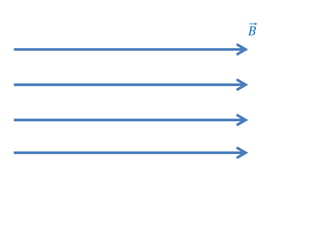

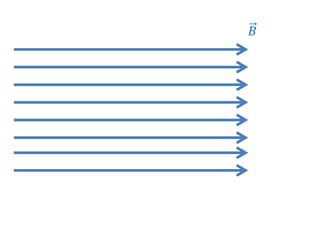

Fluxo do Campo
Magnético (𝜙)
𝐵
𝐵
𝐵

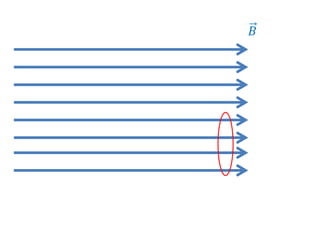

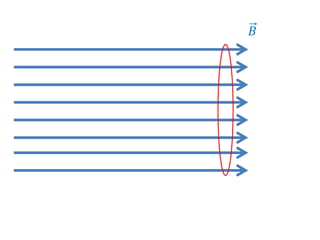

Há um fluxo de campo magnético(𝜙) pela
área do círculo
𝐵

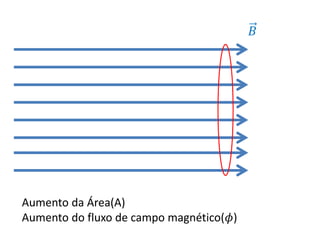

Aumento da Área(A)
Aumento do fluxo de campo magnético(𝜙)

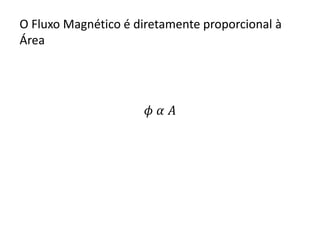

O Fluxo Magnético é diretamente proporcional à
Área
𝜙 𝛼 𝐴
𝐵
𝐵
𝐵

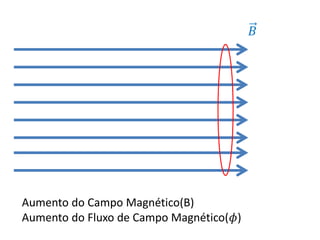

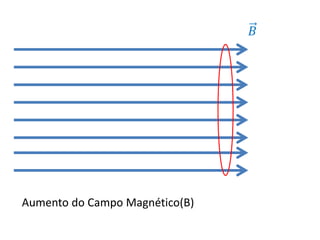

Aumento do Campo Magnético(B)
𝐵
Aumento do Campo Magnético(B)
Aumento do Fluxo de Campo Magnético(𝜙)

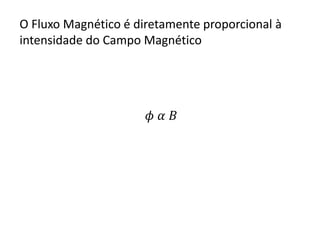

O Fluxo Magnético é diretamente proporcional à
intensidade do Campo Magnético
𝜙 𝛼 𝐵

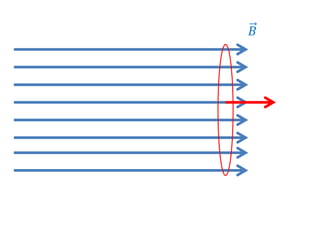

𝐵
𝐵

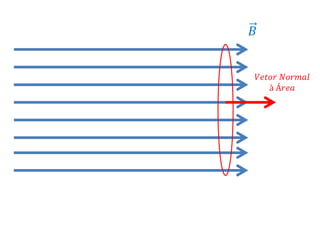

𝑉𝑒𝑡𝑜𝑟 𝑁𝑜𝑟𝑚𝑎𝑙
à Á𝑟𝑒𝑎
𝐵
𝐵
𝐵

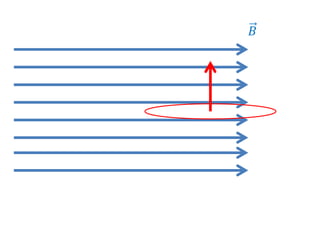

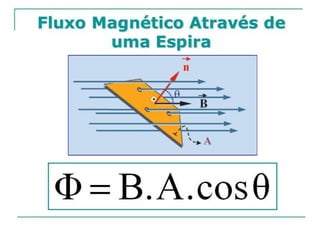

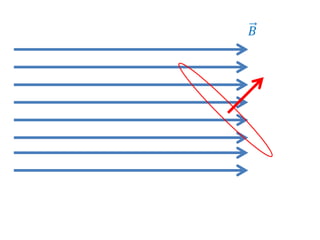

O Fluxo Magnético depende do ângulo entre o Campo Magnético e o Vetor Normal à
superfície
𝐵𝐵

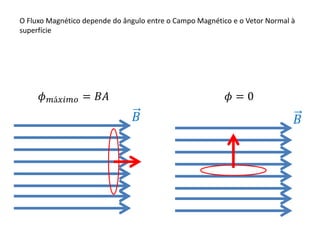

O Fluxo Magnético depende do ângulo entre o Campo Magnético e o Vetor Normal à
superfície
𝐵𝐵
𝜙 𝑚á𝑥𝑖𝑚𝑜 = 𝐵𝐴 𝜙 = 0
• Vídeo – Lei da Indução de Faraday
Força Eletromotriz Induzida em uma Espira
(Voltagem Induzida)
https://www.youtube.com/watch?v=kPG5oYU
nP5c&channel=eloirdecarli

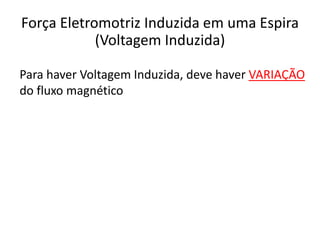

Para haver Voltagem Induzida, deve haver VARIAÇÃO
do fluxo magnético
Força Eletromotriz Induzida em uma Espira
(Voltagem Induzida)
𝑉𝐼𝑛𝑑𝑢𝑧𝑖𝑑𝑎 ∝ ∆φ
Para haver Voltagem Induzida, deve haver VARIAÇÃO
do fluxo magnético

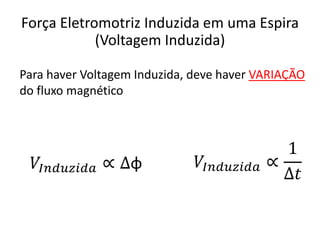

Força Eletromotriz Induzida em uma Espira
(Voltagem Induzida)
𝑉𝐼𝑛𝑑𝑢𝑧𝑖𝑑𝑎 ∝ ∆φ 𝑉𝐼𝑛𝑑𝑢𝑧𝑖𝑑𝑎 ∝
1
∆𝑡
Para haver Voltagem Induzida, deve haver VARIAÇÃO
do fluxo magnético

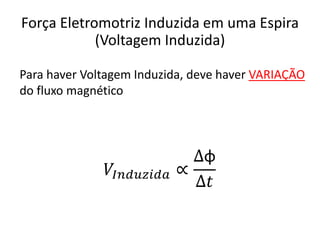

Força Eletromotriz Induzida em uma Espira
(Voltagem Induzida)
𝑉𝐼𝑛𝑑𝑢𝑧𝑖𝑑𝑎 ∝
∆φ
∆𝑡
Para haver Voltagem Induzida, deve haver VARIAÇÃO
do fluxo magnético

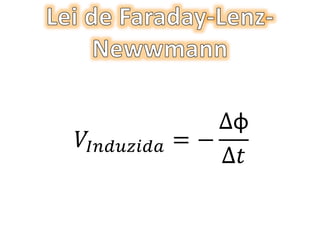

Força Eletromotriz Induzida em uma Espira
(Voltagem Induzida)
𝑉𝐼𝑛𝑑𝑢𝑧𝑖𝑑𝑎 = −
∆φ
∆𝑡
(Questão 1 – FURG 2004) - Um anel de cobre cai devido ao seu peso e
passa por uma região do espaço onde existe campo magnético
estacionário B. Com base na ilustração abaixo, assinale a afirmação correta em
relação à corrente elétrica i no anel.
a) Existe uma corrente i durante toda a queda do anel,
devido a sua proximidade com o campo B.
b) Existe uma corrente i durante toda a queda do anel,
devido à variação na sua posição em relação ao
campo B.
c) Existe uma corrente i somente durante o tempo em
que todo o anel está imerso no campo B.
d) Existe uma corrente i somente quando o anel está
entrando ou saindo da região onde existe o campo B.
e) Não existe corrente i em nenhum momento da queda,
porque não existe uma bateria inserida neste
anel.
(Questão 2 – UFRGS 2012 - Adaptada) - A figura abaixo representa três posições, P1, P2
e P3, de um anel condutor que se desloca com velocidade v constante numa região em
que há um campo magnético B, perpendicular ao plano da página.
Com base nestes dados, é correto afirmar que uma corrente elétrica induzida
no anel surge
(A) apenas em P3.
(B) apenas em P1 e P3.
(C) apenas em P2 e P3.
(D) em P1, P2 e P3.
(E) apenas em P1.

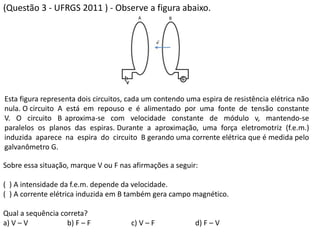

(Questão 3 - UFRGS 2011 ) - Observe a figura abaixo.
Sobre essa situação, marque V ou F nas afirmações a seguir:
( ) A intensidade da f.e.m. depende da velocidade.
( ) A corrente elétrica induzida em B também gera campo magnético.
Qual a sequência correta?
a) V – V b) F – F c) V – F d) F – V
Esta figura representa dois circuitos, cada um contendo uma espira de resistência elétrica não
nula. O circuito A está em repouso e é alimentado por uma fonte de tensão constante
V. O circuito B aproxima-se com velocidade constante de módulo v, mantendo-se
paralelos os planos das espiras. Durante a aproximação, uma força eletromotriz (f.e.m.)
induzida aparece na espira do circuito B gerando uma corrente elétrica que é medida pelo
galvanômetro G.
Explicação 1
Fisicamente Correta

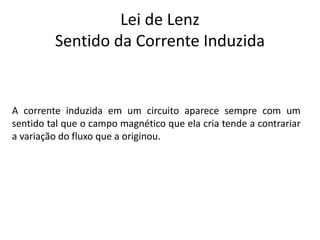

Lei de Lenz
Sentido da Corrente Induzida
A corrente induzida em um circuito aparece sempre com um
sentido tal que o campo magnético que ela cria tende a contrariar
a variação do fluxo que a originou.

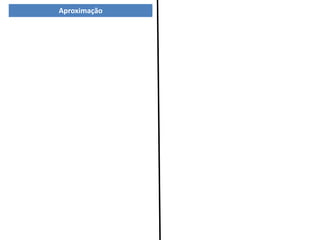

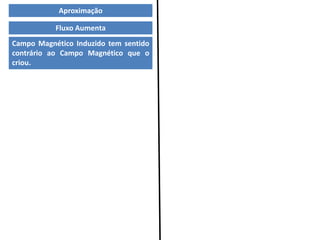

Aproximação
Fluxo Aumenta
Aproximação
Fluxo Aumenta
Campo Magnético Induzido tem sentido
contrário ao Campo Magnético que o
criou.

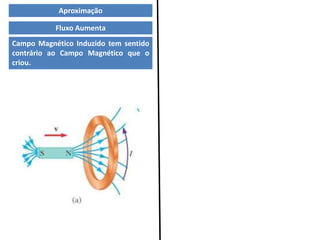

Aproximação
Fluxo Aumenta
Campo Magnético Induzido tem sentido
contrário ao Campo Magnético que o
criou.

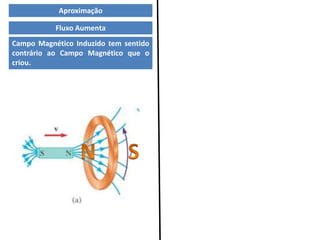

Aproximação
Fluxo Aumenta
Campo Magnético Induzido tem sentido
contrário ao Campo Magnético que o
criou.

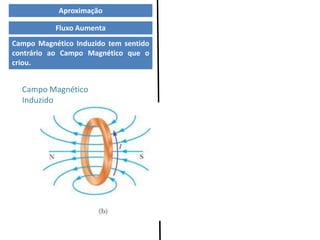

Aproximação
Campo Magnético
Induzido
Fluxo Aumenta
Campo Magnético Induzido tem sentido
contrário ao Campo Magnético que o
criou.
Aproximação
Afastamento
Fluxo Diminuí
Afastamento
Fluxo Diminuí
Campo Magnético Induzido tem o
mesmo sentido que o Campo Magnético
que o criou.

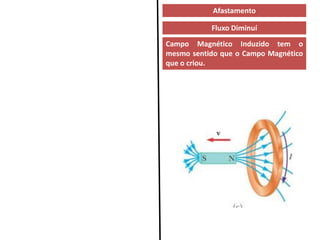

Afastamento
Fluxo Diminuí
Campo Magnético Induzido tem o
mesmo sentido que o Campo Magnético
que o criou.

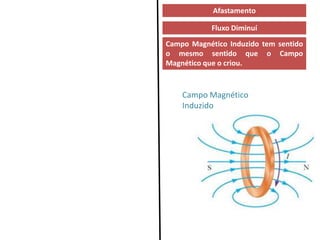

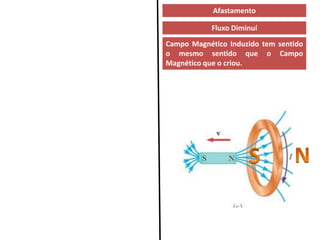

Afastamento
Fluxo Diminuí
Campo Magnético Induzido tem sentido
o mesmo sentido que o Campo
Magnético que o criou.
Afastamento
Campo Magnético
Induzido
Fluxo Diminuí
Campo Magnético Induzido tem sentido
o mesmo sentido que o Campo
Magnético que o criou.
Afastamento
Fluxo Aumenta
Campo Magnético Induzido tem sentido
contrário ao Campo Magnético que o
criou.
Fluxo Diminuí
Campo Magnético Induzido tem o
mesmo sentido que o Campo Magnético
que o criou.
Aproximação Afastamento
Explicação 2
Chinelagem sem Limites

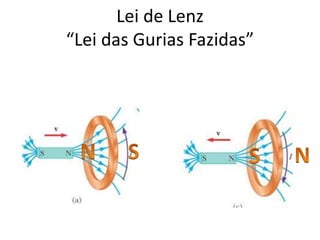

Lei de Lenz
“Lei das Gurias Fazidas”
Lei de Lenz
“Lei das Gurias Fazidas”

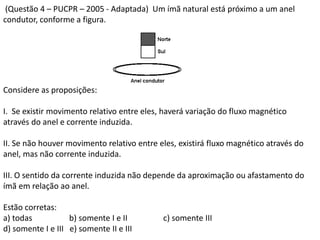

(Questão 4 – PUCPR – 2005 - Adaptada) Um ímã natural está próximo a um anel
condutor, conforme a figura.
Considere as proposições:
I. Se existir movimento relativo entre eles, haverá variação do fluxo magnético
através do anel e corrente induzida.
II. Se não houver movimento relativo entre eles, existirá fluxo magnético através do
anel, mas não corrente induzida.
III. O sentido da corrente induzida não depende da aproximação ou afastamento do
ímã em relação ao anel.
Estão corretas:
a) todas b) somente I e II c) somente III
d) somente I e III e) somente II e III

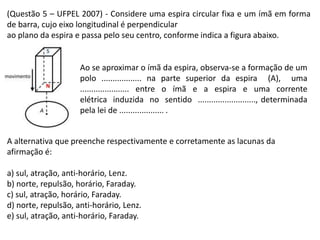

(Questão 5 – UFPEL 2007) - Considere uma espira circular fixa e um ímã em forma
de barra, cujo eixo longitudinal é perpendicular
ao plano da espira e passa pelo seu centro, conforme indica a figura abaixo.
Ao se aproximar o ímã da espira, observa-se a formação de um
polo .................. na parte superior da espira (A), uma
...................... entre o ímã e a espira e uma corrente
elétrica induzida no sentido .........................., determinada
pela lei de .................... .
A alternativa que preenche respectivamente e corretamente as lacunas da
afirmação é:
a) sul, atração, anti-horário, Lenz.
b) norte, repulsão, horário, Faraday.
c) sul, atração, horário, Faraday.
d) norte, repulsão, anti-horário, Lenz.
e) sul, atração, anti-horário, Faraday.

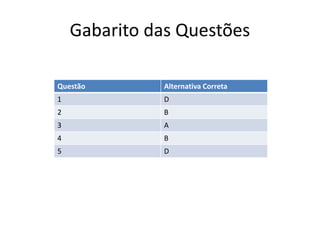

Gabarito das Questões
Questão Alternativa Correta
1 D
2 B
3 A
4 B
5 D
