1) O documento discute ângulos, definindo-os como a união de dois segmentos de reta a partir de um ponto comum chamado vértice.
2) Um transferidor é usado para medir ângulos aproximadamente, alinhando um de seus lados com a base do transferidor.
3) Ângulos podem ser agudos, retos, obtusos, rasos ou giros dependendo de suas medidas em graus.

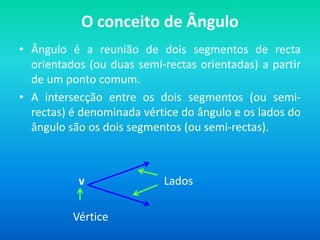

2. O conceito de Ângulo Ângulo é a reunião de dois segmentos de recta orientados (ou duas semi-rectas orientadas) a partir de um ponto comum. A intersecção entre os dois segmentos (ou semi-rectas) é denominada vértice do ângulo e os lados do ângulo são os dois segmentos (ou semi-rectas). v Lados Vértice

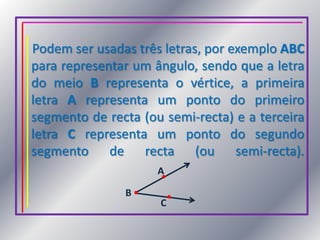

3. Podem ser usadas três letras, por exemplo ABC para representar um ângulo, sendo que a letra do meio B representa o vértice, a primeira letra A representa um ponto do primeiro segmento de recta (ou semi-recta) e a terceira letra C representa um ponto do segundo segmento de recta (ou semi-recta). A B C

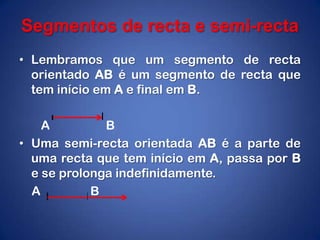

4. Segmentos de recta e semi-recta Lembramos que um segmento de recta orientado AB é um segmento de recta que tem início em A e final em B. A B Uma semi-recta orientada AB é a parte de uma recta que tem início em A, passa por B e se prolonga indefinidamente. A B

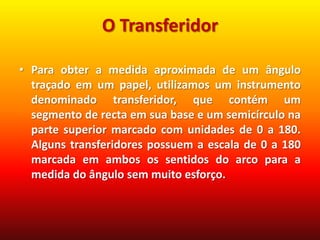

5. O Transferidor Para obter a medida aproximada de um ângulo traçado em um papel, utilizamos um instrumento denominado transferidor, que contém um segmento de recta em sua base e um semicírculo na parte superior marcado com unidades de 0 a 180. Alguns transferidores possuem a escala de 0 a 180 marcada em ambos os sentidos do arco para a medida do ângulo sem muito esforço.

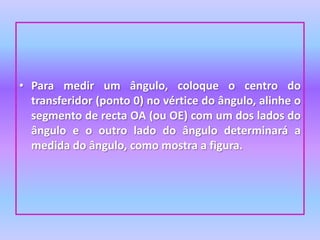

6. Para medir um ângulo, coloque o centro do transferidor (ponto 0) no vértice do ângulo, alinhe o segmento de recta OA (ou OE) com um dos lados do ângulo e o outro lado do ângulo determinará a medida do ângulo, como mostra a figura.

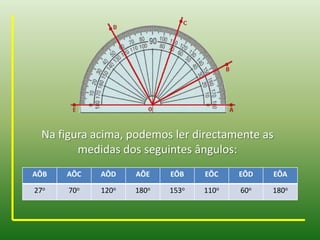

7. Na figura acima, podemos ler directamente as medidas dos seguintes ângulos:
8. Ângulos geometricamente iguais ou congruentes Dois ângulos são congruentes se, sobrepostos um sobre o outro, todos os seus elementos coincidem. Na figura ABC e DEF são ângulos congruentes. B Ξ E O símbolo Ξ lê-se “ é coincidente com”. C B F A E D

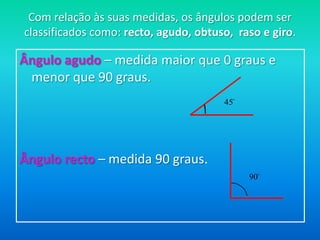

9. Com relação às suas medidas, os ângulos podem ser classificados como: recto, agudo, obtuso, raso e giro. Ângulo agudo – medida maior que 0 graus e menor que 90 graus. Ângulo recto – medida 90 graus.

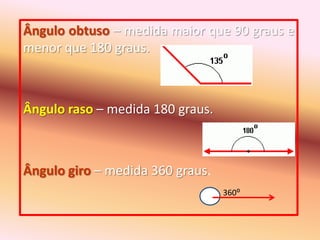

10. Ângulo obtuso – medida maior que 90 graus e menor que 180 graus. Ângulo raso – medida 180 graus. Ângulo giro – medida 360 graus. 360⁰
11. Pares de ângulos Ângulos adjacentes – têm um lado comum que os separa. AÔB e BÔC são ângulos adjacentes. Ângulos verticalmente opostos – têm o vértice em comum. AÔB e CÔD são ângulos opostos pelo vértice. AÔD e BÔC são ângulos opostos pelo vértice.

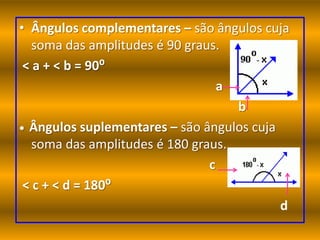

12. Ângulos complementares – são ângulos cuja soma das amplitudes é 90 graus. < a + < b = 90⁰ a b • Ângulos suplementares – são ângulos cuja soma das amplitudes é 180 graus. c < c + < d = 180⁰ d

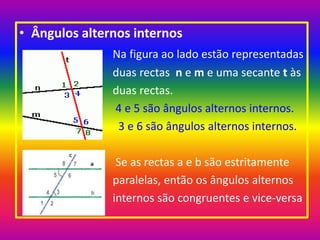

13. Ângulos alternos internos Na figura ao lado estão representadas duas rectas n e m e uma secante t às duas rectas. 4 e 5 são ângulos alternos internos. 3 e 6 são ângulos alternos internos. Se as rectas a e b são estritamente paralelas, então os ângulos alternos internos são congruentes e vice-versa
