O documento apresenta conceitos básicos de geometria plana, incluindo: (1) Definição de ângulo, unidades de medida e tipos de ângulos; (2) Propriedades de quadriláteros e triângulos; (3) Fórmulas para calcular perímetro e área de figuras planas como retângulos, círculos e triângulos.

1. Matemática
GEOMETRIA PLANA
Professor Dudan

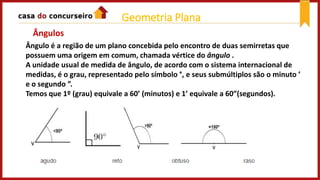

2. Geometria Plana
Ângulo é a região de um plano concebida pelo encontro de duas semirretas que
possuem uma origem em comum, chamada vértice do ângulo .
A unidade usual de medida de ângulo, de acordo com o sistema internacional de
medidas, é o grau, representado pelo símbolo °, e seus submúltiplos são o minuto ’
e o segundo ”.
Temos que 1º (grau) equivale a 60’ (minutos) e 1’ equivale a 60”(segundos).
Ângulos

3. Tipos de Ângulo

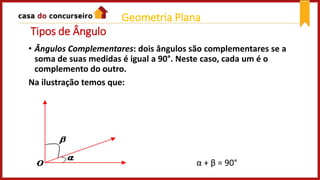

• Ângulos Complementares: dois ângulos são complementares se a
soma de suas medidas é igual a 90°. Neste caso, cada um é o
complemento do outro.
Na ilustração temos que:
α + β = 90°
Geometria Plana

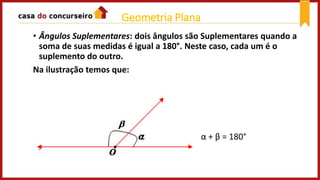

4. • Ângulos Suplementares: dois ângulos são Suplementares quando a
soma de suas medidas é igual a 180°. Neste caso, cada um é o
suplemento do outro.
Na ilustração temos que:
α + β = 180°
Geometria Plana

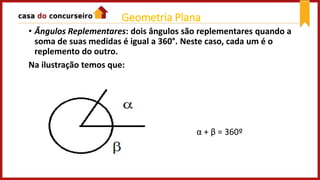

5. • Ângulos Replementares: dois ângulos são replementares quando a
soma de suas medidas é igual a 360°. Neste caso, cada um é o
replemento do outro.
Na ilustração temos que:
α + β = 360º
Geometria Plana

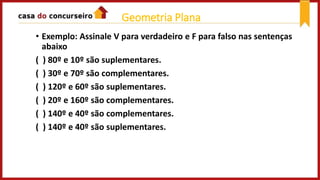

6. • Exemplo: Assinale V para verdadeiro e F para falso nas sentenças
abaixo
( ) 80º e 10º são suplementares.
( ) 30º e 70º são complementares.
( ) 120º e 60º são suplementares.
( ) 20º e 160º são complementares.
( ) 140º e 40º são complementares.
( ) 140º e 40º são suplementares.
Geometria Plana

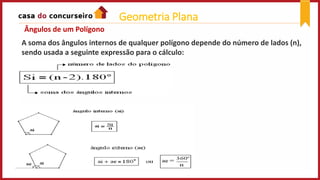

7. Ângulos de um Polígono
A soma dos ângulos internos de qualquer polígono depende do número de lados (n),
sendo usada a seguinte expressão para o cálculo:
Geometria Plana

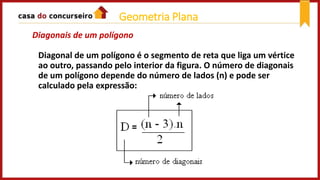

8. Diagonais de um polígono
Diagonal de um polígono é o segmento de reta que liga um vértice
ao outro, passando pelo interior da figura. O número de diagonais
de um polígono depende do número de lados (n) e pode ser
calculado pela expressão:
Geometria Plana

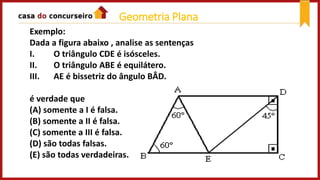

9. Exemplo:
Dada a figura abaixo , analise as sentenças
I. O triângulo CDE é isósceles.
II. O triângulo ABE é equilátero.
III. AE é bissetriz do ângulo BÂD.
é verdade que
(A) somente a I é falsa.
(B) somente a II é falsa.
(C) somente a III é falsa.
(D) são todas falsas.
(E) são todas verdadeiras.
Geometria Plana

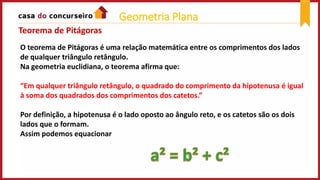

10. O teorema de Pitágoras é uma relação matemática entre os comprimentos dos lados
de qualquer triângulo retângulo.
Na geometria euclidiana, o teorema afirma que:
“Em qualquer triângulo retângulo, o quadrado do comprimento da hipotenusa é igual
à soma dos quadrados dos comprimentos dos catetos.”
Por definição, a hipotenusa é o lado oposto ao ângulo reto, e os catetos são os dois
lados que o formam.
Assim podemos equacionar
Teorema de Pitágoras
Geometria Plana

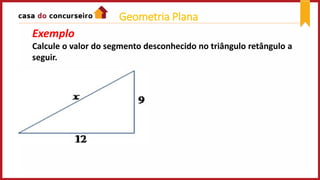

11. Exemplo
Calcule o valor do segmento desconhecido no triângulo retângulo a
seguir.
Geometria Plana

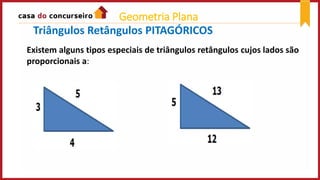

12. Existem alguns tipos especiais de triângulos retângulos cujos lados são
proporcionais a:
Triângulos Retângulos PITAGÓRICOS
Geometria Plana

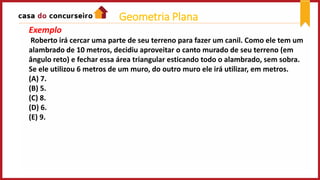

13. Exemplo
Roberto irá cercar uma parte de seu terreno para fazer um canil. Como ele tem um
alambrado de 10 metros, decidiu aproveitar o canto murado de seu terreno (em
ângulo reto) e fechar essa área triangular esticando todo o alambrado, sem sobra.
Se ele utilizou 6 metros de um muro, do outro muro ele irá utilizar, em metros.
(A) 7.
(B) 5.
(C) 8.
(D) 6.
(E) 9.
Geometria Plana

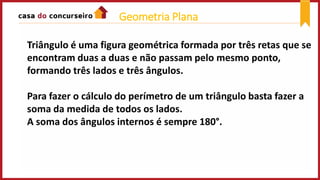

14. Triângulo é uma figura geométrica formada por três retas que se
encontram duas a duas e não passam pelo mesmo ponto,
formando três lados e três ângulos.
Para fazer o cálculo do perímetro de um triângulo basta fazer a
soma da medida de todos os lados.
A soma dos ângulos internos é sempre 180°.
Geometria Plana

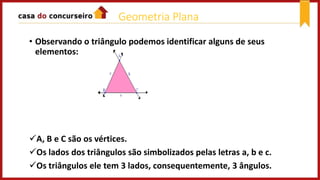

15. • Observando o triângulo podemos identificar alguns de seus
elementos:
A, B e C são os vértices.
Os lados dos triângulos são simbolizados pelas letras a, b e c.
Os triângulos ele tem 3 lados, consequentemente, 3 ângulos.
Geometria Plana

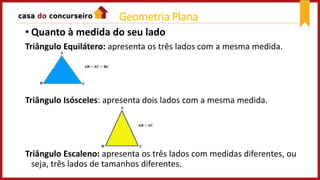

16. • Quanto à medida do seu lado
Triângulo Equilátero: apresenta os três lados com a mesma medida.
Triângulo Isósceles: apresenta dois lados com a mesma medida.
Triângulo Escaleno: apresenta os três lados com medidas diferentes, ou
seja, três lados de tamanhos diferentes.
Geometria Plana

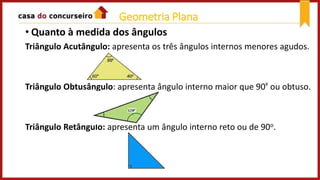

17. • Quanto à medida dos ângulos
Triângulo Acutângulo: apresenta os três ângulos internos menores agudos.
Triângulo Obtusângulo: apresenta ângulo interno maior que 90º ou obtuso.
Triângulo Retângulo: apresenta um ângulo interno reto ou de 90o.
Geometria Plana

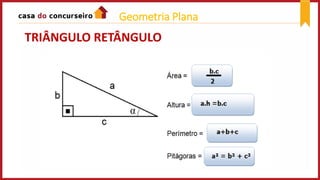

18. TRIÂNGULO RETÂNGULO
Geometria Plana

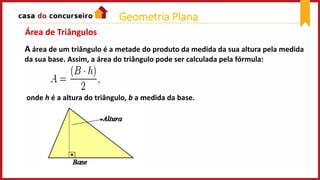

19. A área de um triângulo é a metade do produto da medida da sua altura pela medida
da sua base. Assim, a área do triângulo pode ser calculada pela fórmula:
onde h é a altura do triângulo, b a medida da base.
Área de Triângulos
Geometria Plana

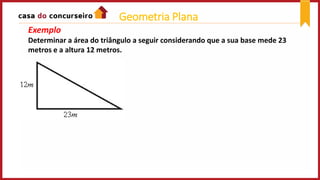

20. Exemplo
Determinar a área do triângulo a seguir considerando que a sua base mede 23
metros e a altura 12 metros.
Geometria Plana

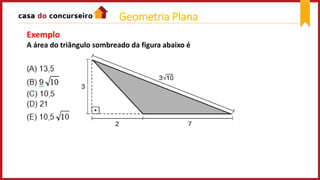

21. Exemplo
A área do triângulo sombreado da figura abaixo é
Geometria Plana

22. TRIGONOMETRIA
no
TRIÂNGULO RETÂNGULO
Geometria Plana

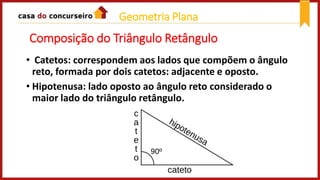

23. Composição do Triângulo Retângulo
• Catetos: correspondem aos lados que compõem o ângulo
reto, formada por dois catetos: adjacente e oposto.
• Hipotenusa: lado oposto ao ângulo reto considerado o
maior lado do triângulo retângulo.
Geometria Plana

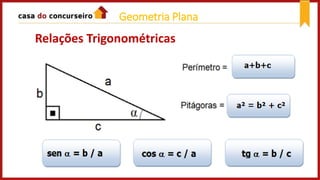

24. Relações Trigonométricas
Geometria Plana

25. PRINCIPAIS ÂNGULOS
Geometria Plana

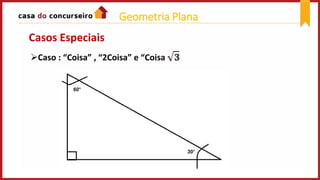

26. Casos Especiais
Caso : “Coisa” , “2Coisa” e “Coisa
Geometria Plana

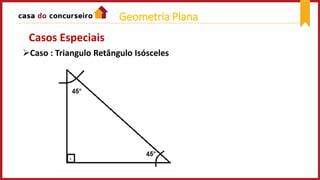

27. Caso : Triangulo Retângulo Isósceles
Casos Especiais
Geometria Plana

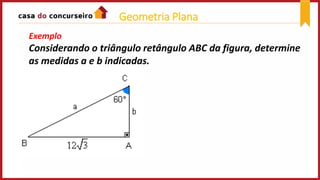

28. Exemplo
Considerando o triângulo retângulo ABC da figura, determine
as medidas a e b indicadas.
Geometria Plana

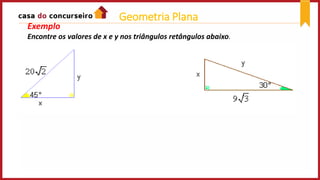

29. Exemplo
Encontre os valores de x e y nos triângulos retângulos abaixo.
Geometria Plana

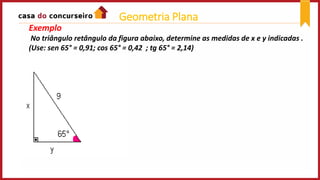

30. Exemplo
No triângulo retângulo da figura abaixo, determine as medidas de x e y indicadas .
(Use: sen 65° = 0,91; cos 65° = 0,42 ; tg 65° = 2,14)
Geometria Plana

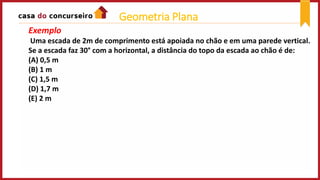

31. Exemplo
Uma escada de 2m de comprimento está apoiada no chão e em uma parede vertical.
Se a escada faz 30° com a horizontal, a distância do topo da escada ao chão é de:
(A) 0,5 m
(B) 1 m
(C) 1,5 m
(D) 1,7 m
(E) 2 m
Geometria Plana

32. QUADRILÁTEROS
Geometria Plana

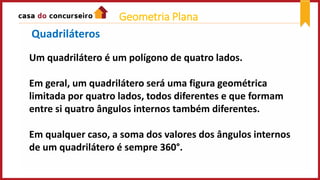

33. Um quadrilátero é um polígono de quatro lados.
Em geral, um quadrilátero será uma figura geométrica
limitada por quatro lados, todos diferentes e que formam
entre si quatro ângulos internos também diferentes.
Em qualquer caso, a soma dos valores dos ângulos internos
de um quadrilátero é sempre 360°.
Quadriláteros
Geometria Plana

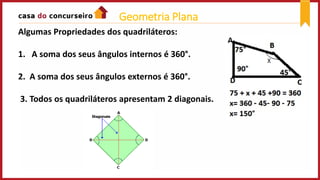

34. Algumas Propriedades dos quadriláteros:
1. A soma dos seus ângulos internos é 360°.
2. A soma dos seus ângulos externos é 360°.
3. Todos os quadriláteros apresentam 2 diagonais.
Geometria Plana

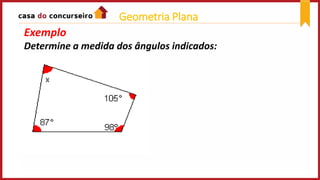

35. Exemplo
Determine a medida dos ângulos indicados:
Geometria Plana

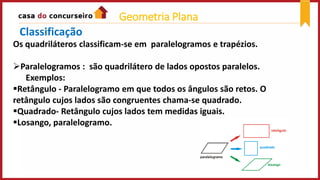

36. Os quadriláteros classificam-se em paralelogramos e trapézios.
Paralelogramos : são quadrilátero de lados opostos paralelos.
Exemplos:
Retângulo - Paralelogramo em que todos os ângulos são retos. O
retângulo cujos lados são congruentes chama-se quadrado.
Quadrado- Retângulo cujos lados tem medidas iguais.
Losango, paralelogramo.
Classificação
Geometria Plana

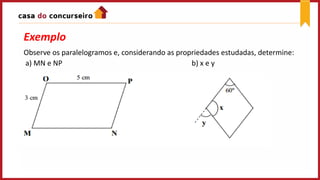

37. Exemplo
Observe os paralelogramos e, considerando as propriedades estudadas, determine:
a) MN e NP b) x e y

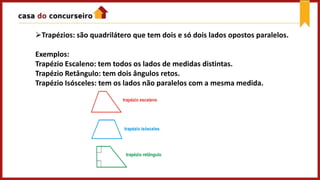

38. Trapézios: são quadrilátero que tem dois e só dois lados opostos paralelos.
Exemplos:
Trapézio Escaleno: tem todos os lados de medidas distintas.
Trapézio Retângulo: tem dois ângulos retos.
Trapézio Isósceles: tem os lados não paralelos com a mesma medida.

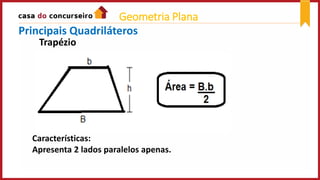

39. Principais Quadriláteros

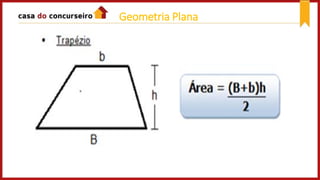

Trapézio
Características:
Apresenta 2 lados paralelos apenas.
Geometria Plana

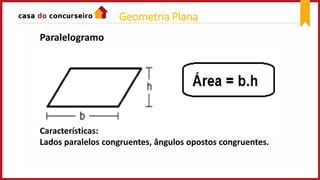

40. Paralelogramo
Características:
Lados paralelos congruentes, ângulos opostos congruentes.
Geometria Plana

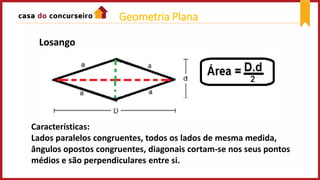

41. Losango
Características:
Lados paralelos congruentes, todos os lados de mesma medida,
ângulos opostos congruentes, diagonais cortam-se nos seus pontos
médios e são perpendiculares entre si.
Geometria Plana

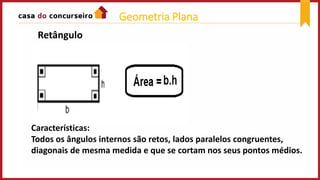

42. Retângulo
Características:
Todos os ângulos internos são retos, lados paralelos congruentes,
diagonais de mesma medida e que se cortam nos seus pontos médios.
Geometria Plana

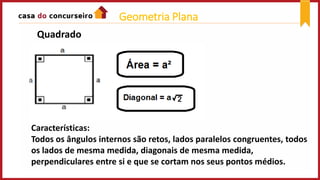

43. Quadrado
Características:
Todos os ângulos internos são retos, lados paralelos congruentes, todos
os lados de mesma medida, diagonais de mesma medida,
perpendiculares entre si e que se cortam nos seus pontos médios.
Geometria Plana

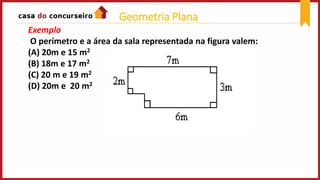

44. Exemplo
O perímetro e a área da sala representada na figura valem:
(A) 20m e 15 m2
(B) 18m e 17 m2
(C) 20 m e 19 m2
(D) 20m e 20 m2
Geometria Plana

45. FIGURAS
CIRCULARES

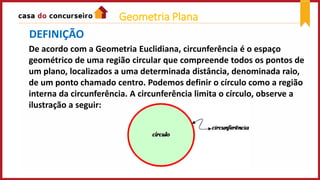

46. De acordo com a Geometria Euclidiana, circunferência é o espaço
geométrico de uma região circular que compreende todos os pontos de
um plano, localizados a uma determinada distância, denominada raio,
de um ponto chamado centro. Podemos definir o círculo como a região
interna da circunferência. A circunferência limita o círculo, observe a
ilustração a seguir:
DEFINIÇÃO
Geometria Plana

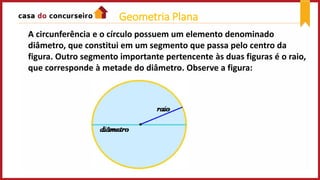

47. A circunferência e o círculo possuem um elemento denominado
diâmetro, que constitui em um segmento que passa pelo centro da
figura. Outro segmento importante pertencente às duas figuras é o raio,
que corresponde à metade do diâmetro. Observe a figura:
Geometria Plana

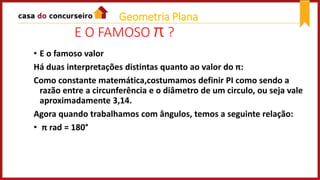

48. E O FAMOSO π ?
• E o famoso valor
Há duas interpretações distintas quanto ao valor do π:
Como constante matemática,costumamos definir PI como sendo a
razão entre a circunferência e o diâmetro de um circulo, ou seja vale
aproximadamente 3,14.
Agora quando trabalhamos com ângulos, temos a seguinte relação:
• π rad = 180°
Geometria Plana

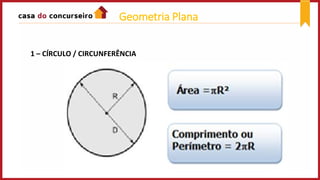

49. 1 – CÍRCULO / CIRCUNFERÊNCIA
Geometria Plana

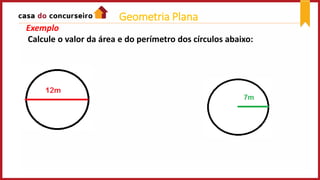

50. Exemplo
Calcule o valor da área e do perímetro dos círculos abaixo:
Geometria Plana

51. 2 – SETOR CIRCULAR
Geometria Plana

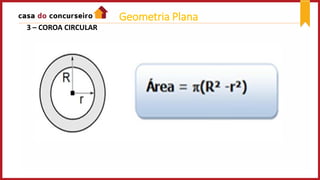

52. 3 – COROA CIRCULAR
Geometria Plana

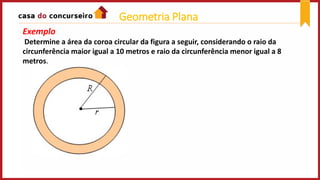

53. Exemplo
Determine a área da coroa circular da figura a seguir, considerando o raio da
circunferência maior igual a 10 metros e raio da circunferência menor igual a 8
metros.
Geometria Plana

54. Comprimento
ou Perímetro

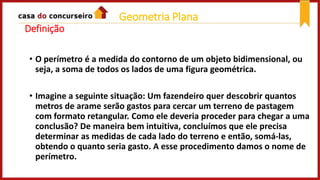

55. Definição
• O perímetro é a medida do contorno de um objeto bidimensional, ou
seja, a soma de todos os lados de uma figura geométrica.
• Imagine a seguinte situação: Um fazendeiro quer descobrir quantos
metros de arame serão gastos para cercar um terreno de pastagem
com formato retangular. Como ele deveria proceder para chegar a uma
conclusão? De maneira bem intuitiva, concluímos que ele precisa
determinar as medidas de cada lado do terreno e então, somá-las,
obtendo o quanto seria gasto. A esse procedimento damos o nome de
perímetro.
Geometria Plana

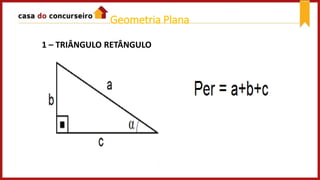

56. 1 – TRIÂNGULO RETÂNGULO
Geometria Plana

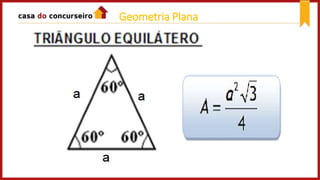

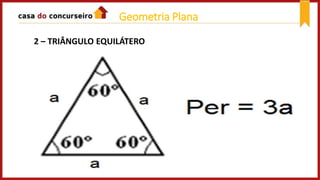

57. 2 – TRIÂNGULO EQUILÁTERO
Geometria Plana

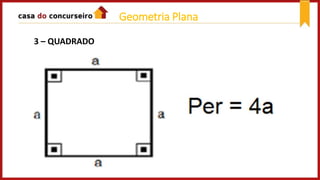

58. 3 – QUADRADO
Geometria Plana

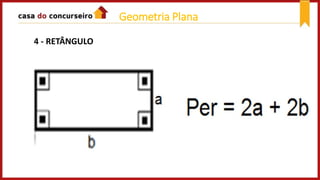

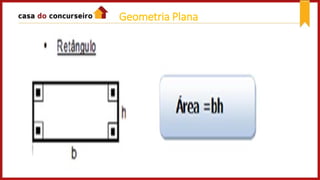

59. 4 - RETÂNGULO
Geometria Plana

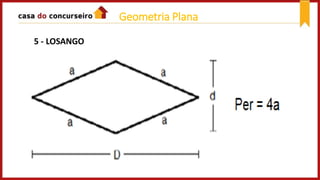

60. 5 - LOSANGO
Geometria Plana

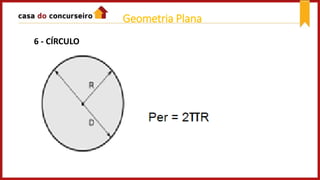

61. 6 - CÍRCULO
Geometria Plana

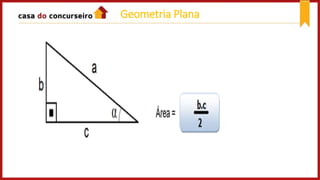

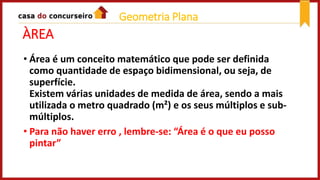

62. ÀREA
• Área é um conceito matemático que pode ser definida
como quantidade de espaço bidimensional, ou seja, de
superfície.
Existem várias unidades de medida de área, sendo a mais
utilizada o metro quadrado (m²) e os seus múltiplos e sub-
múltiplos.
• Para não haver erro , lembre-se: “Área é o que eu posso
pintar”
Geometria Plana

63. Geometria Plana

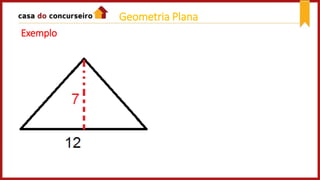

64. Exemplo
Geometria Plana

65. Geometria Plana

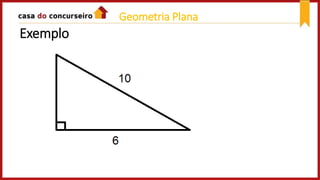

66. Exemplo
Geometria Plana

67. Geometria Plana

68. Geometria Plana

69. Geometria Plana

70. Geometria Plana

72. Geometria Plana

73. Geometria Plana

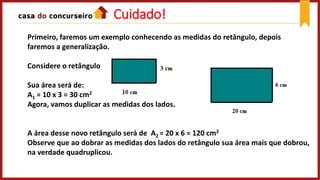

74. Cuidado!
Primeiro, faremos um exemplo conhecendo as medidas do retângulo, depois
faremos a generalização.
Considere o retângulo
Sua área será de:
A1 = 10 x 3 = 30 cm2
Agora, vamos duplicar as medidas dos lados.
A área desse novo retângulo será de A2 = 20 x 6 = 120 cm2
Observe que ao dobrar as medidas dos lados do retângulo sua área mais que dobrou,
na verdade quadruplicou.

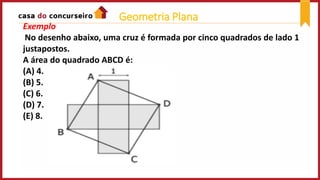

75. Exemplo
No desenho abaixo, uma cruz é formada por cinco quadrados de lado 1
justapostos.
A área do quadrado ABCD é:
(A) 4.
(B) 5.
(C) 6.
(D) 7.
(E) 8.
Geometria Plana

76. Exemplo

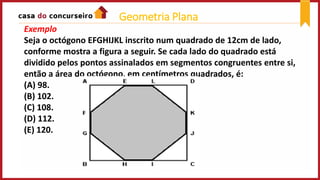

Seja o octógono EFGHIJKL inscrito num quadrado de 12cm de lado,
conforme mostra a figura a seguir. Se cada lado do quadrado está
dividido pelos pontos assinalados em segmentos congruentes entre si,
então a área do octógono, em centímetros quadrados, é:
(A) 98.
(B) 102.
(C) 108.
(D) 112.
(E) 120.
Geometria Plana

77. GEOMETRIA
PLANA

78. COMO A
FUNDATEC
COBRA ISSO?

79. O desnível entre a calçada e a garagem da residência de Pablo é de 1,5m.
Sabe-se que a rampa de acesso da calçada para a garagem possui inclinação de
30° com a horizontal. O comprimento dessa rampa mede:
(Dados: sem 30° = 0,5 , cós 30/ = 0,86, tg 30° = 0,58)
A)1,75 m aproximadamente.
B)2m.
C) 3m.
D) 3,45 m aproximadamente.
E)4m.
POLÍCIA MILITAR/RS - 2014

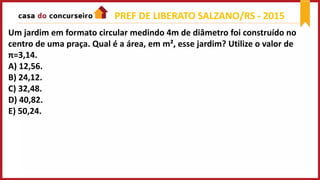

80. Um jardim em formato circular medindo 4m de diâmetro foi construído no
centro de uma praça. Qual é a área, em m², esse jardim? Utilize o valor de
π=3,14.
A) 12,56.
B) 24,12.
C) 32,48.
D) 40,82.
E) 50,24.
PREF DE LIBERATO SALZANO/RS - 2015

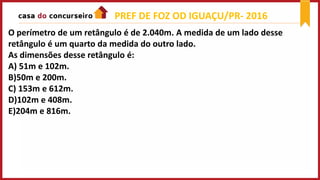

81. O perímetro de um retângulo é de 2.040m. A medida de um lado desse
retângulo é um quarto da medida do outro lado.
As dimensões desse retângulo é:
A) 51m e 102m.
B)50m e 200m.
C) 153m e 612m.
D)102m e 408m.
E)204m e 816m.
PREF DE FOZ OD IGUAÇU/PR- 2016

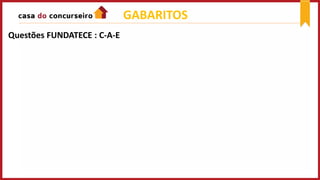

82. GABARITOS
Questões FUNDATECE : C-A-E
