Motor de Indução

   Jim S. Naturesa

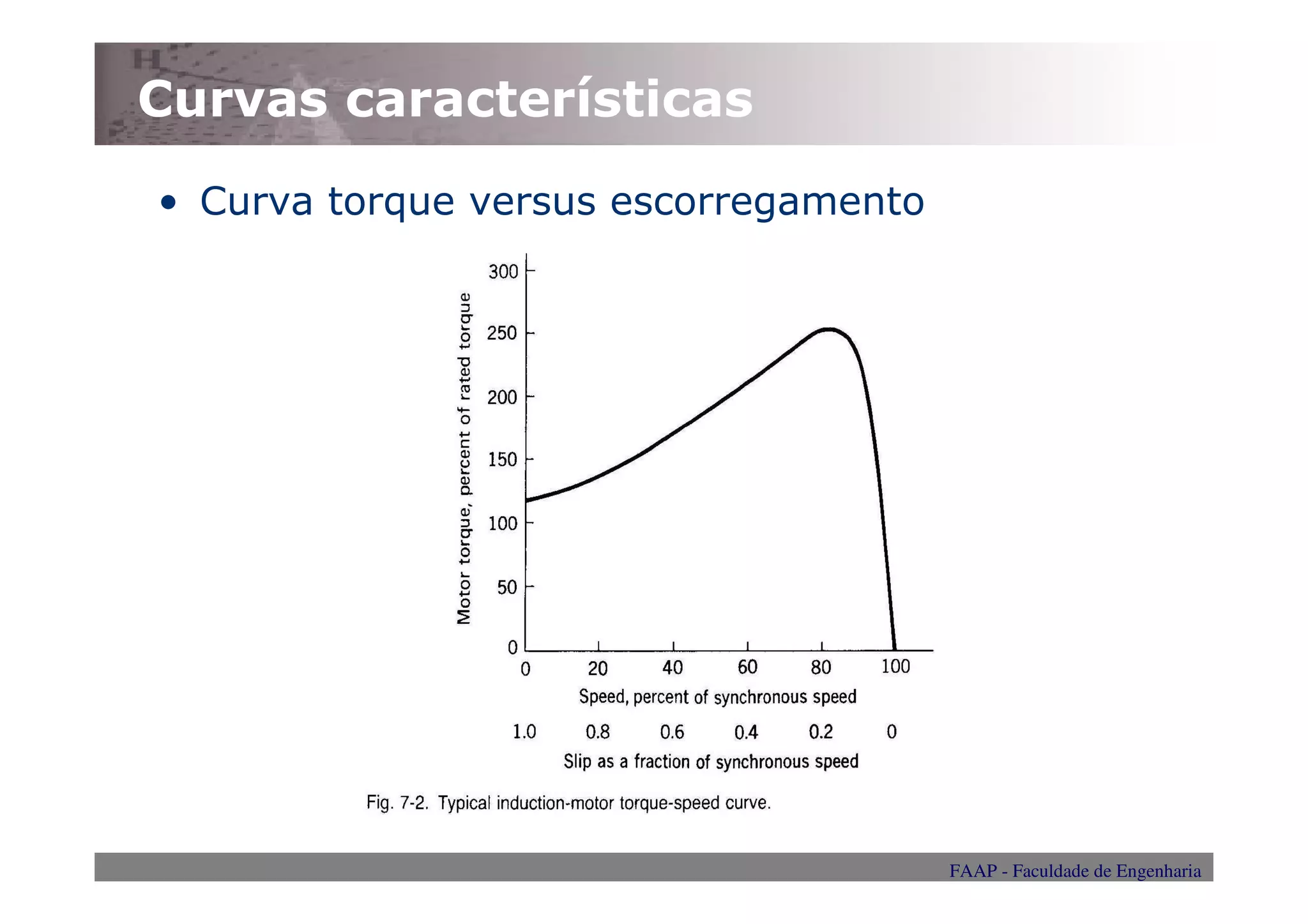

Curvas características
• Curva torque versus escorregamento




                                       FAAP - Faculdade de Engenharia

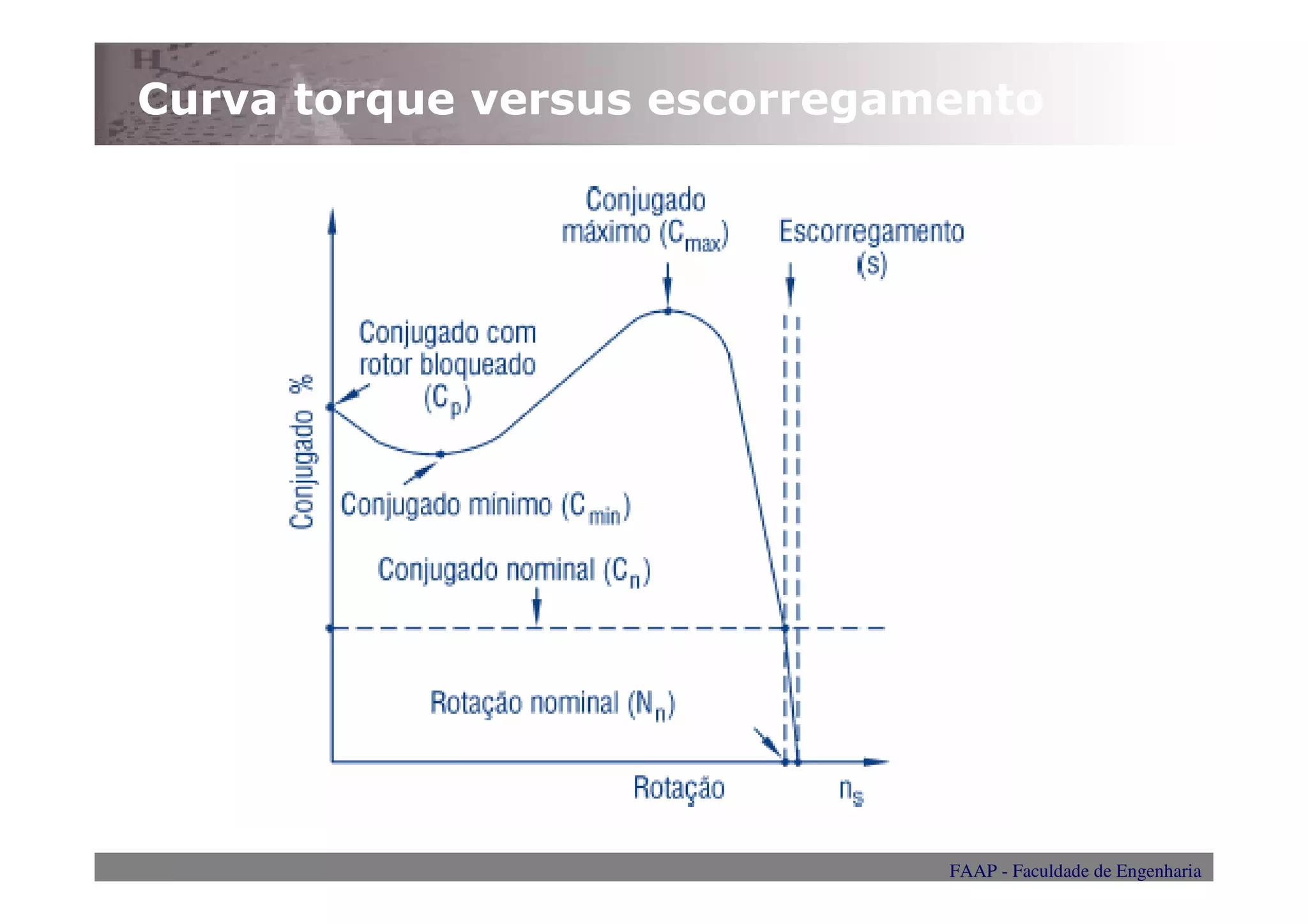

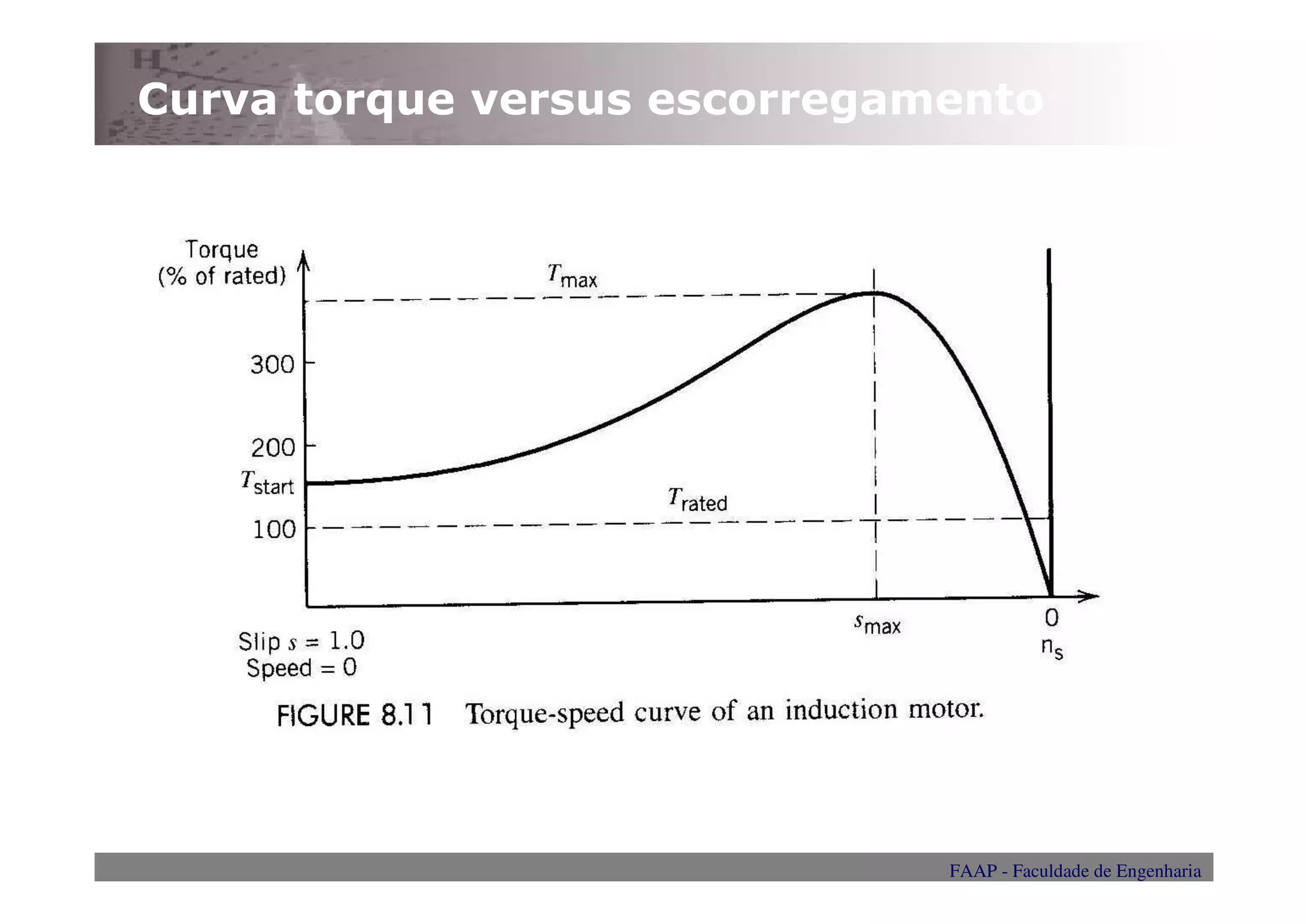

Curva torque versus escorregamento




                              FAAP - Faculdade de Engenharia
Curva torque versus escorregamento




                              FAAP - Faculdade de Engenharia
Curvas

• Com relação a figura anterior podemos destacar:
• Torque de partida;
• Torque nominal;
• Torque mínimo;
• Torque máximo;
• Escorregamento máximo;
• Escorregamento nominal;
• Faixa linear de operação.
• A velocidade do motor de indução trifásico varia
  pouco com a carga.

                                        FAAP - Faculdade de Engenharia
Categorias
• As principais categorias dos motores de indução estão
  indicadas abaixo.




                                           FAAP - Faculdade de Engenharia
Categorias

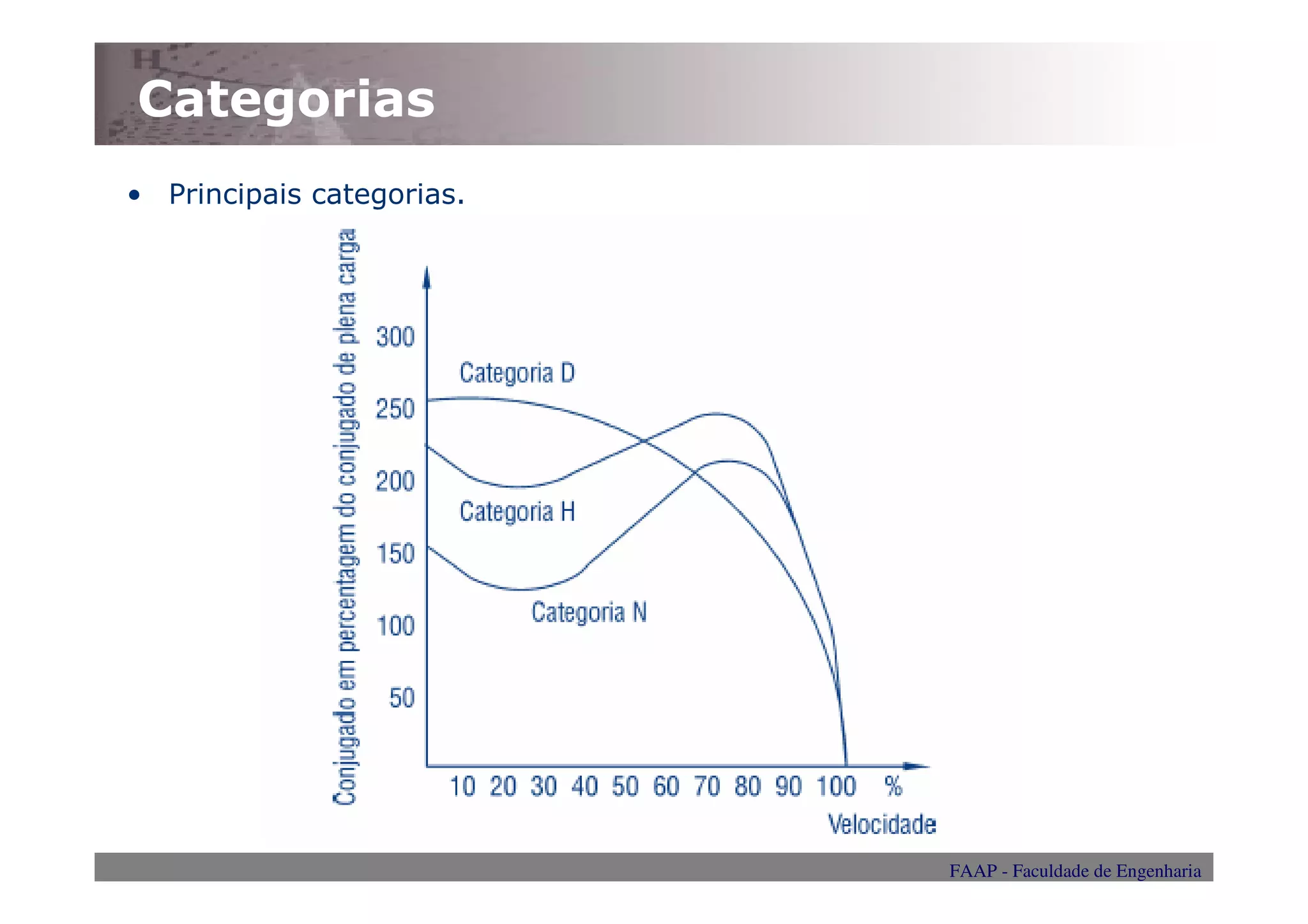

• Principais categorias.




                           FAAP - Faculdade de Engenharia
Categorias

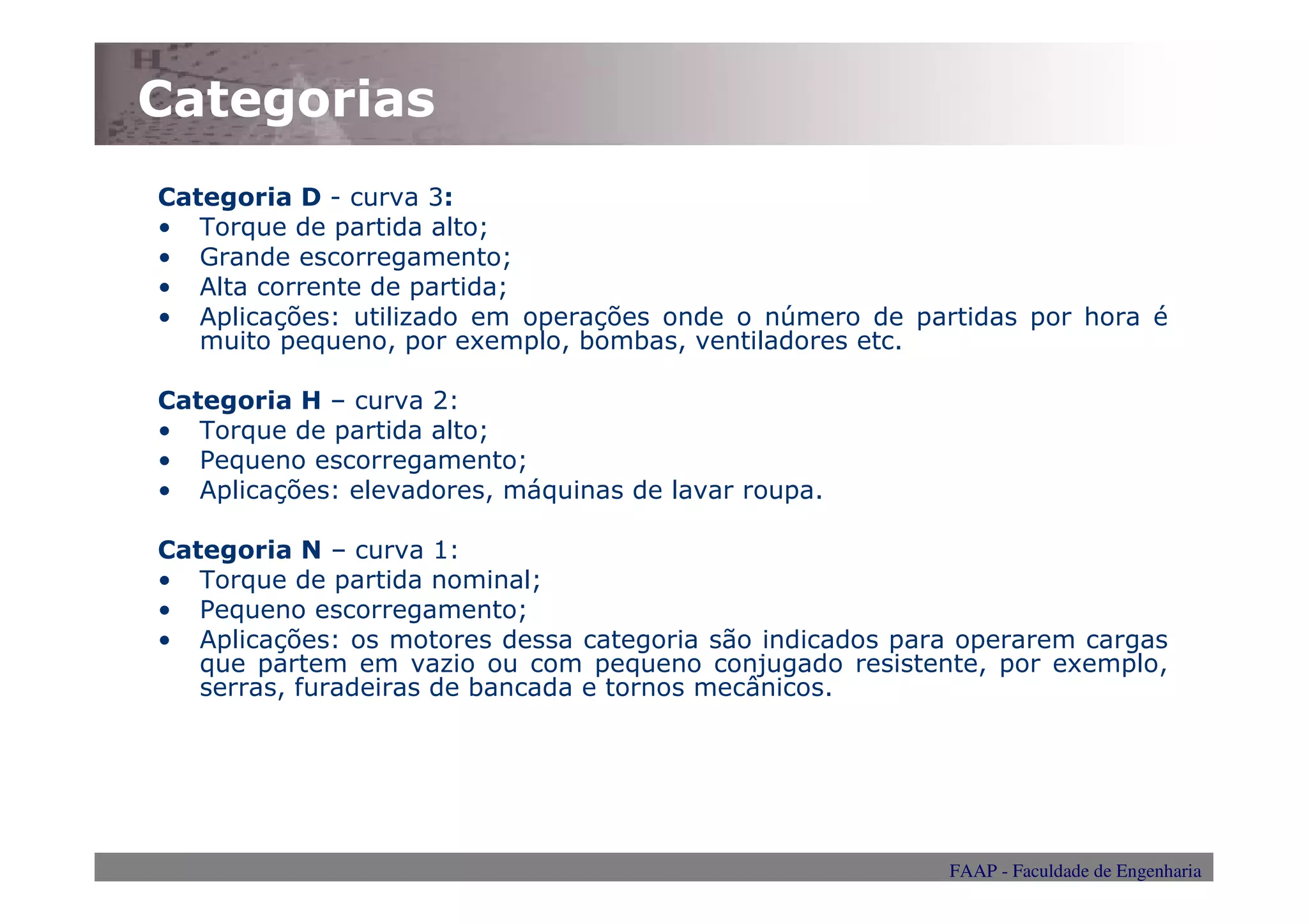

Categoria D - curva 3:
• Torque de partida alto;
• Grande escorregamento;
• Alta corrente de partida;
• Aplicações: utilizado em operações onde o número de partidas por hora é
   muito pequeno, por exemplo, bombas, ventiladores etc.

Categoria H – curva 2:
• Torque de partida alto;
• Pequeno escorregamento;
• Aplicações: elevadores, máquinas de lavar roupa.

Categoria N – curva 1:
• Torque de partida nominal;
• Pequeno escorregamento;
• Aplicações: os motores dessa categoria são indicados para operarem cargas
   que partem em vazio ou com pequeno conjugado resistente, por exemplo,
   serras, furadeiras de bancada e tornos mecânicos.




                                                          FAAP - Faculdade de Engenharia
Modelo matemático

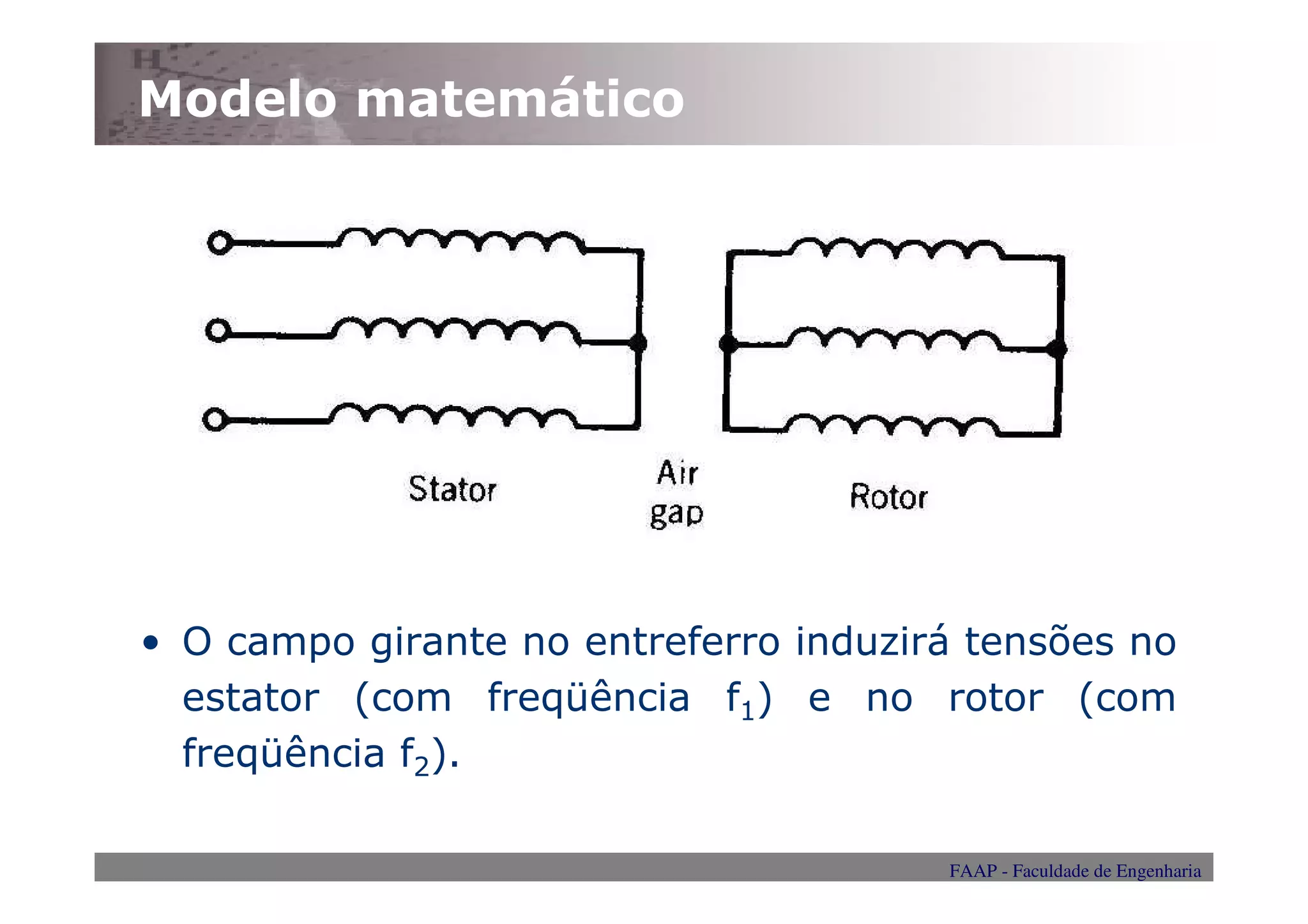

• O campo girante no entreferro induzirá tensões no
  estator (com freqüência f1) e no rotor (com
  freqüência f2).

                                       FAAP - Faculdade de Engenharia
Modelo

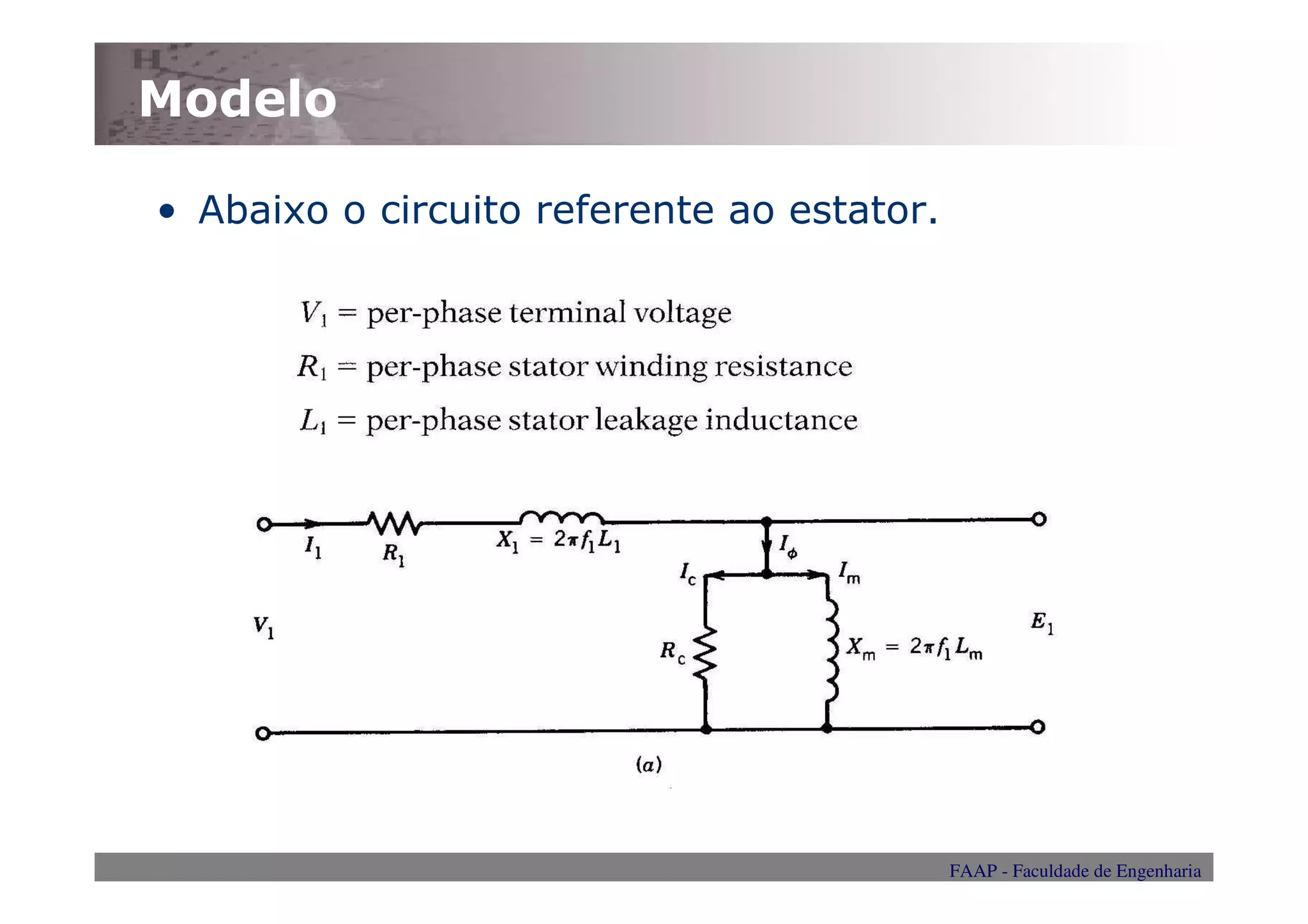

• Abaixo o circuito referente ao estator.




                                            FAAP - Faculdade de Engenharia
Modelo

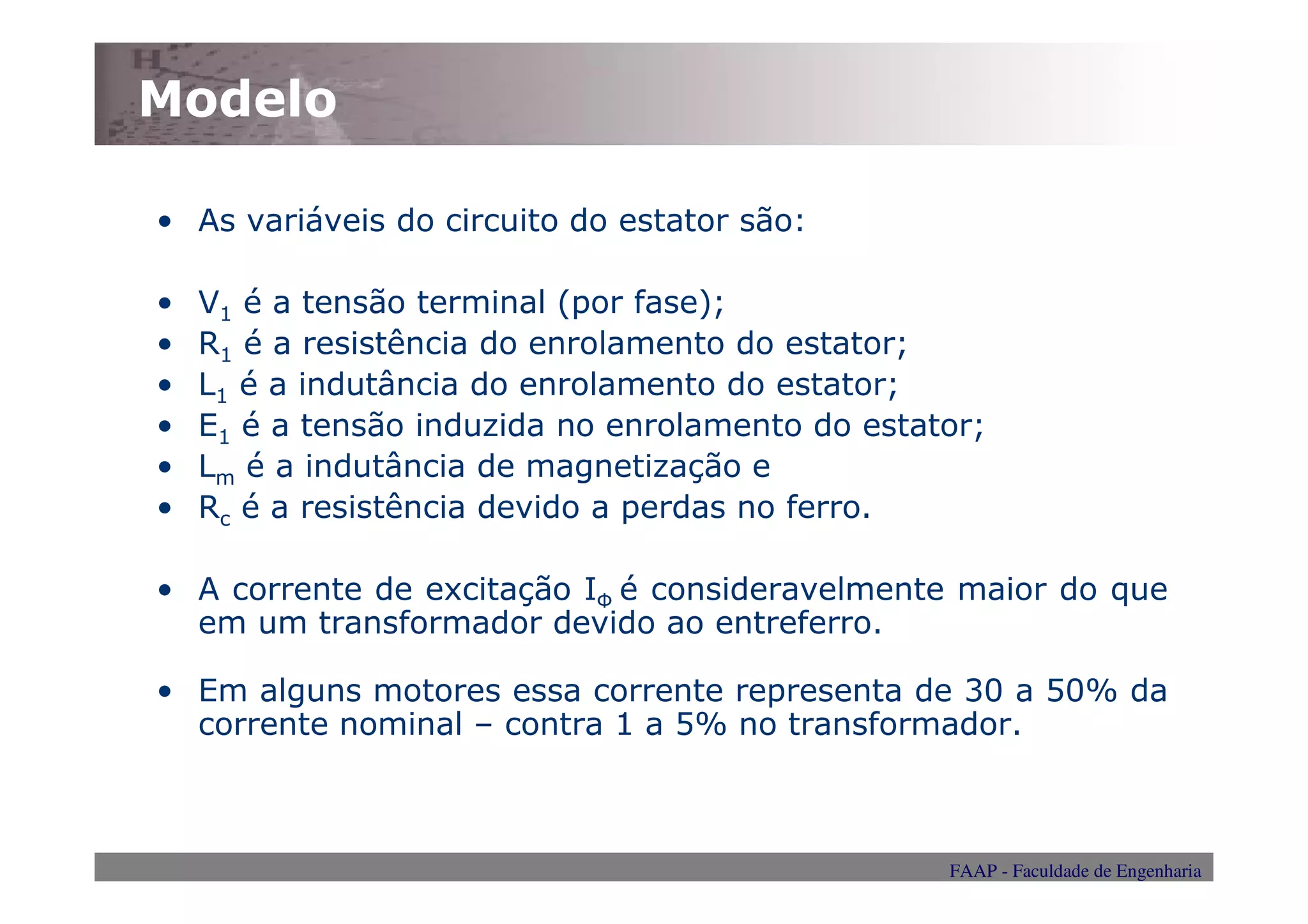

• As variáveis do circuito do estator são:

•   V1 é a tensão terminal (por fase);
•   R1 é a resistência do enrolamento do estator;
•   L1 é a indutância do enrolamento do estator;
•   E1 é a tensão induzida no enrolamento do estator;
•   Lm é a indutância de magnetização e
•   Rc é a resistência devido a perdas no ferro.

• A corrente de excitação IФ é consideravelmente maior do que
  em um transformador devido ao entreferro.

• Em alguns motores essa corrente representa de 30 a 50% da
  corrente nominal – contra 1 a 5% no transformador.



                                                  FAAP - Faculdade de Engenharia
Modelo

• Abaixo o circuito referente ao rotor.




                                          FAAP - Faculdade de Engenharia
Modelo

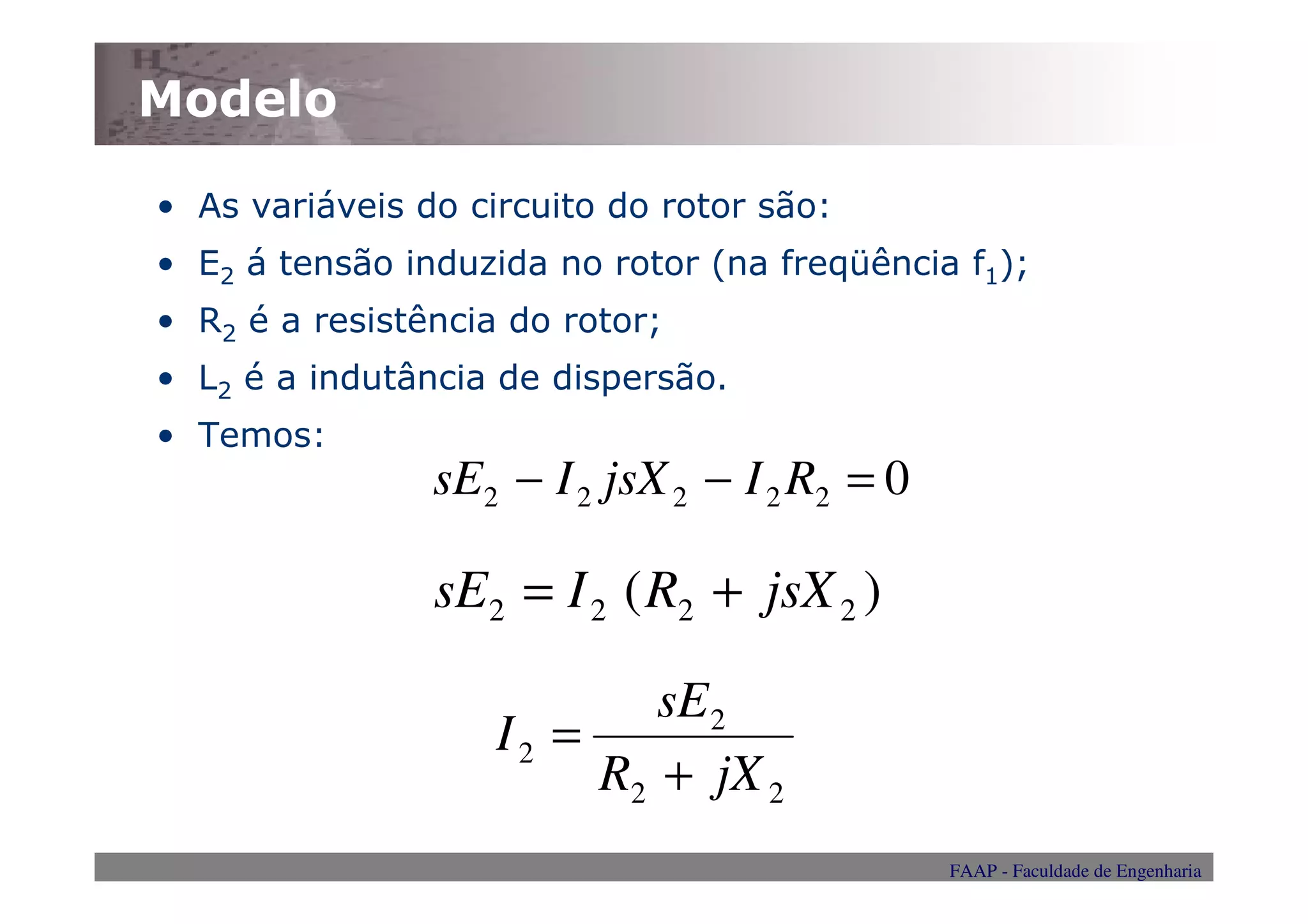

• As variáveis do circuito do rotor são:
• E2 á tensão induzida no rotor (na freqüência f1);
• R2 é a resistência do rotor;
• L2 é a indutância de dispersão.
• Temos:
                sE2 − I 2 jsX 2 − I 2 R2 = 0

                sE2 = I 2 ( R2 + jsX 2 )

                            sE 2
                    I2 =
                         R2 + jX 2
                                               FAAP - Faculdade de Engenharia
Modelo

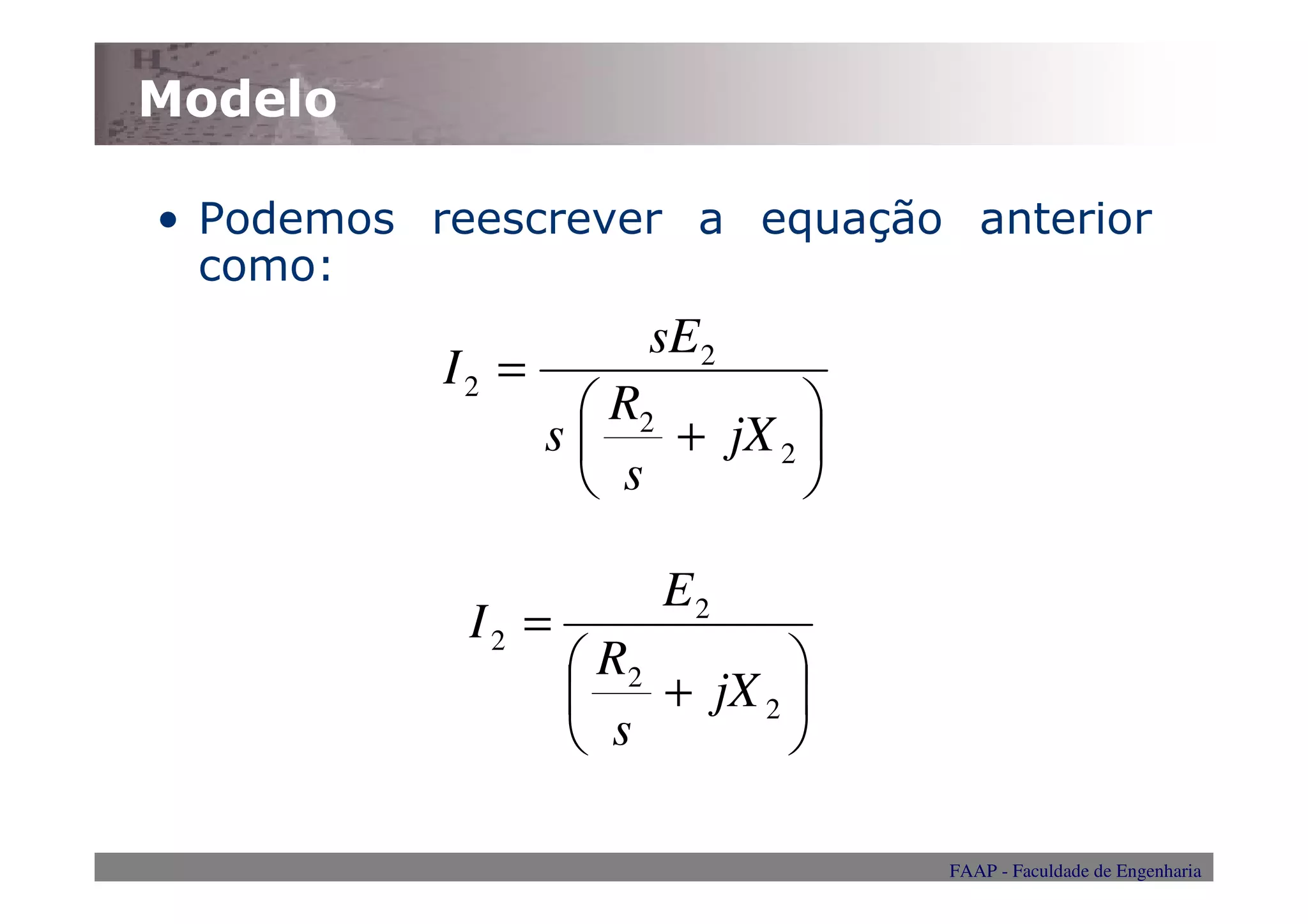

• Podemos reescrever a equação anterior
  como:
                       sE2
           I2 =
                    R2        
                  s    + jX 2 
                    s         

                        E2
            I2 =
                    R2        
                       + jX 2 
                    s         

                                   FAAP - Faculdade de Engenharia
Modelo
• O circuito do rotor fica então como:




• Todas as variáveis estão na freqüência f1.
• Apenas a resistência R2 varia com o escorregamento.
• R2 / s representa o efeito combinado da carga no eixo e a
  resistência do rotor.

                                                FAAP - Faculdade de Engenharia
Modelo

• A potência ativa é dada por:

                     R2 P2 2
                 P=I   =   2
                     s   s
• Essa potência representa a potência que cruza o
  entreferro.
• A equação anterior pode ser reescrita como:

                            R2         
                       2
          P = Pag = I  R2 +
                       2        (1 − s )
                             s         
                                            FAAP - Faculdade de Engenharia
Modelo

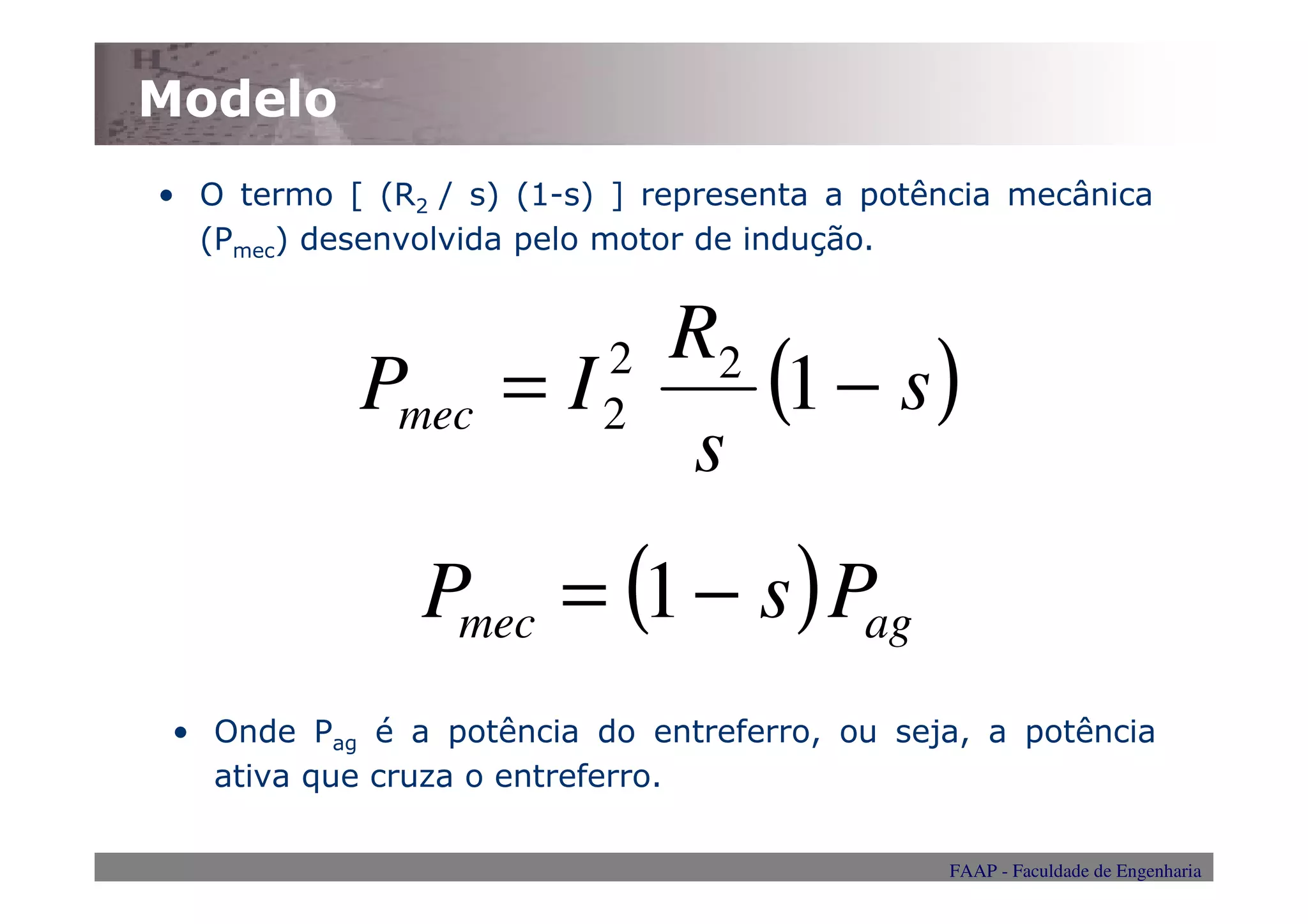

• O termo [ (R2 / s) (1-s) ] representa a potência mecânica
  (Pmec) desenvolvida pelo motor de indução.


                       R2
            Pmec    =I    (1 − s )
                          2
                          2
                        s
               Pmec = (1 − s ) Pag
 • Onde Pag é a potência do entreferro, ou seja, a potência
   ativa que cruza o entreferro.

                                              FAAP - Faculdade de Engenharia
Modelo

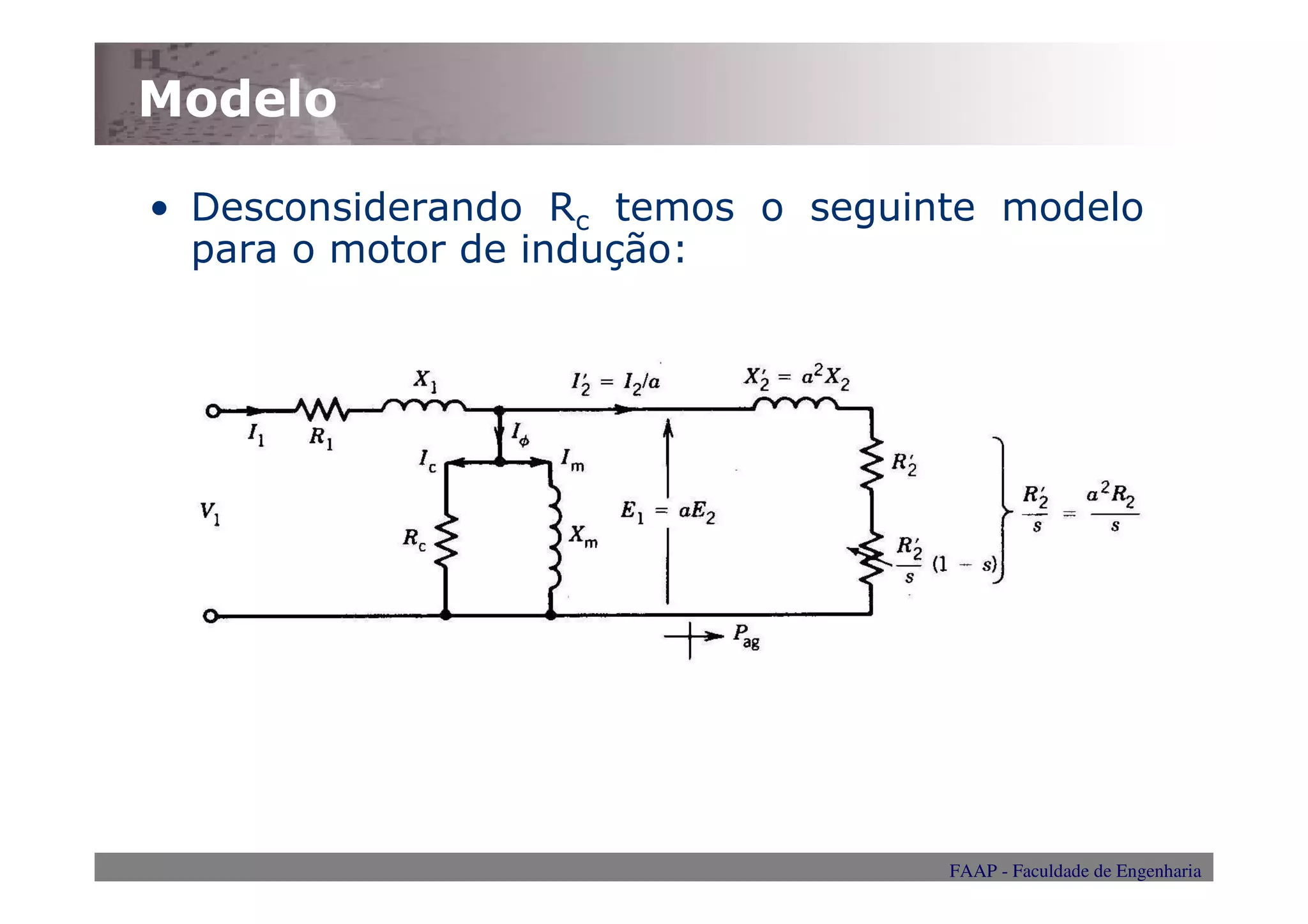

• Desconsiderando Rc temos o seguinte modelo
  para o motor de indução:




                                   FAAP - Faculdade de Engenharia
Distribuição de potência
• A distribuição de potência no motor de indução está
  indica abaixo.




                                          FAAP - Faculdade de Engenharia
Distribuição de potência




                           FAAP - Faculdade de Engenharia
Ensaio em motores

• Ensaios em motores de indução: a vazio
  (sem carga) e rotor bloqueado.
• O ensaio a vazio, assim como no
  transformador, fornece informações sobre a
  corrente de excitação e as perdas rotacionais.
• Nesse ensaio o rotor é desacoplado de
  qualquer carga mecânica.
• A potência ativa é devido a perdas nos
  enrolamentos e ao atrito nos rolamentos.

                                     FAAP - Faculdade de Engenharia
Ensaios

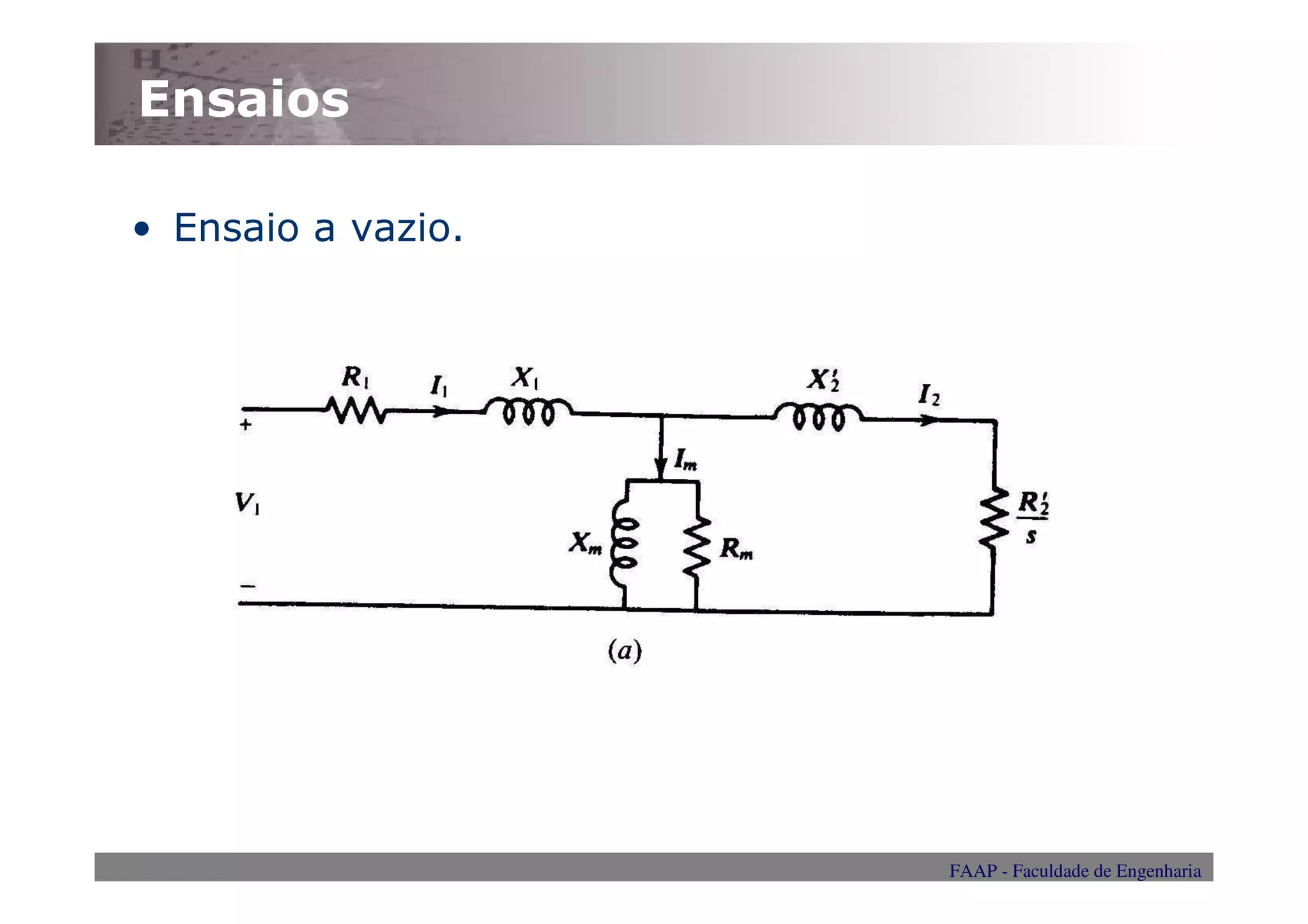

• Ensaio a vazio.




                    FAAP - Faculdade de Engenharia

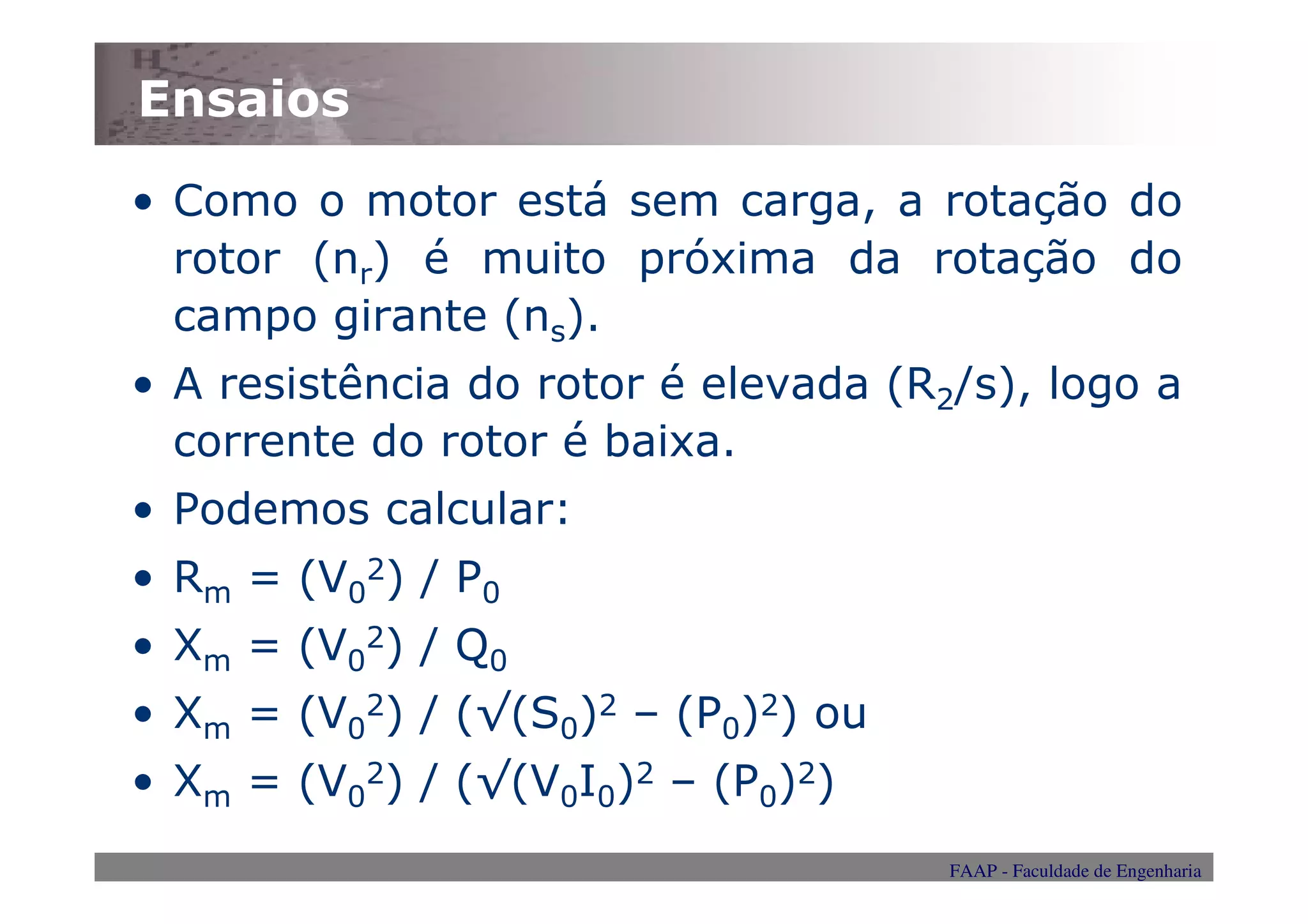

Ensaios
• Como o motor está sem carga, a rotação do
  rotor (nr) é muito próxima da rotação do
  campo girante (ns).
• A resistência do rotor é elevada (R2/s), logo a
  corrente do rotor é baixa.
• Podemos calcular:
• Rm = (V02) / P0
• Xm = (V02) / Q0
• Xm = (V02) / (√(S0)2 – (P0)2) ou
• Xm = (V02) / (√(V0I0)2 – (P0)2)
                                      FAAP - Faculdade de Engenharia
Ensaios

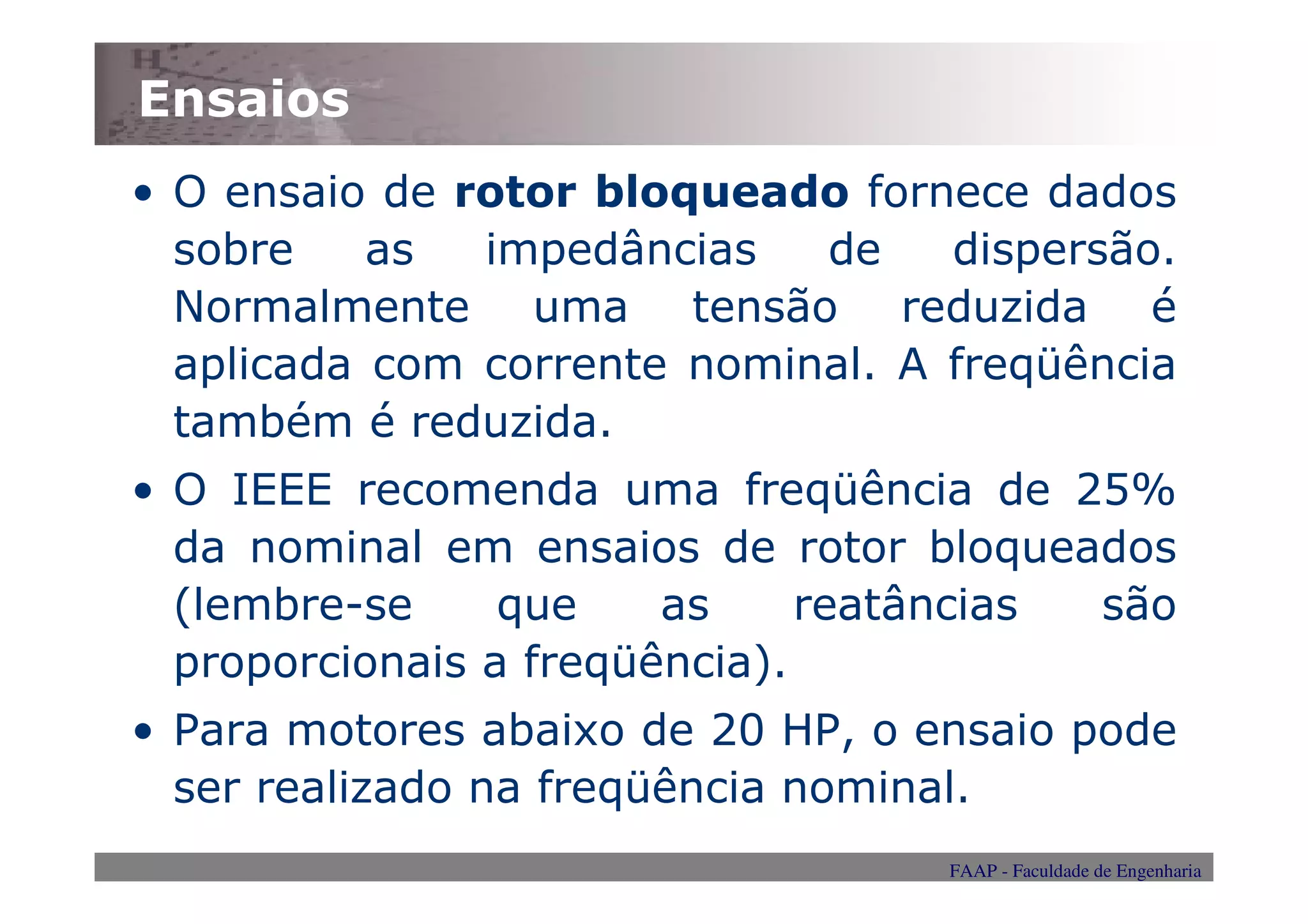

• O ensaio de rotor bloqueado fornece dados
  sobre    as  impedâncias   de    dispersão.
  Normalmente uma tensão reduzida é
  aplicada com corrente nominal. A freqüência
  também é reduzida.
• O IEEE recomenda uma freqüência de 25%
  da nominal em ensaios de rotor bloqueados
  (lembre-se     que    as     reatâncias são
  proporcionais a freqüência).
• Para motores abaixo de 20 HP, o ensaio pode
  ser realizado na freqüência nominal.
                                   FAAP - Faculdade de Engenharia
Ensaios

• Ensaio rotor bloqueado.




                            FAAP - Faculdade de Engenharia
Ensaios

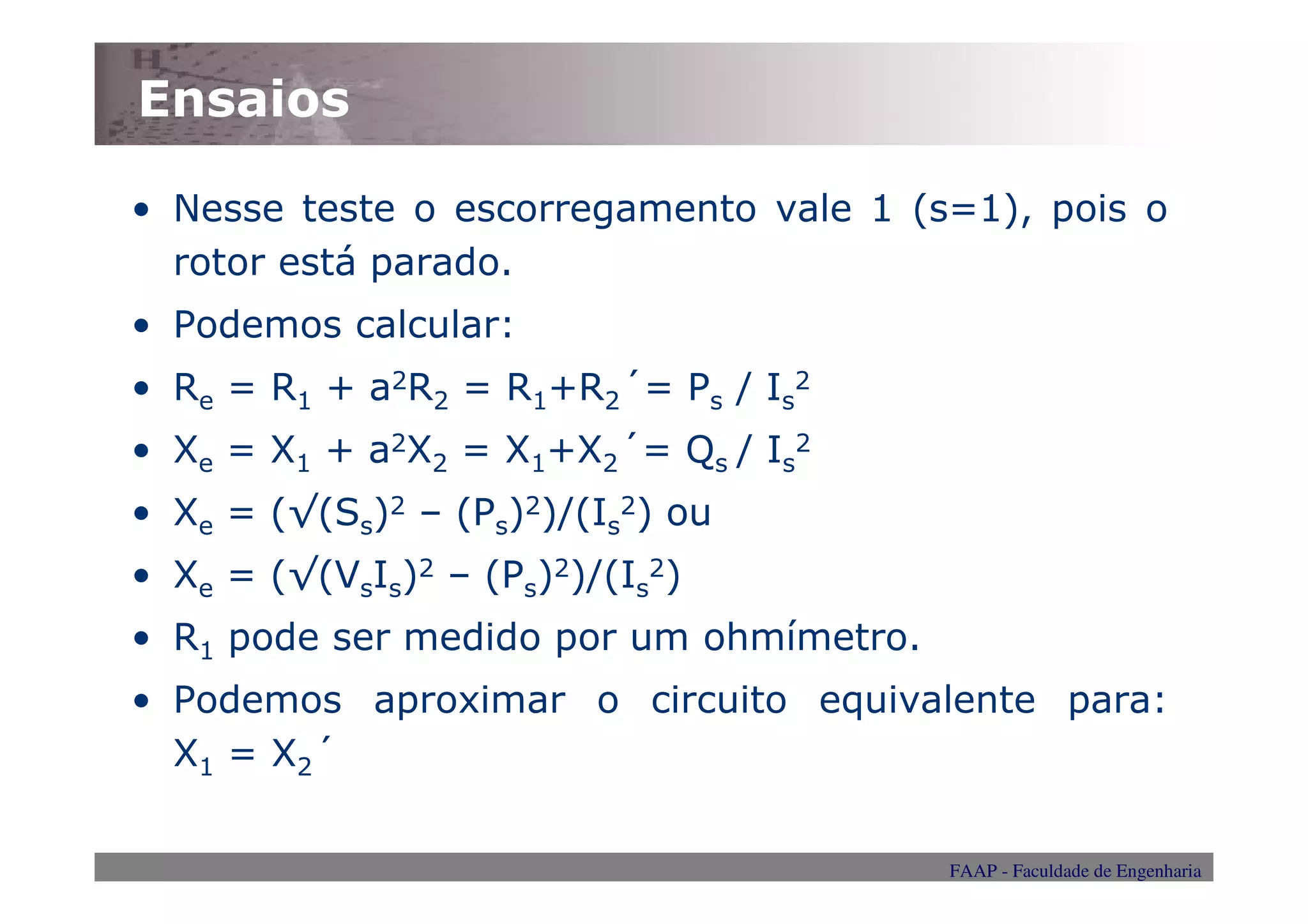

• Nesse teste o escorregamento vale 1 (s=1), pois o
  rotor está parado.
• Podemos calcular:
• Re = R1 + a2R2 = R1+R2´= Ps / Is2
• Xe = X1 + a2X2 = X1+X2´= Qs / Is2
• Xe = (√(Ss)2 – (Ps)2)/(Is2) ou
• Xe = (√(VsIs)2 – (Ps)2)/(Is2)
• R1 pode ser medido por um ohmímetro.
• Podemos aproximar o circuito equivalente para:
  X1 = X2´

                                         FAAP - Faculdade de Engenharia

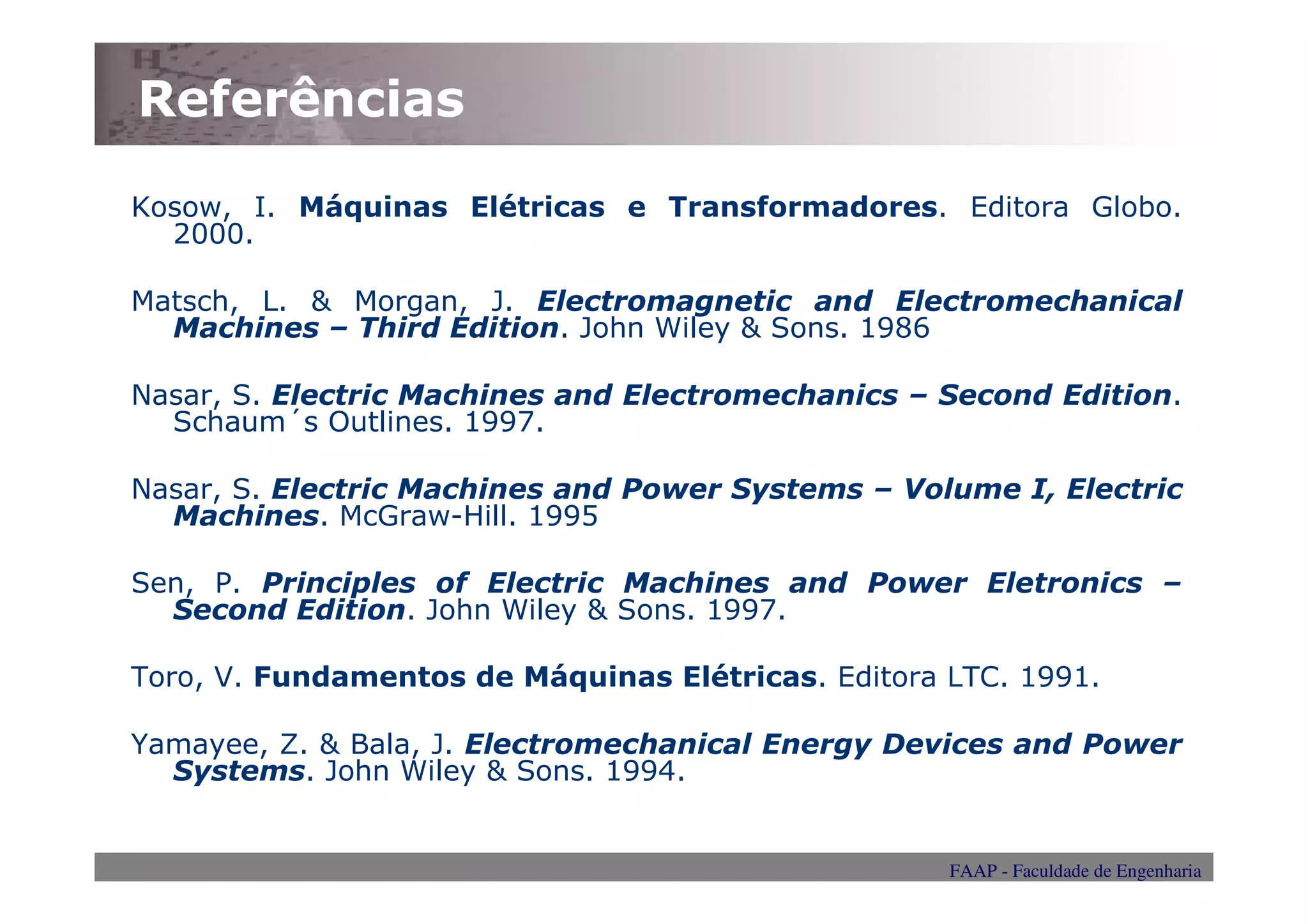

Referências

Kosow, I. Máquinas Elétricas e Transformadores. Editora Globo.
  2000.

Matsch, L. & Morgan, J. Electromagnetic and Electromechanical
  Machines – Third Edition. John Wiley & Sons. 1986

Nasar, S. Electric Machines and Electromechanics – Second Edition.
  Schaum´s Outlines. 1997.

Nasar, S. Electric Machines and Power Systems – Volume I, Electric
  Machines. McGraw-Hill. 1995

Sen, P. Principles of Electric Machines and Power Eletronics –
  Second Edition. John Wiley & Sons. 1997.

Toro, V. Fundamentos de Máquinas Elétricas. Editora LTC. 1991.

Yamayee, Z. & Bala, J. Electromechanical Energy Devices and Power
  Systems. John Wiley & Sons. 1994.


                                                    FAAP - Faculdade de Engenharia
