Sistemas e Dispositivos de Segurança
para Instalações Elétricas
Eletrotécnica
Segurança para instalações elétricas

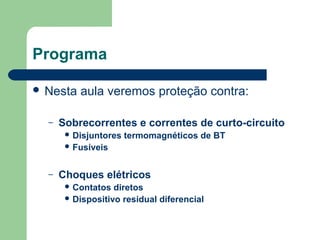

Programa
 Nesta aula veremos proteção contra:
– Sobrecorrentes e correntes de curto-circuito
 Disjuntores termomagnéticos de BT
 Fusíveis
– Choques elétricos
 Contatos diretos
 Dispositivo residual diferencial

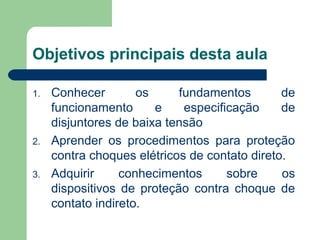

Objetivos principais desta aula
1. Conhecer os fundamentos de
funcionamento e especificação de
disjuntores de baixa tensão
2. Aprender os procedimentos para proteção
contra choques elétricos de contato direto.
3. Adquirir conhecimentos sobre os
dispositivos de proteção contra choque de
contato indireto.

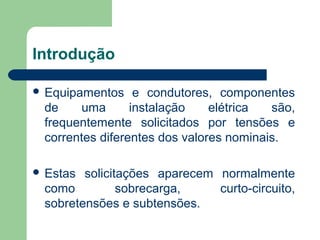

Introdução
 Equipamentos e condutores, componentes
de uma instalação elétrica são,
frequentemente solicitados por tensões e
correntes diferentes dos valores nominais.
 Estas solicitações aparecem normalmente
como sobrecarga, curto-circuito,
sobretensões e subtensões.
Introdução

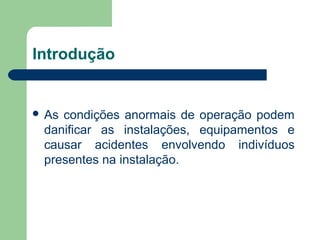

 As condições anormais de operação podem
danificar as instalações, equipamentos e
causar acidentes envolvendo indivíduos
presentes na instalação.

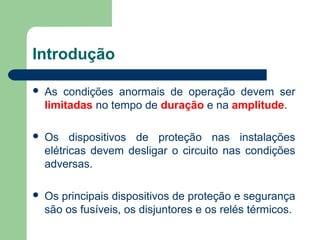

Introdução
 As condições anormais de operação devem ser
limitadas no tempo de duração e na amplitude.
 Os dispositivos de proteção nas instalações
elétricas devem desligar o circuito nas condições
adversas.
 Os principais dispositivos de proteção e segurança
são os fusíveis, os disjuntores e os relés térmicos.

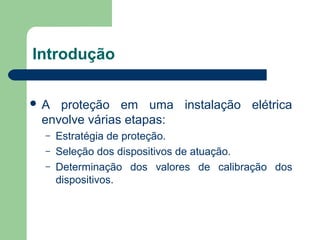

Introdução
 A proteção em uma instalação elétrica
envolve várias etapas:
– Estratégia de proteção.
– Seleção dos dispositivos de atuação.
– Determinação dos valores de calibração dos
dispositivos.
Introdução

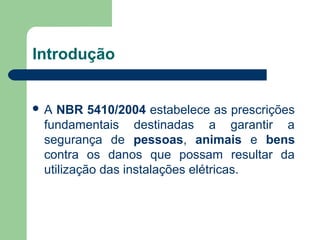

 A NBR 5410/2004 estabelece as prescrições
fundamentais destinadas a garantir a
segurança de pessoas, animais e bens
contra os danos que possam resultar da
utilização das instalações elétricas.

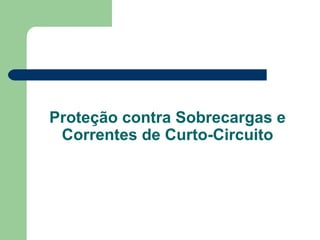

Proteção contra Sobrecargas e
Correntes de Curto-Circuito

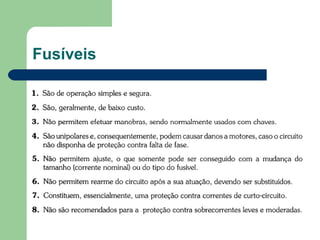

Fusíveis

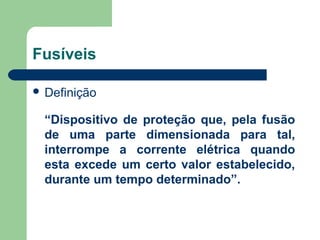

Fusíveis
 Definição
“Dispositivo de proteção que, pela fusão
de uma parte dimensionada para tal,
interrompe a corrente elétrica quando
esta excede um certo valor estabelecido,
durante um tempo determinado”.

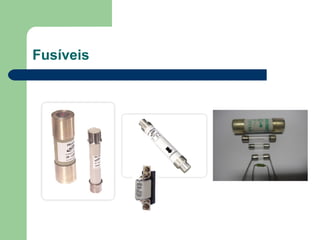

Fusíveis

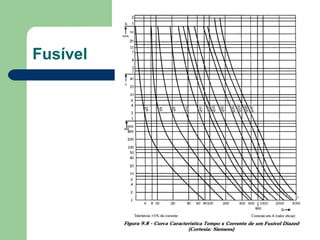

Fusível

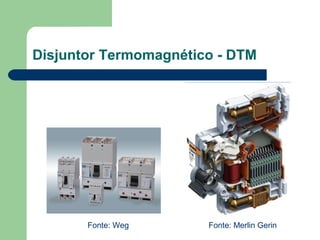

Disjuntor Termomagnético - DTM
Fonte: Weg Fonte: Merlin Gerin

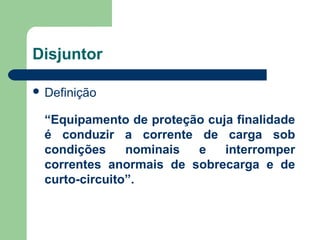

Disjuntor
 Definição
“Equipamento de proteção cuja finalidade
é conduzir a corrente de carga sob
condições nominais e interromper
correntes anormais de sobrecarga e de
curto-circuito”.

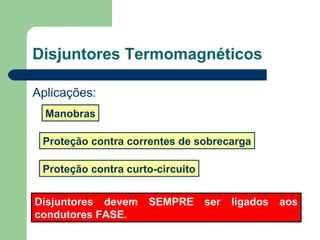

Disjuntores Termomagnéticos
Aplicações:
Proteção contra curto-circuito
Manobras
Proteção contra correntes de sobrecarga
Disjuntores devem SEMPRE ser ligados aos
condutores FASE.

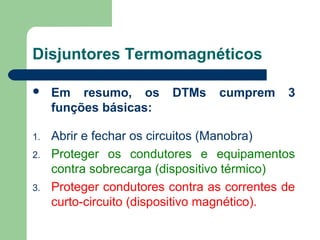

 Em resumo, os DTMs cumprem 3
funções básicas:
1. Abrir e fechar os circuitos (Manobra)
2. Proteger os condutores e equipamentos
contra sobrecarga (dispositivo térmico)
3. Proteger condutores contra as correntes de
curto-circuito (dispositivo magnético).
Disjuntores Termomagnéticos

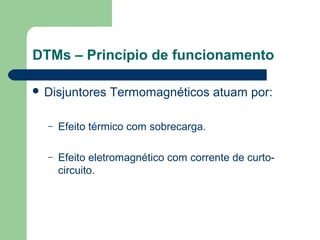

DTMs – Princípio de funcionamento
 Disjuntores Termomagnéticos atuam por:
– Efeito térmico com sobrecarga.
– Efeito eletromagnético com corrente de curto-
circuito.

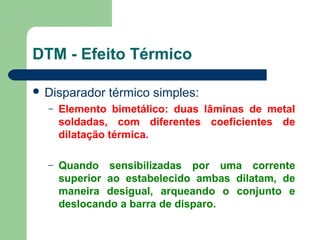

 Disparador térmico simples:
– Elemento bimetálico: duas lâminas de metal
soldadas, com diferentes coeficientes de
dilatação térmica.
– Quando sensibilizadas por uma corrente
superior ao estabelecido ambas dilatam, de
maneira desigual, arqueando o conjunto e
deslocando a barra de disparo.
DTM - Efeito Térmico

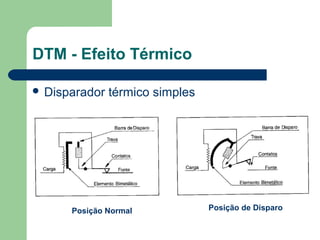

 Disparador térmico simples
Posição Normal Posição de Disparo
DTM - Efeito Térmico

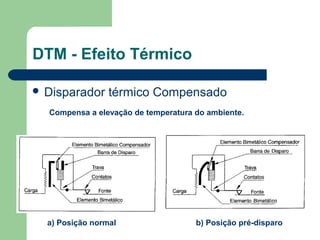

 Disparador térmico Compensado
DTM - Efeito Térmico
a) Posição normal b) Posição pré-disparo
Compensa a elevação de temperatura do ambiente.

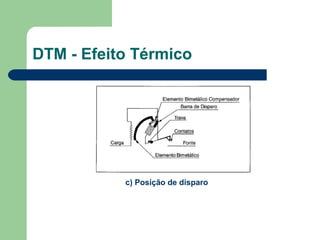

c) Posição de disparo
DTM - Efeito Térmico

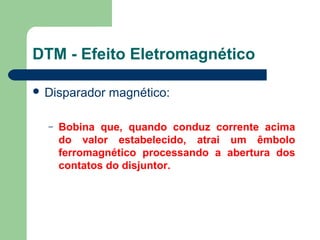

 Disparador magnético:
– Bobina que, quando conduz corrente acima
do valor estabelecido, atrai um êmbolo
ferromagnético processando a abertura dos
contatos do disjuntor.
DTM - Efeito Eletromagnético

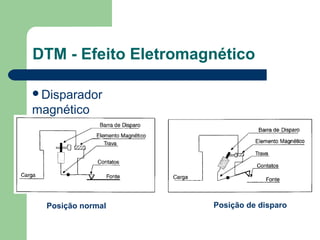

DTM - Efeito Eletromagnético
Disparador
magnético
Posição normal Posição de disparo

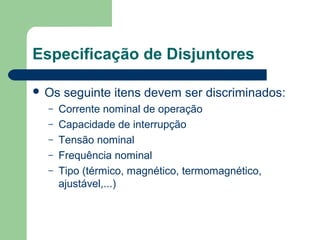

Especificação de Disjuntores
 Os seguinte itens devem ser discriminados:
– Corrente nominal de operação
– Capacidade de interrupção
– Tensão nominal
– Frequência nominal
– Tipo (térmico, magnético, termomagnético,
ajustável,...)
Dimensionamento de Disjuntores
 A NBR 5410-2004 estabelece condições que
devem ser cumpridas para que haja
coordenação entre os condutores de um
circuito e o dispositivo de proteção.
 O item 5.3.4 da norma diz que a corrente do
disjuntor deve interromper a corrente de
sobrecarga antes do aquecimento excessivo
dos condutores.

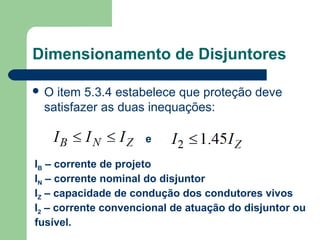

 O item 5.3.4 estabelece que proteção deve
satisfazer as duas inequações:
Dimensionamento de Disjuntores
e
IB – corrente de projeto
IN – corrente nominal do disjuntor
IZ – capacidade de condução dos condutores vivos
I2 – corrente convencional de atuação do disjuntor ou
fusível.

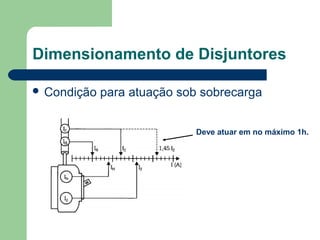

 Condição para atuação sob sobrecarga
Dimensionamento de Disjuntores
Deve atuar em no máximo 1h.

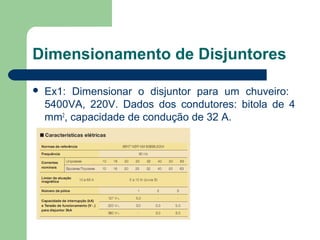

 Ex1: Dimensionar o disjuntor para um chuveiro:
5400VA, 220V. Dados dos condutores: bitola de 4
mm2
, capacidade de condução de 32 A.
Dimensionamento de Disjuntores

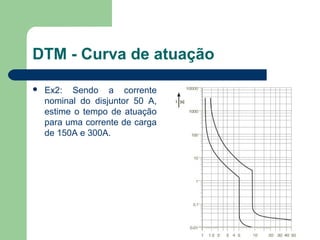

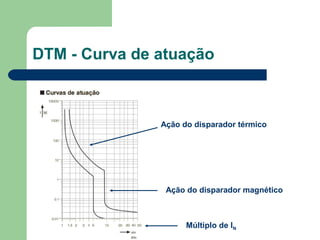

DTM - Curva de atuação
Ação do disparador térmico
Ação do disparador magnético
Múltiplo de IN
 Ex2: Sendo a corrente
nominal do disjuntor 50 A,
estime o tempo de atuação
para uma corrente de carga
de 150A e 300A.
DTM - Curva de atuação
Disjuntores

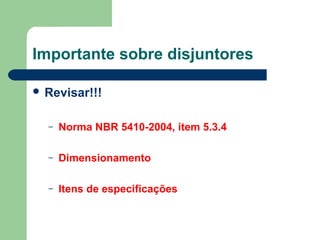

Importante sobre disjuntores
 Revisar!!!
– Norma NBR 5410-2004, item 5.3.4
– Dimensionamento
– Itens de especificações

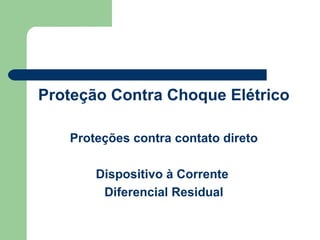

Proteção Contra Choque Elétrico
Proteções contra contato direto
Dispositivo à Corrente
Diferencial Residual

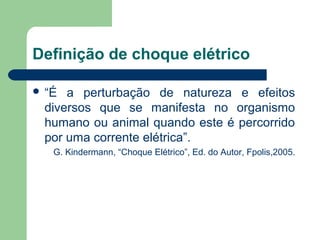

Definição de choque elétrico
 “É a perturbação de natureza e efeitos
diversos que se manifesta no organismo
humano ou animal quando este é percorrido
por uma corrente elétrica”.
G. Kindermann, “Choque Elétrico”, Ed. do Autor, Fpolis,2005.

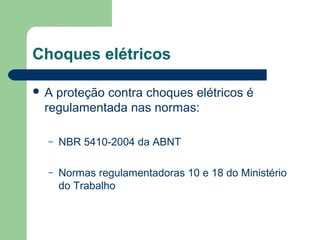

Choques elétricos
 A proteção contra choques elétricos é
regulamentada nas normas:
– NBR 5410-2004 da ABNT
– Normas regulamentadoras 10 e 18 do Ministério
do Trabalho

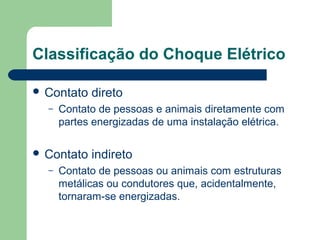

Classificação do Choque Elétrico
 Contato direto
– Contato de pessoas e animais diretamente com
partes energizadas de uma instalação elétrica.
 Contato indireto
– Contato de pessoas ou animais com estruturas
metálicas ou condutores que, acidentalmente,
tornaram-se energizadas.
Efeito da Corrente Elétrica
 O efeito da corrente depende:
– Intensidade da corrente;
– Tempo de exposição;
– Percurso através do corpo humano;
– Condições orgânicas do indivíduo.

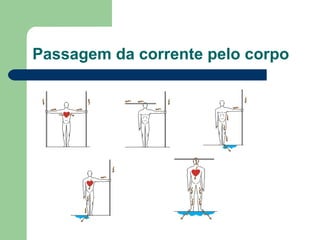

Passagem da corrente pelo corpo

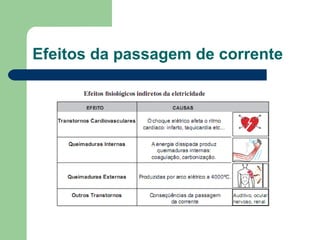

Efeitos da passagem de corrente
Efeitos da passagem de corrente

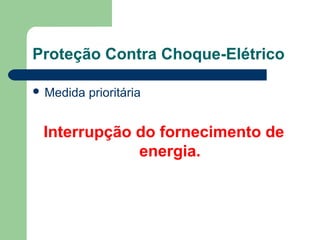

Proteção Contra Choque-Elétrico
 Medida prioritária
Interrupção do fornecimento de
energia.

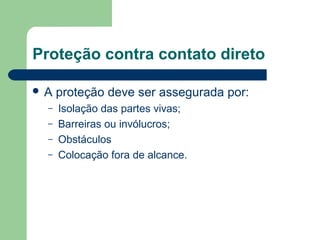

Proteção contra contato direto
 A proteção deve ser assegurada por:
– Isolação das partes vivas;
– Barreiras ou invólucros;
– Obstáculos
– Colocação fora de alcance.

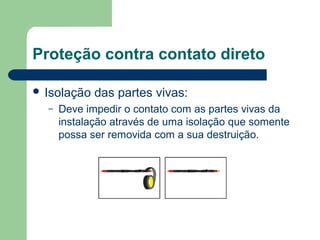

 Isolação das partes vivas:
– Deve impedir o contato com as partes vivas da
instalação através de uma isolação que somente
possa ser removida com a sua destruição.

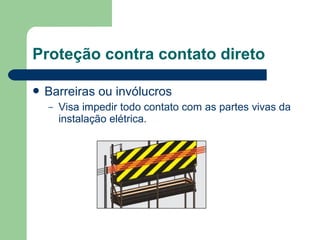

Proteção contra contato direto
 Barreiras ou invólucros
– Visa impedir todo contato com as partes vivas da
instalação elétrica.
Proteção contra contato direto

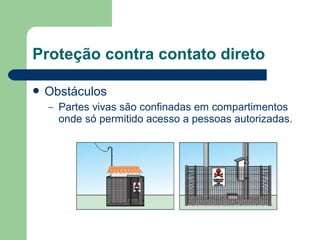

 Obstáculos
– Partes vivas são confinadas em compartimentos
onde só permitido acesso a pessoas autorizadas.
Proteção contra contato direto

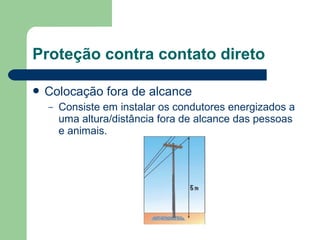

 Colocação fora de alcance
– Consiste em instalar os condutores energizados a
uma altura/distância fora de alcance das pessoas
e animais.
Proteção contra contato direto

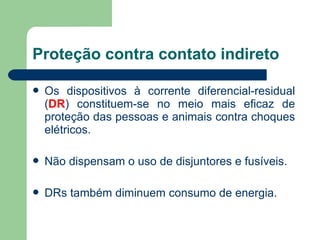

 Os dispositivos à corrente diferencial-residual
(DR) constituem-se no meio mais eficaz de
proteção das pessoas e animais contra choques
elétricos.
 Não dispensam o uso de disjuntores e fusíveis.
 DRs também diminuem consumo de energia.
Proteção contra contato indireto

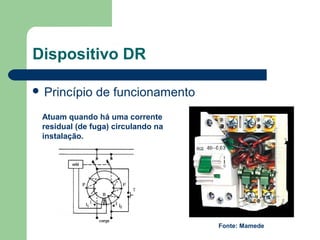

Dispositivo DR
 Princípio de funcionamento
Atuam quando há uma corrente
residual (de fuga) circulando na
instalação.
Fonte: Mamede

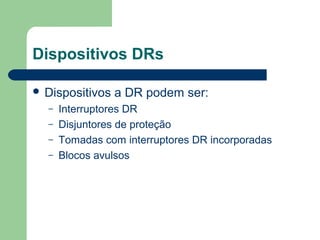

 Dispositivos a DR podem ser:
– Interruptores DR
– Disjuntores de proteção
– Tomadas com interruptores DR incorporadas
– Blocos avulsos
Dispositivos DRs
Especificação de DRs
 Deve-se observar as características técnicas:
– Corrente nominal
– Corrente diferencial residual nominal
– Tensão nominal
– Capacidade de interrupção
– Frequência
– Número de pólos

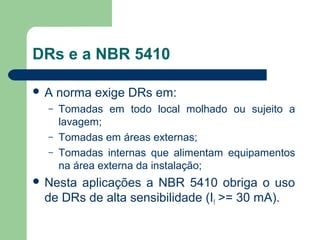

DRs e a NBR 5410
 A norma exige DRs em:
– Tomadas em todo local molhado ou sujeito a
lavagem;
– Tomadas em áreas externas;
– Tomadas internas que alimentam equipamentos
na área externa da instalação;
 Nesta aplicações a NBR 5410 obriga o uso
de DRs de alta sensibilidade (If >= 30 mA).

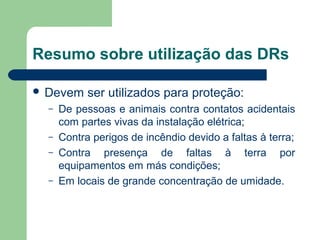

Resumo sobre utilização das DRs
 Devem ser utilizados para proteção:
– De pessoas e animais contra contatos acidentais
com partes vivas da instalação elétrica;
– Contra perigos de incêndio devido a faltas à terra;
– Contra presença de faltas à terra por
equipamentos em más condições;
– Em locais de grande concentração de umidade.

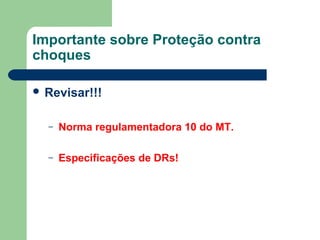

Importante sobre Proteção contra
choques
 Revisar!!!
– Norma regulamentadora 10 do MT.
– Especificações de DRs!

Disjuntores e fuzíveis

  • 1.
    Sistemas e Dispositivosde Segurança para Instalações Elétricas Eletrotécnica
  • 2.
  • 5.
    Programa  Nesta aulaveremos proteção contra: – Sobrecorrentes e correntes de curto-circuito  Disjuntores termomagnéticos de BT  Fusíveis – Choques elétricos  Contatos diretos  Dispositivo residual diferencial
  • 6.
    Objetivos principais destaaula 1. Conhecer os fundamentos de funcionamento e especificação de disjuntores de baixa tensão 2. Aprender os procedimentos para proteção contra choques elétricos de contato direto. 3. Adquirir conhecimentos sobre os dispositivos de proteção contra choque de contato indireto.
  • 7.
    Introdução  Equipamentos econdutores, componentes de uma instalação elétrica são, frequentemente solicitados por tensões e correntes diferentes dos valores nominais.  Estas solicitações aparecem normalmente como sobrecarga, curto-circuito, sobretensões e subtensões.
  • 8.
    Introdução  As condiçõesanormais de operação podem danificar as instalações, equipamentos e causar acidentes envolvendo indivíduos presentes na instalação.
  • 9.
    Introdução  As condiçõesanormais de operação devem ser limitadas no tempo de duração e na amplitude.  Os dispositivos de proteção nas instalações elétricas devem desligar o circuito nas condições adversas.  Os principais dispositivos de proteção e segurança são os fusíveis, os disjuntores e os relés térmicos.
  • 10.
    Introdução  A proteçãoem uma instalação elétrica envolve várias etapas: – Estratégia de proteção. – Seleção dos dispositivos de atuação. – Determinação dos valores de calibração dos dispositivos.
  • 11.
    Introdução  A NBR5410/2004 estabelece as prescrições fundamentais destinadas a garantir a segurança de pessoas, animais e bens contra os danos que possam resultar da utilização das instalações elétricas.
  • 12.
    Proteção contra Sobrecargase Correntes de Curto-Circuito
  • 13.
  • 14.
    Fusíveis  Definição “Dispositivo deproteção que, pela fusão de uma parte dimensionada para tal, interrompe a corrente elétrica quando esta excede um certo valor estabelecido, durante um tempo determinado”.
  • 15.
  • 16.
  • 17.
    Disjuntor Termomagnético -DTM Fonte: Weg Fonte: Merlin Gerin
  • 18.
    Disjuntor  Definição “Equipamento deproteção cuja finalidade é conduzir a corrente de carga sob condições nominais e interromper correntes anormais de sobrecarga e de curto-circuito”.
  • 19.
    Disjuntores Termomagnéticos Aplicações: Proteção contracurto-circuito Manobras Proteção contra correntes de sobrecarga Disjuntores devem SEMPRE ser ligados aos condutores FASE.
  • 20.
     Em resumo,os DTMs cumprem 3 funções básicas: 1. Abrir e fechar os circuitos (Manobra) 2. Proteger os condutores e equipamentos contra sobrecarga (dispositivo térmico) 3. Proteger condutores contra as correntes de curto-circuito (dispositivo magnético). Disjuntores Termomagnéticos
  • 21.
    DTMs – Princípiode funcionamento  Disjuntores Termomagnéticos atuam por: – Efeito térmico com sobrecarga. – Efeito eletromagnético com corrente de curto- circuito.
  • 22.
     Disparador térmicosimples: – Elemento bimetálico: duas lâminas de metal soldadas, com diferentes coeficientes de dilatação térmica. – Quando sensibilizadas por uma corrente superior ao estabelecido ambas dilatam, de maneira desigual, arqueando o conjunto e deslocando a barra de disparo. DTM - Efeito Térmico
  • 23.
     Disparador térmicosimples Posição Normal Posição de Disparo DTM - Efeito Térmico
  • 24.
     Disparador térmicoCompensado DTM - Efeito Térmico a) Posição normal b) Posição pré-disparo Compensa a elevação de temperatura do ambiente.
  • 25.
    c) Posição dedisparo DTM - Efeito Térmico
  • 26.
     Disparador magnético: –Bobina que, quando conduz corrente acima do valor estabelecido, atrai um êmbolo ferromagnético processando a abertura dos contatos do disjuntor. DTM - Efeito Eletromagnético
  • 27.
    DTM - EfeitoEletromagnético Disparador magnético Posição normal Posição de disparo
  • 28.
    Especificação de Disjuntores Os seguinte itens devem ser discriminados: – Corrente nominal de operação – Capacidade de interrupção – Tensão nominal – Frequência nominal – Tipo (térmico, magnético, termomagnético, ajustável,...)
  • 29.
    Dimensionamento de Disjuntores A NBR 5410-2004 estabelece condições que devem ser cumpridas para que haja coordenação entre os condutores de um circuito e o dispositivo de proteção.  O item 5.3.4 da norma diz que a corrente do disjuntor deve interromper a corrente de sobrecarga antes do aquecimento excessivo dos condutores.
  • 30.
     O item5.3.4 estabelece que proteção deve satisfazer as duas inequações: Dimensionamento de Disjuntores e IB – corrente de projeto IN – corrente nominal do disjuntor IZ – capacidade de condução dos condutores vivos I2 – corrente convencional de atuação do disjuntor ou fusível.
  • 31.
     Condição paraatuação sob sobrecarga Dimensionamento de Disjuntores Deve atuar em no máximo 1h.
  • 32.
     Ex1: Dimensionaro disjuntor para um chuveiro: 5400VA, 220V. Dados dos condutores: bitola de 4 mm2 , capacidade de condução de 32 A. Dimensionamento de Disjuntores
  • 33.
    DTM - Curvade atuação Ação do disparador térmico Ação do disparador magnético Múltiplo de IN
  • 34.
     Ex2: Sendoa corrente nominal do disjuntor 50 A, estime o tempo de atuação para uma corrente de carga de 150A e 300A. DTM - Curva de atuação
  • 35.
  • 36.
    Importante sobre disjuntores Revisar!!! – Norma NBR 5410-2004, item 5.3.4 – Dimensionamento – Itens de especificações
  • 37.
    Proteção Contra ChoqueElétrico Proteções contra contato direto Dispositivo à Corrente Diferencial Residual
  • 38.
    Definição de choqueelétrico  “É a perturbação de natureza e efeitos diversos que se manifesta no organismo humano ou animal quando este é percorrido por uma corrente elétrica”. G. Kindermann, “Choque Elétrico”, Ed. do Autor, Fpolis,2005.
  • 39.
    Choques elétricos  Aproteção contra choques elétricos é regulamentada nas normas: – NBR 5410-2004 da ABNT – Normas regulamentadoras 10 e 18 do Ministério do Trabalho
  • 40.
    Classificação do ChoqueElétrico  Contato direto – Contato de pessoas e animais diretamente com partes energizadas de uma instalação elétrica.  Contato indireto – Contato de pessoas ou animais com estruturas metálicas ou condutores que, acidentalmente, tornaram-se energizadas.
  • 41.
    Efeito da CorrenteElétrica  O efeito da corrente depende: – Intensidade da corrente; – Tempo de exposição; – Percurso através do corpo humano; – Condições orgânicas do indivíduo.
  • 42.
  • 43.
  • 44.
  • 45.
    Proteção Contra Choque-Elétrico Medida prioritária Interrupção do fornecimento de energia.
  • 46.
    Proteção contra contatodireto  A proteção deve ser assegurada por: – Isolação das partes vivas; – Barreiras ou invólucros; – Obstáculos – Colocação fora de alcance.
  • 47.
     Isolação daspartes vivas: – Deve impedir o contato com as partes vivas da instalação através de uma isolação que somente possa ser removida com a sua destruição. Proteção contra contato direto
  • 48.
     Barreiras ouinvólucros – Visa impedir todo contato com as partes vivas da instalação elétrica. Proteção contra contato direto
  • 49.
     Obstáculos – Partesvivas são confinadas em compartimentos onde só permitido acesso a pessoas autorizadas. Proteção contra contato direto
  • 50.
     Colocação forade alcance – Consiste em instalar os condutores energizados a uma altura/distância fora de alcance das pessoas e animais. Proteção contra contato direto
  • 51.
     Os dispositivosà corrente diferencial-residual (DR) constituem-se no meio mais eficaz de proteção das pessoas e animais contra choques elétricos.  Não dispensam o uso de disjuntores e fusíveis.  DRs também diminuem consumo de energia. Proteção contra contato indireto
  • 52.
    Dispositivo DR  Princípiode funcionamento Atuam quando há uma corrente residual (de fuga) circulando na instalação. Fonte: Mamede
  • 53.
     Dispositivos aDR podem ser: – Interruptores DR – Disjuntores de proteção – Tomadas com interruptores DR incorporadas – Blocos avulsos Dispositivos DRs
  • 54.
    Especificação de DRs Deve-se observar as características técnicas: – Corrente nominal – Corrente diferencial residual nominal – Tensão nominal – Capacidade de interrupção – Frequência – Número de pólos
  • 55.
    DRs e aNBR 5410  A norma exige DRs em: – Tomadas em todo local molhado ou sujeito a lavagem; – Tomadas em áreas externas; – Tomadas internas que alimentam equipamentos na área externa da instalação;  Nesta aplicações a NBR 5410 obriga o uso de DRs de alta sensibilidade (If >= 30 mA).
  • 56.
    Resumo sobre utilizaçãodas DRs  Devem ser utilizados para proteção: – De pessoas e animais contra contatos acidentais com partes vivas da instalação elétrica; – Contra perigos de incêndio devido a faltas à terra; – Contra presença de faltas à terra por equipamentos em más condições; – Em locais de grande concentração de umidade.
  • 57.
    Importante sobre Proteçãocontra choques  Revisar!!! – Norma regulamentadora 10 do MT. – Especificações de DRs!
