1. ELETRÔNICA AULA 3 - CC e CA
AC DC

2. ELETRÔNICA AULA 3 - CC e CA

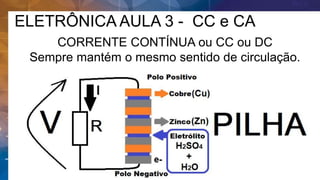

CORRENTE CONTÍNUA ou CC ou DC
Sempre mantém o mesmo sentido de circulação.

3. ELETRÔNICA AULA 3 - CC e CA
CORRENTE CONTÍNUA ou CC ou DC

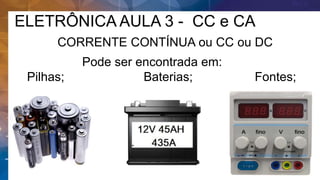

Pode ser encontrada em:
Pilhas; Baterias; Fontes;

4. ELETRÔNICA AULA 3 - CC e CA
CORRENTE CONTÍNUA ou CC ou DC

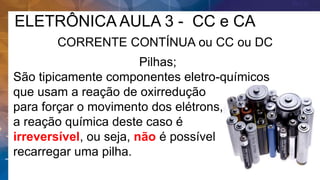

Pilhas;
São tipicamente componentes eletro-químicos
que usam a reação de oxirredução
para forçar o movimento dos elétrons,
a reação química deste caso é
irreversível, ou seja, não é possível
recarregar uma pilha.

5. ELETRÔNICA AULA 3 - CC e CA
CORRENTE CONTÍNUA ou CC ou DC

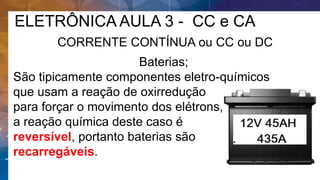

Baterias;
São tipicamente componentes eletro-químicos
que usam a reação de oxirredução
para forçar o movimento dos elétrons,
a reação química deste caso é
reversível, portanto baterias são
recarregáveis.

6. ELETRÔNICA AULA 3 - CC e CA
CORRENTE CONTÍNUA ou CC ou DC

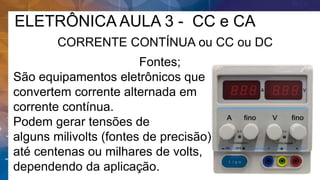

Fontes;
São equipamentos eletrônicos que
convertem corrente alternada em
corrente contínua.
Podem gerar tensões de
alguns milivolts (fontes de precisão),
até centenas ou milhares de volts,
dependendo da aplicação.

7. ELETRÔNICA AULA 3 - CC e CA
CORRENTE CONTÍNUA ou CC ou DC

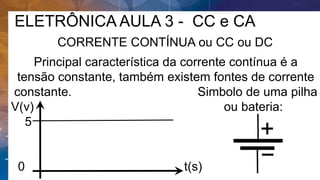

Principal característica da corrente contínua é a
tensão constante, também existem fontes de corrente
constante. Simbolo de uma pilha
V(v) ou bateria:
5
0 t(s)

8. ELETRÔNICA AULA 3 - CC e CA
CORRENTE ALTERNADA ou CA ou AC

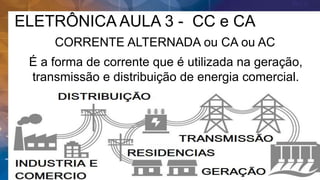

É a forma de corrente que é utilizada na geração,
transmissão e distribuição de energia comercial.

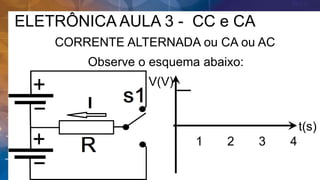

9. ELETRÔNICA AULA 3 - CC e CA
CORRENTE ALTERNADA ou CA ou AC

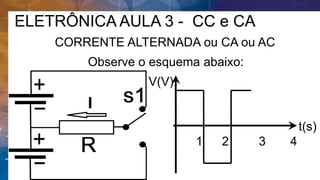

Observe o esquema abaixo:
V(V)
t(s)
1 2 3 4

10. ELETRÔNICA AULA 3 - CC e CA

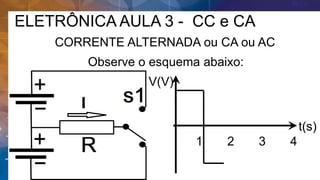

CORRENTE ALTERNADA ou CA ou AC
Observe o esquema abaixo:
V(V)
t(s)
1 2 3 4

11. ELETRÔNICA AULA 3 - CC e CA
CORRENTE ALTERNADA ou CA ou AC
Observe o esquema abaixo:
V(V)
t(s)
1 2 3 4

12. ELETRÔNICA AULA 3 - CC e CA
CORRENTE ALTERNADA ou CA ou AC
Observe o esquema abaixo:
V(V)
t(s)
1 2 3 4

13. ELETRÔNICA AULA 3 - CC e CA
CORRENTE ALTERNADA ou CA ou AC
Aqui temos de ter idéia do que é uma ‘forma de onda’:
A corrente alternada pode ter várias formas de onda:
Quadrada: Triangular: Dente de serra: Senoidal:

14. ELETRÔNICA AULA 3 - CC e CA
CORRENTE ALTERNADA ou CA ou AC

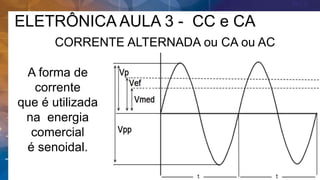

A forma de
corrente
que é utilizada
na energia
comercial
é senoidal.

15. ELETRÔNICA AULA 3 - CC e CA
CORRENTE ALTERNADA ou CA ou AC
v(t)=Vmax.sen(t+)
Vpp = Tens o de pico a pico = 2Vp (Volts)
Vp = Tens o de pico (Volts)
Vef = Tens o eficaz ou Vrms do ingl s Root Mean Square Voltage –
Tens o do valor m dio quadr tico; (Volts)
Valor eficaz: corresponde mesma quantidade de corrente ou tens o
cont nua capaz de produzir a mesma pot ncia de aquecimento.
Vef = 0,707.Vp (Volts)
Vmed = 0,637.Vp (Volts) = Tens o m dia (do semi ciclo positivo)
t = o per odo com o qual a onda senoidal se repete, ou ciclo
(segundos)
f = Freq ncia n mero de repeti es de um per odo ou ciclo em 1
segundo (Hertz)
f=1/t

16. ELETRÔNICA AULA 3 - CC e CA
CORRENTE ALTERNADA ou CA ou AC

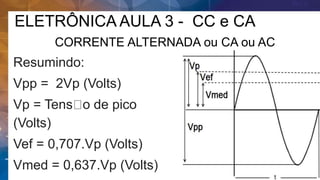

Resumindo:
Vpp = 2Vp (Volts)
Vp = Tens o de pico
(Volts)
Vef = 0,707.Vp (Volts)
Vmed = 0,637.Vp (Volts)

17. ELETRÔNICA AULA 3 - CC e CA

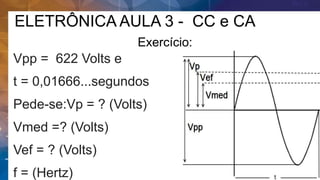

Exercício:
Vpp = 622 Volts e
t = 0,01666...segundos
Pede-se:Vp = ? (Volts)
Vmed =? (Volts)
Vef = ? (Volts)
f = (Hertz)

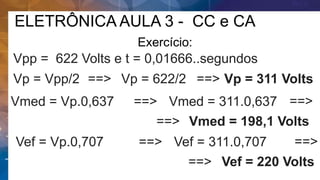

18. ELETRÔNICA AULA 3 - CC e CA
Exercício:
Vpp = 622 Volts e t = 0,01666..segundos
Vp = Vpp/2 ==> Vp = 622/2 ==> Vp = 311 Volts
Vmed = Vp.0,637 ==> Vmed = 311.0,637 ==>
Vmed = 198,1 Volts
==>
Vef = Vp.0,707 ==> Vef = 311.0,707 ==>
Vef = 220 Volts
==>

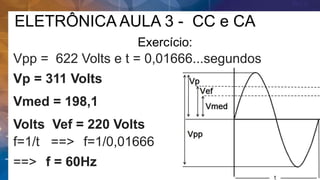

19. ELETRÔNICA AULA 3 - CC e CA
Exercício:
Vpp = 622 Volts e t = 0,01666...segundos
Vp = 311 Volts
Vmed = 198,1
Volts Vef = 220 Volts
f=1/t
f = 60Hz
==> f=1/0,01666
==>

20. ELETRÔNICA AULA 3 - CC e CA

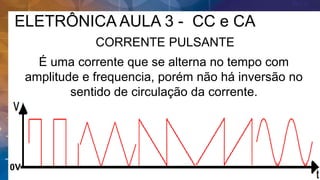

CORRENTE PULSANTE
É uma corrente que se alterna no tempo com
amplitude e frequencia, porém não há inversão no
sentido de circulação da corrente.
0V

21. ELETRÔNICA AULA 3 - CC e CA

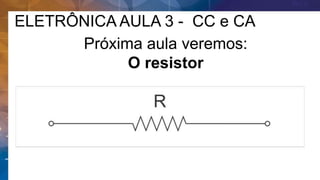

Próxima aula veremos:
O resistor

22. ELETRÔNICA AULA 3 - CC e CA
Link para vídeo-aula no Youtube:
https://youtu.be/KjrN5_6Mr4M
