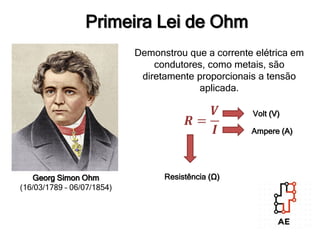

Primeira Lei de Ohm
Téc. Michael Rodrigues
Georg Simon Ohm
(16/03/1789 – 06/07/1854)
Demonstrou que a corrente elétrica em
condutores, como metais, são
diretamente proporcionais a tensão
aplicada.
𝑹 =
𝑽
𝑰
Resistência (Ω)
Volt (V)
Ampere (A)
Primeira Lei de Ohm

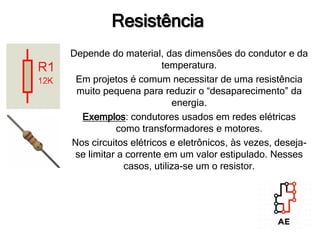

Resistência
Depende do material, das dimensões do condutor e da
temperatura.
Em projetos é comum necessitar de uma resistência
muito pequena para reduzir o “desaparecimento” da
energia.
Exemplos: condutores usados em redes elétricas
como transformadores e motores.
Nos circuitos elétricos e eletrônicos, às vezes, deseja-
se limitar a corrente em um valor estipulado. Nesses
casos, utiliza-se um o resistor.
Tipos de Resistores
Os resistores podem ser fabricados com fio, filme de carbono, filme
metálico.

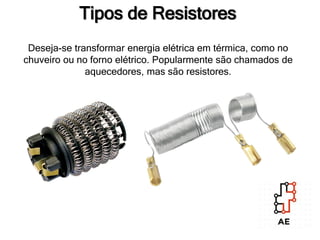

Tipos de Resistores
Deseja-se transformar energia elétrica em térmica, como no
chuveiro ou no forno elétrico. Popularmente são chamados de
aquecedores, mas são resistores.

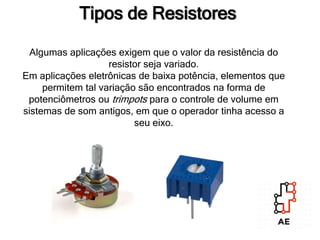

Tipos de Resistores
Algumas aplicações exigem que o valor da resistência do
resistor seja variado.
Em aplicações eletrônicas de baixa potência, elementos que
permitem tal variação são encontrados na forma de
potenciômetros ou trimpots para o controle de volume em
sistemas de som antigos, em que o operador tinha acesso a
seu eixo.

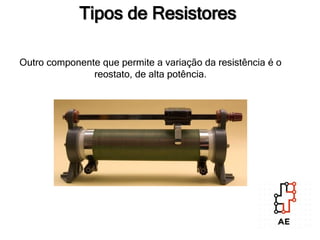

Tipos de Resistores
Outro componente que permite a variação da resistência é o
reostato, de alta potência.

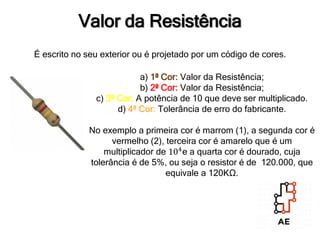

Valor da Resistência
É escrito no seu exterior ou é projetado por um código de cores.
a) 1ª Cor: Valor da Resistência;
b) 2ª Cor: Valor da Resistência;
c) 3ª Cor: A potência de 10 que deve ser multiplicado.
d) 4ª Cor: Tolerância de erro do fabricante.
No exemplo a primeira cor é marrom (1), a segunda cor é
vermelho (2), terceira cor é amarelo que é um
multiplicador de 104
e a quarta cor é dourado, cuja
tolerância é de 5%, ou seja o resistor é de 120.000, que
equivale a 120KΩ.
Código de Cores

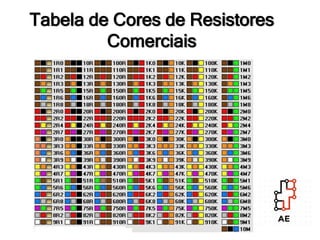

Tabela de Cores de Resistores
Comerciais

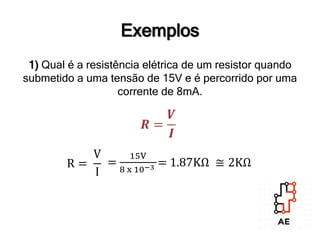

Exemplos
1) Qual é a resistência elétrica de um resistor quando
submetido a uma tensão de 15V e é percorrido por uma
corrente de 8mA.
𝑹 =
𝑽
𝑰
R =
V
I
=
15V
8 x 10−3 = 1.87KΩ ≅ 2KΩ

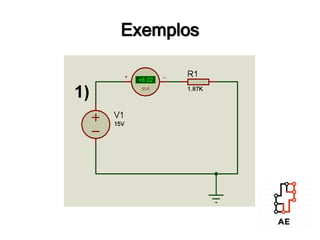

Exemplos

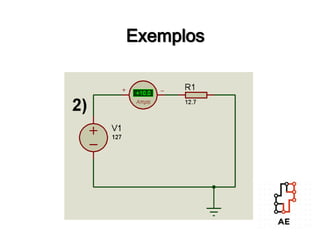

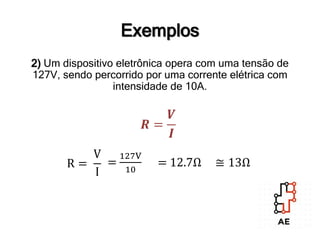

2) Um dispositivo eletrônica opera com uma tensão de
127V, sendo percorrido por uma corrente elétrica com
intensidade de 10A.
Exemplos
𝑹 =
𝑽
𝑰
R =
V
I
=
127V
10
= 12.7Ω ≅ 13Ω
Exemplos

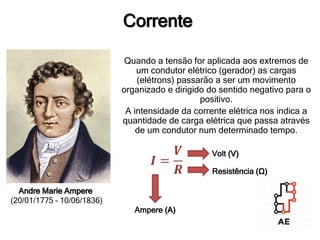

Corrente
Quando a tensão for aplicada aos extremos de
um condutor elétrico (gerador) as cargas
(elétrons) passarão a ser um movimento
organizado e dirigido do sentido negativo para o
positivo.
A intensidade da corrente elétrica nos indica a
quantidade de carga elétrica que passa através
de um condutor num determinado tempo.
Andre Marie Ampere
(20/01/1775 – 10/06/1836)
𝑰 =
𝑽
𝑹 Resistência (Ω)
Volt (V)
Ampere (A)

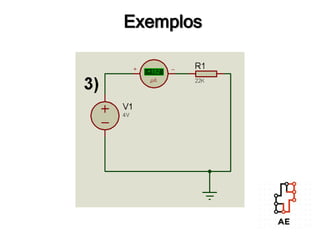

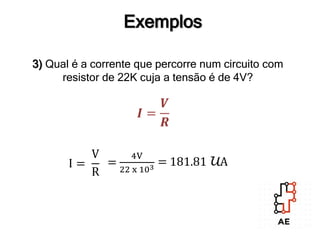

3) Qual é a corrente que percorre num circuito com
resistor de 22K cuja a tensão é de 4V?
Exemplos
𝑰 =
𝑽
𝑹
I =
V
R
=
4V
22 x 103
= 181.81 UA
Exemplos

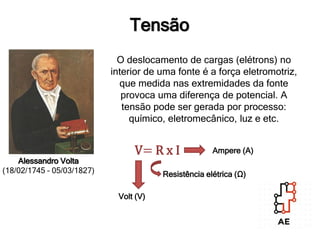

Tensão
O deslocamento de cargas (elétrons) no
interior de uma fonte é a força eletromotriz,
que medida nas extremidades da fonte
provoca uma diferença de potencial. A
tensão pode ser gerada por processo:
químico, eletromecânico, luz e etc.
Alessandro Volta
(18/02/1745 – 05/03/1827)
V= R x I
Volt (V)
Ampere (A)
Resistência elétrica (Ω)
Exemplos

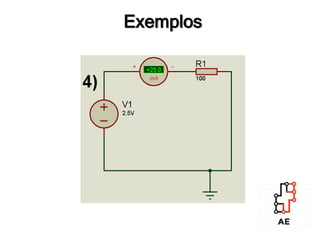

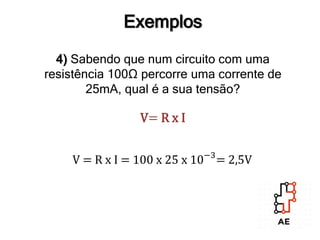

4) Sabendo que num circuito com uma
resistência 100Ω percorre uma corrente de
25mA, qual é a sua tensão?
V= R x I
V = R x I = 100 x 25 x 10−3
= 2,5V
Exemplos
Potência
Potência elétrica é uma grandeza que mede a rapidez com que
a energia elétrica é transformada em outra forma de energia.
James Watt
(19/01/1736) – 25/08/1819)
𝑷 = 𝑽 𝒙 𝑰
Watt (W)
Volt (V)
Ampere (A)

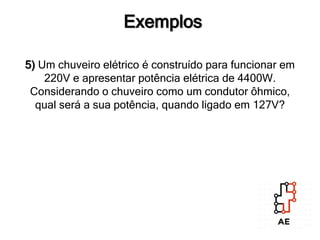

5) Um chuveiro elétrico é construído para funcionar em
220V e apresentar potência elétrica de 4400W.
Considerando o chuveiro como um condutor ôhmico,
qual será a sua potência, quando ligado em 127V?
Exemplos
Resumo
DÚVIDAS ?
