O documento discute os diferentes tipos de gráficos e suas funções. Apresenta os principais tipos como barras, colunas, setores e linhas. Explana sobre eixos, espaçamento e dispersão de valores em gráficos. Fornece exemplos de gráficos de barras, colunas, linhas, setores e polares.

1. GRÁFICOS

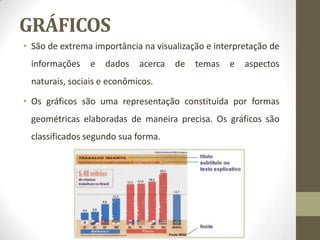

2. GRÁFICOS
• São de extrema importância na visualização e interpretação de
informações e dados acerca de temas e aspectos
naturais, sociais e econômicos.
• Os gráficos são uma representação constituída por formas
geométricas elaboradas de maneira precisa. Os gráficos são
classificados segundo sua forma.

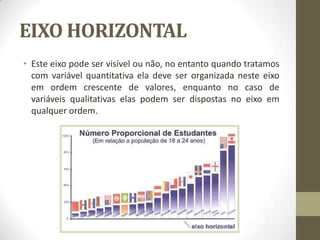

3. EIXO HORIZONTAL
• Este eixo pode ser visível ou não, no entanto quando tratamos
com variável quantitativa ela deve ser organizada neste eixo
em ordem crescente de valores, enquanto no caso de
variáveis qualitativas elas podem ser dispostas no eixo em
qualquer ordem.

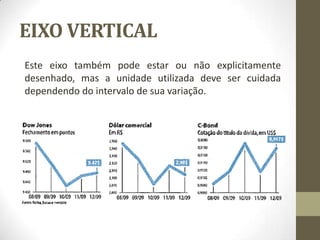

4. EIXO VERTICAL
Este eixo também pode estar ou não explicitamente
desenhado, mas a unidade utilizada deve ser cuidada
dependendo do intervalo de sua variação.

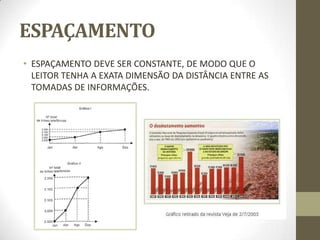

5. ESPAÇAMENTO
• ESPAÇAMENTO DEVE SER CONSTANTE, DE MODO QUE O
LEITOR TENHA A EXATA DIMENSÃO DA DISTÂNCIA ENTRE AS
TOMADAS DE INFORMAÇÕES.

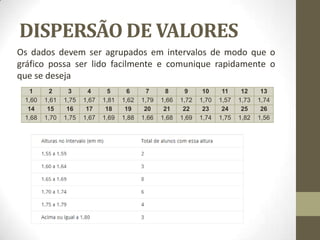

6. DISPERSÃO DE VALORES
1 2 3 4 5 6 7 8 9 10 11 12 13
1,60 1,61 1,75 1,67 1,81 1,62 1,79 1,66 1,72 1,70 1,57 1,73 1,74
14 15 16 17 18 19 20 21 22 23 24 25 26
1,68 1,70 1,75 1,67 1,69 1,88 1,66 1,68 1,69 1,74 1,75 1,82 1,56
Os dados devem ser agrupados em intervalos de modo que o
gráfico possa ser lido facilmente e comunique rapidamente o
que se deseja

7. • Cada tipo de gráficos tem uma função diferente, basicamente
eles são de três tipos:
Principais Gráficos
0
2
4
6
0 2 4 6 0%
20%
40%
60%
80%
100%Barras
Área
Setores (Pizza) Colunas

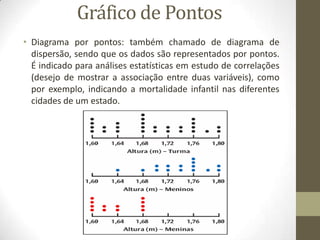

8. Gráfico de Pontos
• Diagrama por pontos: também chamado de diagrama de
dispersão, sendo que os dados são representados por pontos.
É indicado para análises estatísticas em estudo de correlações
(desejo de mostrar a associação entre duas variáveis), como
por exemplo, indicando a mortalidade infantil nas diferentes
cidades de um estado.

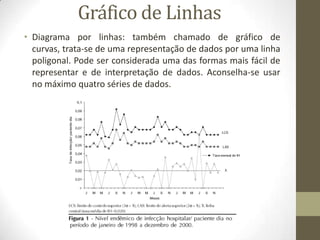

9. Gráfico de Linhas
• Diagrama por linhas: também chamado de gráfico de
curvas, trata-se de uma representação de dados por uma linha
poligonal. Pode ser considerada uma das formas mais fácil de
representar e de interpretação de dados. Aconselha-se usar
no máximo quatro séries de dados.

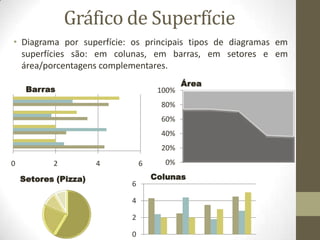

10. Gráfico de Superfície
• Diagrama por superfície: os principais tipos de diagramas em
superfícies são: em colunas, em barras, em setores e em
área/porcentagens complementares.
0
2
4
6
0 2 4 6 0%
20%
40%
60%
80%
100%Barras
Área
Setores (Pizza) Colunas

11. GRÁFICOS EM BARRAS

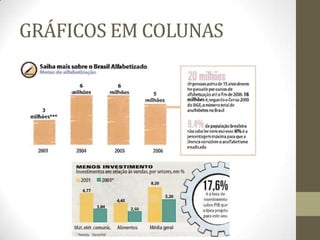

12. GRÁFICOS EM COLUNAS

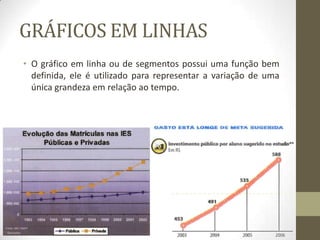

13. GRÁFICOS EM LINHAS
• O gráfico em linha ou de segmentos possui uma função bem
definida, ele é utilizado para representar a variação de uma
única grandeza em relação ao tempo.

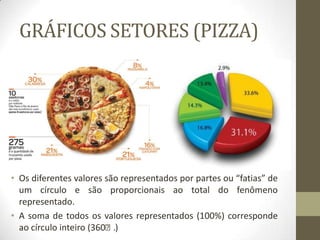

14. GRÁFICOS SETORES (PIZZA)
• Os diferentes valores são representados por partes ou “fatias” de
um círculo e são proporcionais ao total do fenômeno
representado.
• A soma de todos os valores representados (100%) corresponde
ao círculo inteiro (360ᵒ).

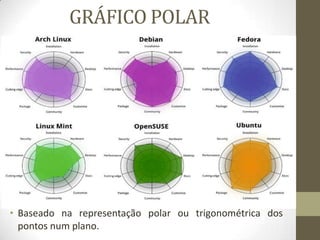

15. GRÁFICO POLAR
• Baseado na representação polar ou trigonométrica dos
pontos num plano.

16. ANALISE O GRÁFICO
DESMATAMENTO NA AMAZÔNIA

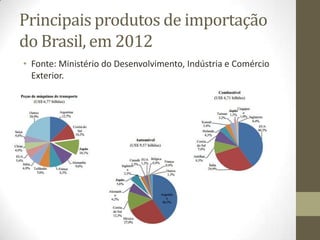

17. Principais produtos de importação
do Brasil, em 2012
• Fonte: Ministério do Desenvolvimento, Indústria e Comércio
Exterior.

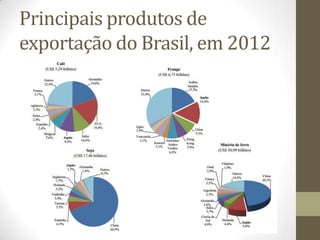

18. Principais produtos de
exportação do Brasil, em 2012

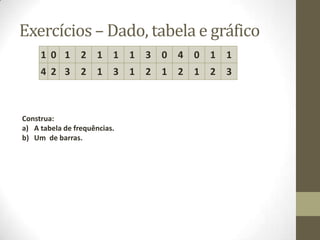

19. Exercícios – Dado, tabela e gráfico
1 0 1 2 1 1 1 3 0 4 0 1 1
4 2 3 2 1 3 1 2 1 2 1 2 3
Construa:
a) A tabela de frequências.
b) Um de barras.

20. RESPOSTA AO EXERCÍCIO
