1. Professor: Hugo Gomes

2. Professor: Hugo Gomes

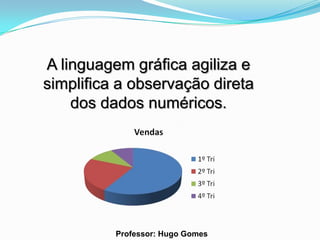

3. A linguagem gráfica agiliza e
simplifica a observação direta
dos dados numéricos.
Professor: Hugo Gomes

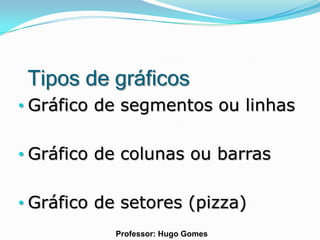

4. Tipos de gráficos
• Gráfico de segmentos ou linhas
• Gráfico de colunas ou barras
• Gráfico de setores (pizza)
Professor: Hugo Gomes

5. Gráfico de segmentos
É utilizado para evidenciar a variação
das grandezas envolvidas em relação
a uma ordem.
Professor: Hugo Gomes

6. Consumo de água de uma residência
de Mar/2009 a Fev/2010
Mês/ano Consumo m³
Fev/2010 58
Jan/2010 57
Dez/2009 63
Nov/2009 36
Out/2009 71 Em qual mês houve
Set/2009 75 MAIOR consumo de
Ago/2009 90
água?
Jul/2009 73
Jun/2009 78
Mai/2009 74
Abr/2009 53
Mar/2009 79
Professor: Hugo Gomes

7. Consumo de água de uma residência
de Mar/2009 a Fev/2010

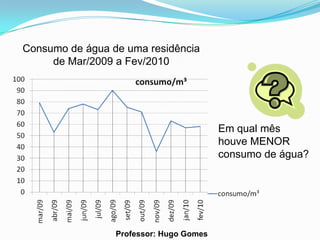

Em qual mês
houve MENOR
consumo de água?
Professor: Hugo Gomes

8. Você achou mais fácil e rápido responder à
pergunta analisando a tabela ou o gráfico?
Professor: Hugo Gomes

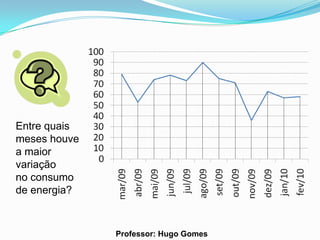

9. Entre quais
meses houve
a maior
variação
no consumo
de energia?
Professor: Hugo Gomes

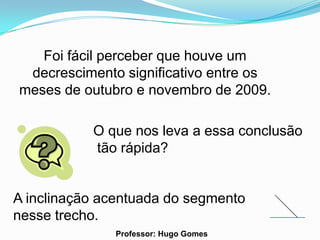

10. Foi fácil perceber que houve um
decrescimento significativo entre os
meses de outubro e novembro de 2009.
O que nos leva a essa conclusão
tão rápida?
A inclinação acentuada do segmento
nesse trecho.
Professor: Hugo Gomes

11. Barragem de Furnas
Itumbiara, Goiás
1024 x 768 - 104k - jpg - www.baixaki.com.br/imagens/wpapers/BXK19987_b...

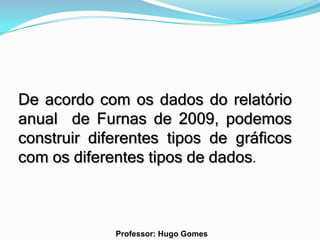

12. De acordo com os dados do relatório
anual de Furnas de 2009, podemos
construir diferentes tipos de gráficos
com os diferentes tipos de dados.
Professor: Hugo Gomes

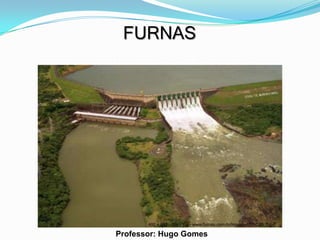

13. FURNAS
400 x 266 - 28k - jpg - www.furnas.com.br/imagens/EFC30_2.jpg
Professor: Hugo Gomes

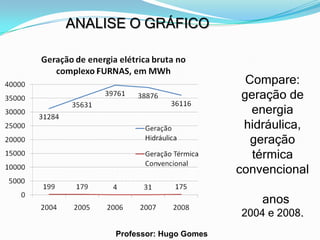

14. ANALISE O GRÁFICO
Compare:
geração de
energia
hidráulica,
geração
térmica
convencional
anos
2004 e 2008.
Professor: Hugo Gomes

15. Pode-se dizer que a
quantidade gerada de
energia hidráulica em
2005 foi igual à
quantidade de energia
térmica convencional?
Explique.
Professor: Hugo Gomes

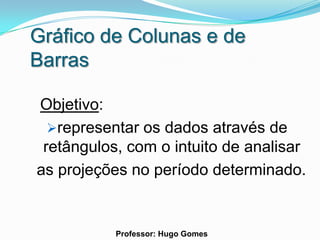

16. Gráfico de Colunas e de
Barras
Objetivo:
representar os dados através de
retângulos, com o intuito de analisar
as projeções no período determinado.
Professor: Hugo Gomes

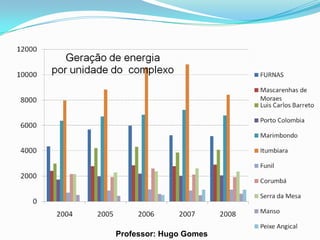

17. Professor: Hugo Gomes

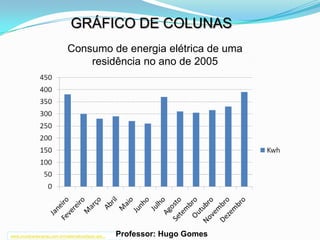

18. GRÁFICO DE COLUNAS
Consumo de energia elétrica de uma
residência no ano de 2005
www.mundoeducacao.com.br/matematica/tipos-gra... Professor: Hugo Gomes

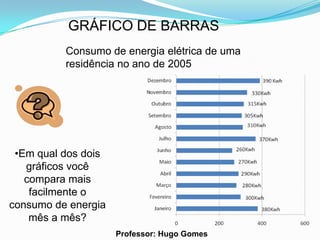

19. GRÁFICO DE BARRAS
Consumo de energia elétrica de uma
residência no ano de 2005
•Em qual dos dois
gráficos você
compara mais
facilmente o
consumo de energia
mês a mês?
Professor: Hugo Gomes

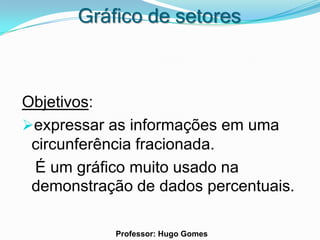

20. Gráfico de setores
Objetivos:
expressar as informações em uma
circunferência fracionada.
É um gráfico muito usado na
demonstração de dados percentuais.
Professor: Hugo Gomes

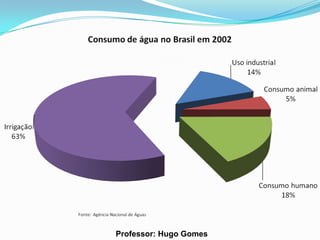

21. Professor: Hugo Gomes

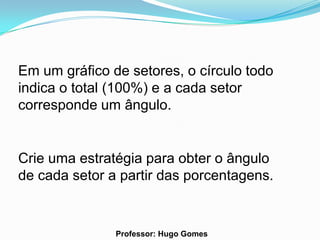

22. Em um gráfico de setores, o círculo todo
indica o total (100%) e a cada setor
corresponde um ângulo.
Crie uma estratégia para obter o ângulo
de cada setor a partir das porcentagens.
Professor: Hugo Gomes

23. A preocupação com a
preservação do nosso
planeta levou vários
países a se
conscientizarem da
necessidade de
www.laquaparla.blogger.com.br/2006_10_01_arch. .. reciclar.
Professor: Hugo Gomes

24. Obra de Vik Muniz
Professor: Hugo Gomes

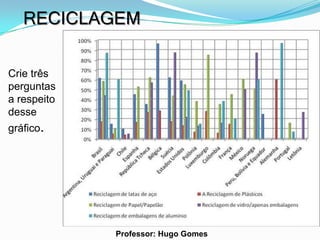

25. RECICLAGEM
Crie três
perguntas
a respeito
desse
gráfico.
Professor: Hugo Gomes

26. No painel
“Carlão”, criação do
artista plástico Vik
Muniz, a coleta do
lixo reciclável com
suas dimensões
sociais.
Professor: Hugo Gomes

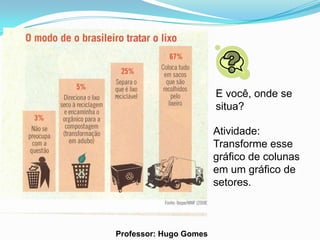

27. E você, onde se
situa?
Atividade:
Transforme esse
gráfico de colunas
em um gráfico de
setores.
Professor: Hugo Gomes

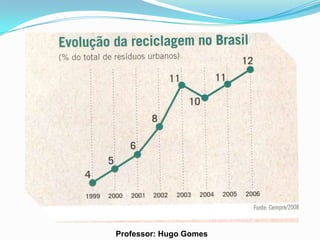

28. Professor: Hugo Gomes

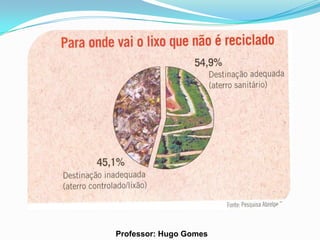

29. Professor: Hugo Gomes

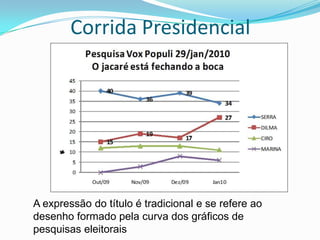

30. Corrida Presidencial
A expressão do título é tradicional e se refere ao
desenho formado pela curva dos gráficos de
pesquisas eleitorais

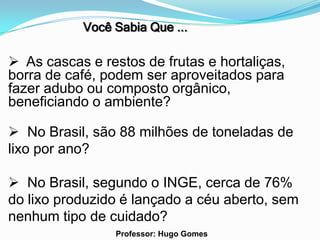

31. Você Sabia Que ...
 As cascas e restos de frutas e hortaliças,
borra de café, podem ser aproveitados para
fazer adubo ou composto orgânico,
beneficiando o ambiente?
 No Brasil, são 88 milhões de toneladas de
lixo por ano?
 No Brasil, segundo o INGE, cerca de 76%
do lixo produzido é lançado a céu aberto, sem
nenhum tipo de cuidado?
Professor: Hugo Gomes

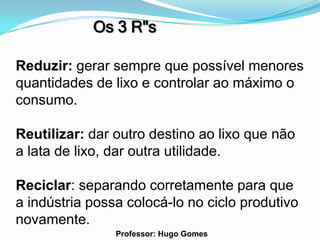

32. Os 3 R"s
Reduzir: gerar sempre que possível menores
quantidades de lixo e controlar ao máximo o
consumo.
Reutilizar: dar outro destino ao lixo que não
a lata de lixo, dar outra utilidade.
Reciclar: separando corretamente para que
a indústria possa colocá-lo no ciclo produtivo
novamente.
Professor: Hugo Gomes

33. Para refletir
Professor: Hugo Gomes

34. Gráficos e população
533 x 400 - 26k - jpg - luizmullerpt.files.wordpress.com/2009/08/bras...
390 x 390 - 73k - gif - 1.bp.blogspot.com/.../s400/mini_27.gif
Professor: Hugo Gomes

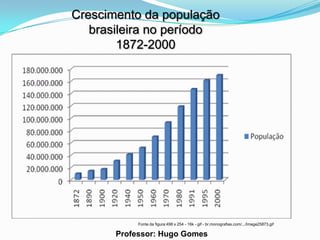

35. Crescimento da população
brasileira no período
1872-2000
Fonte da figura:498 x 254 - 16k - gif - br.monografias.com/.../Image25873.gif
Professor: Hugo Gomes

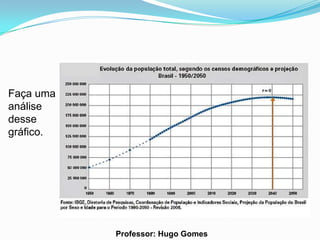

36. Faça uma
análise
desse
gráfico.
Professor: Hugo Gomes

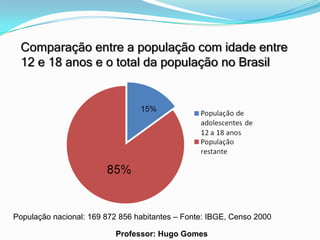

37. Comparação entre a população com idade entre
12 e 18 anos e o total da população no Brasil
População nacional: 169 872 856 habitantes – Fonte: IBGE, Censo 2000
Professor: Hugo Gomes
