G.P.S
O documento descreve o sistema de posicionamento global (GPS) utilizando satélites. O GPS usa 24 satélites em órbita para calcular a posição de um receptor medindo o tempo que levam os sinais para chegar de cada satélite. A precisão pode ser melhorada usando correção diferencial ou comparando a leitura de um receptor fixo em local conhecido.
Mais conteúdo relacionado
G.P.S
- 1. Ecologia de Populações GlobalPositioning System (GPS) Prof. Dr. Harold Gordon Fowler popecologia@hotmail.com

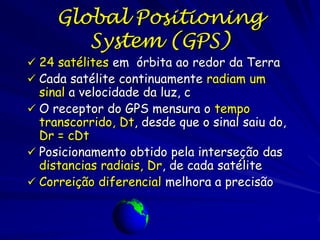

- 2. Global Positioning System (GPS) 24 satélites em órbita ao redor da Terra Cada satélite continuamente radiam um sinal a velocidade da luz, c O receptor do GPS mensura o tempo transcorrido, Dt, desde que o sinal saiu do, Dr = cDt Posicionamento obtido pela interseção das distancias radiais, Dr, de cada satélite Correição diferencial melhora a precisão

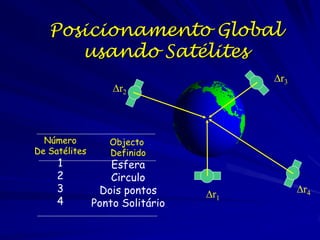

- 3. Posicionamento Global usando Satélites Dr3 Dr2 Número Objecto De Satélites Definido 1 Esfera 2 Circulo 3 Dois pontos Dr4 Dr1 4 Ponto Solitário

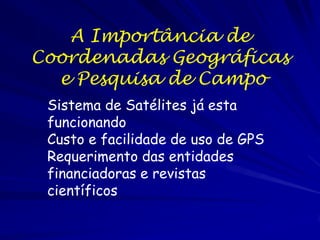

- 4. A Importância de CoordenadasGeográficas e Pesquisa de Campo Sistema de Satélites já esta funcionando Custo e facilidade de uso de GPS Requerimento das entidades financiadoras e revistas científicos
- 5. Carta Imagem deSatélite

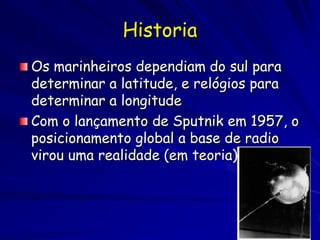

- 6. Historia Os marinheiros dependiamdo sul para determinar a latitude, e relógios para determinar a longitude Com o lançamento de Sputnik em 1957, o posicionamento global a base de radio virou uma realidade (em teoria)
- 7. TRANSITO Foi um formacru de GPS usando somente um satélite (1960s) – Submarinas usaram o sistema – Pode ser usado somente a cada 35 a 45 minutos – Submarina precisava ficar parada

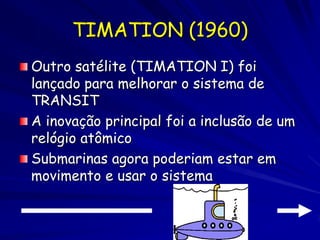

- 8. TIMATION (1960) Outro satélite(TIMATION I) foi lançado para melhorar o sistema de TRANSIT A inovação principal foi a inclusão de um relógio atômico Submarinas agora poderiam estar em movimento e usar o sistema

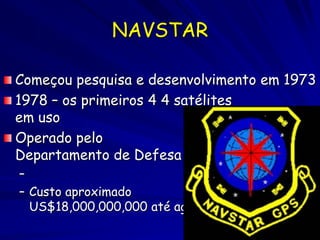

- 9. NAVSTAR Começou pesquisa edesenvolvimento em 1973 1978 – os primeiros 4 4 satélites em uso Operado pelo Departamento de Defesa – – Custo aproximado US$18,000,000,000 até agora…

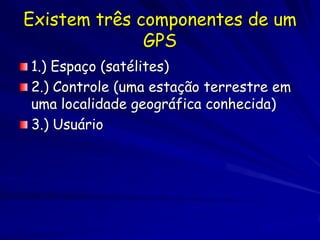

- 10. Existem três componentesde um GPS 1.) Espaço (satélites) 2.) Controle (uma estação terrestre em uma localidade geográfica conhecida) 3.) Usuário

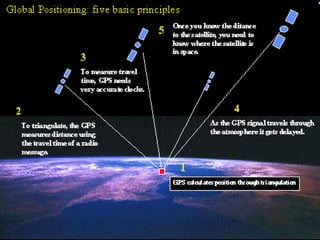

- 11.

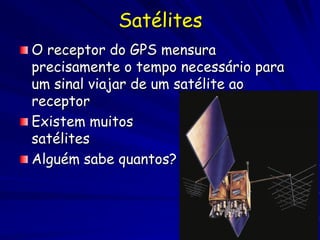

- 12. Satélites O receptor doGPS mensura precisamente o tempo necessário para um sinal viajar de um satélite ao receptor Existem muitos satélites Alguém sabe quantos?

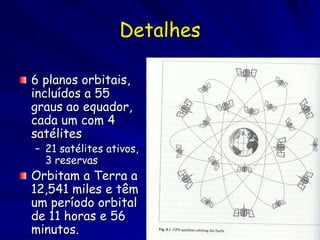

- 13. Detalhes 6 planos orbitais, incluídosa 55 graus ao equador, cada um com 4 satélites – 21 satélites ativos, 3 reservas Orbitam a Terra a 12,541 miles e têm um período orbital de 11 horas e 56 minutos.
- 14.

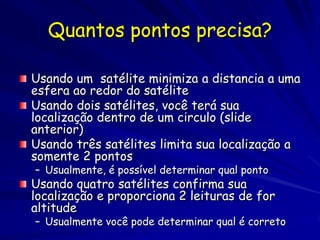

- 15. Quantos pontos precisa? Usandoum satélite minimiza a distancia a uma esfera ao redor do satélite Usando dois satélites, você terá sua localização dentro de um circulo (slide anterior) Usando três satélites limita sua localização a somente 2 pontos – Usualmente, é possível determinar qual ponto Usando quatro satélites confirma sua localização e proporciona 2 leituras de for altitude – Usualmente você pode determinar qual é correto

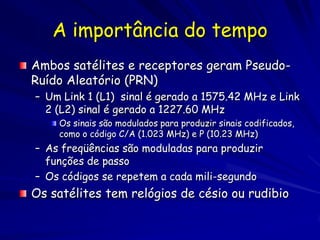

- 16. A importância dotempo Ambos satélites e receptores geram Pseudo- Ruído Aleatório (PRN) – Um Link 1 (L1) sinal é gerado a 1575.42 MHz e Link 2 (L2) sinal é gerado a 1227.60 MHz Os sinais são modulados para produzir sinais codificados, como o código C/A (1.023 MHz) e P (10.23 MHz) – As freqüências são moduladas para produzir funções de passo – Os códigos se repetem a cada mili-segundo Os satélites tem relógios de césio ou rudibio

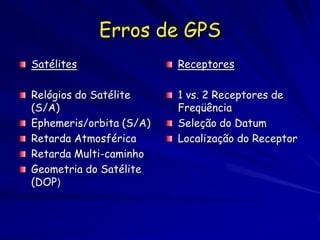

- 17. Erros de GPS Satélites Receptores Relógios do Satélite 1 vs. 2 Receptores de (S/A) Freqüência Ephemeris/orbita (S/A) Seleção do Datum Retarda Atmosférica Localização do Receptor Retarda Multi-caminho Geometria do Satélite (DOP)
- 18. Certeza e Precisão Precisão Sem Certeza, sem sem Precisão Certeza Certeza Certeza e sem Precisão Precisão
- 19. GPS Diferencial GPS temtrês componentes – controle, usuário, e espaço Pode usar o controle (uma unidade de GPS que opera continuamente de uma localidade conhecida) para retirar parte do erro – GPS diferencial após processamento – GPS diferencial no tempo real – WAAS (Wide Area Augmentation System)

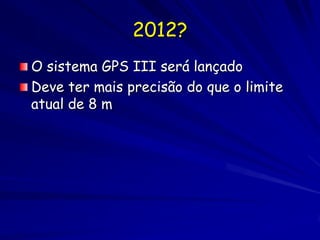

- 20. 2012? O sistema GPSIII será lançado Deve ter mais precisão do que o limite atual de 8 m
