O documento discute o conceito de sensoriamento remoto, como os sensores captam a energia refletida da superfície terrestre para obter imagens. Ele também explica os tipos de sensores, níveis de coleta de dados, espectro eletromagnético, resoluções de imagem e características dos sensores de satélite CBERS.

1. Sensoriamento Remoto
ERÍLIO DA SILVA; JADSON MORAIS; LUCIANO LIMA; LUIZA ROCHA.

2. INTRODUÇÃO

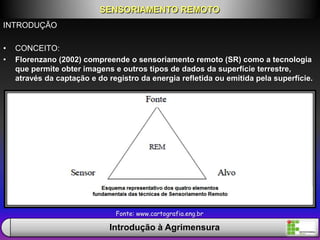

• CONCEITO:
• Florenzano (2002) compreende o sensoriamento remoto (SR) como a tecnologia
que permite obter imagens e outros tipos de dados da superfície terrestre,
através da captação e do registro da energia refletida ou emitida pela superfície.
SENSORIAMENTO REMOTO
Introdução à Agrimensura
Fonte: www.cartografia.eng.br

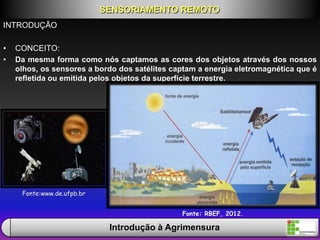

3. INTRODUÇÃO
• CONCEITO:
• Da mesma forma como nós captamos as cores dos objetos através dos nossos
olhos, os sensores a bordo dos satélites captam a energia eletromagnética que é
refletida ou emitida pelos objetos da superfície terrestre.
SENSORIAMENTO REMOTO
Introdução à Agrimensura
Fonte:www.de.ufpb.br
Fonte: RBEF, 2012.

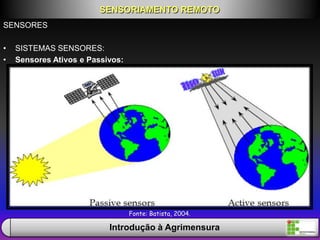

4. SENSORES
• SISTEMAS SENSORES:
• Sensores Ativos e Passivos:
SENSORIAMENTO REMOTO
Introdução à Agrimensura
Fonte: Batista, 2004.

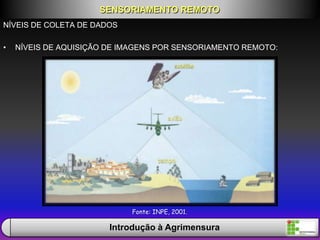

5. NÍVEIS DE COLETA DE DADOS
• NÍVEIS DE AQUISIÇÃO DE IMAGENS POR SENSORIAMENTO REMOTO:
SENSORIAMENTO REMOTO
Introdução à Agrimensura
Fonte: INPE, 2001.

6. SENSORES
• SISTEMAS SENSORES:
• Componentes do Sistema Coletor:
►Coletor: recebe a energia através de uma lente, espelho, antenas, etc...
►Detector: capta a energia coletada de uma determinada faixa do espectro;
►Processador: o sinal registrado é submetido a um processamento
(revelador, amplificação, etc.) através do qual se obtém o produto; e
►Produto: contém a informação necessária ao usuário.
SENSORIAMENTO REMOTO
Introdução à Agrimensura
Fonte: Batista, 2004.

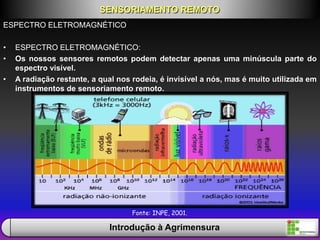

7. ESPECTRO ELETROMAGNÉTICO
• ESPECTRO ELETROMAGNÉTICO:
• Os nossos sensores remotos podem detectar apenas uma minúscula parte do
espectro visível.
• A radiação restante, a qual nos rodeia, é invisível a nós, mas é muito utilizada em
instrumentos de sensoriamento remoto.
SENSORIAMENTO REMOTO
Introdução à Agrimensura
Fonte: INPE, 2001.

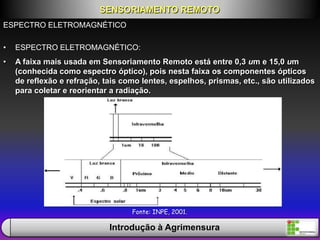

8. ESPECTRO ELETROMAGNÉTICO
• ESPECTRO ELETROMAGNÉTICO:
• A faixa mais usada em Sensoriamento Remoto está entre 0,3 um e 15,0 um
(conhecida como espectro óptico), pois nesta faixa os componentes ópticos
de reflexão e refração, tais como lentes, espelhos, prismas, etc., são utilizados
para coletar e reorientar a radiação.
Fonte: INPE, 2001.
SENSORIAMENTO REMOTO
Introdução à Agrimensura

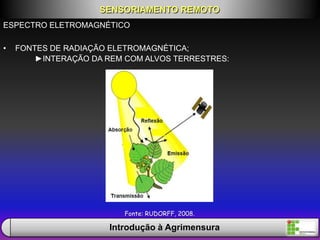

9. ESPECTRO ELETROMAGNÉTICO
• FONTES DE RADIAÇÃO ELETROMAGNÉTICA;
Fonte: RUDORFF, 2008.
SENSORIAMENTO REMOTO
Introdução à Agrimensura
►INTERAÇÃO DA REM COM ALVOS TERRESTRES:

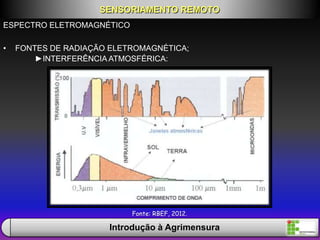

10. ESPECTRO ELETROMAGNÉTICO
• FONTES DE RADIAÇÃO ELETROMAGNÉTICA;
Fonte: RBEF, 2012.
SENSORIAMENTO REMOTO
Introdução à Agrimensura
►INTERFERÊNCIA ATMOSFÉRICA:

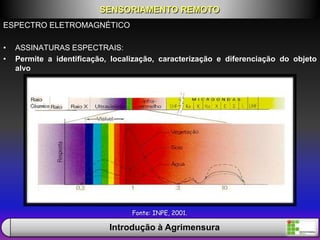

11. ESPECTRO ELETROMAGNÉTICO
• ASSINATURAS ESPECTRAIS:
• Permite a identificação, localização, caracterização e diferenciação do objeto
alvo
SENSORIAMENTO REMOTO
Introdução à Agrimensura
Fonte: INPE, 2001.

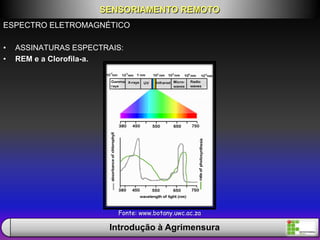

12. ESPECTRO ELETROMAGNÉTICO
• ASSINATURAS ESPECTRAIS:
• REM e a Clorofila-a.
SENSORIAMENTO REMOTO
Introdução à Agrimensura
Fonte: www.botany.uwc.ac.za

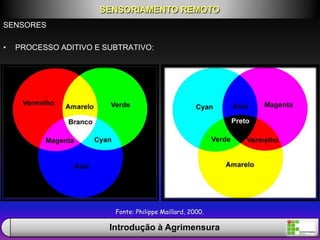

13. SENSORES
• PROCESSO ADITIVO E SUBTRATIVO:
Fonte: Philippe Maillard, 2000.
SENSORIAMENTO REMOTO
Introdução à Agrimensura

14. CARACTERÍSTICAS TÉCNICAS DAS IMAGENS
• RESOLUÇÕES:
► Resolução Espacial;
► Resolução Temporal;
► Resolução Espectral; e
► Resolução Radiométrica.
SENSORIAMENTO REMOTO
Introdução à Agrimensura

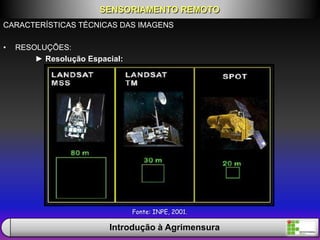

15. CARACTERÍSTICAS TÉCNICAS DAS IMAGENS
• RESOLUÇÕES:
► Resolução Espacial:
SENSORIAMENTO REMOTO
Introdução à Agrimensura
Fonte: INPE, 2001.

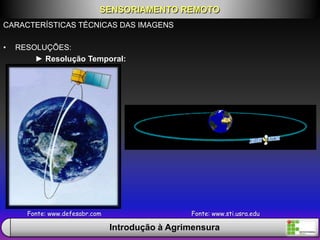

16. CARACTERÍSTICAS TÉCNICAS DAS IMAGENS
• RESOLUÇÕES:
► Resolução Temporal:
Fonte: www.defesabr.com
SENSORIAMENTO REMOTO
Introdução à Agrimensura
Fonte: www.sti.usra.edu

17. CARACTERÍSTICAS TÉCNICAS DAS IMAGENS
• RESOLUÇÕES:
► Resolução Espectral:
Fonte: RBEF, 2012.
SENSORIAMENTO REMOTO
Introdução à Agrimensura

18. =
Imagem Landsat da cidade de Porto Alegre.
CARACTERÍSTICAS TÉCNICAS DAS IMAGENS
• RESOLUÇÕES:
► Resolução Espectral:
SENSORIAMENTO REMOTO
Introdução à Agrimensura

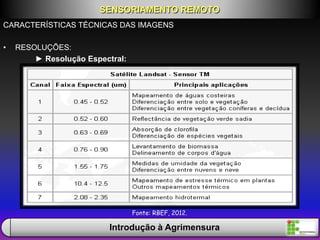

19. CARACTERÍSTICAS TÉCNICAS DAS IMAGENS
• RESOLUÇÕES:
► Resolução Espectral:
SENSORIAMENTO REMOTO
Introdução à Agrimensura
Fonte: RBEF, 2012.

20. CARACTERÍSTICAS TÉCNICAS DAS IMAGENS
• RESOLUÇÕES:
► Resolução Radiométrica:
Resolução de 2 bits = 22 = 4 níveis
de cinza
Resolução de 8 bits = 28 = 256
níveis de cinza
SENSORIAMENTO REMOTO
Introdução à Agrimensura

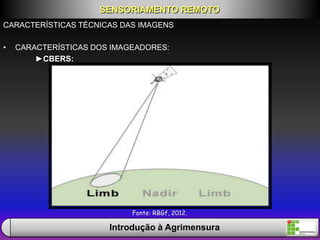

21. CARACTERÍSTICAS TÉCNICAS DAS IMAGENS
• CARACTERÍSTICAS DOS IMAGEADORES:
►CBERS:
SENSORIAMENTO REMOTO
Introdução à Agrimensura
Fonte: RBGf, 2012.

22. REFERÊNCIAS BIBLIOGRÁFICAS
• Batista, G.T. Apostila de fotointerpretação. Disponível em:
<http://www.agro.unitau.br/sensor_remoto/Apostila_Sensores_Digitais_Fotografia_A
erea.pdf> Acesso em: 25 fevereiro 2013.
• Moreira, M. A. Fundamentos do sensoriamento remoto e metodologias de
aplicação. São José dos Campos. Instituto Nacional de Pesquisas Espaciais
(INPE). 2011. 208p.
• RBGf. Revista Brasileira de Geofísica. Disponível em: <http://sys2.sbgf.org.br/revista/>
Acesso em: 19 fevereiro 2013.
• RBEF. Revista Brasileira de Ensino de Física. Disponível em:
<http://www.sbfisica.org.br/rbef/edicoes.shtml> Acesso em: 27 fevereiro 2013.
• Rudorff, B. Introdução ao Sensoriamento Remoto. São José dos Campos, 2008.
Instituto Nacional de Pesquisas Espaciais (INPE). Disponível em:
<http://www.dgi.inpe.br/ndc/html/s24112008/Bernardo/Introducao_SR-
s24112008.pdf>. Acesso em: 15 março 2013.
