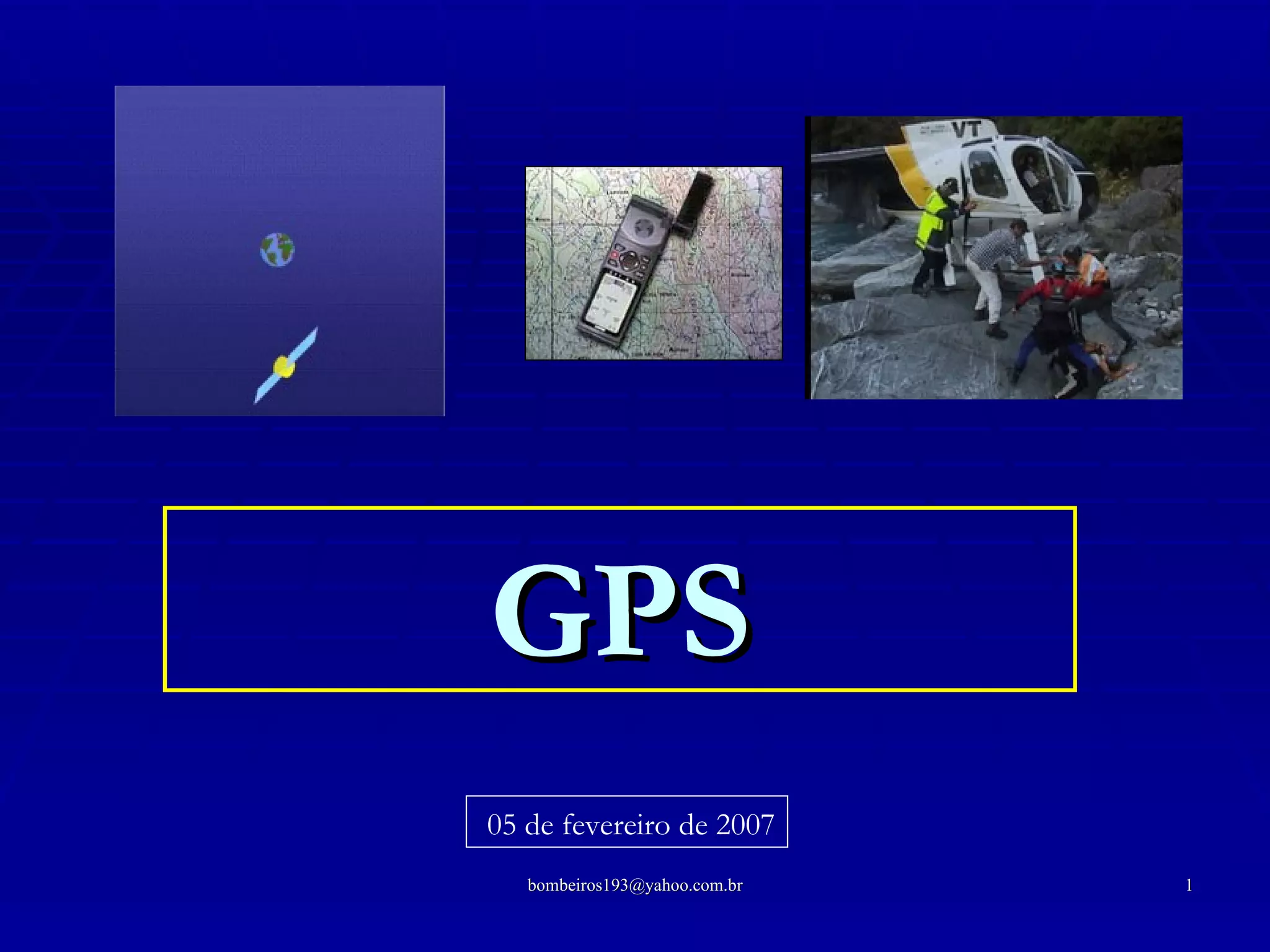

1. GPS 05 de fevereiro de 2007

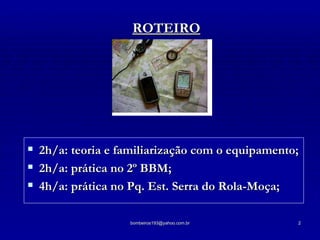

2. ROTEIRO 2h/a: teoria e familiarização com o equipamento; 2h/a: prática no 2º BBM; 4h/a: prática no Pq. Est. Serra do Rola-Moça;

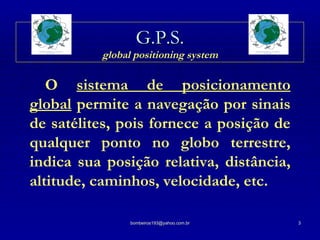

3. G.P.S. global positioning system O sistema de posicionamento global permite a navegação por sinais de satélites, pois fornece a posição de qualquer ponto no globo terrestre, indica sua posição relativa, distância, altitude, caminhos, velocidade, etc.

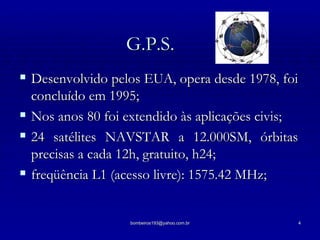

4. G.P.S. Desenvolvido pelos EUA, opera desde 1978, foi concluído em 1995; Nos anos 80 foi extendido às aplicações civis; 24 satélites NAVSTAR a 12.000SM, órbitas precisas a cada 12h, gratuito, h24; freqüência L1 (acesso livre): 1575.42 MHz;

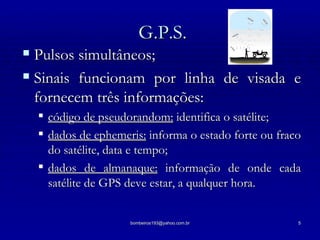

5. G.P.S. Pulsos simultâneos; Sinais funcionam por linha de visada e fornecem três informações: código de pseudorandom: identifica o satélite; dados de ephemeris: informa o estado forte ou fraco do satélite, data e tempo; dados de almanaque: informação de onde cada satélite de GPS deve estar, a qualquer hora.

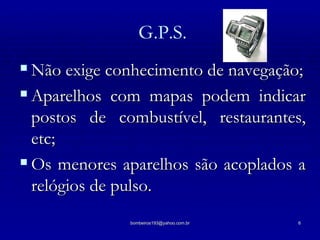

6. Não exige conhecimento de navegação; Aparelhos com mapas podem indicar postos de combustível, restaurantes, etc; Os menores aparelhos são acoplados a relógios de pulso. G.P.S.

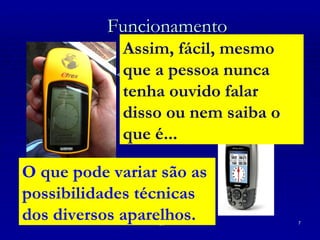

7. Funcionamento Passo 1 O aparelho envia sinais aos satélites e, ao recebê-los de volta, calcula sua posição na Terra; Passo 2 Pronto! Siga a seta. Assim, fácil, mesmo que a pessoa nunca tenha ouvido falar disso ou nem saiba o que é... O que pode variar são as possibilidades técnicas dos diversos aparelhos.

8. Triangulação; Para lat e long são necessários 3 satélites; Com 4 é possível obter lat , long e alt ; As demais são fornecidas por comparação; Precisão: em média, 15m (Garmin Etrex ). Funcionamento

9. Triangulação Ponto correto Ponto louco, descartado pelo 4º satélite

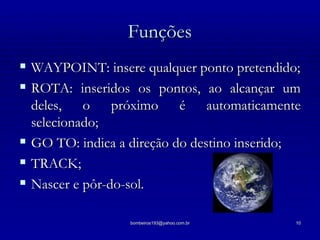

10. Funções WAYPOINT: insere qualquer ponto pretendido; ROTA: inseridos os pontos, ao alcançar um deles, o próximo é automaticamente selecionado; GO TO: indica a direção do destino inserido; TRACK; Nascer e pôr-do-sol.

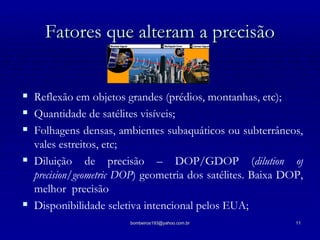

11. Fatores que alteram a precisão Reflexão em objetos grandes (prédios, montanhas, etc); Quantidade de satélites visíveis; Folhagens densas, ambientes subaquáticos ou subterrâneos, vales estreitos, etc; Diluição de precisão – DOP/GDOP ( dilution of precision/geometric DOP ) geometria dos satélites. Baixa DOP, melhor precisão Disponibilidade seletiva intencional pelos EUA;

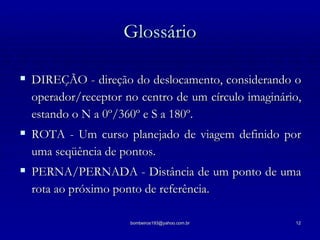

12. Glossário DIREÇÃO - direção do deslocamento, considerando o operador/receptor no centro de um círculo imaginário, estando o N a 0º/360º e S a 180º. ROTA - Um curso planejado de viagem definido por uma seqüência de pontos. PERNA/PERNADA - Distância de um ponto de uma rota ao próximo ponto de referência.

13. Garmin e-trex ouro exibe: altitude, velocidade atual e média, nascer e pôr-do-sol, distâncias percorridas, tempo de viagem, etc; icones: 500 com nomes e símbolos gráficos; tracks (trilhas): automático track log ; memória para 10 traçados, permite retraçar o caminho; 20 rotas reversíveis com até 124 waypoints cada; formato de posição: Lat/Lon, UTM/UPS, Maidenhead, MGRS e outras grades; atualização: a cada segundo, continuamente; tempo de aquisição: quente: 15s, frio: 45s; autolocate : 2 min;

14. precisão: até 100 a 5m (incluindo alt), V: 0,05m/s; datums: padrãoWGS84; em MG córrego alegre; receptor: 12 canais paralelos, track contínuo; à prova d'água, 2 pilhas AA alcalinas (até 18 h no modo usual) tamanho: 11.2 x 5.1 x 3.0cm e peso: 150g com pilhas; tela: 5,4 x 2,7cm, LCD com iluminação; variação de temperatura: -15°C a 70°C; armazenamento de dados por tempo indefinido. Garmin e-trex ouro

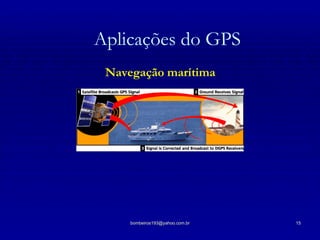

15. Aplicações do GPS Navegação marítima

16. Aplicações do GPS Navegação aérea

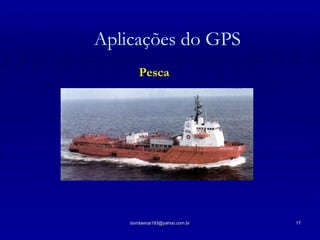

17. Aplicações do GPS Pesca

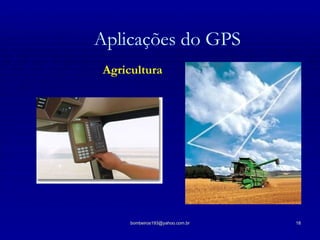

18. Aplicações do GPS Agricultura

19. Aplicações do GPS Topografia

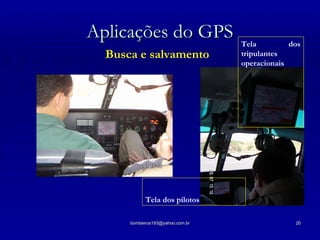

20. Aplicações do GPS Busca e salvamento Tela dos tripulantes operacionais Tela dos pilotos

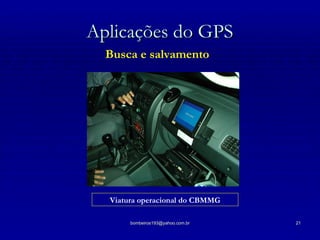

21. Aplicações do GPS Busca e salvamento Viatura operacional do CBMMG

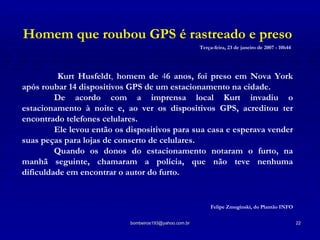

22. Homem que roubou GPS é rastreado e preso Terça-feira, 23 de janeiro de 2007 - 10h44 Kurt Husfeldt , homem de 4 6 anos, foi preso em Nova York após roubar 14 dispositivos GPS de um estacionamento na cidade. De acordo com a imprensa local Kurt invadiu o estacionamento à noite e, ao ver os dispositivos GPS, acreditou ter encontrado telefones celulares. Ele levou então os dispositivos para sua casa e esperava vender suas peças para lojas de conserto de celulares. Quando os donos do estacionamento notaram o furto, na manhã seguinte, chamaram a polícia, que não teve nenhuma dificuldade em encontrar o autor do furto. Felipe Zmoginski, do Plantão INFO
