1. Projeções
Cartográficas

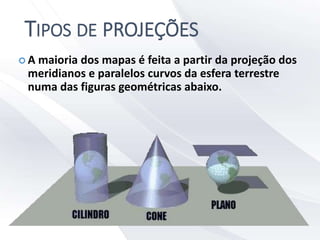

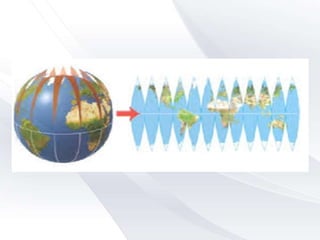

6. TIPOS DE PROJEÇÕES
 A maioria dos mapas é feita a partir da projeção dos
meridianos e paralelos curvos da esfera terrestre
numa das figuras geométricas abaixo.

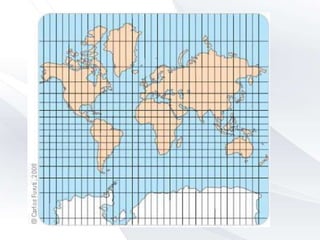

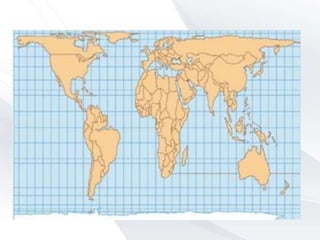

7. PROJEÇÃO CILÍNDRICA
• Na projeção cilíndrica, a superfície terrestre é
projetada sobre um cilindro.

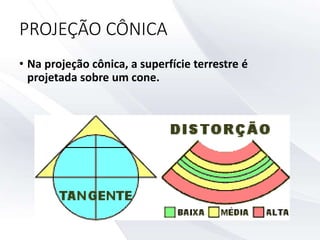

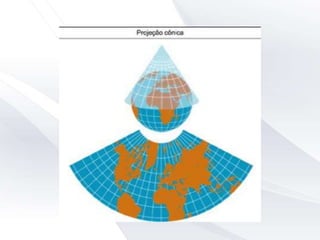

10. PROJEÇÃO CÔNICA
• Na projeção cônica, a superfície terrestre é
projetada sobre um cone.

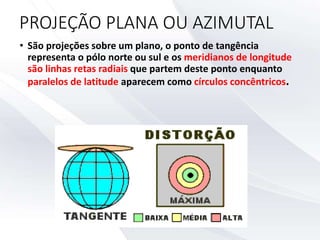

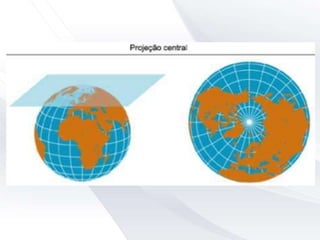

12. PROJEÇÃO PLANA OU AZIMUTAL
• São projeções sobre um plano, o ponto de tangência
representa o pólo norte ou sul e os meridianos de longitude
são linhas retas radiais que partem deste ponto enquanto
paralelos de latitude aparecem como círculos concêntricos.

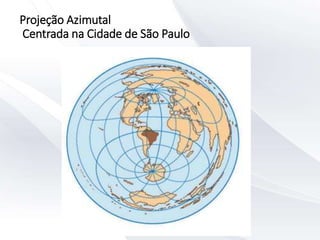

14. Projeção Azimutal
Centrada na Cidade de São Paulo

15. Conformes – mantém as formas das áreas.
Equivalentes – mantém o tamanho das áreas.
Equidistantes – mantém as distâncias lineares
(a partir de um centro), mas apresentam
distorções nas áreas e nas formas.
Afiláticas – Não mantém características.

16. PROJEÇÕES CARTOGRÁFICAS
1- Projeções
Conformes –
- Preserva os ângulos.
- Mantém a forma
- Distorce-se o
tamanho das áreas no
mapa
MERCATOR, cilíndrico conforme

17. PROJEÇÕES CARTOGRÁFICAS
2) Projeções Equivalentes ou Isométricas –
-Não deformam áreas, conservando uma relação constante da área, ou
seja o tamanho real
- Alteram as Formas
Peters, cilíndrico equivalente

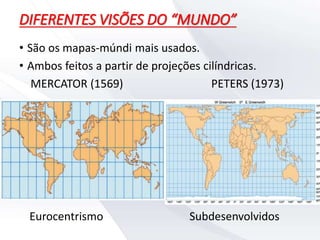

18. DIFERENTES VISÕES DO “MUNDO”
• São os mapas-múndi mais usados.
• Ambos feitos a partir de projeções cilíndricas.
MERCATOR (1569) PETERS (1973)
Eurocentrismo Subdesenvolvidos

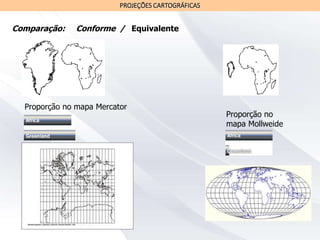

19. PROJEÇÕES CARTOGRÁFICAS
Comparação: Conforme / Equivalente
Proporção no mapa Mercator
Proporção no
mapa Mollweide

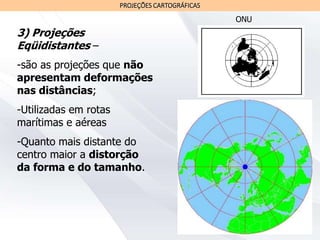

20. PROJEÇÕES CARTOGRÁFICAS
3) Projeções
Eqüidistantes –
-são as projeções que não
apresentam deformações
nas distâncias;
-Utilizadas em rotas
marítimas e aéreas
-Quanto mais distante do
centro maior a distorção
da forma e do tamanho.
ONU

21. PROJEÇÕES CARTOGRÁFICAS
Projeções Afiláticas –
- não possui nenhuma das propriedades anteriores.
- equivalência, conformidade e eqüidistância variam

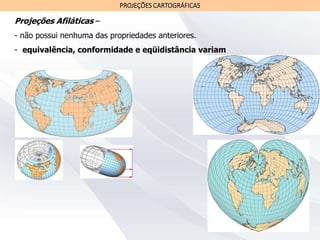

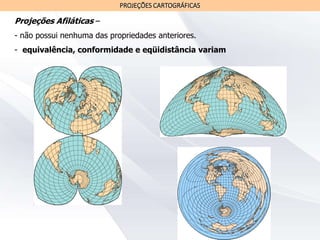

22. PROJEÇÕES CARTOGRÁFICAS
Projeções Afiláticas –
- não possui nenhuma das propriedades anteriores.
- equivalência, conformidade e eqüidistância variam

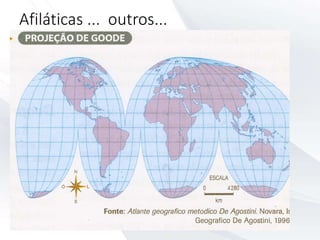

23. Afiláticas ... outros...

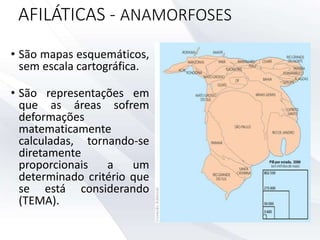

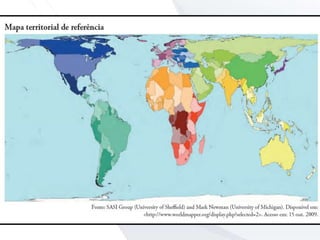

24. AFILÁTICAS - ANAMORFOSES
• São mapas esquemáticos,
sem escala cartográfica.
• São representações em
que as áreas sofrem
deformações
matematicamente
calculadas, tornando-se
diretamente
proporcionais a um
determinado critério que
se está considerando
(TEMA).

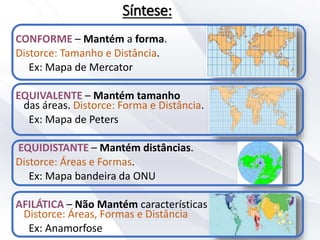

28. Síntese:
CONFORME – Mantém a forma.
Distorce: Tamanho e Distância.
Ex: Mapa de Mercator
EQUIVALENTE – Mantém tamanho
das áreas. Distorce: Forma e Distância.
Ex: Mapa de Peters
EQUIDISTANTE – Mantém distâncias.
Distorce: Áreas e Formas.
Ex: Mapa bandeira da ONU
AFILÁTICA – Não Mantém características
Distorce: Áreas, Formas e Distância
Ex: Anamorfose
