3_Segur Eletricidade _Revisão de Eletricidade Básica.ppt
- 1. Revisão Revisão Eletricidade básica Eletricidade básica CORRENTEELÉTRICA CORRENTE ELÉTRICA
- 2. Matéria Matéria É tudo aquiloque possui massa e ocupa lugar no espaço.
- 3.
- 4.

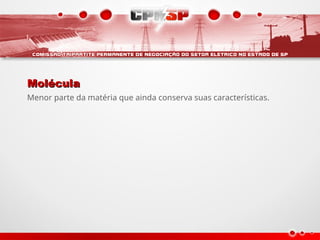

- 5. Molécula Molécula Menor parte damatéria que ainda conserva suas características.

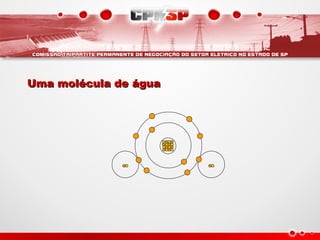

- 6. Uma molécula deágua Uma molécula de água

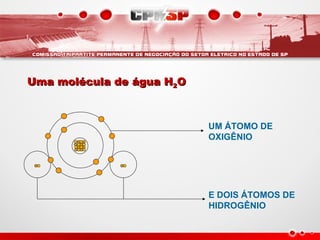

- 7. UM ÁTOMO DE OXIGÊNIO EDOIS ÁTOMOS DE HIDROGÊNIO Uma molécula de água H Uma molécula de água H2 2O O

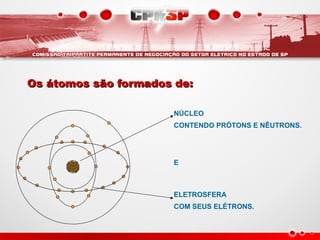

- 8. NÚCLEO CONTENDO PRÓTONS ENÊUTRONS. E ELETROSFERA COM SEUS ELÉTRONS. Os átomos são formados de: Os átomos são formados de:

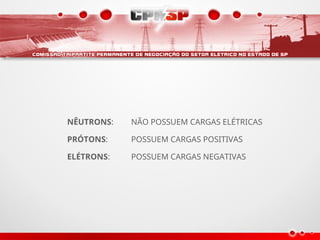

- 9. NÊUTRONS: NÃO POSSUEMCARGAS ELÉTRICAS PRÓTONS: POSSUEM CARGAS POSITIVAS ELÉTRONS: POSSUEM CARGAS NEGATIVAS

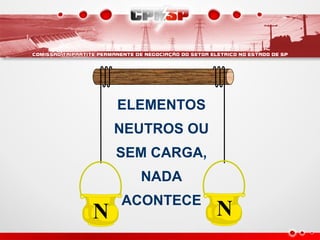

- 10. N N ELEMENTOS NEUTROS OU SEMCARGA, NADA ACONTECE

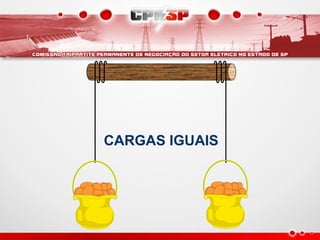

- 11.

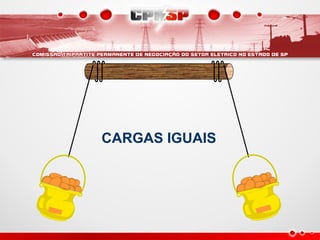

- 12.

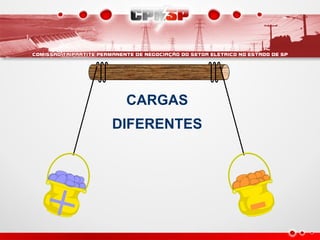

- 13.

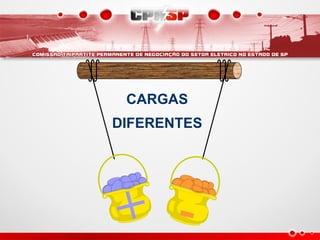

- 14.

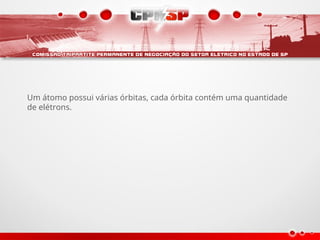

- 15. Um átomo possuivárias órbitas, cada órbita contém uma quantidade de elétrons.

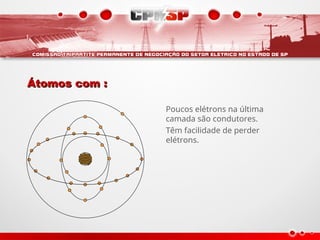

- 16. Átomos com : Átomoscom : Poucos elétrons na última camada são condutores. Têm facilidade de perder elétrons.
- 17. Átomos com : Átomoscom : Muitos elétrons na última camada são isolantes. Tem facilidade de receber elétrons.

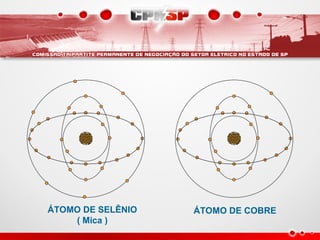

- 18. ÁTOMO DE SELÊNIO (Mica ) ÁTOMO DE COBRE

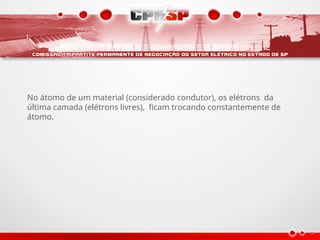

- 19. No átomo deum material (considerado condutor), os elétrons da última camada (elétrons livres), ficam trocando constantemente de átomo.

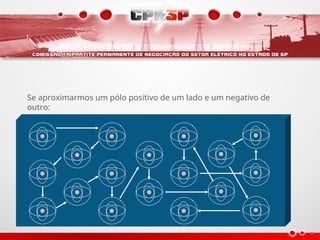

- 20. Se aproximarmos umpólo positivo de um lado e um negativo de outro:

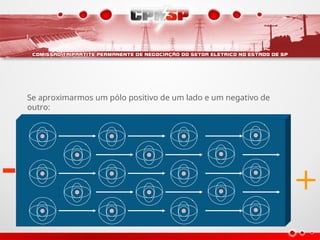

- 21. + - Se aproximarmos umpólo positivo de um lado e um negativo de outro:

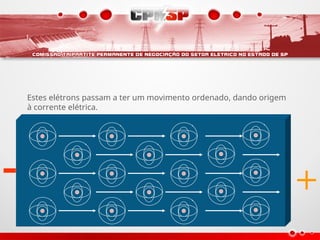

- 22. + - Estes elétrons passama ter um movimento ordenado, dando origem à corrente elétrica.

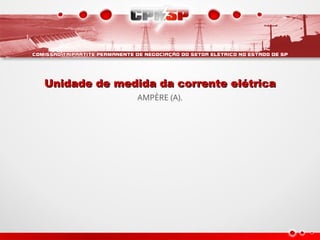

- 23. Unidade de medidada corrente elétrica Unidade de medida da corrente elétrica AMPÈRE (A).

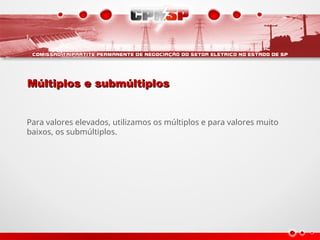

- 24. Múltiplos e submúltiplos Múltiplose submúltiplos Para valores elevados, utilizamos os múltiplos e para valores muito baixos, os submúltiplos.

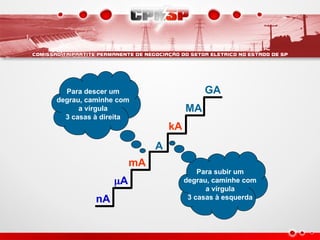

- 25. A kA MA GA nA A mA Para descer um degrau,caminhe com a vírgula 3 casas à direita Para subir um degrau, caminhe com a vírgula 3 casas à esquerda
- 26. 0,023 0,0625 200 6600 = 23 mA A = 62,5mA A = 0,2 kA A = 6,6 kA A
- 27. Corrente elétrica -é o movimento ordenado dos elétrons no interior de um condutor. Símbolo - I (intensidade de corrente elétrica) Unidade - ampère (A)

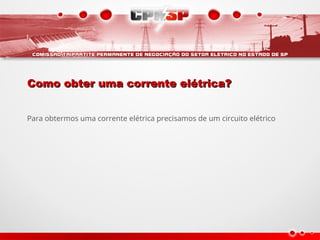

- 28. Como obter umacorrente elétrica? Como obter uma corrente elétrica? Para obtermos uma corrente elétrica precisamos de um circuito elétrico
- 29. Circuito elétrico Circuito elétrico Paraobtermos um circuito elétrico, são necessários três elementos:
- 30. São eles: São eles: Gerador,Condutor e Carga.

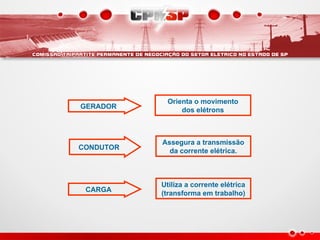

- 31. GERADOR Orienta o movimento doselétrons CONDUTOR Assegura a transmissão da corrente elétrica. CARGA Utiliza a corrente elétrica (transforma em trabalho)

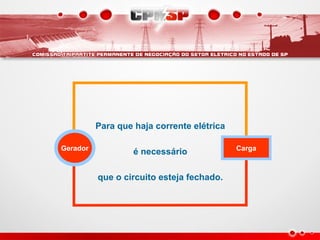

- 32. Para que hajacorrente elétrica é necessário que o circuito esteja fechado. Gerador Carga

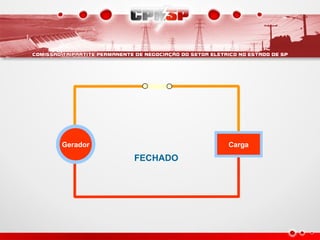

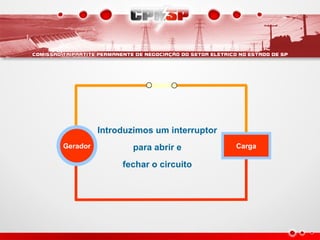

- 33. Introduzimos um interruptor paraabrir e fechar o circuito Gerador Carga

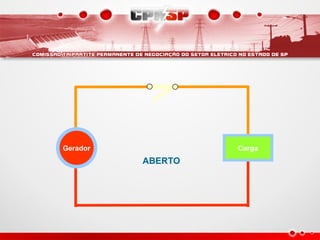

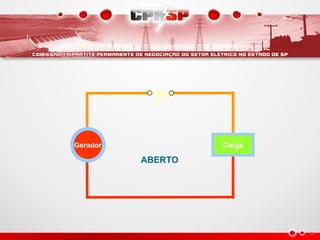

- 34.
- 35.
- 36.
- 37.

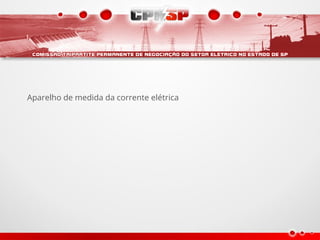

- 38. Aparelho de medidada corrente elétrica

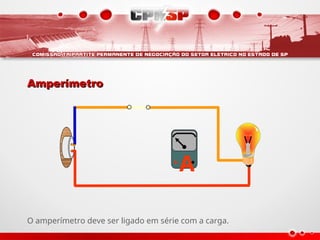

- 39. A Amperímetro Amperímetro O amperímetro deveser ligado em série com a carga.

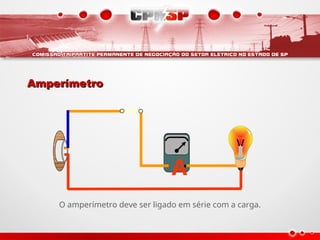

- 40. A A Amperímetro Amperímetro O amperímetro deveser ligado em série com a carga.
- 41. Cuidados na utilizaçãodo amperímetro

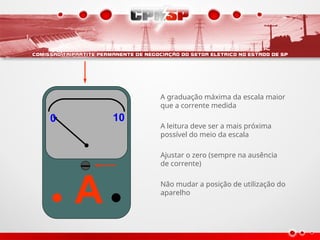

- 42. A 0 10 0 10 Agraduação máxima da escala maior que a corrente medida A leitura deve ser a mais próxima possível do meio da escala Ajustar o zero (sempre na ausência de corrente) Não mudar a posição de utilização do aparelho
- 43.
- 44.

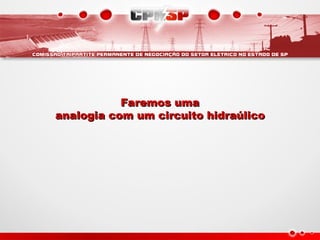

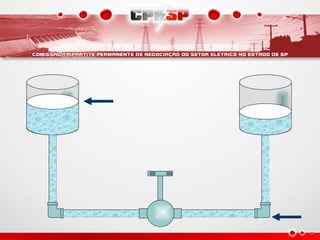

- 45. Faremos uma Faremos uma analogiacom um circuito hidraúlico analogia com um circuito hidraúlico

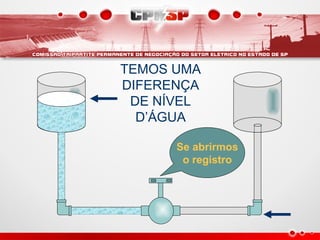

- 46. TEMOS UMA DIFERENÇA DE NÍVEL D’ÁGUA Seabrirmos o registro

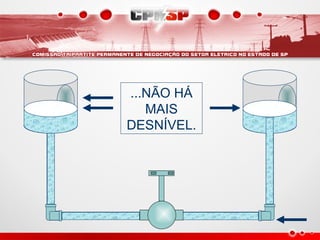

- 49.

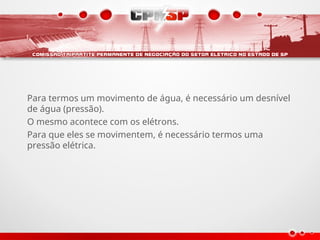

- 50. Para termos ummovimento de água, é necessário um desnível de água (pressão). O mesmo acontece com os elétrons. Para que eles se movimentem, é necessário termos uma pressão elétrica.

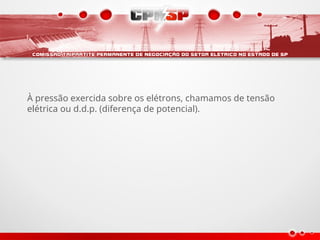

- 51. À pressão exercidasobre os elétrons, chamamos de tensão elétrica ou d.d.p. (diferença de potencial).

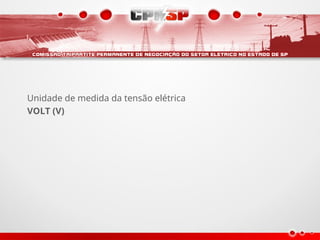

- 52. Unidade de medidada tensão elétrica VOLT (V)

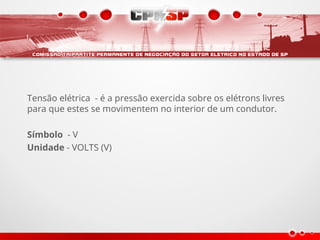

- 53. Tensão elétrica -é a pressão exercida sobre os elétrons livres para que estes se movimentem no interior de um condutor. Símbolo - V Unidade - VOLTS (V)

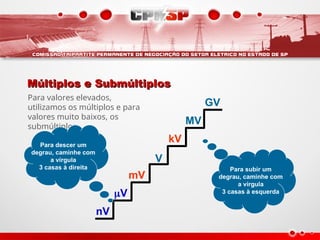

- 54. V kV MV GV nV V mV Múltiplos e Submúltiplos Múltiplose Submúltiplos Para valores elevados, utilizamos os múltiplos e para valores muito baixos, os submúltiplos. Para descer um degrau, caminhe com a vírgula 3 casas à direita Para subir um degrau, caminhe com a vírgula 3 casas à esquerda

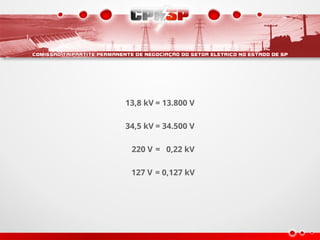

- 55. 13,8 kV =13.800 V 34,5 kV = 34.500 V 220 V = 0,22 kV 127 V = 0,127 kV

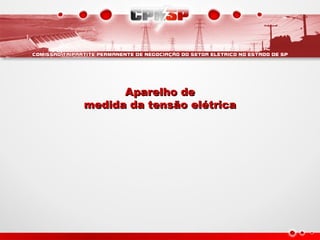

- 56. Aparelho de Aparelho de medidada tensão elétrica medida da tensão elétrica

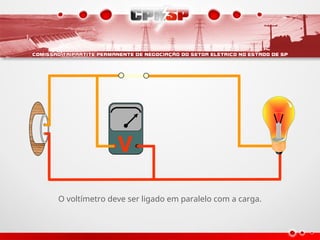

- 57. V V O voltímetro deveser ligado em paralelo com a carga.
- 58. Cuidados na utilizaçãodo voltímetro Cuidados na utilização do voltímetro

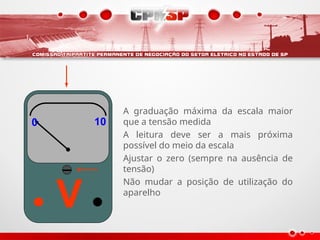

- 59. V 0 10 0 10 Agraduação máxima da escala maior que a tensão medida A leitura deve ser a mais próxima possível do meio da escala Ajustar o zero (sempre na ausência de tensão) Não mudar a posição de utilização do aparelho
- 60.
- 61. Revisão Revisão Eletricidade básica Eletricidade básica RESISTÊNCIAELÉTRICA RESISTÊNCIA ELÉTRICA

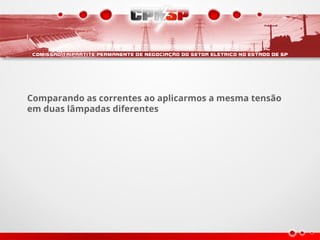

- 62. Comparando as correntesao aplicarmos a mesma tensão em duas lâmpadas diferentes

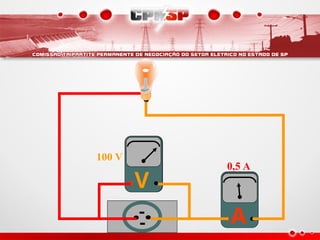

- 63.

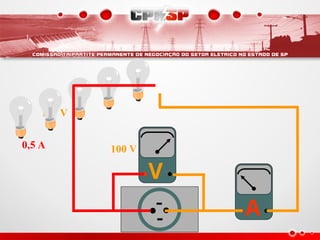

- 64. 0,5 A 100 V 100V A V

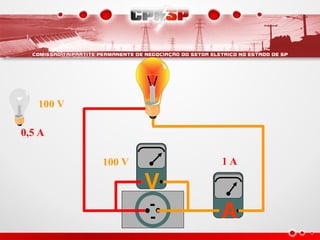

- 65. 0,5 A 100 V A 100V V 1 A

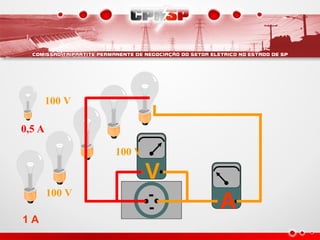

- 66. 0,5 A 100 V V A 100V 100 V 1 A

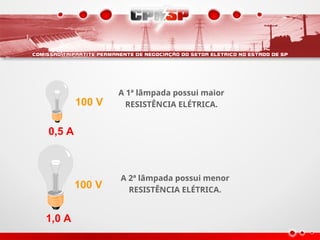

- 67. A 1ª lâmpadapossui maior RESISTÊNCIA ELÉTRICA. 1,0 A 100 V 0,5 A 100 V A 2ª lâmpada possui menor RESISTÊNCIA ELÉTRICA.

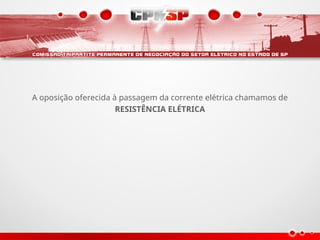

- 68. A oposição oferecidaà passagem da corrente elétrica chamamos de RESISTÊNCIA ELÉTRICA

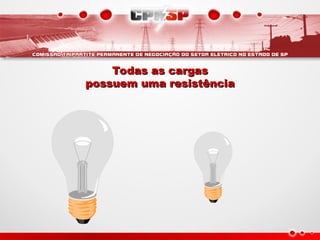

- 69. Todas as cargas Todasas cargas possuem uma resistência possuem uma resistência

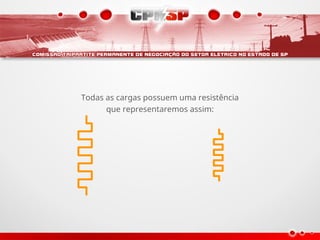

- 70. Todas as cargaspossuem uma resistência que representaremos assim:
- 71. OHM (). Unidade demedida da resistência elétrica Unidade de medida da resistência elétrica

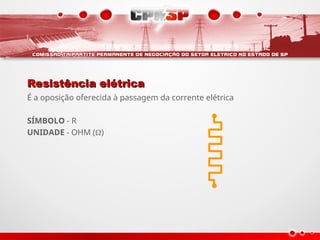

- 72. Resistência elétrica Resistência elétrica Éa oposição oferecida à passagem da corrente elétrica SÍMBOLO - R UNIDADE - OHM ()

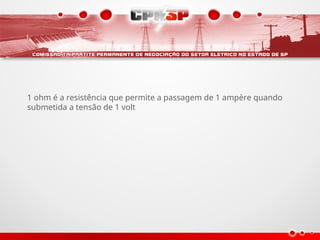

- 73. 1 ohm éa resistência que permite a passagem de 1 ampère quando submetida a tensão de 1 volt

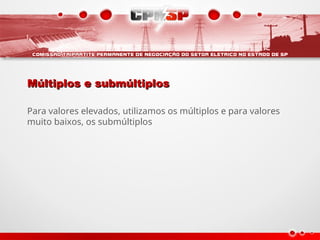

- 74. Múltiplos e submúltiplos Múltiplose submúltiplos Para valores elevados, utilizamos os múltiplos e para valores muito baixos, os submúltiplos

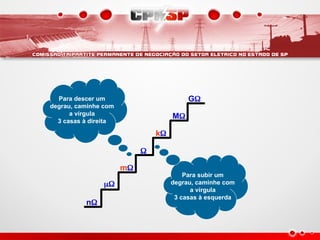

- 75. k M G n m Para descer um degrau,caminhe com a vírgula 3 casas à direita Para subir um degrau, caminhe com a vírgula 3 casas à esquerda

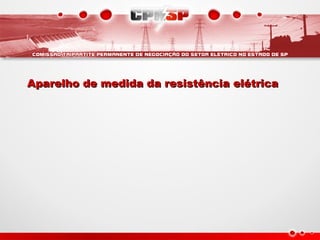

- 76. Aparelho de medidada resistência elétrica Aparelho de medida da resistência elétrica

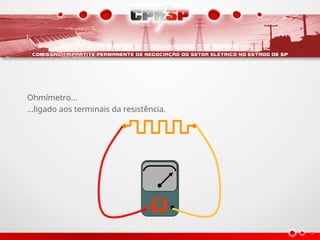

- 77. Ohmímetro... ...ligado aos terminaisda resistência.

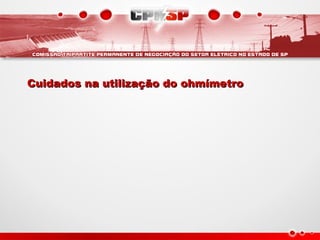

- 78. Cuidados na utilizaçãodo ohmímetro Cuidados na utilização do ohmímetro

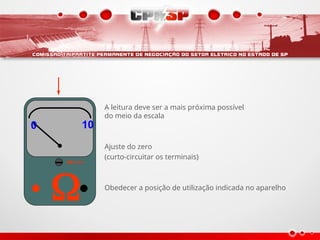

- 79. 0 10 0 10 Aleitura deve ser a mais próxima possível do meio da escala Ajuste do zero (curto-circuitar os terminais) Obedecer a posição de utilização indicada no aparelho

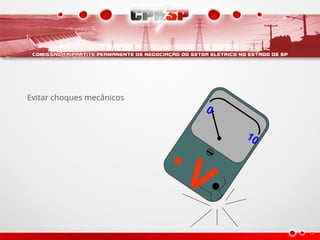

- 80. 0 10 Evitar choques mecânicos Evitarchoques mecânicos
- 81.

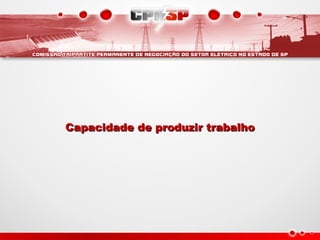

- 82. Capacidade de produzirtrabalho Capacidade de produzir trabalho
- 83. 200 kg 50kg Fazendo a analogia com duas pessoas as duas são capazes de realizar trabalho

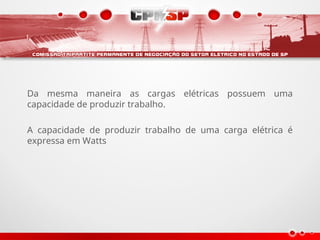

- 84. Da mesma maneiraas cargas elétricas possuem uma capacidade de produzir trabalho. A capacidade de produzir trabalho de uma carga elétrica é expressa em Watts
- 85. Potência da lâmpada Potênciada lâmpada Capacidade de produzir trabalho de 100 W Se for ligada a uma fonte de 127 V

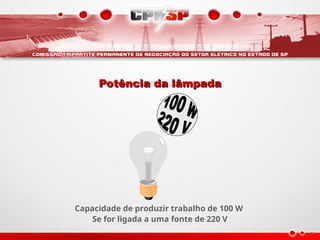

- 86. Potência da lâmpada Potênciada lâmpada Capacidade de produzir trabalho de 100 W Se for ligada a uma fonte de 220 V

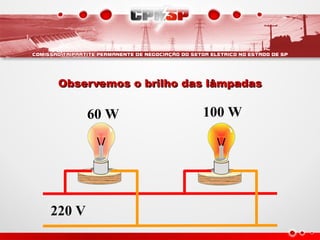

- 87. 100 W 60 W 220V Observemos o brilho das lâmpadas Observemos o brilho das lâmpadas

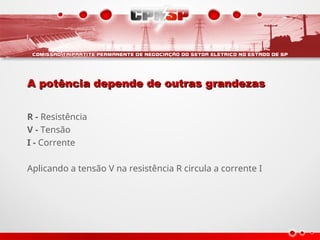

- 88. A potência dependede outras grandezas A potência depende de outras grandezas R - Resistência V - Tensão I - Corrente Aplicando a tensão V na resistência R circula a corrente I
- 89. Assim temos: P =R x I2 e P = V x I NOS APEGAREMOS MAIS À SEGUNDA

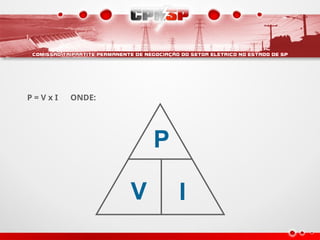

- 90. P V I P =V x I ONDE:

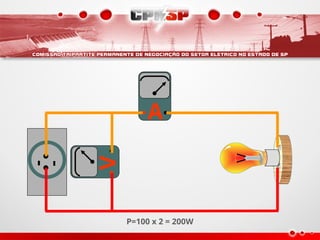

- 91. A V P=100 x 2= 200W

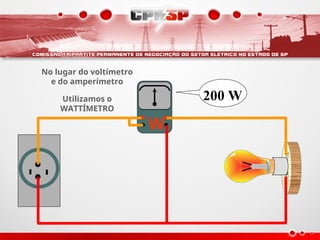

- 92. W 200 W No lugardo voltímetro e do amperímetro Utilizamos o WATTÍMETRO
- 93. Como vimos aleitura do wattímetro é igual ao produto V x I

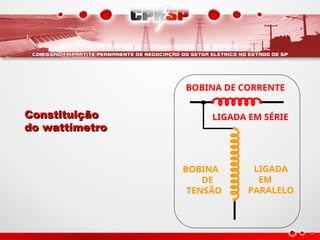

- 94. BOBINA DE TENSÃO BOBINA DE CORRENTE LIGADAEM SÉRIE LIGADA EM PARALELO Constituição Constituição do wattímetro do wattímetro

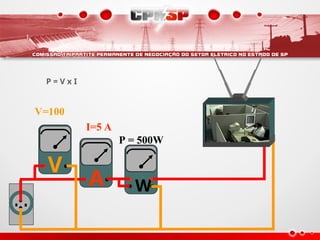

- 95. A V W V=100 P = 500W P= V x I I=5 A

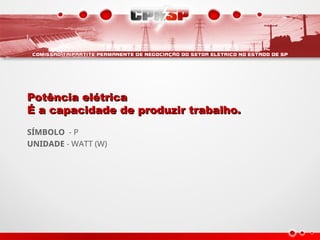

- 96. Potência elétrica Potência elétrica Éa capacidade de produzir trabalho. É a capacidade de produzir trabalho. SÍMBOLO - P UNIDADE - WATT (W)
