O documento aborda conceitos fundamentais de eletricidade, incluindo corrente elétrica, tensão e resistência elétrica. A corrente elétrica é o movimento ordenado de elétrons em um condutor, enquanto a tensão é a pressão necessária para este movimento, e a resistência é a oposição à passagem da corrente. Também menciona a relação entre potência, tensão e corrente, sendo a potência expressa em watts.

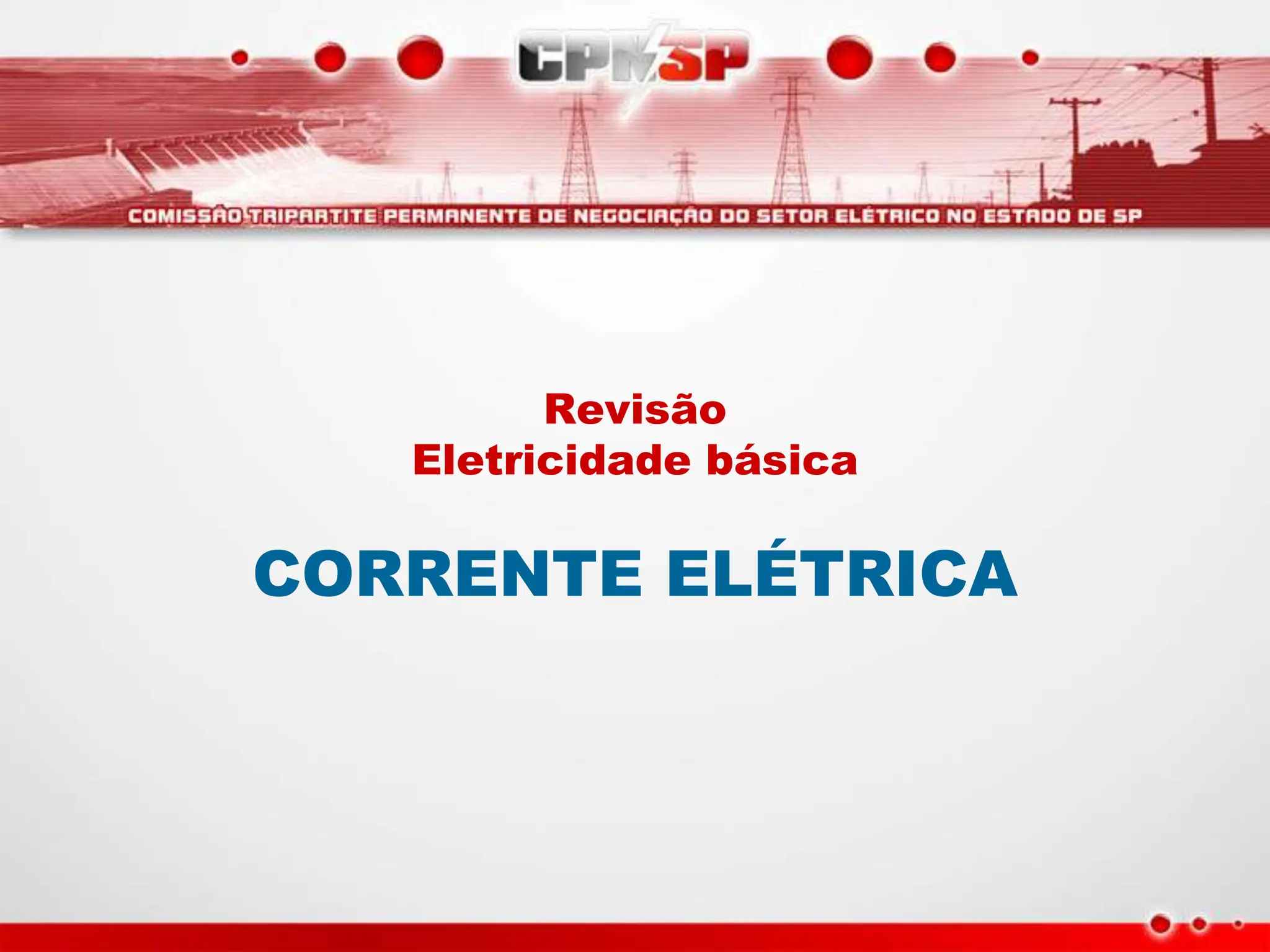

1. Revisão
Eletricidade básica
CORRENTE ELÉTRICA

2. Matéria
É tudo aquilo que possui massa e ocupa lugar no espaço.

3. Dividindo a água

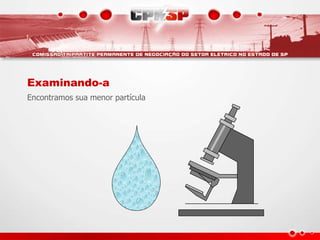

4. Examinando-a
Encontramos sua menor partícula

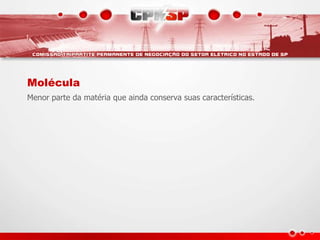

5. Molécula
Menor parte da matéria que ainda conserva suas características.

6. Uma molécula de água

7. UM ÁTOMO
DE
OXIGÊNIO
E DOIS ÁTOMOS DE
HIDROGÊNIO
Uma molécula de água H2O

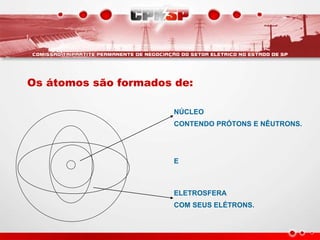

8. NÚCLEO
CONTENDO PRÓTONS E NÊUTRONS.
E
ELETROSFERA
COM SEUS ELÉTRONS.
Os átomos são formados de:

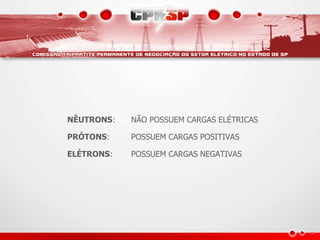

9. NÊUTRONS: NÃO POSSUEM CARGAS ELÉTRICAS
PRÓTONS: POSSUEM CARGAS POSITIVAS
ELÉTRONS: POSSUEM CARGAS NEGATIVAS

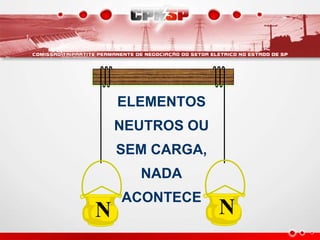

10. N N
ELEMENTOS
NEUTROS OU
SEM CARGA,
NADA
ACONTECE

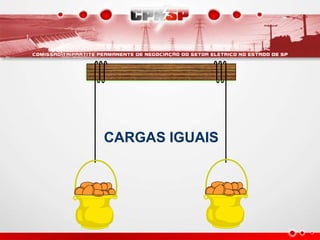

11. CARGAS IGUAIS

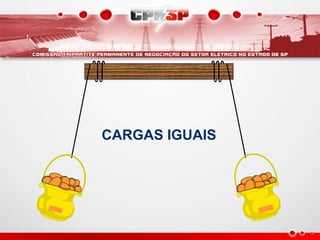

12. CARGAS IGUAIS

13. CARGAS
DIFERENTES

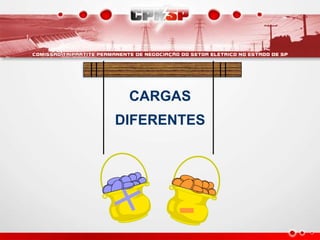

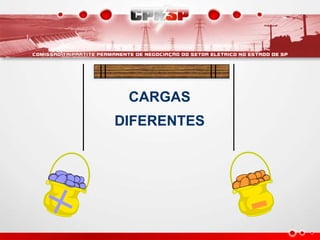

14. CARGAS
DIFERENTES
-

15. Um átomo possui várias órbitas, cada órbita contém uma quantidade de
elétrons.

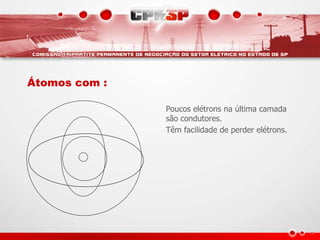

16. Átomos com :
Poucos elétrons na última camada
são condutores.
Têm facilidade de perder elétrons.

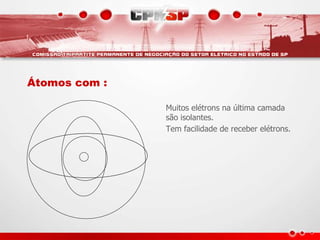

17. Átomos com :
Muitos elétrons na última camada
são isolantes.
Tem facilidade de receber elétrons.

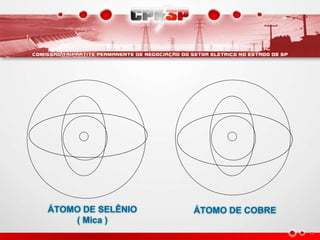

18. ÁTOMO DE SELÊNIO
( Mica )
ÁTOMO DE COBRE

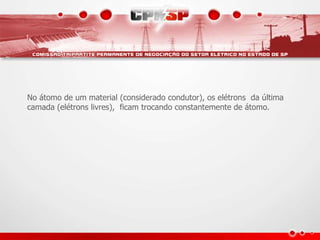

19. No átomo de um material (considerado condutor), os elétrons da última
camada (elétrons livres), ficam trocando constantemente de átomo.

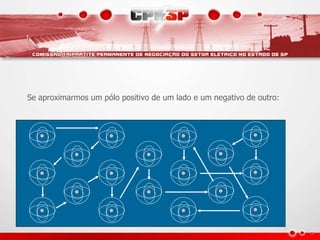

20. Se aproximarmos um pólo positivo de um lado e um negativo de outro:

21. +
-

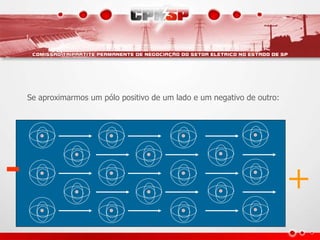

Se aproximarmos um pólo positivo de um lado e um negativo de outro:

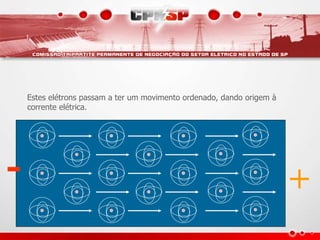

22. +
-
Estes elétrons passam a ter um movimento ordenado, dando origem à
corrente elétrica.

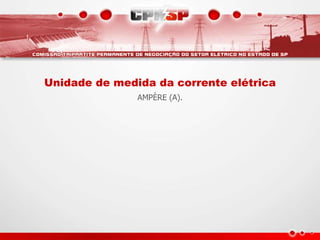

23. Unidade de medida da corrente elétrica
AMPÈRE (A).

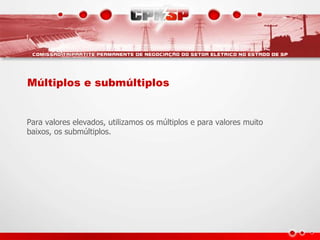

24. Múltiplos e submúltiplos
Para valores elevados, utilizamos os múltiplos e para valores muito
baixos, os submúltiplos.

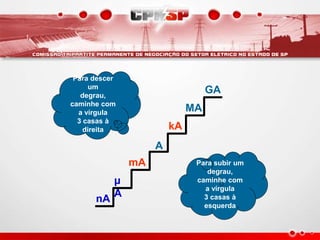

25. A
kA
MA
GA
nA
μ
A
mA
Para descer
um
degrau,
caminhe com
a vírgula
3 casas à
direita
Para subir um
degrau,
caminhe com
a vírgula
3 casas à
esquerda

26. 0,023
0,0625
200
6600
=
23 mA A
=
62,5 mA A
=
0,2 kA A
=
6,6 kA A

27. Corrente elétrica - é o movimento ordenado dos elétrons no interior de
um condutor.
Símbolo - I (intensidade de corrente elétrica)
Unidade - ampère (A)

28. Como obter uma corrente elétrica?
Para obtermos uma corrente elétrica precisamos de um circuito elétrico

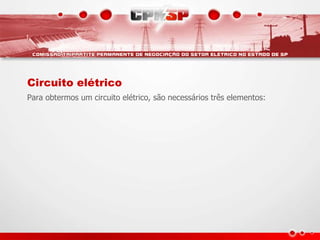

29. Circuito elétrico
Para obtermos um circuito elétrico, são necessários três elementos:

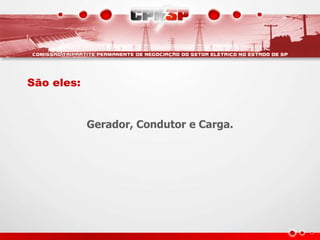

30. São eles:
Gerador, Condutor e Carga.

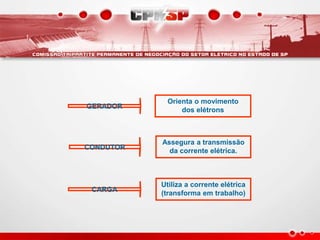

31. GERADOR
Orienta o movimento
dos elétrons
CONDUTOR
Assegura a transmissão
da corrente elétrica.
CARGA
Utiliza a corrente elétrica
(transforma em trabalho)

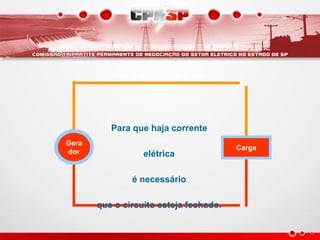

32. Para que haja corrente
elétrica
é necessário
que o circuito esteja fechado.
Gera
dor
Carga

33. Introduzimos um interruptor
para abrir e
fechar o circuito
Gera
dor
Carga

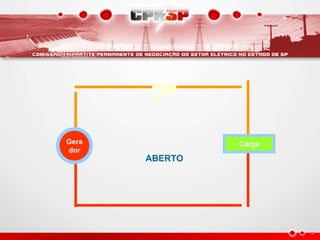

34. Gera
dor
Carga
ABERTO

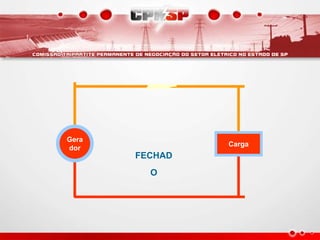

35. Gera
dor
Carga
FECHAD
O

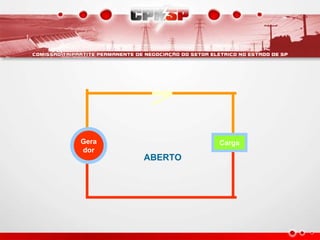

36. Gera
dor
Carga
ABERTO

37. Gera
dor
Carga
FECHAD
O

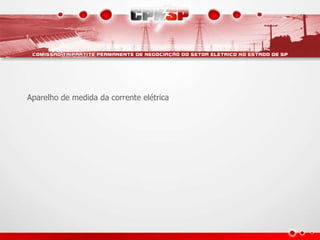

38. Aparelho de medida da corrente elétrica

39. A

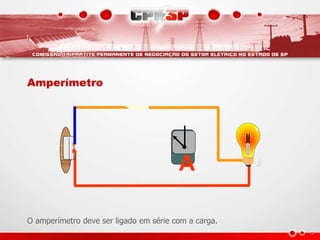

Amperímetro
O amperímetro deve ser ligado em série com a carga.

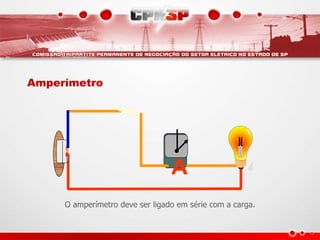

40. A
A
Amperímetro
O amperímetro deve ser ligado em série com a carga.

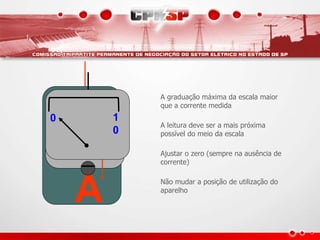

41. Cuidados na utilização do amperímetro

42. A
0 1
0
0 1
0
A graduação máxima da escala maior
que a corrente medida
A leitura deve ser a mais próxima
possível do meio da escala
Ajustar o zero (sempre na ausência de
corrente)
Não mudar a posição de utilização do
aparelho

43. Evitar choques mecânicos

44. Revisão
Eletricidade básica
TENSÃO

45. Faremos uma
analogia com um circuito hidraúlico

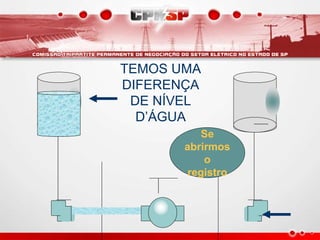

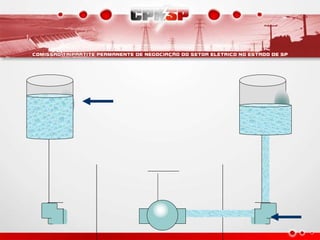

46. TEMOS UMA
DIFERENÇA
DE NÍVEL
D’ÁGUA
Se
abrirmos
o
registro

49. ...NÃO HÁ
MAIS
DESNÍVEL.

50. Para termos um movimento de água, é necessário um desnível de
água (pressão).
O mesmo acontece com os elétrons.
Para que eles se movimentem, é necessário termos uma pressão
elétrica.

51. À pressão exercida sobre os elétrons, chamamos de tensão elétrica
ou d.d.p. (diferença de potencial).

52. Unidade de medida da tensão elétrica
VOLT (V)

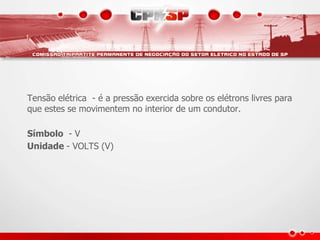

53. Tensão elétrica - é a pressão exercida sobre os elétrons livres para
que estes se movimentem no interior de um condutor.
Símbolo - V
Unidade - VOLTS (V)

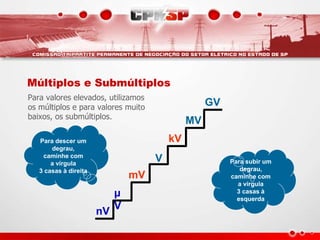

54. V
kV
MV
GV
nV
μ
V
mV
Múltiplos e Submúltiplos
Para valores elevados, utilizamos
os múltiplos e para valores muito
baixos, os submúltiplos.
Para descer um
degrau,
caminhe com
a vírgula
3 casas à direita
Para subir um
degrau,
caminhe com
a vírgula
3 casas à
esquerda

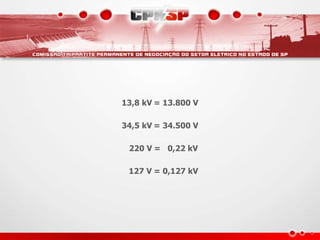

55. 13,8 kV = 13.800 V
34,5 kV = 34.500 V
220 V = 0,22 kV
127 V = 0,127 kV

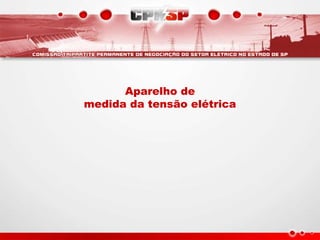

56. Aparelho de
medida da tensão elétrica

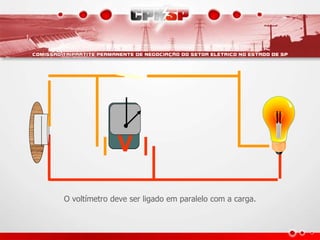

57. V
V
O voltímetro deve ser ligado em paralelo com a carga.

58. Cuidados na utilização do voltímetro

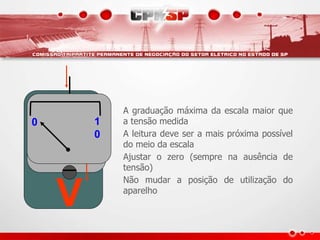

59. V
0 1
0
0 1
0
A graduação máxima da escala maior que
a tensão medida
A leitura deve ser a mais próxima possível
do meio da escala
Ajustar o zero (sempre na ausência de
tensão)
Não mudar a posição de utilização do
aparelho

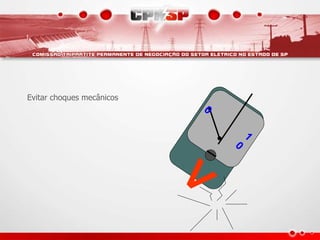

60. Evitar choques mecânicos

61. Revisão
Eletricidade básica
RESISTÊNCIA ELÉTRICA

62. Comparando as correntes ao aplicarmos a mesma tensão
em duas lâmpadas diferentes

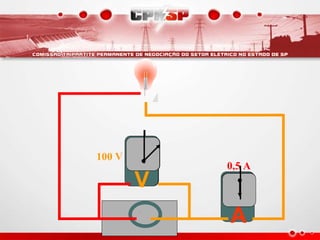

63. A
100 V
V
V
0,5 A

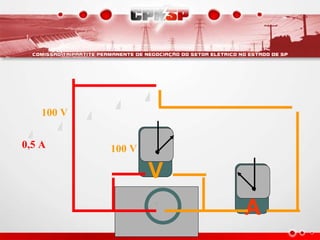

64. 0,5 A
100 V
100 V
A
V

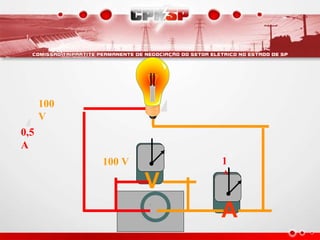

65. 0,5
A
100
V
A
100 V
V
1
A

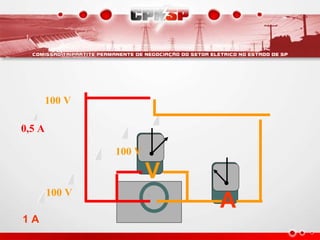

66. 0,5 A
100 V
V
A
100 V
100 V
1 A

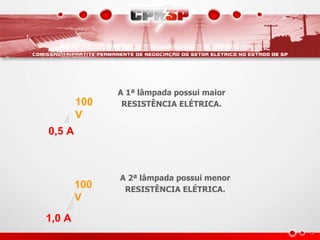

67. A 1ª lâmpada possui maior
RESISTÊNCIA ELÉTRICA.
1,0 A
100
V
0,5 A
100
V
A 2ª lâmpada possui menor
RESISTÊNCIA ELÉTRICA.

68. A oposição oferecida à passagem da corrente elétrica chamamos de
RESISTÊNCIA ELÉTRICA

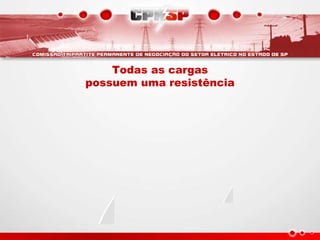

69. Todas as cargas
possuem uma resistência

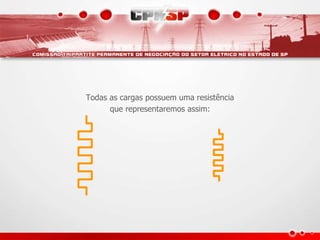

70. Todas as cargas possuem uma resistência
que representaremos assim:

71. OHM
(Ω).
Unidade de medida da resistência elétrica

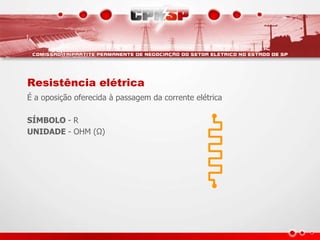

72. Resistência elétrica
É a oposição oferecida à passagem da corrente elétrica
SÍMBOLO - R
UNIDADE - OHM (Ω)

73. 1 ohm é a resistência que permite a passagem de 1 ampère quando
submetida a tensão de 1 volt

74. Múltiplos e submúltiplos
Para valores elevados, utilizamos os múltiplos e para valores muito
baixos, os submúltiplos

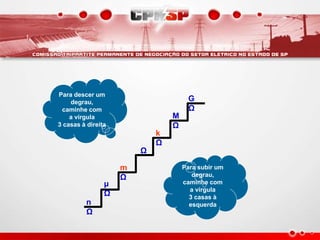

75. Ω
k
Ω
M
Ω
G
Ω
n
Ω
μ
Ω
m
Ω
Para descer um
degrau,
caminhe com
a vírgula
3 casas à direita
Para subir um
degrau,
caminhe com
a vírgula
3 casas à
esquerda

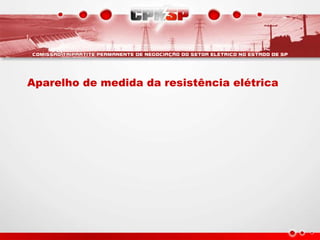

76. Aparelho de medida da resistência elétrica

77. Ω
Ohmímetro...
...ligado aos terminais da resistência.

78. Cuidados na utilização do ohmímetro

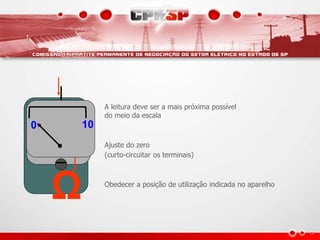

79. Ω
0 10
0 10
A leitura deve ser a mais próxima possível
do meio da escala
Ajuste do zero
(curto-circuitar os terminais)
Obedecer a posição de utilização indicada no aparelho

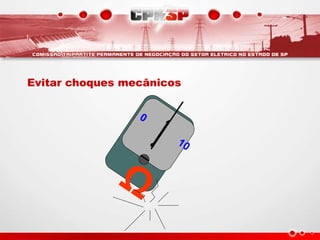

80. Evitar choques mecânicos

81. Revisão
Eletricidade básica
POTÊNCIA

82. Capacidade de produzir trabalho

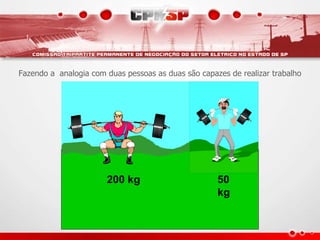

83. 200 kg 50
kg
Fazendo a analogia com duas pessoas as duas são capazes de realizar trabalho

84. Da mesma maneira as cargas elétricas possuem uma capacidade
de produzir trabalho.
A capacidade de produzir trabalho de uma carga elétrica é
expressa em Watts

85. Potência da lâmpada
Capacidade de produzir trabalho de 100 W
Se for ligada a uma fonte de 127 V

86. Potência da lâmpada
Capacidade de produzir trabalho de 100 W
Se for ligada a uma fonte de 220 V

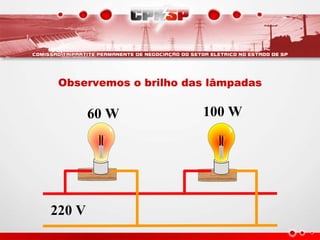

87. 100 W
60 W
220 V
Observemos o brilho das lâmpadas

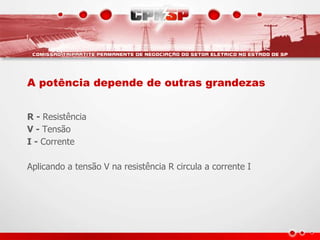

88. A potência depende de outras grandezas
R - Resistência
V - Tensão
I - Corrente
Aplicando a tensão V na resistência R circula a corrente I

89. Assim temos:
P = R x I2 e P = V x I
NOS APEGAREMOS MAIS À SEGUNDA

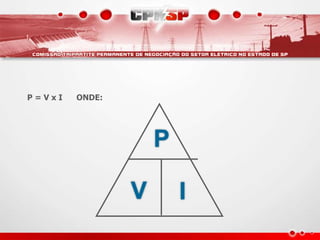

90. P
V I
P = V x I ONDE:

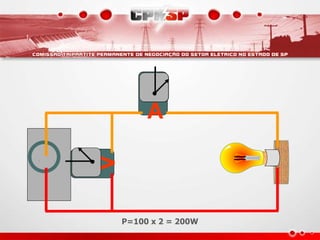

91. A
V
P=100 x 2 = 200W

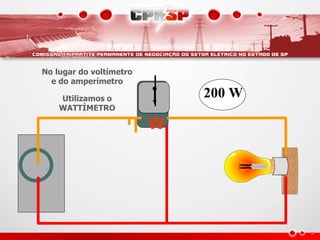

92. W
200 W
No lugar do voltímetro
e do amperímetro
Utilizamos o
WATTÍMETRO

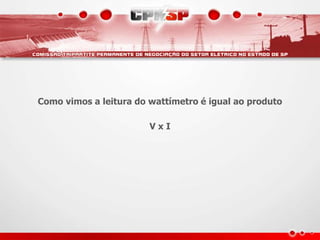

93. Como vimos a leitura do wattímetro é igual ao produto
V x I

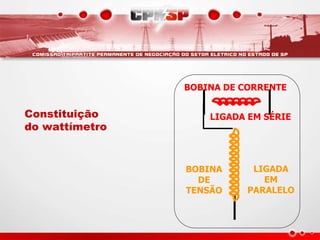

94. BOBINA
DE
TENSÃO
BOBINA DE CORRENTE
LIGADA EM SÉRIE
LIGADA
EM
PARALELO
Constituição
do wattímetro

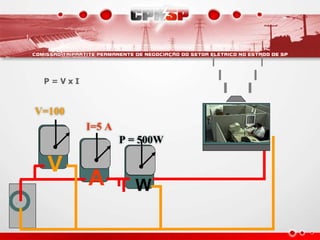

95. A
V
W
V=100
P = 500W
P = V x I
I=5 A

96. Potência elétrica
É a capacidade de produzir trabalho.
SÍMBOLO - P
UNIDADE - WATT (W)
