Eletricidade Básica com teoria e cal.pdf

Instrutor: Ruten Alves
05/2025
Eletricidade Básica

 É tudo aquilo que
possui massa e ocupa
lugar no espaço.
Matéria
CORRENTE ELÉTRICA

Dividindo a água
CORRENTE ELÉTRICA

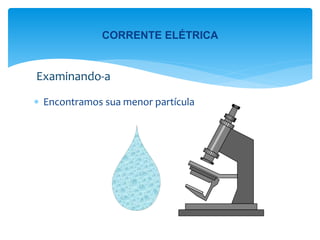

 Encontramos sua menor partícula
Examinando-a
CORRENTE ELÉTRICA

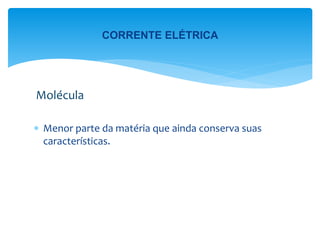

 Menor parte da matéria que ainda conserva suas
características.
Molécula
CORRENTE ELÉTRICA

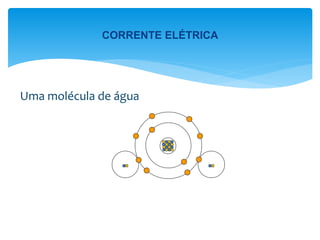

Uma molécula de água
CORRENTE ELÉTRICA

UM ÁTOMO DE
OXIGÊNIO
E DOIS ÁTOMOS DE
HIDROGÊNIO
Uma molécula de água H2O
CORRENTE ELÉTRICA

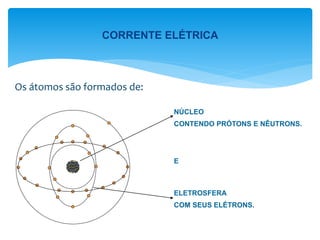

NÚCLEO
CONTENDO PRÓTONS E NÊUTRONS.
E
ELETROSFERA
COM SEUS ELÉTRONS.
Os átomos são formados de:
CORRENTE ELÉTRICA

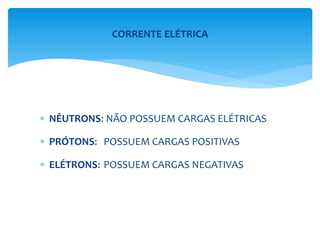

 NÊUTRONS: NÃO POSSUEM CARGAS ELÉTRICAS
 PRÓTONS: POSSUEM CARGAS POSITIVAS
 ELÉTRONS: POSSUEM CARGAS NEGATIVAS
CORRENTE ELÉTRICA

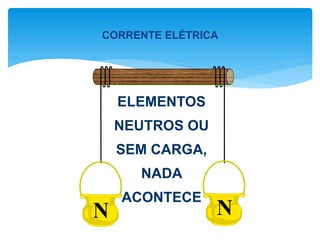

N N
ELEMENTOS
NEUTROS OU
SEM CARGA,
NADA
ACONTECE
CORRENTE ELÉTRICA

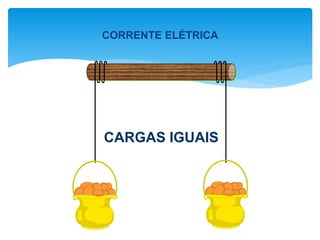

CARGAS IGUAIS
CORRENTE ELÉTRICA

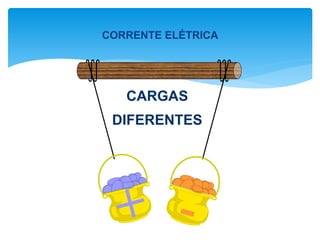

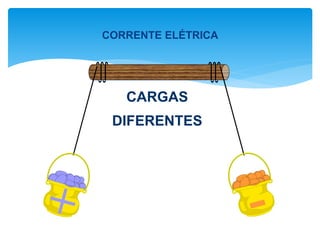

CARGAS
DIFERENTES
CORRENTE ELÉTRICA

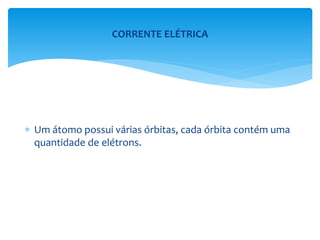

 Um átomo possui várias órbitas, cada órbita contém uma
quantidade de elétrons.
CORRENTE ELÉTRICA

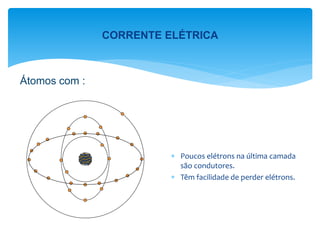

Átomos com :
 Poucos elétrons na última camada
são condutores.
 Têm facilidade de perder elétrons.
CORRENTE ELÉTRICA

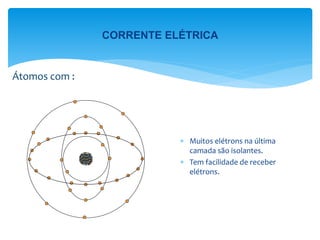

Átomos com :
 Muitos elétrons na última
camada são isolantes.
 Tem facilidade de receber
elétrons.
CORRENTE ELÉTRICA

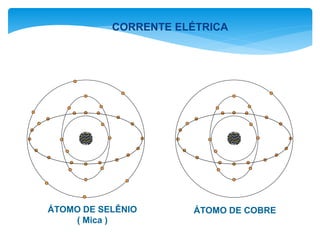

ÁTOMO DE SELÊNIO
( Mica )
ÁTOMO DE COBRE
CORRENTE ELÉTRICA

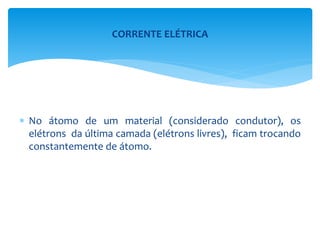

 No átomo de um material (considerado condutor), os
elétrons da última camada (elétrons livres), ficam trocando
constantemente de átomo.
CORRENTE ELÉTRICA

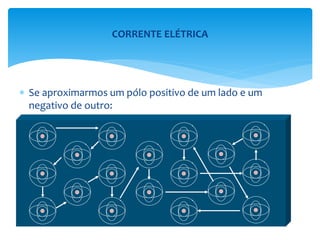

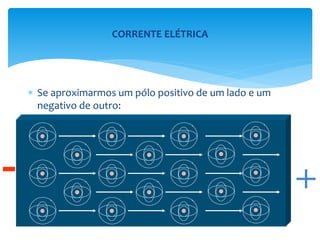

 Se aproximarmos um pólo positivo de um lado e um
negativo de outro:
CORRENTE ELÉTRICA

+
-
 Se aproximarmos um pólo positivo de um lado e um
negativo de outro:
CORRENTE ELÉTRICA

+
-

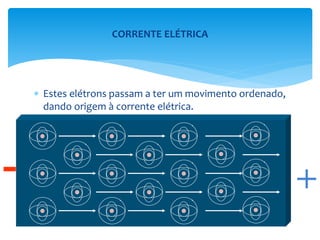

 Estes elétrons passam a ter um movimento ordenado,
dando origem à corrente elétrica.
CORRENTE ELÉTRICA

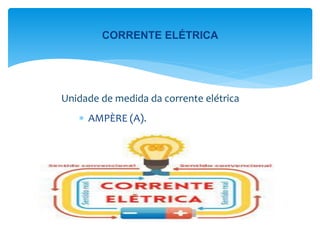

 AMPÈRE (A).
Unidade de medida da corrente elétrica
CORRENTE ELÉTRICA

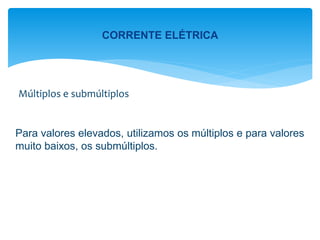

Múltiplos e submúltiplos
Para valores elevados, utilizamos os múltiplos e para valores
muito baixos, os submúltiplos.
CORRENTE ELÉTRICA

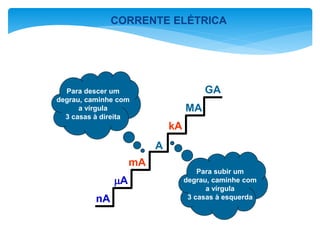

A
kA
MA
GA
nA
A
mA
Para descer um
degrau, caminhe com
a vírgula
3 casas à direita
Para subir um
degrau, caminhe com
a vírgula
3 casas à esquerda
CORRENTE ELÉTRICA

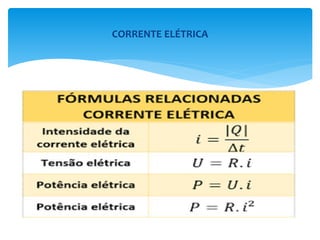

 Corrente elétrica - é o movimento ordenado dos
elétrons no interior de um condutor.
 Símbolo - I (intensidade de corrente elétrica)
 Unidade - ampère (A)
CORRENTE ELÉTRICA

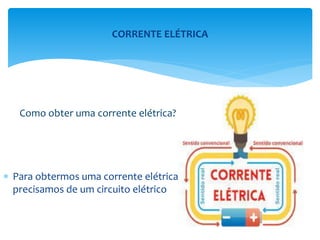

 Para obtermos uma corrente elétrica
precisamos de um circuito elétrico
Como obter uma corrente elétrica?
CORRENTE ELÉTRICA

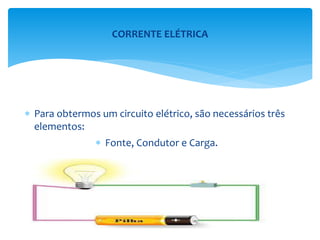

 Para obtermos um circuito elétrico, são necessários três
elementos:
CORRENTE ELÉTRICA

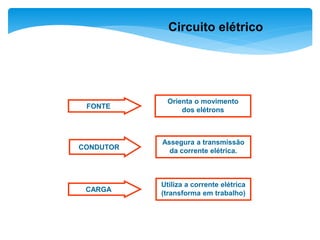

 Fonte, Condutor e Carga.

FONTE
Orienta o movimento
dos elétrons
CONDUTOR
Assegura a transmissão
da corrente elétrica.
CARGA
Utiliza a corrente elétrica
(transforma em trabalho)
Circuito elétrico

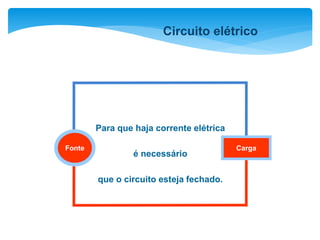

Para que haja corrente elétrica
é necessário
que o circuito esteja fechado.
Fonte Carga
Circuito elétrico

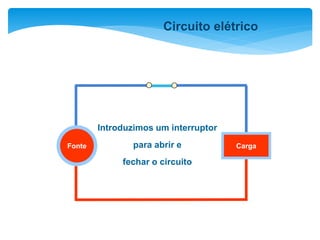

Introduzimos um interruptor
para abrir e
fechar o circuito
Fonte Carga

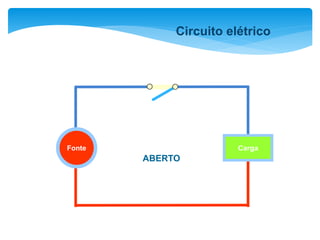

Circuito elétrico

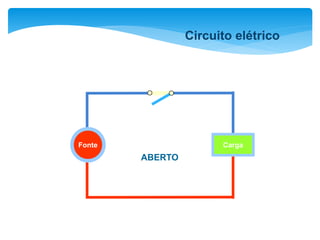

Fonte Carga
ABERTO
Circuito elétrico

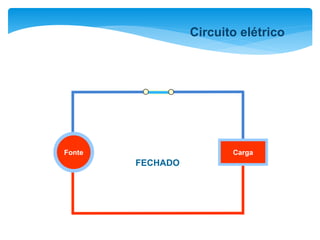

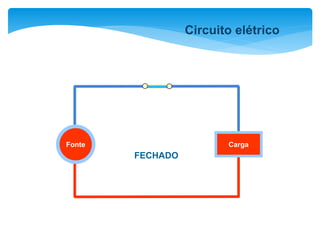

Fonte Carga
FECHADO
Circuito elétrico

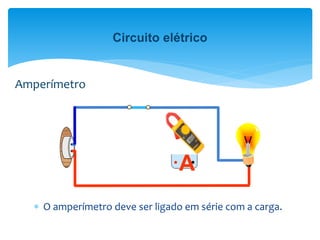

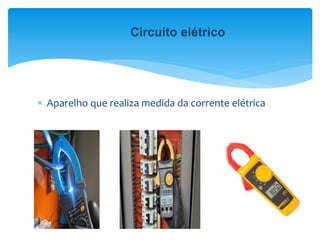

 Aparelho que realiza medida da corrente elétrica
Circuito elétrico

A
 O amperímetro deve ser ligado em série com a carga.
Amperímetro
Circuito elétrico

A
A

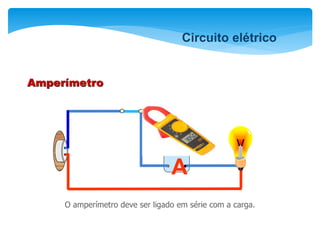

Amperímetro
O amperímetro deve ser ligado em série com a carga.
Circuito elétrico

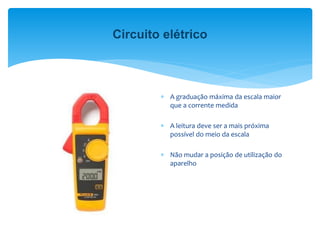

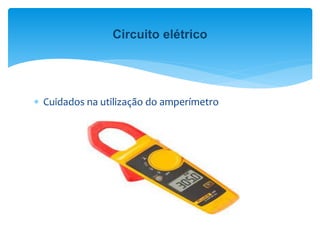

 Cuidados na utilização do amperímetro
Circuito elétrico

 A graduação máxima da escala maior
que a corrente medida
 A leitura deve ser a mais próxima
possível do meio da escala
 Não mudar a posição de utilização do
aparelho
Circuito elétrico

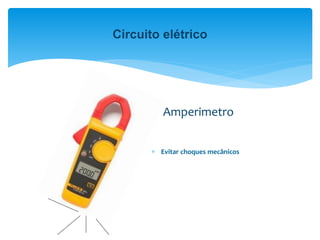

Amperimetro
 Evitar choques mecânicos
Circuito elétrico

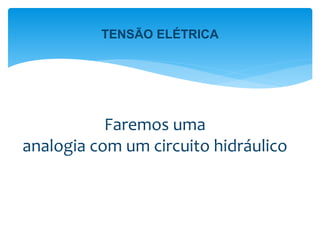

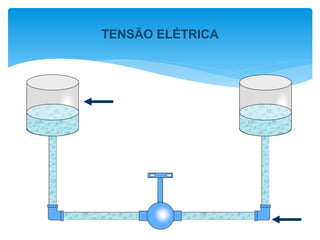

Faremos uma
analogia com um circuito hidráulico

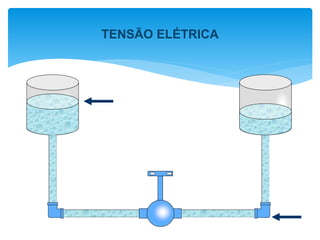

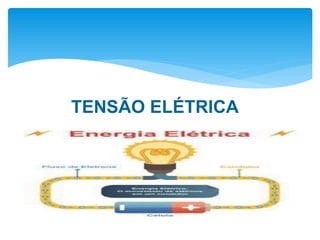

TENSÃO ELÉTRICA

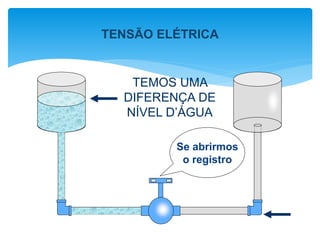

TEMOS UMA
DIFERENÇA DE
NÍVEL D’ÁGUA
Se abrirmos
o registro
TENSÃO ELÉTRICA

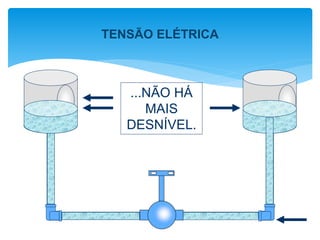

...NÃO HÁ
MAIS
DESNÍVEL.
TENSÃO ELÉTRICA

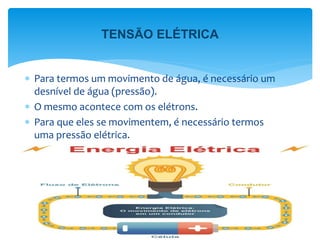

 Para termos um movimento de água, é necessário um
desnível de água (pressão).
 O mesmo acontece com os elétrons.
 Para que eles se movimentem, é necessário termos
uma pressão elétrica.
TENSÃO ELÉTRICA

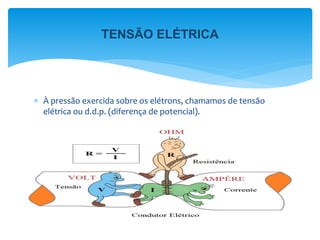

 À pressão exercida sobre os elétrons, chamamos de tensão
elétrica ou d.d.p. (diferença de potencial).
TENSÃO ELÉTRICA

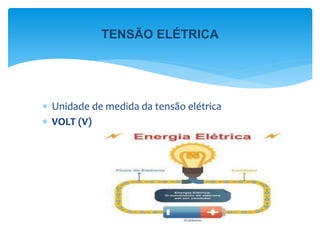

 Unidade de medida da tensão elétrica
 VOLT (V)
TENSÃO ELÉTRICA

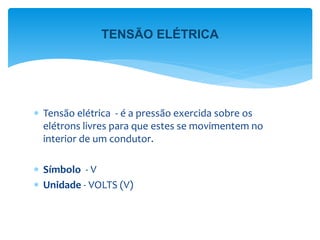

 Tensão elétrica - é a pressão exercida sobre os
elétrons livres para que estes se movimentem no
interior de um condutor.
 Símbolo - V
 Unidade - VOLTS (V)
TENSÃO ELÉTRICA

V
kV
MV
GV
nV
V
mV

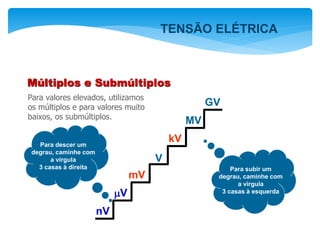

Múltiplos e Submúltiplos
Para valores elevados, utilizamos
os múltiplos e para valores muito
baixos, os submúltiplos.
Para descer um
degrau, caminhe com
a vírgula
3 casas à direita Para subir um
degrau, caminhe com
a vírgula
3 casas à esquerda
TENSÃO ELÉTRICA

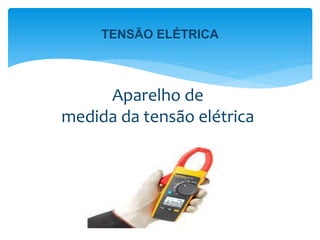

Aparelho de
medida da tensão elétrica
TENSÃO ELÉTRICA

V
V

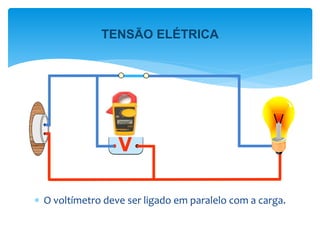

 O voltímetro deve ser ligado em paralelo com a carga.
TENSÃO ELÉTRICA

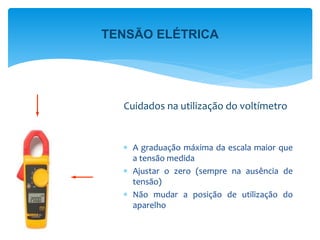

 A graduação máxima da escala maior que
a tensão medida
 Ajustar o zero (sempre na ausência de
tensão)
 Não mudar a posição de utilização do
aparelho
Cuidados na utilização do voltímetro
TENSÃO ELÉTRICA

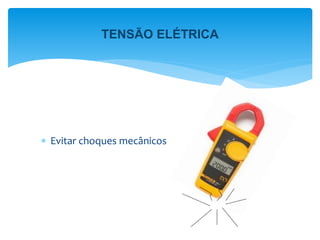

 Evitar choques mecânicos
TENSÃO ELÉTRICA

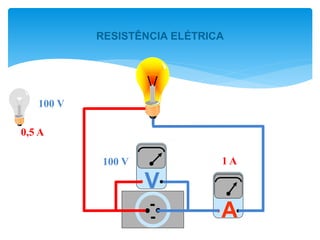

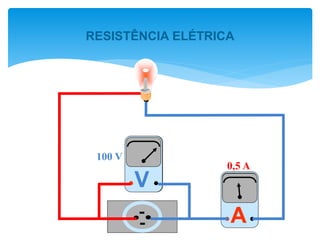

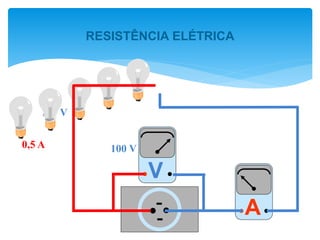

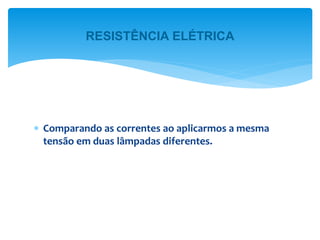

 Comparando as correntes ao aplicarmos a mesma
tensão em duas lâmpadas diferentes.
RESISTÊNCIA ELÉTRICA

A
100 V
V
V
0,5 A

0,5 A
100 V
100 V
A
V

0,5 A
100 V
A
100 V
V
1 A

0,5 A
100 V
V
A
100 V
100 V
1 A

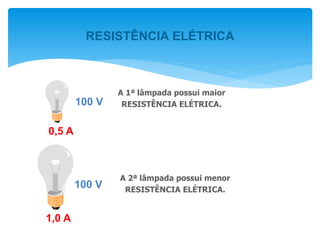

A 1ª lâmpada possui maior
RESISTÊNCIA ELÉTRICA.
1,0 A
100 V
0,5 A
100 V
A 2ª lâmpada possui menor
RESISTÊNCIA ELÉTRICA.

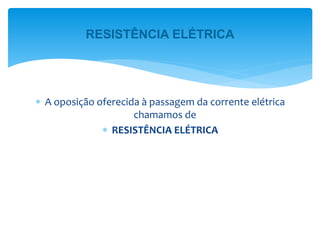

 A oposição oferecida à passagem da corrente elétrica
chamamos de
 RESISTÊNCIA ELÉTRICA

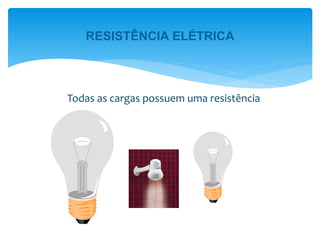

Todas as cargas possuem uma resistência

 Todas as cargas possuem uma resistência
 que representaremos assim:

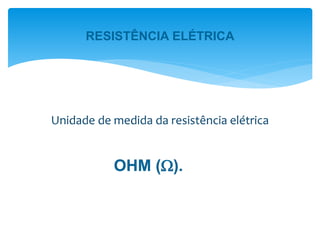

OHM ().
Unidade de medida da resistência elétrica

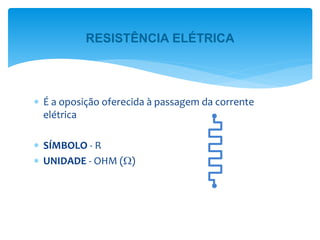

 É a oposição oferecida à passagem da corrente
elétrica
 SÍMBOLO - R
 UNIDADE - OHM ()

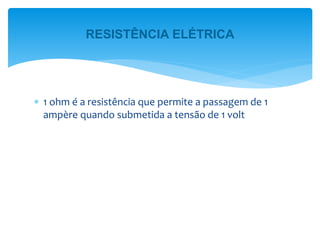

 1 ohm é a resistência que permite a passagem de 1
ampère quando submetida a tensão de 1 volt

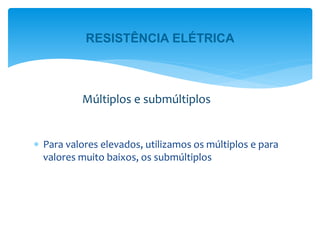

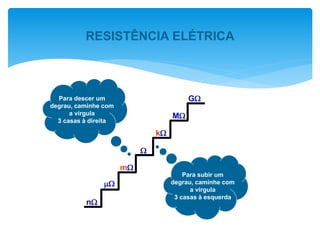

 Para valores elevados, utilizamos os múltiplos e para
valores muito baixos, os submúltiplos
Múltiplos e submúltiplos


k
M
G
n

m
Para descer um
degrau, caminhe com
a vírgula
3 casas à direita
Para subir um
degrau, caminhe com
a vírgula
3 casas à esquerda

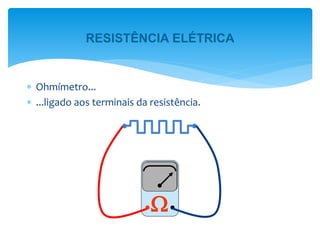

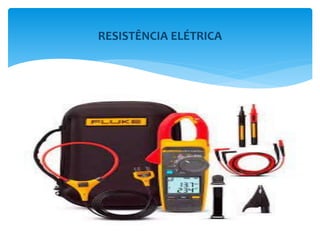

 Aparelho que realiza medida da resistência elétrica


 Ohmímetro...
 ...ligado aos terminais da resistência.

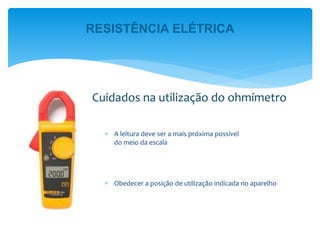

 A leitura deve ser a mais próxima possível
do meio da escala
 Obedecer a posição de utilização indicada no aparelho
Cuidados na utilização do ohmímetro

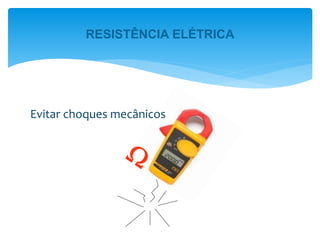

Evitar choques mecânicos

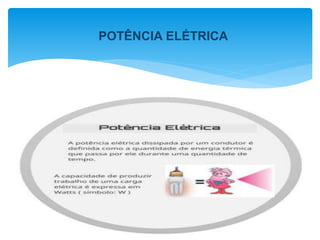

POTÊNCIA ELÉTRICA
A energia é definida como a capacidade de produzir
trabalho, ou seja, um corpo só é capaz de realizar um
trabalho se possuir energia.

200 kg 50 kg
 Fazendo a analogia com duas pessoas as duas são
capazes de realizar trabalho.
POTÊNCIA ELÉTRICA

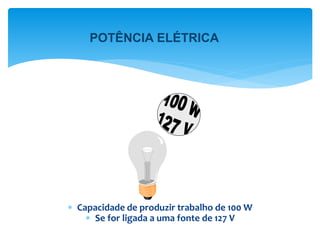

 Capacidade de produzir trabalho de 100 W
 Se for ligada a uma fonte de 127 V
POTÊNCIA ELÉTRICA

 Capacidade de produzir trabalho de 100 W
 Se for ligada a uma fonte de 220 V
POTÊNCIA ELÉTRICA

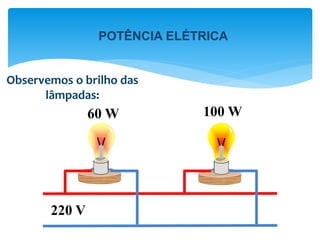

100 W
60 W
220 V
Observemos o brilho das
lâmpadas:
POTÊNCIA ELÉTRICA

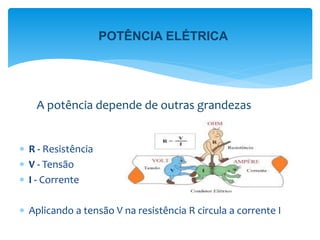

 R - Resistência
 V - Tensão
 I - Corrente
 Aplicando a tensão V na resistência R circula a corrente I
A potência depende de outras grandezas
POTÊNCIA ELÉTRICA

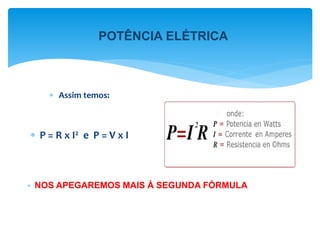

 Assim temos:
 P = R x I2 e P = V x I

POTÊNCIA ELÉTRICA
NOS APEGAREMOS MAIS À SEGUNDA FÓRMULA

POTÊNCIA ELÉTRICA

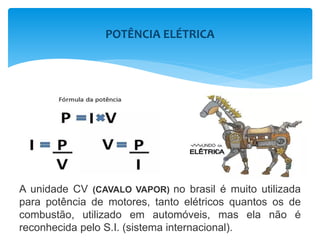

A unidade CV (CAVALO VAPOR) no brasil é muito utilizada
para potência de motores, tanto elétricos quantos os de
combustão, utilizado em automóveis, mas ela não é
reconhecida pelo S.I. (sistema internacional).

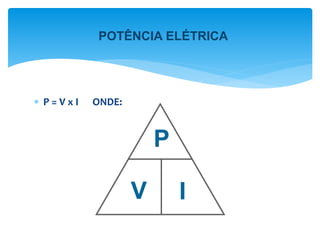

P
V I
 P = V x I ONDE:
POTÊNCIA ELÉTRICA

A
V
 P=100 x 2 = 200W
POTÊNCIA ELÉTRICA

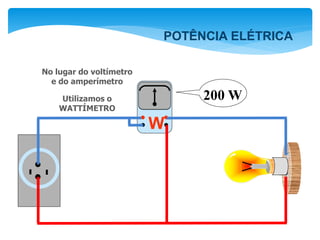

W
200 W
No lugar do voltímetro
e do amperímetro
Utilizamos o
WATTÍMETRO
POTÊNCIA ELÉTRICA

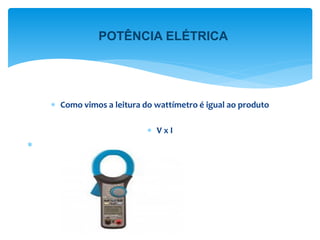

 Como vimos a leitura do wattímetro é igual ao produto
 V x I

POTÊNCIA ELÉTRICA

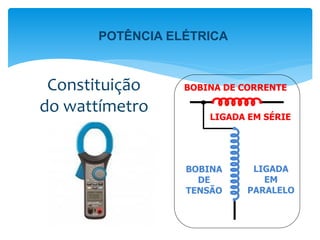

BOBINA
DE
TENSÃO
BOBINA DE CORRENTE
LIGADA EM SÉRIE
LIGADA
EM
PARALELO
Constituição
do wattímetro
POTÊNCIA ELÉTRICA

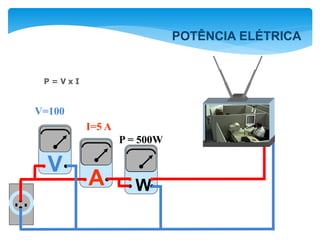

A
V
W
V=100
P = 500W
P = V x I
I=5 A
POTÊNCIA ELÉTRICA

O cálculo de energia elétrica é feito com base na potência
do aparelho, em quilowatt-hora, e no tempo em que o
aparelho permanece ligado, em horas.

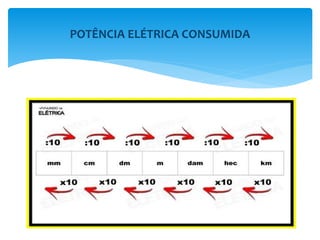

POTÊNCIA ELÉTRICA CONSUMIDA

 "Como fazer o cálculo do consumo de energia elétrica"
Para calcularmos o consumo da energia elétrica,
basta sabermos qual é a potência do aparelho,
bem como o tempo em que esse aparelho
funciona. A fórmula que usamos para calcular o
consumo da energia elétrica é a seguinte:
Essa fórmula mostra que o consumo de energia elétrica, que é medido
kWh, pode ser calculado pelo produto entre a potência (em kW), que
geralmente é informada no aparelho, e o intervalo de tempo de
funcionamento desse aparelho (em horas).

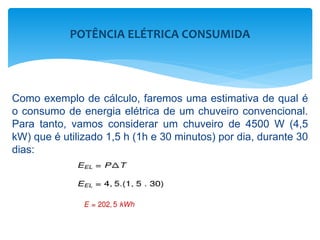

Como exemplo de cálculo, faremos uma estimativa de qual é
o consumo de energia elétrica de um chuveiro convencional.
Para tanto, vamos considerar um chuveiro de 4500 W (4,5
kW) que é utilizado 1,5 h (1h e 30 minutos) por dia, durante 30
dias:

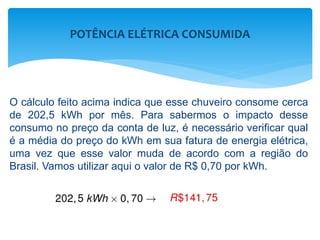

O cálculo feito acima indica que esse chuveiro consome cerca
de 202,5 kWh por mês. Para sabermos o impacto desse
consumo no preço da conta de luz, é necessário verificar qual
é a média do preço do kWh em sua fatura de energia elétrica,
uma vez que esse valor muda de acordo com a região do
Brasil. Vamos utilizar aqui o valor de R$ 0,70 por kWh.

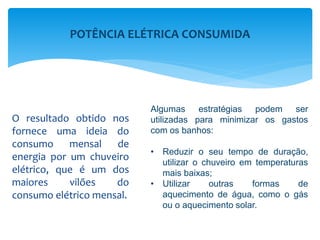

O resultado obtido nos
fornece uma ideia do
consumo mensal de
energia por um chuveiro
elétrico, que é um dos
maiores vilões do
consumo elétrico mensal.
Algumas estratégias podem ser
utilizadas para minimizar os gastos
com os banhos:
• Reduzir o seu tempo de duração,
utilizar o chuveiro em temperaturas
mais baixas;
• Utilizar outras formas de
aquecimento de água, como o gás
ou o aquecimento solar.
