1. Revisão
Revisão
Eletricidade básica
Eletricidade básica
CORRENTE ELÉTRICA
CORRENTE ELÉTRICA

2. Matéria
Matéria
É tudo aquilo que possui massa e ocupa lugar no espaço.

3. Dividindo a água
Dividindo a água

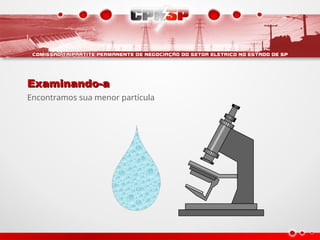

4. Examinando-a
Examinando-a
Encontramos sua menor partícula

5. Molécula
Molécula
Menor parte da matéria que ainda conserva suas características.

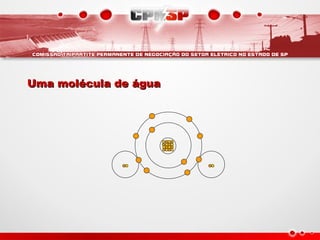

6. Uma molécula de água
Uma molécula de água

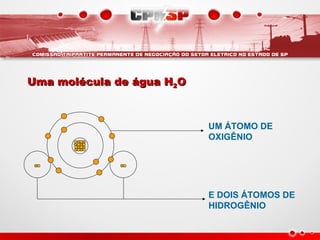

7. UM ÁTOMO DE
OXIGÊNIO
E DOIS ÁTOMOS DE
HIDROGÊNIO
Uma molécula de água H
Uma molécula de água H2
2O
O

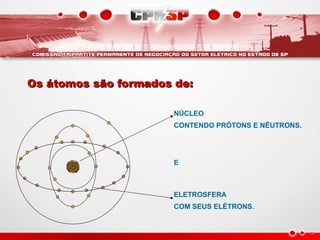

8. NÚCLEO
CONTENDO PRÓTONS E NÊUTRONS.
E
ELETROSFERA
COM SEUS ELÉTRONS.
Os átomos são formados de:
Os átomos são formados de:

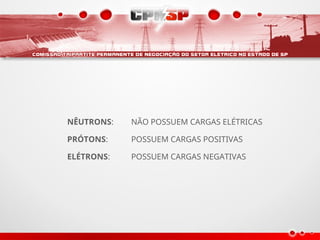

9. NÊUTRONS: NÃO POSSUEM CARGAS ELÉTRICAS
PRÓTONS: POSSUEM CARGAS POSITIVAS
ELÉTRONS: POSSUEM CARGAS NEGATIVAS

10. N N
ELEMENTOS
NEUTROS OU
SEM CARGA,
NADA
ACONTECE

11. CARGAS IGUAIS

12. - -
CARGAS IGUAIS

13. + -
CARGAS
DIFERENTES

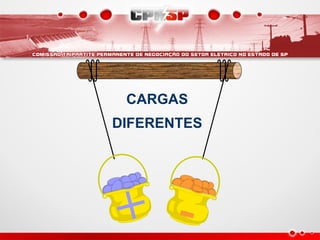

14. CARGAS
DIFERENTES
+ -

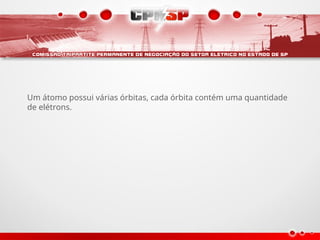

15. Um átomo possui várias órbitas, cada órbita contém uma quantidade
de elétrons.

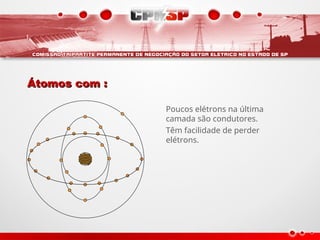

16. Átomos com :
Átomos com :
Poucos elétrons na última
camada são condutores.
Têm facilidade de perder
elétrons.

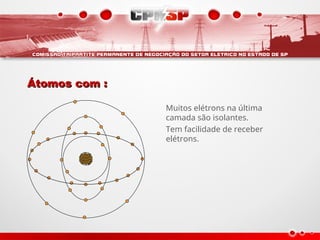

17. Átomos com :
Átomos com :
Muitos elétrons na última
camada são isolantes.
Tem facilidade de receber
elétrons.

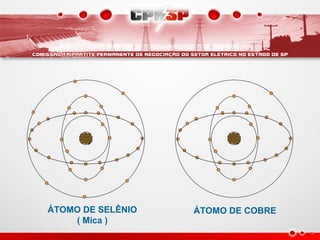

18. ÁTOMO DE SELÊNIO
( Mica )
ÁTOMO DE COBRE

19. No átomo de um material (considerado condutor), os elétrons da
última camada (elétrons livres), ficam trocando constantemente de
átomo.

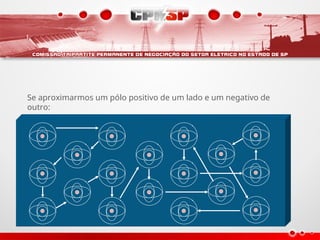

20. Se aproximarmos um pólo positivo de um lado e um negativo de
outro:

21. +
-
Se aproximarmos um pólo positivo de um lado e um negativo de
outro:

22. +
-

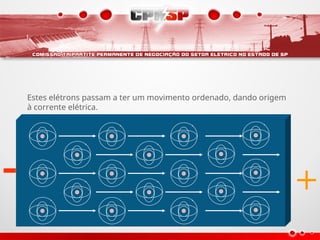

Estes elétrons passam a ter um movimento ordenado, dando origem
à corrente elétrica.

23. Unidade de medida da corrente elétrica
Unidade de medida da corrente elétrica
AMPÈRE (A).

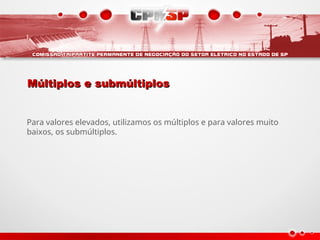

24. Múltiplos e submúltiplos
Múltiplos e submúltiplos
Para valores elevados, utilizamos os múltiplos e para valores muito
baixos, os submúltiplos.

25. A
kA
MA
GA
nA
A
mA

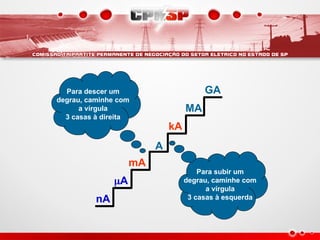

Para descer um
degrau, caminhe com
a vírgula
3 casas à direita
Para subir um
degrau, caminhe com
a vírgula
3 casas à esquerda

26. 0,023
0,0625
200
6600
=
23 mA A
=
62,5 mA A
=
0,2 kA A
=
6,6 kA A

27. Corrente elétrica - é o movimento ordenado dos elétrons no interior
de um condutor.
Símbolo - I (intensidade de corrente elétrica)
Unidade - ampère (A)

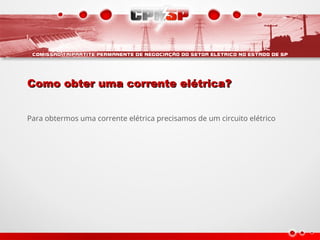

28. Como obter uma corrente elétrica?
Como obter uma corrente elétrica?
Para obtermos uma corrente elétrica precisamos de um circuito elétrico

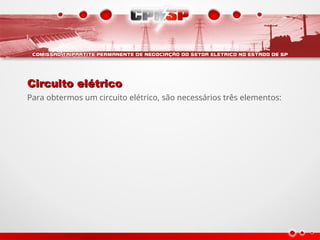

29. Circuito elétrico
Circuito elétrico
Para obtermos um circuito elétrico, são necessários três elementos:

30. São eles:
São eles:
Gerador, Condutor e Carga.

31. GERADOR
Orienta o movimento
dos elétrons
CONDUTOR
Assegura a transmissão
da corrente elétrica.
CARGA
Utiliza a corrente elétrica
(transforma em trabalho)

32. Para que haja corrente elétrica
é necessário
que o circuito esteja fechado.
Gerador Carga

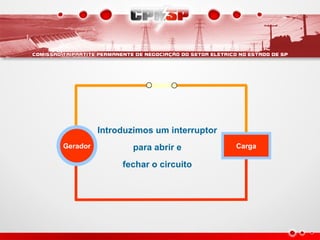

33. Introduzimos um interruptor
para abrir e
fechar o circuito
Gerador Carga

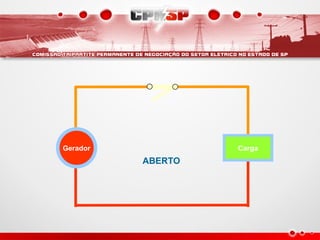

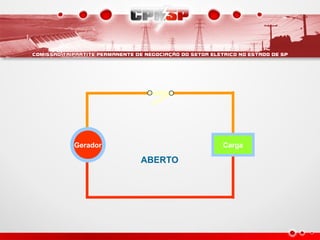

34. Gerador Carga
ABERTO

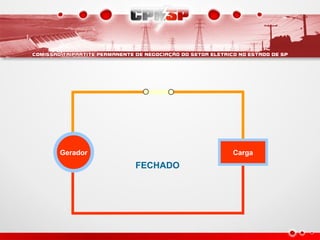

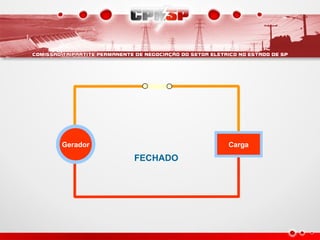

35. Gerador Carga
FECHADO

36. Gerador Carga
ABERTO

37. Gerador Carga
FECHADO

38. Aparelho de medida da corrente elétrica

39. A
Amperímetro
Amperímetro

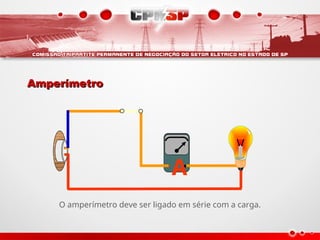

O amperímetro deve ser ligado em série com a carga.

40. A
A
Amperímetro
Amperímetro
O amperímetro deve ser ligado em série com a carga.

41. Cuidados na utilização do amperímetro

42. A
0 10
0 10

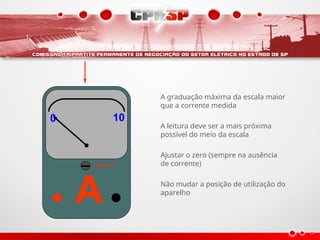

A graduação máxima da escala maior
que a corrente medida
A leitura deve ser a mais próxima
possível do meio da escala
Ajustar o zero (sempre na ausência
de corrente)
Não mudar a posição de utilização do
aparelho

43. A
0
10
Evitar choques mecânicos

44. Revisão
Revisão
Eletricidade básica
Eletricidade básica
TENSÃO
TENSÃO

45. Faremos uma
Faremos uma
analogia com um circuito hidraúlico
analogia com um circuito hidraúlico

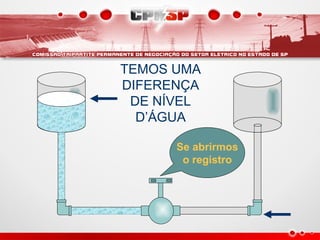

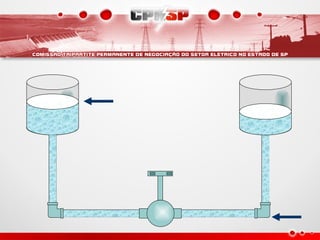

46. TEMOS UMA
DIFERENÇA
DE NÍVEL
D’ÁGUA
Se abrirmos
o registro

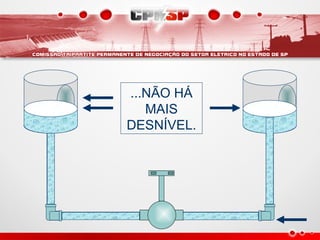

49. ...NÃO HÁ
MAIS
DESNÍVEL.

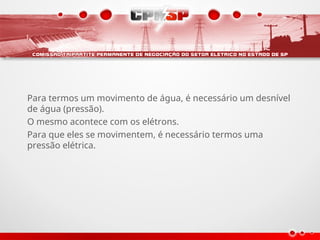

50. Para termos um movimento de água, é necessário um desnível
de água (pressão).
O mesmo acontece com os elétrons.
Para que eles se movimentem, é necessário termos uma
pressão elétrica.

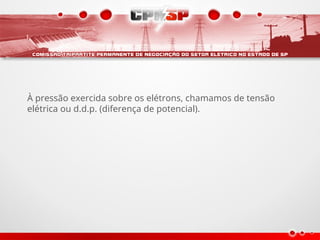

51. À pressão exercida sobre os elétrons, chamamos de tensão
elétrica ou d.d.p. (diferença de potencial).

52. Unidade de medida da tensão elétrica
VOLT (V)

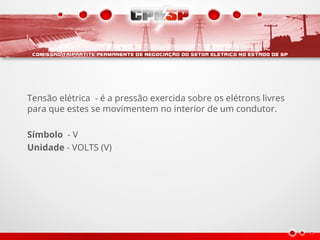

53. Tensão elétrica - é a pressão exercida sobre os elétrons livres
para que estes se movimentem no interior de um condutor.
Símbolo - V
Unidade - VOLTS (V)

54. V
kV
MV
GV
nV
V
mV

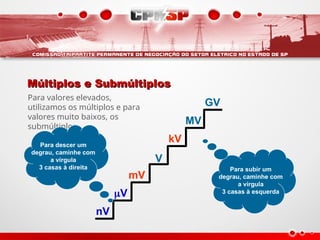

Múltiplos e Submúltiplos
Múltiplos e Submúltiplos
Para valores elevados,
utilizamos os múltiplos e para
valores muito baixos, os
submúltiplos.
Para descer um
degrau, caminhe com
a vírgula
3 casas à direita Para subir um
degrau, caminhe com
a vírgula
3 casas à esquerda

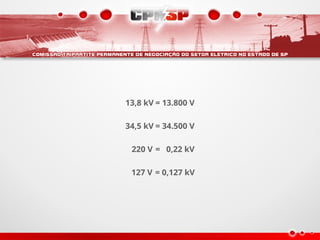

55. 13,8 kV = 13.800 V
34,5 kV = 34.500 V
220 V = 0,22 kV
127 V = 0,127 kV

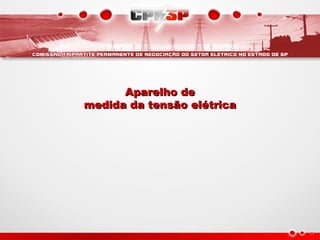

56. Aparelho de
Aparelho de
medida da tensão elétrica
medida da tensão elétrica

57. V
V

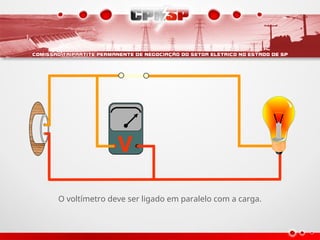

O voltímetro deve ser ligado em paralelo com a carga.

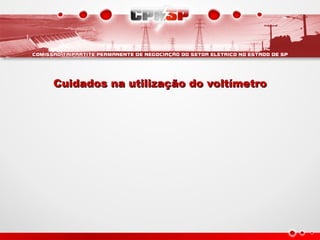

58. Cuidados na utilização do voltímetro
Cuidados na utilização do voltímetro

59. V
0 10
0 10

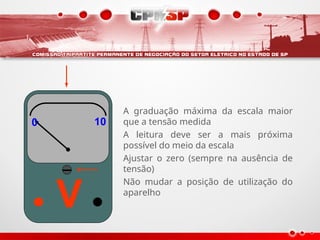

A graduação máxima da escala maior
que a tensão medida
A leitura deve ser a mais próxima
possível do meio da escala
Ajustar o zero (sempre na ausência de
tensão)
Não mudar a posição de utilização do
aparelho

60. V
0
10

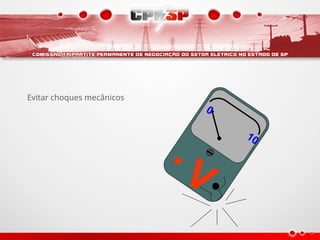

Evitar choques mecânicos

61. Revisão
Revisão
Eletricidade básica
Eletricidade básica
RESISTÊNCIA ELÉTRICA
RESISTÊNCIA ELÉTRICA

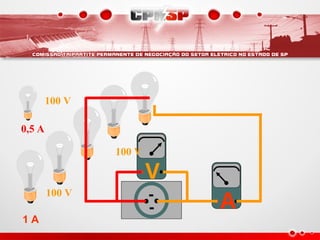

62. Comparando as correntes ao aplicarmos a mesma tensão
em duas lâmpadas diferentes

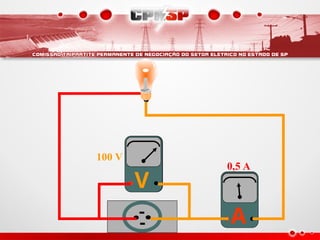

63. A
100 V
V
V
0,5 A

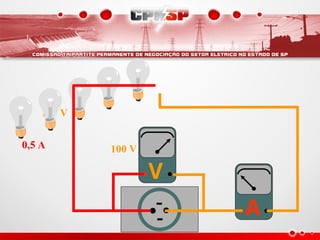

64. 0,5 A
100 V
100 V
A
V

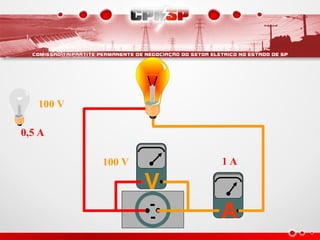

65. 0,5 A
100 V
A
100 V
V
1 A

66. 0,5 A
100 V
V
A
100 V
100 V
1 A

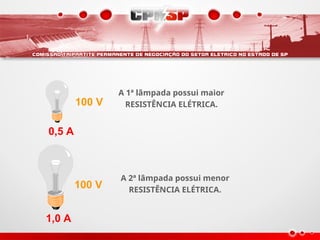

67. A 1ª lâmpada possui maior
RESISTÊNCIA ELÉTRICA.
1,0 A
100 V
0,5 A
100 V
A 2ª lâmpada possui menor
RESISTÊNCIA ELÉTRICA.

68. A oposição oferecida à passagem da corrente elétrica chamamos de
RESISTÊNCIA ELÉTRICA

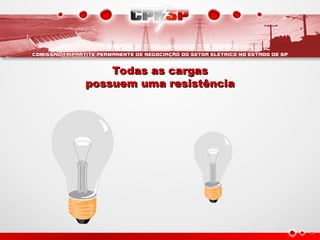

69. Todas as cargas
Todas as cargas
possuem uma resistência
possuem uma resistência

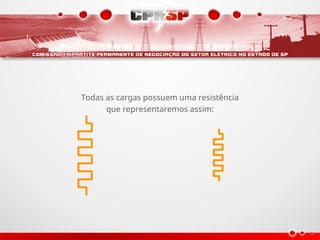

70. Todas as cargas possuem uma resistência
que representaremos assim:

71. OHM ().
Unidade de medida da resistência elétrica
Unidade de medida da resistência elétrica

72. Resistência elétrica
Resistência elétrica
É a oposição oferecida à passagem da corrente elétrica
SÍMBOLO - R
UNIDADE - OHM ()

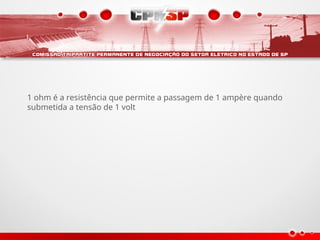

73. 1 ohm é a resistência que permite a passagem de 1 ampère quando
submetida a tensão de 1 volt

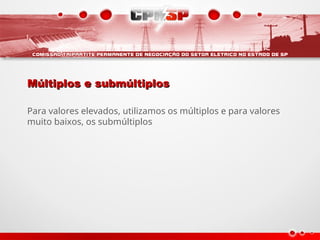

74. Múltiplos e submúltiplos
Múltiplos e submúltiplos
Para valores elevados, utilizamos os múltiplos e para valores
muito baixos, os submúltiplos

75. 
k
M
G
n

m

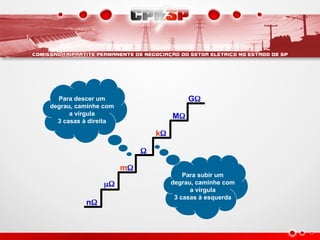

Para descer um
degrau, caminhe com
a vírgula
3 casas à direita
Para subir um
degrau, caminhe com
a vírgula
3 casas à esquerda

76. Aparelho de medida da resistência elétrica
Aparelho de medida da resistência elétrica

77. 
Ohmímetro...
...ligado aos terminais da resistência.

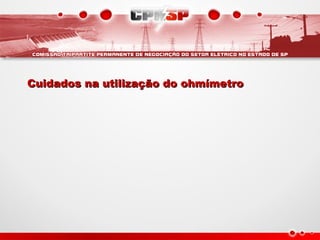

78. Cuidados na utilização do ohmímetro
Cuidados na utilização do ohmímetro

79. 
0 10
0 10
A leitura deve ser a mais próxima possível
do meio da escala
Ajuste do zero
(curto-circuitar os terminais)
Obedecer a posição de utilização indicada no aparelho

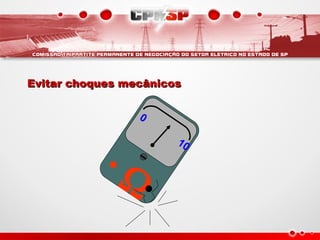

80. 
0
10
Evitar choques mecânicos
Evitar choques mecânicos

81. Revisão
Revisão
Eletricidade básica
Eletricidade básica

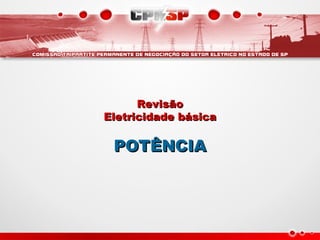

POTÊNCIA
POTÊNCIA

82. Capacidade de produzir trabalho
Capacidade de produzir trabalho

83. 200 kg 50 kg
Fazendo a analogia com duas pessoas as duas são capazes de realizar
trabalho

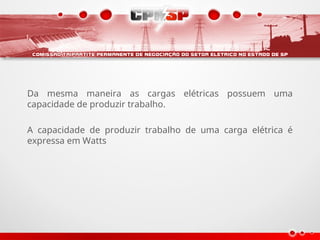

84. Da mesma maneira as cargas elétricas possuem uma
capacidade de produzir trabalho.
A capacidade de produzir trabalho de uma carga elétrica é
expressa em Watts

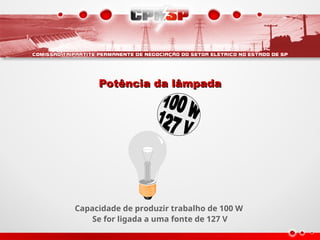

85. Potência da lâmpada
Potência da lâmpada
Capacidade de produzir trabalho de 100 W
Se for ligada a uma fonte de 127 V

86. Potência da lâmpada
Potência da lâmpada
Capacidade de produzir trabalho de 100 W
Se for ligada a uma fonte de 220 V

87. 100 W
60 W
220 V

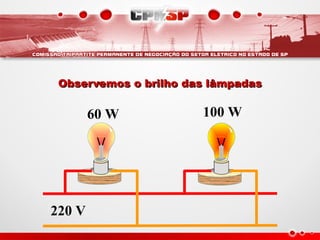

Observemos o brilho das lâmpadas
Observemos o brilho das lâmpadas

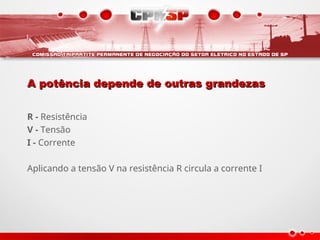

88. A potência depende de outras grandezas
A potência depende de outras grandezas
R - Resistência
V - Tensão
I - Corrente
Aplicando a tensão V na resistência R circula a corrente I

89. Assim temos:
P = R x I2
e P = V x I
NOS APEGAREMOS MAIS À SEGUNDA

90. P
V I

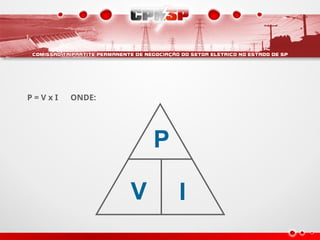

P = V x I ONDE:

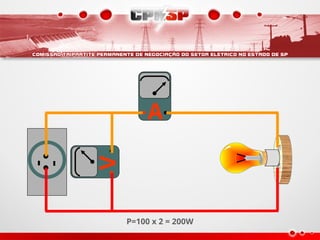

91. A
V
P=100 x 2 = 200W

92. W
200 W

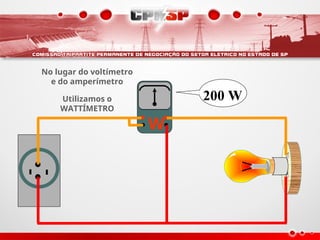

No lugar do voltímetro
e do amperímetro
Utilizamos o
WATTÍMETRO

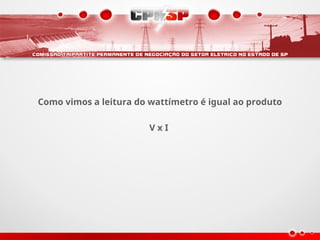

93. Como vimos a leitura do wattímetro é igual ao produto
V x I

94. BOBINA
DE
TENSÃO
BOBINA DE CORRENTE
LIGADA EM SÉRIE
LIGADA
EM
PARALELO
Constituição
Constituição
do wattímetro
do wattímetro

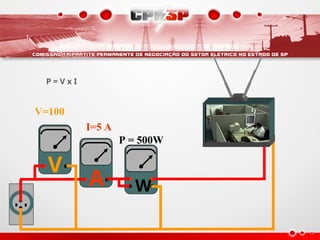

95. A
V
W
V=100
P = 500W
P = V x I
I=5 A

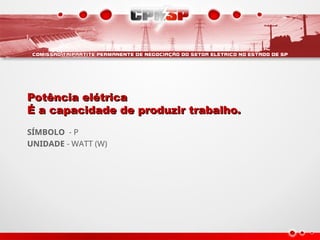

96. Potência elétrica
Potência elétrica
É a capacidade de produzir trabalho.
É a capacidade de produzir trabalho.
SÍMBOLO - P
UNIDADE - WATT (W)
