1. Eletricidade Geral
1

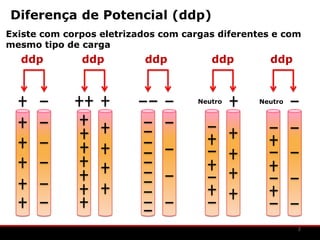

2. Diferença de Potencial (ddp)
Existe com corpos eletrizados com cargas diferentes e com
mesmo tipo de carga
ddp ddp ddp ddp ddp
Neutro Neutro
2

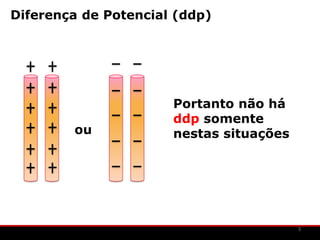

3. Diferença de Potencial (ddp)
Portanto não há
ddp somente
ou nestas situações
3

4. Faremos uma analogia com um
circuito hidráulico
TEMOS UMA
DIFERENÇA DE
NÍVEL D’ÁGUA
Se abrirmos
o registro
4

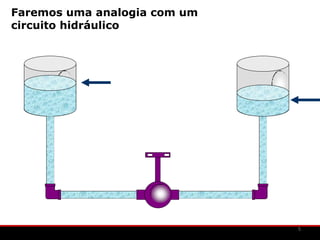

5. Faremos uma analogia com um
circuito hidráulico
5

6. Faremos uma analogia com um
circuito hidráulico
6

7. Faremos uma analogia com um
circuito hidráulico
...NÃO HÁ
MAIS
DESNÍVEL.
7

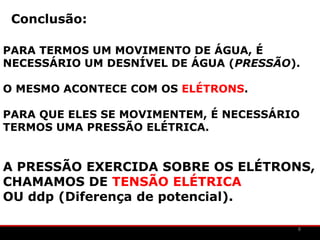

8. Conclusão:
PARA TERMOS UM MOVIMENTO DE ÁGUA, É
NECESSÁRIO UM DESNÍVEL DE ÁGUA (PRESSÃO).
O MESMO ACONTECE COM OS ELÉTRONS.
PARA QUE ELES SE MOVIMENTEM, É NECESSÁRIO
TERMOS UMA PRESSÃO ELÉTRICA.
A PRESSÃO EXERCIDA SOBRE OS ELÉTRONS,
CHAMAMOS DE TENSÃO ELÉTRICA
OU ddp (Diferença de potencial).
8

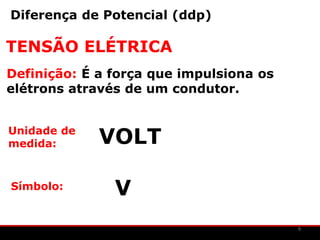

9. Diferença de Potencial (ddp)
TENSÃO ELÉTRICA
Definição: É a força que impulsiona os
elétrons através de um condutor.
Unidade de
medida: VOLT
Símbolo:
V
9

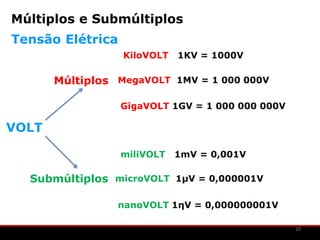

10. Múltiplos e Submúltiplos
Tensão Elétrica
KiloVOLT 1KV = 1000V
Múltiplos MegaVOLT 1MV = 1 000 000V
GigaVOLT 1GV = 1 000 000 000V
VOLT
miliVOLT 1mV = 0,001V
Submúltiplos microVOLT 1μV = 0,000001V
nanoVOLT 1ηV = 0,000000001V
10

11. Múltiplos e Submúltiplos
Para valores elevados, utilizamos os múltiplos e para
valores muito baixos, os submúltiplos.
GV
MV
Para descer um
degrau, caminhe com
Múltiplos
a vírgula kV
3 casas à direita
V Para subir um
mV degrau, caminhe com
a vírgula
3 casas à esquerda
V
Submúltiplos
nV
11

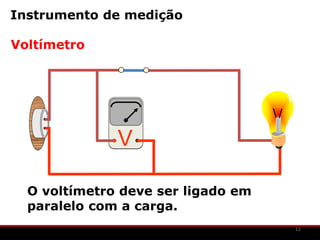

12. Instrumento de medição
Voltímetro
V
O voltímetro deve ser ligado em
paralelo com a carga.
12

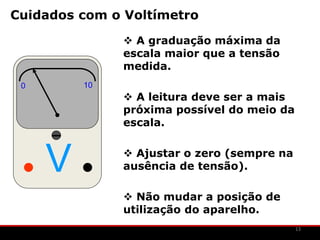

13. Cuidados com o Voltímetro
 A graduação máxima da
escala maior que a tensão
medida.
0 10
 A leitura deve ser a mais
próxima possível do meio da
escala.
V  Ajustar o zero (sempre na
ausência de tensão).
 Não mudar a posição de
utilização do aparelho.
13

14. Cuidados com o Voltímetro
Evitar quedas
14

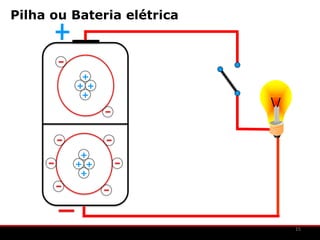

15. Pilha ou Bateria elétrica
+
+ +
+
+
+ +
+
15

16. Pilha ou Bateria elétrica
+
+ +
+
+
+ +
+
16

17. Pilha ou Bateria elétrica
+
+ +
+
+
+ +
+
17

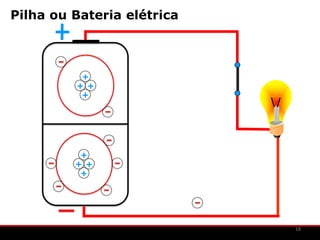

18. Pilha ou Bateria elétrica
+
+ +
+
+
+ +
+
18

19. Pilha ou Bateria elétrica
+
+ +
+
+
+ +
+
19

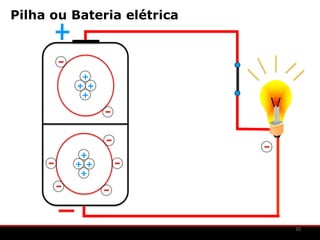

20. Pilha ou Bateria elétrica
+
+ +
+
+
+ +
+
20

21. Pilha ou Bateria elétrica
+
+ +
+
+
+ +
+
21

22. Pilha ou Bateria elétrica
+
+ +
+
+
+ +
+
22

23. Pilha ou Bateria elétrica
+
+ +
+
+
+ +
+
23

24. Pilha ou Bateria elétrica
+
+ +
+
+
+ +
+
24

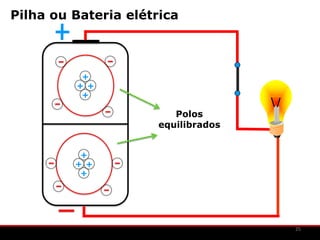

25. Pilha ou Bateria elétrica
+
+ +
+
Polos
equilibrados
+
+ +
+
25

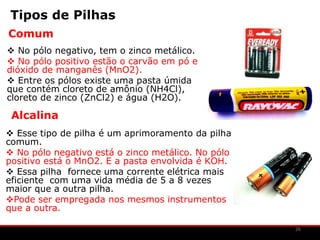

26. Tipos de Pilhas
Comum
 No pólo negativo, tem o zinco metálico.
 No pólo positivo estão o carvão em pó e
dióxido de manganês (MnO2).
 Entre os pólos existe uma pasta úmida
que contém cloreto de amônio (NH4Cl),
cloreto de zinco (ZnCl2) e água (H2O).
Alcalina
 Esse tipo de pilha é um aprimoramento da pilha
comum.
 No pólo negativo está o zinco metálico. No pólo
positivo está o MnO2. E a pasta envolvida é KOH.
 Essa pilha fornece uma corrente elétrica mais
eficiente com uma vida média de 5 a 8 vezes
maior que a outra pilha.
Pode ser empregada nos mesmos instrumentos
que a outra.
26

27. Tipos de Pilhas
Recarregável
 Essas baterias também são conhecidas como baterias nicad
(níquel/cádmio).
 O pólo negativo é formado por cádmio metálico.
 O pólo positivo é formado por uma substância que contém níquel.
 Nesse tipo de bateria, a pasta interna é um composto que
contém solução concentrada de KOH.
 Ela é mais leve e facilmente miniaturizada, porém é bem mais
cara que pilhas secas comuns.
Gráfico de Gráfico de
Funcionamento Funcionamento
pilha comum pilha recarregável
27

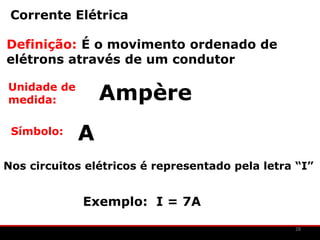

28. Corrente Elétrica
Definição: É o movimento ordenado de
elétrons através de um condutor
Unidade de
medida: Ampère
Símbolo:
A
Nos circuitos elétricos é representado pela letra “I”
Exemplo: I = 7A
28

29. Múltiplos e Submúltiplos
Corrente Elétrica
KiloAMPÈRE 1KA = 1000A
Múltiplos MegaAMPÈRE 1MA = 1 000 000A
GigaAMPÈRE 1GA = 1 000 000 000A
AMPÈRE
miliAMPÈRE 1mA = 0,001A
Submúltiplos microAMPÈRE 1μA = 0,000001A
nanoAMPÈRE 1ηA = 0,000000001A
29

30. Múltiplos e Submúltiplos
Para valores elevados, utilizamos os múltiplos e para
valores muito baixos, os submúltiplos.
GA
MA
Para descer um
degrau, caminhe com
Múltiplos
a vírgula KA
3 casas à direita
A Para subir um
mA degrau, caminhe com
a vírgula
3 casas à esquerda
A
Submúltiplos
nA
30

31. Instrumento de medição
Amperímetro
A
O amperímetro deve ser ligado em
série com a carga.
31

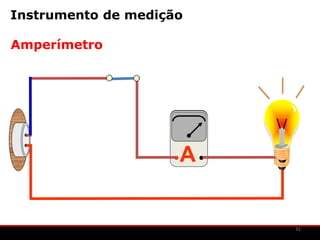

32. Instrumento de medição
Amperímetro
A
32

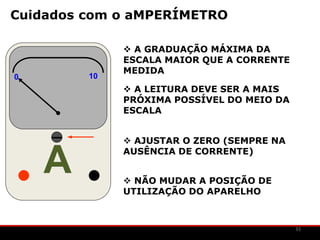

33. Cuidados com o aMPERÍMETRO
 A GRADUAÇÃO MÁXIMA DA
ESCALA MAIOR QUE A CORRENTE
MEDIDA
0 10
 A LEITURA DEVE SER A MAIS
PRÓXIMA POSSÍVEL DO MEIO DA
ESCALA
 AJUSTAR O ZERO (SEMPRE NA
A AUSÊNCIA DE CORRENTE)
 NÃO MUDAR A POSIÇÃO DE
UTILIZAÇÃO DO APARELHO
33

34. Cuidados com o Amperímetro
Evitar quedas
34

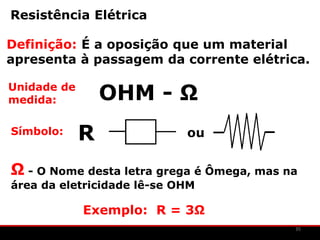

35. Resistência Elétrica
Definição: É a oposição que um material
apresenta à passagem da corrente elétrica.
Unidade de
medida: OHM - Ω
Símbolo:
R ou
Ω - O Nome desta letra grega é Ômega, mas na
área da eletricidade lê-se OHM
Exemplo: R = 3Ω
35

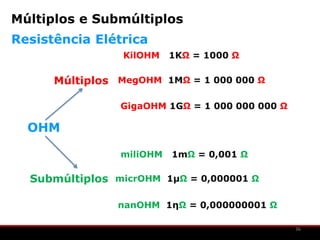

36. Múltiplos e Submúltiplos
Resistência Elétrica
KilOHM 1KΩ = 1000 Ω
Múltiplos MegOHM 1MΩ = 1 000 000 Ω
GigaOHM 1GΩ = 1 000 000 000 Ω
OHM
miliOHM 1mΩ = 0,001 Ω
Submúltiplos micrOHM 1μΩ = 0,000001 Ω
nanOHM 1ηΩ = 0,000000001 Ω
36

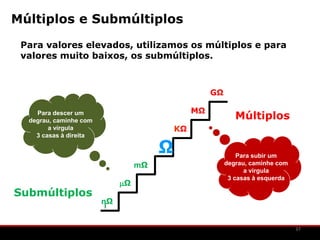

37. Múltiplos e Submúltiplos
Para valores elevados, utilizamos os múltiplos e para
valores muito baixos, os submúltiplos.
GΩ
MΩ
Para descer um
degrau, caminhe com
Múltiplos
a vírgula KΩ
3 casas à direita
Ω Para subir um
mΩ degrau, caminhe com
a vírgula
3 casas à esquerda
Ω
Submúltiplos
nΩ
37

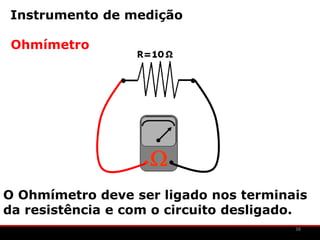

38. Instrumento de medição
Ohmímetro
O Ohmímetro deve ser ligado nos terminais
da resistência e com o circuito desligado.
38

39. Cuidados com o Ohmímetro
 A LEITURA DEVE SER A MAIS
PRÓXIMA POSSÍVELDO MEIO DA
0 10 ESCALA.
 AJUSTE DO ZERO (CURTO-
CIRCUITAR OS TERMINAIS).
  OBEDECER A POSIÇÃO DE
UTILIZAÇÃO INDICADA NO
APARELHO.
39

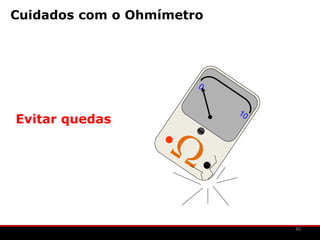

40. Cuidados com o Ohmímetro
Evitar quedas
40
