1. PROFESOR: OMER ANTONIO RAMOS NEGRETE
VECTORES
INSTITUCIÓN EDUCATIVA SAN RAFAEL
MUNICIPIO: SAN RAFAEL
Correo: orane 6127@hotmail.com

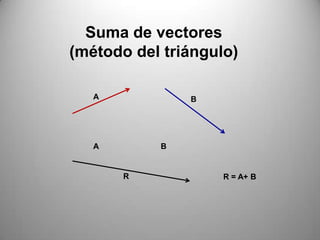

2. Suma de vectores
(método del triángulo)
A B
A B
R R = A+ B

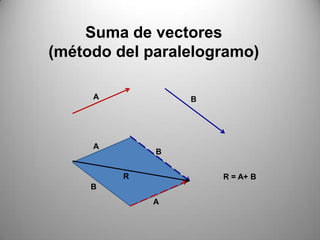

3. Suma de vectores
(método del paralelogramo)
A B
A
B
R R = A+ B
B
A

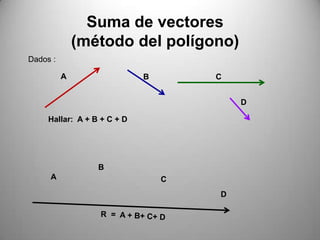

4. Suma de vectores
(método del polígono)
Dados :
A B C
D
Hallar: A + B + C + D
B
A C
D
R

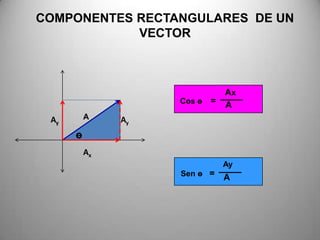

5. COMPONENTES RECTANGULARES DE UN
VECTOR
Ax
Cos ө = A
Ay A Ay
ө
Ax
Ay
Sen ө =
A

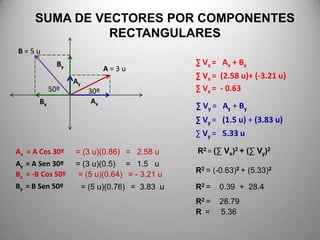

6. SUMA DE VECTORES POR COMPONENTES
RECTANGULARES
B=5u
By ∑ Vx = Ax + Bx
A=3u
∑ Vx = (2.58 u)+ (-3.21 u)
Ay
50º 30º ∑ Vx = - 0.63
Bx Ax
∑ Vy = Ay + By
∑ Vy = (1.5 u) + (3.83 u)
∑ Vy = 5.33 u
Ax = A Cos 30º = (3 u)(0.86) = 2.58 u R2 = (∑ Vx)2 + (∑ Vy)2
Ay = A Sen 30º = (3 u)(0.5) = 1.5 u
Bx = -B Cos 50º R2 = (-0.63)2 + (5.33)2
= (5 u)(0.64) = - 3.21 u
By = B Sen 50º = (5 u)(0.76) = 3.83 u R2 = 0.39 + 28.4
R2 = 28.79
R = 5.36
