1. Coordenadas Geográficas
e Pesquisa de Campo
Ecologia de Populações
Prof. Dr. Harold Gordon Fowler

2. “Cada usuário e construtor de mapas deve
ter um entendimento básico de projeções
independente dos programas do
computador.”
- John P. Snyder

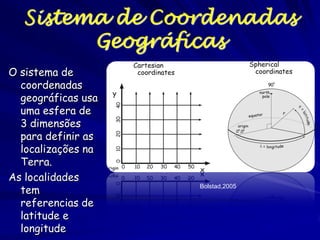

3. Sistema de Coordenadas
Geográficas
O sistema de
coordenadas
geográficas usa
uma esfera de
3 dimensões
para definir as
localizações na
Terra.
As localidades
tem Bolstad,2005
referencias de
latitude e
longitude

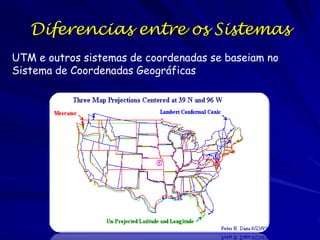

4. Diferencias entre os Sistemas
UTM e outros sistemas de coordenadas se baseiam no
Sistema de Coordenadas Geográficas

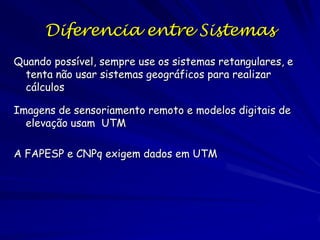

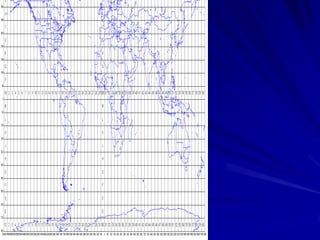

6. Diferencia entre Sistemas
Quando possível, sempre use os sistemas retangulares, e
tenta não usar sistemas geográficos para realizar
cálculos
Imagens de sensoriamento remoto e modelos digitais de
elevação usam UTM
A FAPESP e CNPq exigem dados em UTM

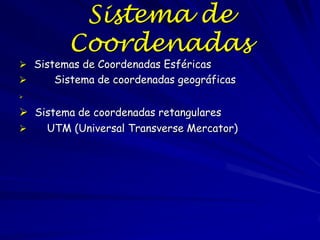

7. Sistema de
Coordenadas
 Sistemas de Coordenadas Esféricas
 Sistema de coordenadas geográficas

 Sistema de coordenadas retangulares
 UTM (Universal Transverse Mercator)

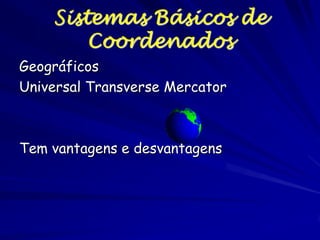

8. Sistemas Básicos de
Coordenados
Geográficos
Universal Transverse Mercator
Tem vantagens e desvantagens

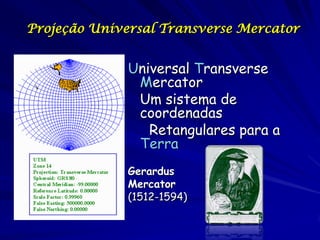

9. Projeção Universal Transverse Mercator
Universal Transverse
Mercator
Um sistema de
coordenadas
Retangulares para a
Terra
Gerardus
Mercator
(1512-1594)

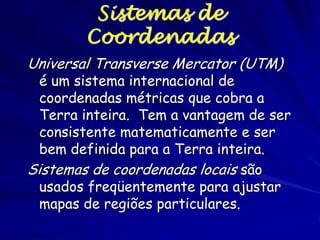

10. Sistemas de
Coordenadas
Universal Transverse Mercator (UTM)
é um sistema internacional de
coordenadas métricas que cobra a
Terra inteira. Tem a vantagem de ser
consistente matematicamente e ser
bem definida para a Terra inteira.
Sistemas de coordenadas locais são
usados freqüentemente para ajustar
mapas de regiões particulares.

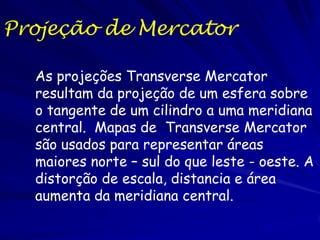

11. Projeção de Mercator
As projeções Transverse Mercator
resultam da projeção de um esfera sobre
o tangente de um cilindro a uma meridiana
central. Mapas de Transverse Mercator
são usados para representar áreas
maiores norte – sul do que leste - oeste. A
distorção de escala, distancia e área
aumenta da meridiana central.

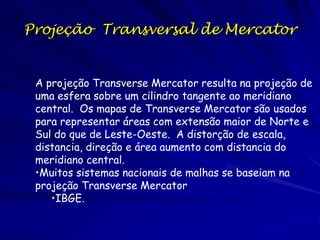

12. Projeção Transversal de Mercator
A projeção Transverse Mercator resulta na projeção de
uma esfera sobre um cilindro tangente ao meridiano
central. Os mapas de Transverse Mercator são usados
para representar áreas com extensão maior de Norte e
Sul do que de Leste-Oeste. A distorção de escala,
distancia, direção e área aumento com distancia do
meridiano central.
•Muitos sistemas nacionais de malhas se baseiam na
projeção Transverse Mercator
•IBGE.

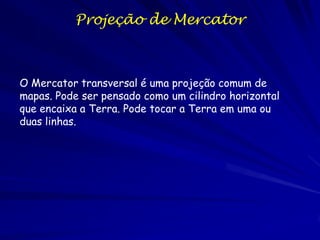

13. Projeção de Mercator
O Mercator transversal é uma projeção comum de
mapas. Pode ser pensado como um cilindro horizontal
que encaixa a Terra. Pode tocar a Terra em uma ou
duas linhas.

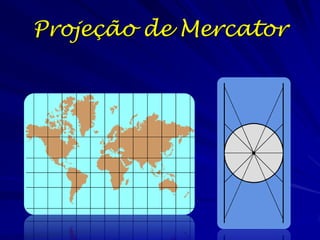

14. Projeção de Mercator

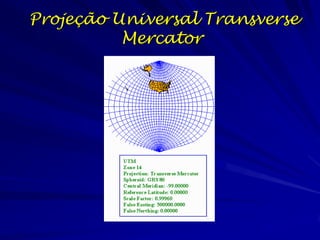

15. Projeção Universal Transverse
Mercator

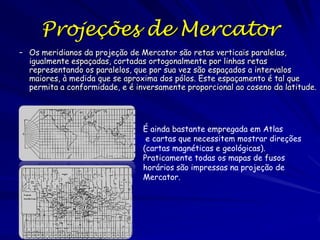

16. Projeções de Mercator
– Os meridianos da projeção de Mercator são retas verticais paralelas,
igualmente espaçadas, cortadas ortogonalmente por linhas retas
representando os paralelos, que por sua vez são espaçados a intervalos
maiores, à medida que se aproxima dos pólos. Este espaçamento é tal que
permita a conformidade, e é inversamente proporcional ao coseno da latitude.
É ainda bastante empregada em Atlas
e cartas que necessitem mostrar direções
(cartas magnéticas e geológicas).
Praticamente todas os mapas de fusos
horários são impressas na projeção de
Mercator.

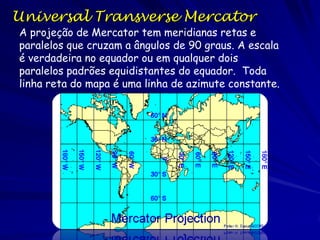

17. Universal Transverse Mercator
A projeção de Mercator tem meridianas retas e
paralelos que cruzam a ângulos de 90 graus. A escala
é verdadeira no equador ou em qualquer dois
paralelos padrões equidistantes do equador. Toda
linha reta do mapa é uma linha de azimute constante.

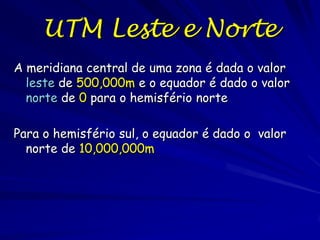

18. UTM Leste e Norte
A meridiana central de uma zona é dada o valor
leste de 500,000m e o equador é dado o valor
norte de 0 para o hemisfério norte
Para o hemisfério sul, o equador é dado o valor
norte de 10,000,000m

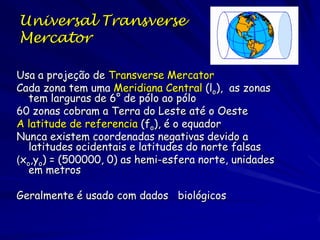

19. Universal Transverse
Mercator
Usa a projeção de Transverse Mercator
Cada zona tem uma Meridiana Central (lo), as zonas
tem larguras de 6° de pólo ao pólo
60 zonas cobram a Terra do Leste até o Oeste
A latitude de referencia (fo), é o equador
Nunca existem coordenadas negativas devido a
latitudes ocidentais e latitudes do norte falsas
(xo,yo) = (500000, 0) as hemi-esfera norte, unidades
em metros
Geralmente é usado com dados biológicos

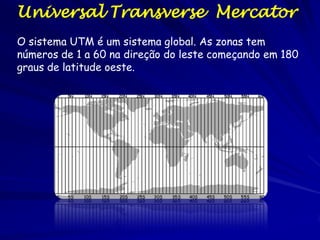

20. Universal Transverse Mercator
O sistema UTM é um sistema global. As zonas tem
números de 1 a 60 na direção do leste começando em 180
graus de latitude oeste.

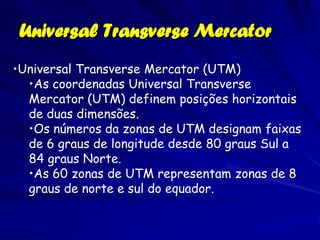

21. Universal Transverse Mercator
•Universal Transverse Mercator (UTM)
•As coordenadas Universal Transverse
Mercator (UTM) definem posições horizontais
de duas dimensões.
•Os números da zonas de UTM designam faixas
de 6 graus de longitude desde 80 graus Sul a
84 graus Norte.
•As 60 zonas de UTM representam zonas de 8
graus de norte e sul do equador.

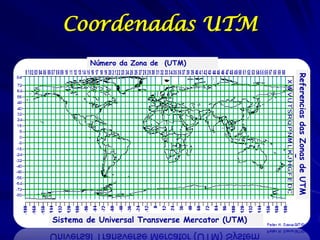

22. Coordenadas UTM
Número da Zona de (UTM)
Referencias das Zonas de UTM
Sistema de Universal Transverse Mercator (UTM)

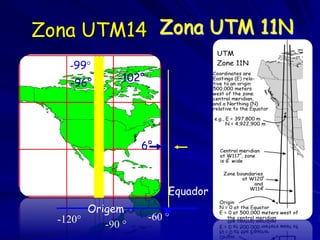

23. Zona UTM14 Zona UTM 11N
-99°
-96° -102°
6°
Equador
Origem
-120° -60 °
-90 °

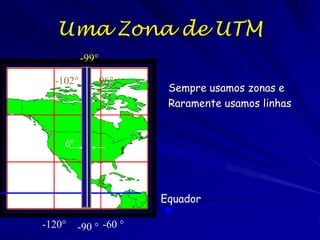

24. Uma Zona de UTM
-99°
-102° -96°
Sempre usamos zonas e
Raramente usamos linhas
6°
Equador
-120° -90 ° -60 °

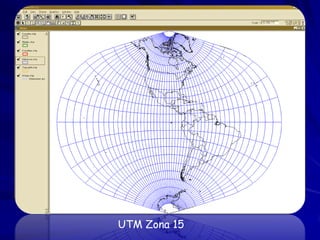

25. UTM Zona 15

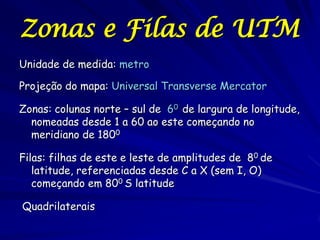

26. Zonas e Filas de UTM
Unidade de medida: metro
Projeção do mapa: Universal Transverse Mercator
Zonas: colunas norte – sul de 60 de largura de longitude,
nomeadas desde 1 a 60 ao este começando no
meridiano de 1800
Filas: filhas de este e leste de amplitudes de 80 de
latitude, referenciadas desde C a X (sem I, O)
começando em 800 S latitude
Quadrilaterais

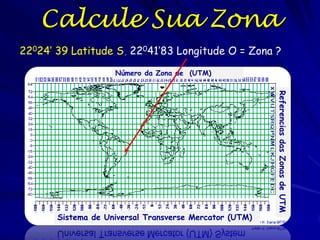

27. Calcule Sua Zona
22024’ 39 Latitude S, 22041’83 Longitude O = Zona ?
Número da Zona de (UTM)
Referencias das Zonas de UTM
Sistema de Universal Transverse Mercator (UTM)

28. Zonas Mundiais de UTM
Número da Zona de (UTM)
Referencias das Zonas de UTM
Sistema de Universal Transverse Mercator (UTM)
http://www.colorado.edu/geography/gcraft/

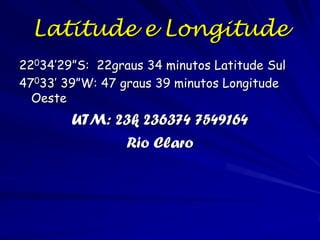

29. Latitude e Longitude
22034’29”S: 22graus 34 minutos Latitude Sul
47033’ 39”W: 47 graus 39 minutos Longitude
Oeste
UTM: 23k 236374 7549164
Rio Claro

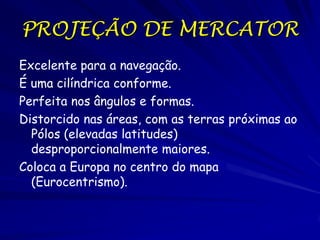

30. PROJEÇÃO DE MERCATOR
Excelente para a navegação.
É uma cilíndrica conforme.
Perfeita nos ângulos e formas.
Distorcido nas áreas, com as terras próximas ao
Pólos (elevadas latitudes)
desproporcionalmente maiores.
Coloca a Europa no centro do mapa
(Eurocentrismo).

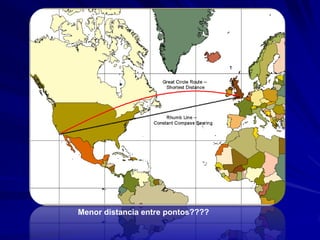

31. Menor distancia entre pontos????

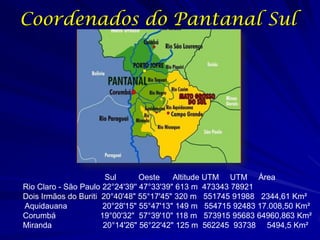

32. Coordenados do Pantanal Sul
Sul Oeste Altitude UTM UTM Área
Rio Claro - São Paulo 22°24'39'' 47°33'39" 613 m 473343 78921
Dois Irmãos do Buriti 20°40'48" 55°17'45" 320 m 551745 91988 2344,61 Km²
Aquidauana 20°28'15" 55°47'13" 149 m 554715 92483 17.008,50 Km²
Corumbá 19°00'32" 57°39'10" 118 m 573915 95683 64960,863 Km²
Miranda 20°14'26" 56°22'42" 125 m 562245 93738 5494,5 Km²

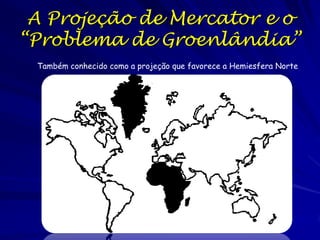

33. A Projeção de Mercator e o
“Problema de Groenlândia”
Também conhecido como a projeção que favorece a Hemiesfera Norte

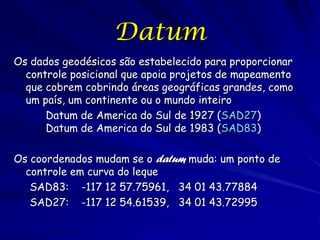

34. Datum
Os dados geodésicos são estabelecido para proporcionar
controle posicional que apoia projetos de mapeamento
que cobrem cobrindo áreas geográficas grandes, como
um país, um continente ou o mundo inteiro
Datum de America do Sul de 1927 (SAD27)
Datum de America do Sul de 1983 (SAD83)
Os coordenados mudam se o datum muda: um ponto de
controle em curva do leque
SAD83: -117 12 57.75961, 34 01 43.77884
SAD27: -117 12 54.61539, 34 01 43.72995

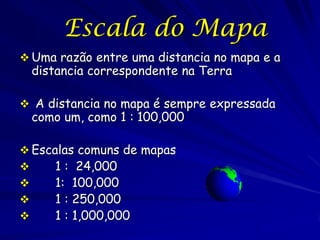

35. Escala do Mapa
 Uma razão entre uma distancia no mapa e a
distancia correspondente na Terra
 A distancia no mapa é sempre expressada
como um, como 1 : 100,000
 Escalas comuns de mapas
 1 : 24,000
 1: 100,000
 1 : 250,000
 1 : 1,000,000

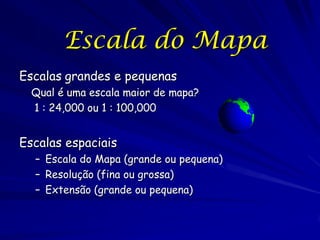

36. Escala do Mapa
Escalas grandes e pequenas
Qual é uma escala maior de mapa?
1 : 24,000 ou 1 : 100,000
Escalas espaciais
– Escala do Mapa (grande ou pequena)
– Resolução (fina ou grossa)
– Extensão (grande ou pequena)

37. Sistema de Referências das Cartas
Topográficas
No início do século XX, foi elaborada a Carta
Internacional ao Milionésimo (CIM), na qual o
Brasil baseou-se para elaborar a sua.
As cartas ao milionésimo têm intervalo de 6o de
longitude, numerados de 01 a 60, a partir do
antemeridiano de Greenwich e, intervalo de 4o
de latitude, designados pelas letras A a Z, do
Equador aos polos.

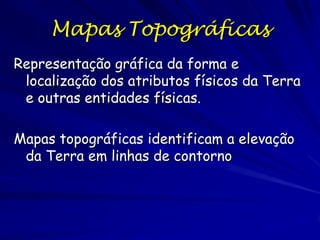

38. Mapas Topográficas
Representação gráfica da forma e
localização dos atributos físicos da Terra
e outras entidades físicas.
Mapas topográficas identificam a elevação
da Terra em linhas de contorno

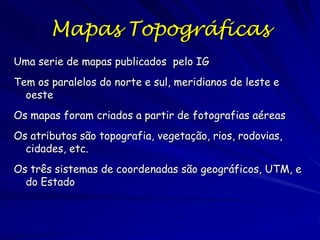

39. Mapas Topográficas
Uma serie de mapas publicados pelo IG
Tem os paralelos do norte e sul, meridianos de leste e
oeste
Os mapas foram criados a partir de fotografias aéreas
Os atributos são topografia, vegetação, rios, rodovias,
cidades, etc.
Os três sistemas de coordenadas são geográficos, UTM, e
do Estado

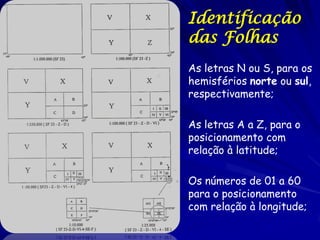

40. Identificação
das Folhas
As letras N ou S, para os
hemisférios norte ou sul,
respectivamente;
As letras A a Z, para o
posicionamento com
relação à latitude;
Os números de 01 a 60
para o posicionamento
com relação à longitude;

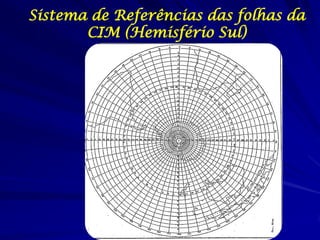

41. Sistema de Referências das folhas da
CIM (Hemisfério Sul)

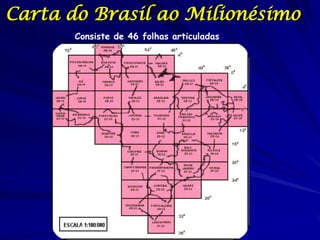

42. Carta do Brasil ao Milionésimo
Consiste de 46 folhas articuladas

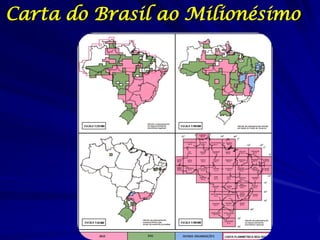

43. Carta do Brasil ao Milionésimo

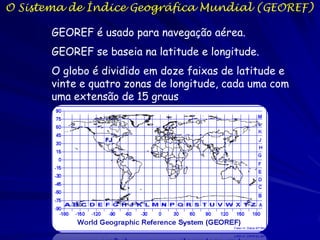

44. O Sistema de Índice Geográfica Mundial (GEOREF)
GEOREF é usado para navegação aérea.
GEOREF se baseia na latitude e longitude.
O globo é dividido em doze faixas de latitude e
vinte e quatro zonas de longitude, cada uma com
uma extensão de 15 graus
