Projeções cartográficas representam a Terra esférica em um mapa plano e introduzem deformações. Existem três tipos principais de projeções: cilíndricas, cônicas e planas/azimutais. Cada tipo apresenta características específicas em termos de forma dos meridianos e paralelos e nas regiões que representam de forma mais adequada.

1. PROJEÇÕES CARTOGRÁFICAS
O que é
Projeção cartográfica é a representação de uma
superfície esférica (a Terra) num plano (o mapa), ou
seja, trata-se de um "sistema plano de meridianos e
paralelos sobre os quais pode ser desenhado um mapa"
(Erwin Raisz. Cartografia geral. P. 58).
O grande problema da cartografia consiste em ter de representar
uma superfície esférica num plano, pois, como é sabido, a esfera é um
sólido não-desenvolvível, isto é, não-achatável ou não planificável.
Assim, sempre que achatarmos uma esfera, necessariamente ela
sofrerá alterações ou deformações.
PROJEÇÕES CARTOGRÁFICAS - Prof. Oscar 1
Jun/2011

2. Experimente, por
exemplo, cortar uma
laranja ao meio e depois
pressionar (achatar) uma
dessas partes sobre uma
superfície plana.Isso quer
dizer que todas as
projeções apresentam
deformações, que podem
ser em relação às
distâncias, às áreas ou
aos ângulos. Assim, cabe
ao cartógrafo escolher o
tipo de projeção que
melhor atenda aos
objetivos do mapa.
PROJEÇÕES CARTOGRÁFICAS - Prof. Oscar 2
Jun/2011

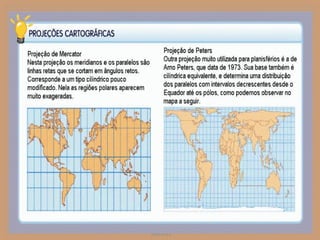

3. PROJEÇÕES CARTOGRÁFICAS - Prof. Oscar 3
Jun/2011

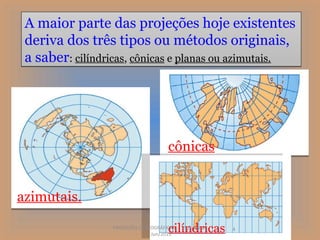

4. A maior parte das projeções hoje existentes
deriva dos três tipos ou métodos originais,
a saber: cilíndricas, cônicas e planas ou azimutais.
cônicas
azimutais.
Jun/2011
cilíndricas
PROJEÇÕES CARTOGRÁFICAS - Prof. Oscar 4

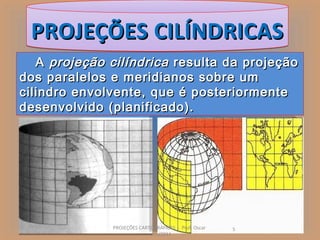

5. PROJEÇÕES CILÍNDRICAS
A projeção cilíndrica resulta da projeção
dos paralelos e meridianos sobre um
cilindro envolvente, que é posteriormente
desenvolvido (planificado).
PROJEÇÕES CARTOGRÁFICAS - Prof. Oscar 5
Jun/2011

6. Esse tipo de projeção:
Esse tipo de projeção:
•Apresenta os paralelos retos e horizontais e
os meridianos retos e verticais;
•Acarreta um crescimento (deformação)
exagerado das regiões de elevadas latitudes;
•É o mais utilizado para a representação total
da Terra (mapas-múndi).
PROJEÇÕES CARTOGRÁFICAS - Prof. Oscar 6
Jun/2011

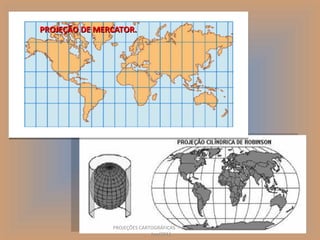

7. PROJEÇÃO DE MERCATOR.
PROJEÇÕES CARTOGRÁFICAS - Prof. Oscar 7
Jun/2011

8. PROJEÇÕES CARTOGRÁFICAS - Prof. Oscar 8
Jun/2011

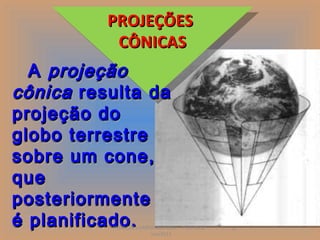

9. PROJEÇÕES
PROJEÇÕES
CÔNICAS
CÔNICAS
A projeção
cônica resulta da
projeção do
globo terrestre
sobre um cone,
que
posteriormente
é planificado.
PROJEÇÕES CARTOGRÁFICAS - Prof. Oscar 9
Jun/2011

10. PROJEÇÕES CÔNICAS
PROJEÇÕES CARTOGRÁFICAS - Prof. Oscar 10
Jun/2011

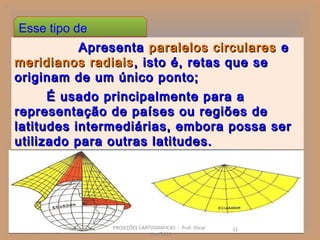

11. Esse tipo de
projeção: Apresenta paralelos circulares e
meridianos radiais , isto é, retas que se
originam de um único ponto;
É usado principalmente para a
representação de países ou regiões de
latitudes intermediárias, embora possa ser
utilizado para outras latitudes.
PROJEÇÕES CARTOGRÁFICAS - Prof. Oscar 11
Jun/2011

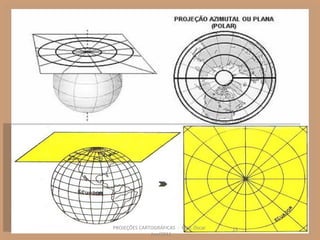

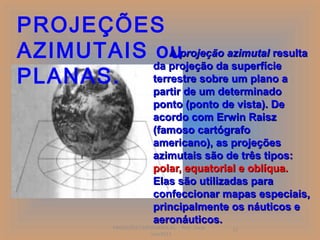

12. PROJEÇÕES
AZIMUTAIS ouprojeção azimutal resulta
A
da projeção da superfície
PLANAS. terrestre sobre um plano a
partir de um determinado
ponto (ponto de vista). De
acordo com Erwin Raisz
(famoso cartógrafo
americano), as projeções
azimutais são de três tipos:
polar, equatorial e oblíqua.
Elas são utilizadas para
confeccionar mapas especiais,
principalmente os náuticos e
aeronáuticos.
PROJEÇÕES CARTOGRÁFICAS - Prof. Oscar 12
Jun/2011

13. PROJEÇÕES CARTOGRÁFICAS - Prof. Oscar 13
Jun/2011

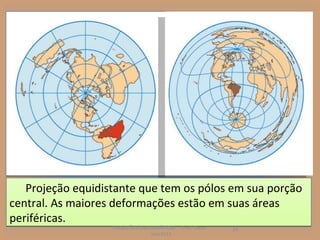

14. Projeção equidistante que tem os pólos em sua porção
central. As maiores deformações estão em suas áreas
periféricas.
PROJEÇÕES CARTOGRÁFICAS - Prof. Oscar 14
Jun/2011

15. PROJEÇÕES CARTOGRÁFICAS - Prof. Oscar 15
Jun/2011

16. PROJEÇÕES CARTOGRÁFICAS - Prof. Oscar 16
Jun/2011

17. ESCOLA MUNICIPAL VIRGÍLIO
ANTÔNIO DA SILVA
MATO SECO – BOM DESPACHO-MG MG
GEOGRAFIA – Professor José
Oscar do Nascimento
FONTE DE PESQUISA: Internet
9º ano do ensino fundamental
DEUS SEJA LOUVADO.
Jun/2011.
PROJEÇÕES CARTOGRÁFICAS - Prof. Oscar 17
Jun/2011
