O documento descreve as diferentes formas de representar a superfície terrestre através da história, incluindo os primeiros mapas criados pelo homem, mapas mentais, fotografias aéreas, imagens de satélite, sistemas de informação geográfica, globos e mapas. Discute também as vantagens e desvantagens dos globos e mapas, e os diferentes sistemas de projeção usados nos mapas.

1. As diferentes representações da superfície terrestre

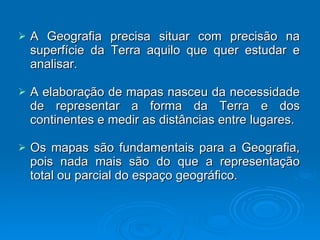

2. A Geografia precisa situar com precisão na superfície da Terra aquilo que quer estudar e analisar. A elaboração de mapas nasceu da necessidade de representar a forma da Terra e dos continentes e medir as distâncias entre lugares. Os mapas são fundamentais para a Geografia, pois nada mais são do que a representação total ou parcial do espaço geográfico.

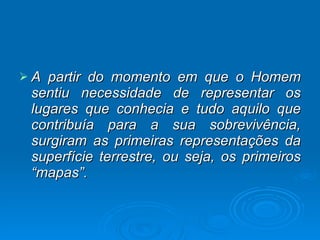

3. A partir do momento em que o Homem sentiu necessidade de representar os lugares que conhecia e tudo aquilo que contribuía para a sua sobrevivência, surgiram as primeiras representações da superfície terrestre, ou seja, os primeiros “mapas”.

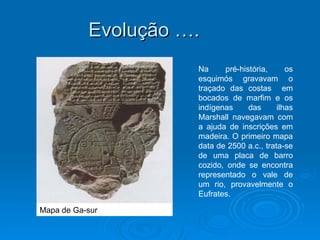

4. Evolução …. Mapa de Ga-sur Na pré-história, os esquimós gravavam o traçado das costas em bocados de marfim e os indígenas das ilhas Marshall navegavam com a ajuda de inscrições em madeira. O primeiro mapa data de 2500 a.c., trata-se de uma placa de barro cozido, onde se encontra representado o vale de um rio, provavelmente o Eufrates.

5. Eratóstenes e Ptolomeu Cosmógrafos e astrónomos gregos Mapa-múndi de Ptolomeu

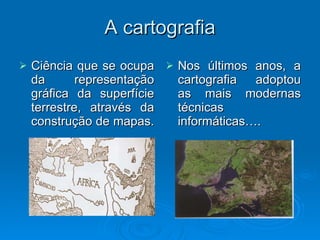

6. A cartografia Ciência que se ocupa da representação gráfica da superfície terrestre, através da construção de mapas. Nos últimos anos, a cartografia adoptou as mais modernas técnicas informáticas….

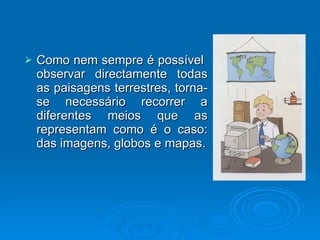

7. Como nem sempre é possível observar directamente todas as paisagens terrestres, torna-se necessário recorrer a diferentes meios que as representam como é o caso: das imagens, globos e mapas.

8. De que formas podemos conhecer a realidade? a) Desenhos ou esboços; b) Fotografias aéreas; c) Imagens de satélite; d) Sistemas de Informação Geográfica (SIG); e) Globos; f) Mapas.

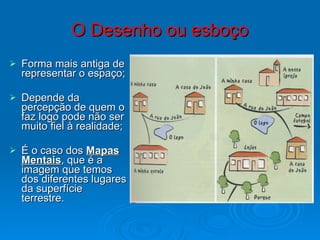

9. O Desenho ou esboço Forma mais antiga de representar o espaço; Depende da percepção de quem o faz logo pode não ser muito fiel à realidade; É o caso dos Mapas Mentais , que é a imagem que temos dos diferentes lugares da superfície terrestre.

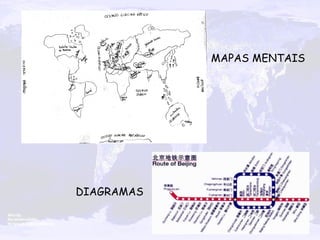

10. MAPAS MENTAIS DIAGRAMAS

11. Mais exemplos de mapas mentais

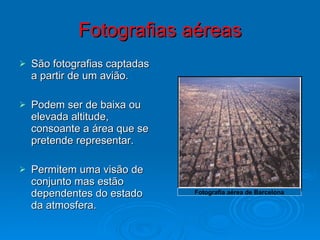

12. Fotografias aéreas São fotografias captadas a partir de um avião. Podem ser de baixa ou elevada altitude, consoante a área que se pretende representar. Permitem uma visão de conjunto mas estão dependentes do estado da atmosfera. Fotografia aérea de Barcelona

13. Imagens de satélite Através de satélites geoestacionários ou de órbita polar é possível registar informação meteorológica e no âmbito das telecomunicações e ainda, recolher imagens de vastas áreas da superfície terrestre. Fornecem grande riqueza de pormenores (áreas rurais e urbanas, detecção de incêndios, etc) Imagem da Europa obtida a partir do satélite Meteosat

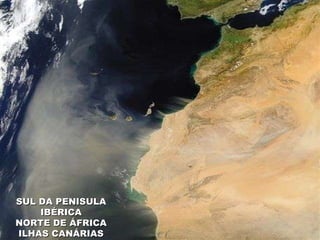

14. SUL DA PENISULA IBÉRICA NORTE DE ÁFRICA ILHAS CANÁRIAS

15. ESTREITO DE GIBRALTAR

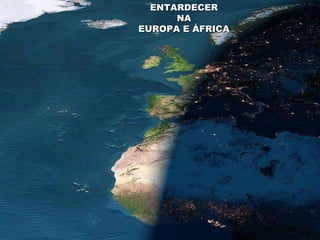

16. ENTARDECER NA EUROPA E ÁFRICA

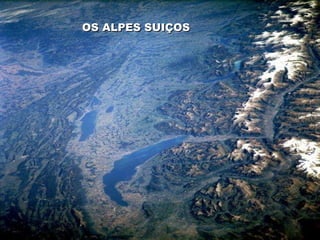

17. OS ALPES SUIÇOS

18. ISLÂNDIA

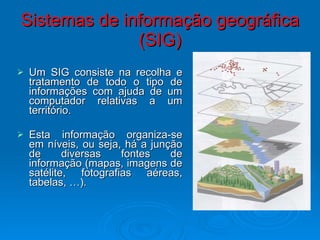

19. Sistemas de informação geográfica (SIG) Um SIG consiste na recolha e tratamento de todo o tipo de informações com ajuda de um computador relativas a um território. Esta informação organiza-se em níveis, ou seja, há a junção de diversas fontes de informação (mapas, imagens de satélite, fotografias aéreas, tabelas, …).

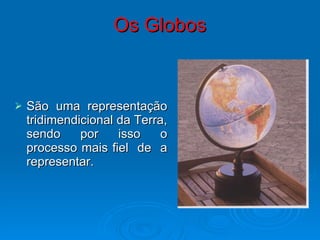

20. Os Globos São uma representação tridimendicional da Terra, sendo por isso o processo mais fiel de a representar.

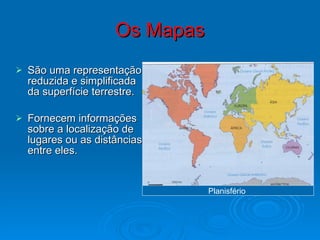

21. Os Mapas São uma representação reduzida e simplificada da superfície terrestre. Fornecem informações sobre a localização de lugares ou as distâncias entre eles. Planisfério

23. Os Globos e os Mapas: vantagens e desvantagens

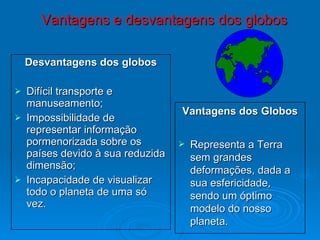

24. Vantagens e desvantagens dos globos Desvantagens dos globos Difícil transporte e manuseamento; Impossibilidade de representar informação pormenorizada sobre os países devido à sua reduzida dimensão; Incapacidade de visualizar todo o planeta de uma só vez. Vantagens dos Globos Representa a Terra sem grandes deformações, dada a sua esfericidade, sendo um óptimo modelo do nosso planeta.

25. Desvantagens dos mapas Os mapas apresentam alguma deformação, porque é difícil reproduzir a forma esférica num plano. Vantagens e desvantagens dos mapas Vantagens dos Mapas Oferecem muitas informações e uma imagem objectiva da realidade terrestre; Permitem visualizar o planeta de uma só vez; Fácil transporte e manuseamento;

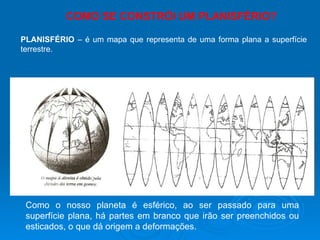

26. Como o nosso planeta é esférico, ao ser passado para uma superfície plana, há partes em branco que irão ser preenchidos ou esticados, o que dá origem a deformações. COMO SE CONSTRÓI UM PLANISFÉRIO? PLANISFÉRIO – é um mapa que representa de uma forma plana a superfície terrestre.

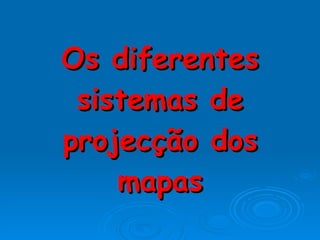

27. Os diferentes sistemas de projecção dos mapas

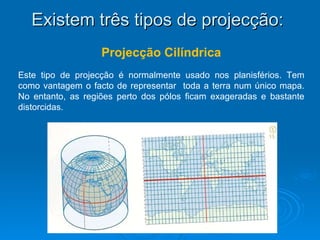

28. Existem três tipos de projecção: Projecção Cilíndrica Este tipo de projecção é normalmente usado nos planisférios. Tem como vantagem o facto de representar toda a terra num único mapa. No entanto, as regiões perto dos pólos ficam exageradas e bastante distorcidas.

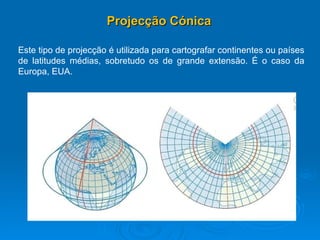

29. Projecção Cónica Este tipo de projecção é utilizada para cartografar continentes ou países de latitudes médias, sobretudo os de grande extensão. É o caso da Europa, EUA.

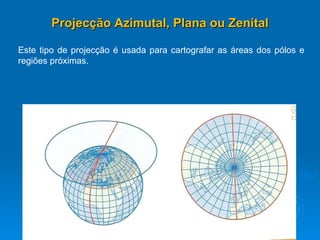

30. Projecção Azimutal, Plana ou Zenital Este tipo de projecção é usada para cartografar as áreas dos pólos e regiões próximas.
