1) O documento discute conceitos de cartografia e projeções cartográficas, classificando-as de acordo com o tipo de superfície adotada e grau de deformação; 2) As projeções mais comuns são a de Mercator, Peters e Azimutal, cada uma com características de deformação diferentes; 3) A escolha da projeção depende do objetivo do mapa, já que todas introduzem algum tipo de distorção.

1. PROJEÇÕES CARTOGRÁFICAS Professores: Prof. Msc: Giseli Dalla Nora Felix Prof. Esp. Pedro Carlos Nogueira Felix

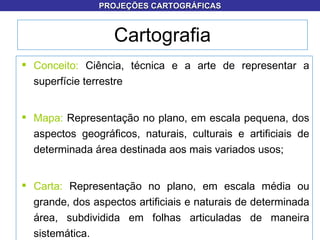

2. Conceito: Ciência, técnica e a arte de representar a superfície terrestre Mapa: Representação no plano, em escala pequena, dos aspectos geográficos, naturais, culturais e artificiais de determinada área destinada aos mais variados usos; Carta: Representação no plano, em escala média ou grande, dos aspectos artificiais e naturais de determinada área, subdividida em folhas articuladas de maneira sistemática. Cartografia PROJEÇÕES CARTOGRÁFICAS

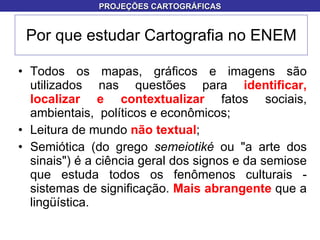

3. Todos os mapas, gráficos e imagens são utilizados nas questões para identificar, localizar e contextualizar fatos sociais, ambientais, políticos e econômicos; Leitura de mundo não textual ; Semiótica (do grego semeiotiké ou "a arte dos sinais") é a ciência geral dos signos e da semiose que estuda todos os fenômenos culturais - sistemas de significação. Mais abrangente que a lingüística. Por que estudar Cartografia no ENEM PROJEÇÕES CARTOGRÁFICAS

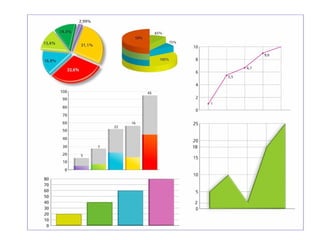

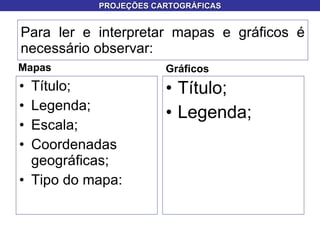

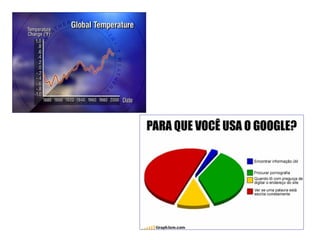

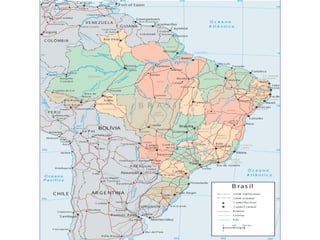

4. Para ler e interpretar mapas e gráficos é necessário observar: Mapas Título; Legenda; Escala; Coordenadas geográficas; Tipo do mapa: Gráficos Título; Legenda; PROJEÇÕES CARTOGRÁFICAS

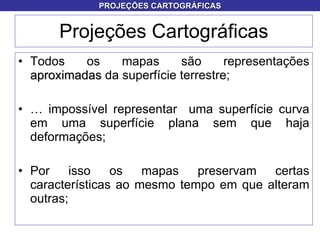

8. Projeções Cartográficas Todos os mapas são representações aproximadas da superfície terrestre; É impossível representar uma superfície curva em uma superfície plana sem que haja deformações; Por isso os mapas preservam certas características ao mesmo tempo em que alteram outras; PROJEÇÕES CARTOGRÁFICAS

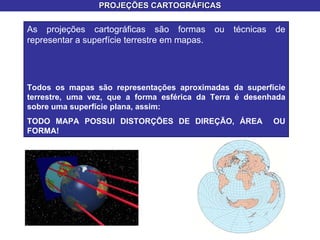

9. PROJEÇÕES CARTOGRÁFICAS As projeções cartográficas são formas ou técnicas de representar a superfície terrestre em mapas. Todos os mapas são representações aproximadas da superfície terrestre, uma vez, que a forma esférica da Terra é desenhada sobre uma superfície plana, assim: TODO MAPA POSSUI DISTORÇÕES DE DIREÇÃO, ÁREA OU FORMA!

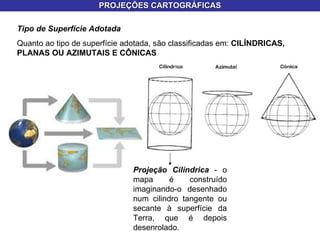

10. PROJEÇÕES CARTOGRÁFICAS Tipo de Superfície Adotada Quanto ao tipo de superfície adotada, são classificadas em: CILÍNDRICAS, PLANAS OU AZIMUTAIS E CÔNICAS Projeção Cilíndrica - o mapa é construído imaginando-o desenhado num cilindro tangente ou secante à superfície da Terra, que é depois desenrolado.

11. PROJEÇÕES CARTOGRÁFICAS Tipo de Superfície Adotada Quanto ao tipo de superfície adotada, são classificadas em: CILÍNDRICAS, PLANAS OU AZIMUTAIS E CÔNICAS Projeção Plana ou Azimutal - o mapa é construído imaginando-o situado num plano tangente ou secante a um ponto na superfície da Terra. Ex. Projeção Esterográfica Polar.

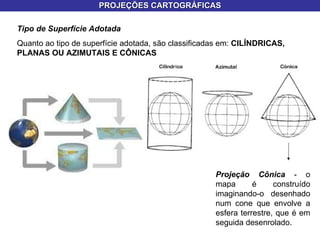

12. PROJEÇÕES CARTOGRÁFICAS Tipo de Superfície Adotada Quanto ao tipo de superfície adotada, são classificadas em: CILÍNDRICAS, PLANAS OU AZIMUTAIS E CÔNICAS Projeção Cônica - o mapa é construído imaginando-o desenhado num cone que envolve a esfera terrestre, que é em seguida desenrolado.

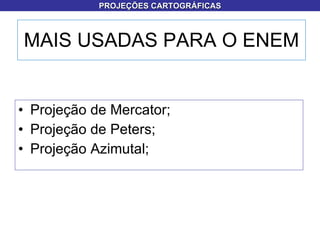

13. MAIS USADAS PARA O ENEM Projeção de Mercator; Projeção de Peters; Projeção Azimutal; PROJEÇÕES CARTOGRÁFICAS

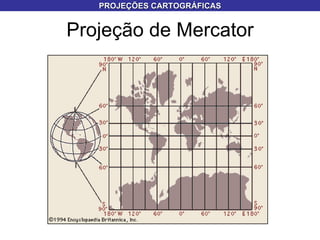

14. Projeção de Mercator PROJEÇÕES CARTOGRÁFICAS

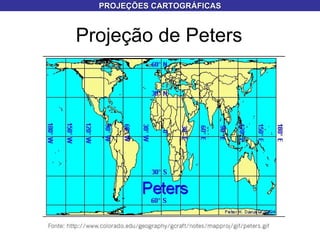

15. Projeção de Peters PROJEÇÕES CARTOGRÁFICAS

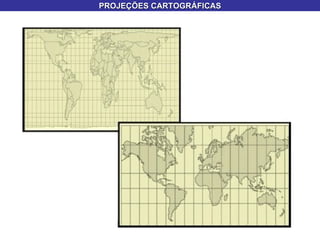

16. PROJEÇÕES CARTOGRÁFICAS

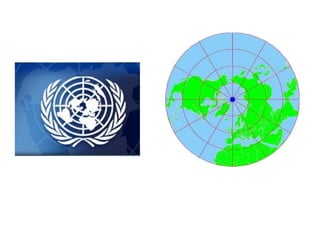

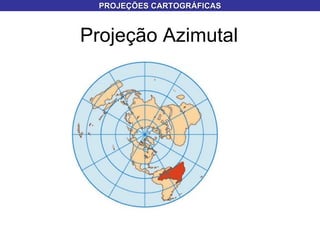

17. Projeção Azimutal PROJEÇÕES CARTOGRÁFICAS

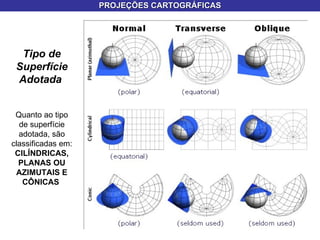

19. PROJEÇÕES CARTOGRÁFICAS Tipo de Superfície Adotada Quanto ao tipo de superfície adotada, são classificadas em: CILÍNDRICAS, PLANAS OU AZIMUTAIS E CÔNICAS

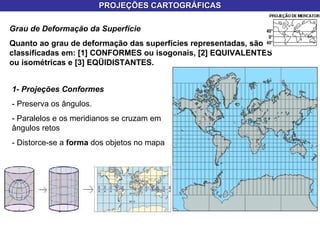

20. PROJEÇÕES CARTOGRÁFICAS Grau de Deformação da Superfície Quanto ao grau de deformação das superfícies representadas, são classificadas em: [1] CONFORMES ou isogonais, [2] EQUIVALENTES ou isométricas e [3] EQÜIDISTANTES. 1- Projeções Conformes - Preserva os ângulos. - Paralelos e os meridianos se cruzam em ângulos retos - Distorce-se a forma dos objetos no mapa

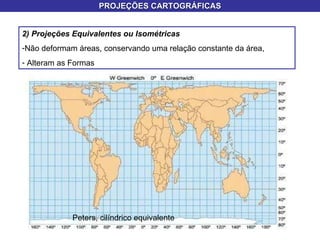

21. PROJEÇÕES CARTOGRÁFICAS 2) Projeções Equivalentes ou Isométricas Não deformam áreas, conservando uma relação constante da área, Alteram as Formas Peters, cilíndrico equivalente

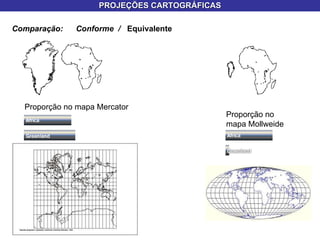

22. PROJEÇÕES CARTOGRÁFICAS Comparação: Conforme / Equivalente Proporção no mapa Mercator Proporção no mapa Mollweide

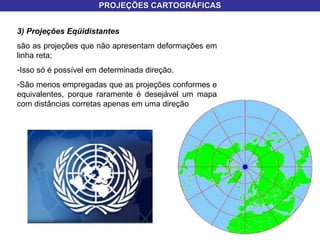

23. PROJEÇÕES CARTOGRÁFICAS 3) Projeções Eqüidistantes são as projeções que não apresentam deformações em linha reta; Isso só é possível em determinada direção. São menos empregadas que as projeções conformes e equivalentes, porque raramente é desejável um mapa com distâncias corretas apenas em uma direção

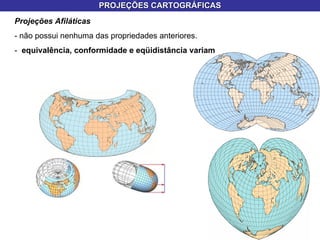

24. PROJEÇÕES CARTOGRÁFICAS Projeções Afiláticas - não possui nenhuma das propriedades anteriores. - equivalência, conformidade e eqüidistância variam

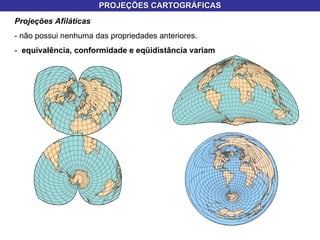

25. PROJEÇÕES CARTOGRÁFICAS Projeções Afiláticas - não possui nenhuma das propriedades anteriores. - equivalência, conformidade e eqüidistância variam

26. Mais informações: www.profpedrofelix.com PROJEÇÕES CARTOGRÁFICAS

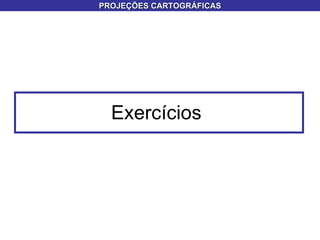

27. Exercícios PROJEÇÕES CARTOGRÁFICAS

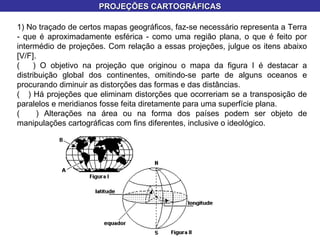

28. 1) No traçado de certos mapas geográficos, faz-se necessário representa a Terra - que é aproximadamente esférica - como uma região plana, o que é feito por intermédio de projeções. Com relação a essas projeções, julgue os itens abaixo [V/F]. ( ) O objetivo na projeção que originou o mapa da figura I é destacar a distribuição global dos continentes, omitindo-se parte de alguns oceanos e procurando diminuir as distorções das formas e das distâncias. ( ) Há projeções que eliminam distorções que ocorreriam se a transposição de paralelos e meridianos fosse feita diretamente para uma superfície plana. ( ) Alterações na área ou na forma dos países podem ser objeto de manipulações cartográficas com fins diferentes, inclusive o ideológico. PROJEÇÕES CARTOGRÁFICAS

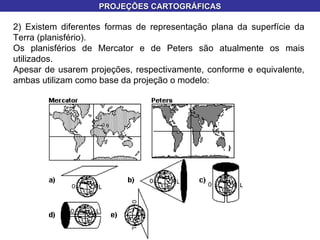

29. 2) Existem diferentes formas de representação plana da superfície da Terra (planisfério). Os planisférios de Mercator e de Peters são atualmente os mais utilizados. Apesar de usarem projeções, respectivamente, conforme e equivalente, ambas utilizam como base da projeção o modelo: PROJEÇÕES CARTOGRÁFICAS

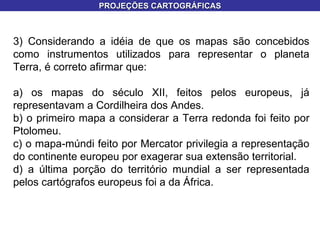

30. 3) Considerando a idéia de que os mapas são concebidos como instrumentos utilizados para representar o planeta Terra, é correto afirmar que: a) os mapas do século XII, feitos pelos europeus, já representavam a Cordilheira dos Andes. b) o primeiro mapa a considerar a Terra redonda foi feito por Ptolomeu. c) o mapa-múndi feito por Mercator privilegia a representação do continente europeu por exagerar sua extensão territorial. d) a última porção do território mundial a ser representada pelos cartógrafos europeus foi a da África. PROJEÇÕES CARTOGRÁFICAS

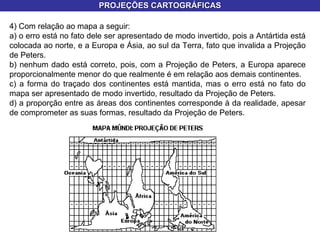

31. PROJEÇÕES CARTOGRÁFICAS 4) Com relação ao mapa a seguir: a) o erro está no fato dele ser apresentado de modo invertido, pois a Antártida está colocada ao norte, e a Europa e Ásia, ao sul da Terra, fato que invalida a Projeção de Peters. b) nenhum dado está correto, pois, com a Projeção de Peters, a Europa aparece proporcionalmente menor do que realmente é em relação aos demais continentes. c) a forma do traçado dos continentes está mantida, mas o erro está no fato do mapa ser apresentado de modo invertido, resultado da Projeção de Peters. d) a proporção entre as áreas dos continentes corresponde à da realidade, apesar de comprometer as suas formas, resultado da Projeção de Peters.

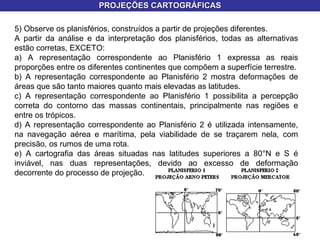

32. PROJEÇÕES CARTOGRÁFICAS 5) Observe os planisférios, construídos a partir de projeções diferentes. A partir da análise e da interpretação dos planisférios, todas as alternativas estão corretas, EXCETO: a) A representação correspondente ao Planisfério 1 expressa as reais proporções entre os diferentes continentes que compõem a superfície terrestre. b) A representação correspondente ao Planisfério 2 mostra deformações de áreas que são tanto maiores quanto mais elevadas as latitudes. c) A representação correspondente ao Planisfério 1 possibilita a percepção correta do contorno das massas continentais, principalmente nas regiões e entre os trópicos. d) A representação correspondente ao Planisfério 2 é utilizada intensamente, na navegação aérea e marítima, pela viabilidade de se traçarem nela, com precisão, os rumos de uma rota. e) A cartografia das áreas situadas nas latitudes superiores a 80°N e S é inviável, nas duas representações, devido ao excesso de deformação decorrente do processo de projeção.
