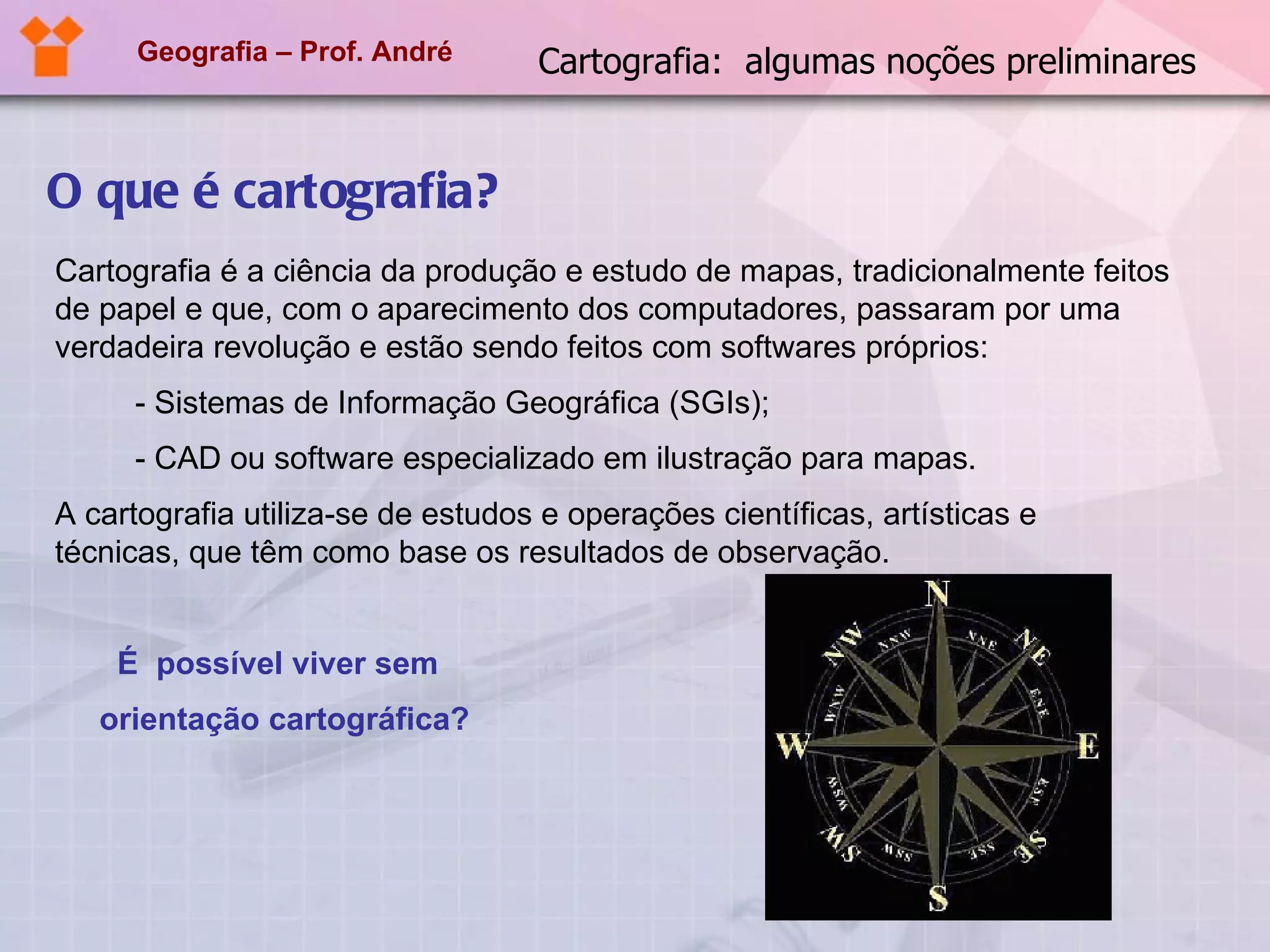

1. Geografia – Prof. André O que é cartografia? Cartografia é a ciência da produção e estudo de mapas, tradicionalmente feitos de papel e que, com o aparecimento dos computadores, passaram por uma verdadeira revolução e estão sendo feitos com softwares próprios: - Sistemas de Informação Geográfica (SGIs); - CAD ou software especializado em ilustração para mapas. A cartografia utiliza-se de estudos e operações científicas, artísticas e técnicas, que têm como base os resultados de observação. É possível viver sem orientação cartográfica? Cartografia: algumas noções preliminares

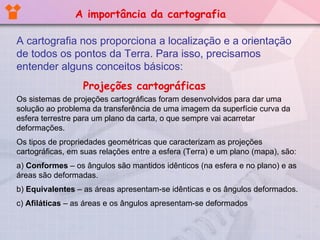

2. A cartografia nos proporciona a localização e a orientação de todos os pontos da Terra. Para isso, precisamos entender alguns conceitos básicos: Projeções cartográficas Os sistemas de projeções cartográficas foram desenvolvidos para dar uma solução ao problema da transferência de uma imagem da superfície curva da esfera terrestre para um plano da carta, o que sempre vai acarretar deformações. Os tipos de propriedades geométricas que caracterizam as projeções cartográficas, em suas relações entre a esfera (Terra) e um plano (mapa), são: a) Conformes – os ângulos são mantidos idênticos (na esfera e no plano) e as áreas são deformadas. b) Equivalentes – as áreas apresentam-se idênticas e os ângulos deformados. c) Afiláticas – as áreas e os ângulos apresentam-se deformados A importância da cartografia

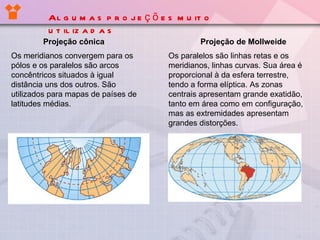

3. Projeção cônica Os meridianos convergem para os pólos e os paralelos são arcos concêntricos situados à igual distância uns dos outros. São utilizados para mapas de países de latitudes médias. Projeção de Mollweide Os paralelos são linhas retas e os meridianos, linhas curvas. Sua área é proporcional à da esfera terrestre, tendo a forma elíptica. As zonas centrais apresentam grande exatidão, tanto em área como em configuração, mas as extremidades apresentam grandes distorções. Algumas projeções muito utilizadas

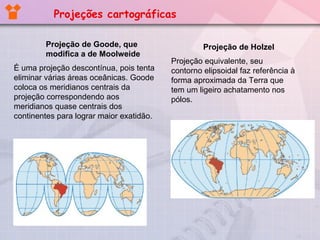

4. Projeção de Goode, que modifica a de Moolweide É uma projeção descontínua, pois tenta eliminar várias áreas oceânicas. Goode coloca os meridianos centrais da projeção correspondendo aos meridianos quase centrais dos continentes para lograr maior exatidão. Projeção de Holzel Projeção equivalente, seu contorno elipsoidal faz referência à forma aproximada da Terra que tem um ligeiro achatamento nos pólos. Projeções cartográficas

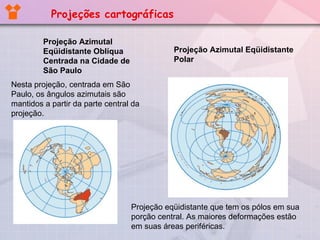

5. Projeção Azimutal Eqüidistante Oblíqua Centrada na Cidade de São Paulo Nesta projeção, centrada em São Paulo, os ângulos azimutais são mantidos a partir da parte central da projeção. Projeção Azimutal Eqüidistante Polar Projeção eqüidistante que tem os pólos em sua porção central. As maiores deformações estão em suas áreas periféricas. Projeções cartográficas

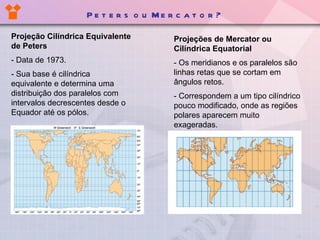

6. Projeção Cilíndrica Equivalente de Peters - Data de 1973. - Sua base é cilíndrica equivalente e determina uma distribuição dos paralelos com intervalos decrescentes desde o Equador até os pólos. Projeções de Mercator ou Cilíndrica Equatorial - Os meridianos e os paralelos são linhas retas que se cortam em ângulos retos. - Correspondem a um tipo cilíndrico pouco modificado, onde as regiões polares aparecem muito exageradas. Peters ou Mercator?

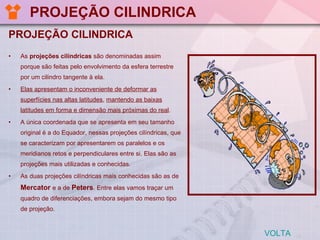

7. PROJEÇÃO CILINDRICA PROJEÇÃO CILINDRICA As projeções cilíndricas são denominadas assim porque são feitas pelo envolvimento da esfera terrestre por um cilindro tangente à ela. Elas apresentam o inconveniente de deformar as superfícies nas altas latitudes , mantendo as baixas latitudes em forma e dimensão mais próximas do real . A única coordenada que se apresenta em seu tamanho original é a do Equador, nessas projeções cilíndricas, que se caracterizam por apresentarem os paralelos e os meridianos retos e perpendiculares entre si. Elas são as projeções mais utilizadas e conhecidas. As duas projeções cilíndricas mais conhecidas são as de Mercator e a de Peters . Entre elas vamos traçar um quadro de diferenciações, embora sejam do mesmo tipo de projeção. VOLTA

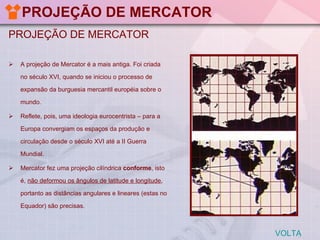

8. PROJEÇÃO DE MERCATOR PROJEÇÃO DE MERCATOR A projeção de Mercator é a mais antiga. Foi criada no século XVI, quando se iniciou o processo de expansão da burguesia mercantil européia sobre o mundo. Reflete, pois, uma ideologia eurocentrista – para a Europa convergiam os espaços da produção e circulação desde o século XVI até a II Guerra Mundial. Mercator fez uma projeção cilíndrica conforme , isto é, não deformou os ângulos de latitude e longitude , portanto as distâncias angulares e lineares (estas no Equador) são precisas. VOLTA

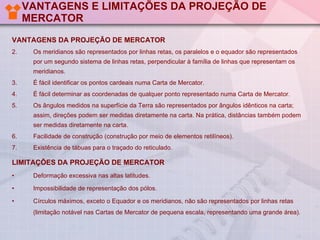

9. VANTAGENS E LIMITAÇÕES DA PROJEÇÃO DE MERCATOR VANTAGENS DA PROJEÇÃO DE MERCATOR Os meridianos são representados por linhas retas, os paralelos e o equador são representados por um segundo sistema de linhas retas, perpendicular à família de linhas que representam os meridianos. É fácil identificar os pontos cardeais numa Carta de Mercator. É fácil determinar as coordenadas de qualquer ponto representado numa Carta de Mercator. Os ângulos medidos na superfície da Terra são representados por ângulos idênticos na carta; assim, direções podem ser medidas diretamente na carta. Na prática, distâncias também podem ser medidas diretamente na carta. Facilidade de construção (construção por meio de elementos retilíneos). Existência de tábuas para o traçado do reticulado. LIMITAÇÕES DA PROJEÇÃO DE MERCATOR Deformação excessiva nas altas latitudes. Impossibilidade de representação dos pólos. Círculos máximos, exceto o Equador e os meridianos, não são representados por linhas retas (limitação notável nas Cartas de Mercator de pequena escala, representando uma grande área).

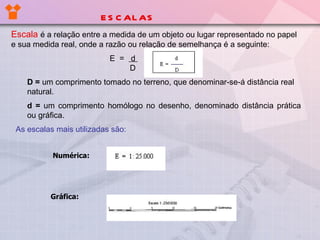

10. ESCALAS Escala é a relação entre a medida de um objeto ou lugar representado no papel e sua medida real, onde a razão ou relação de semelhança é a seguinte: E = d D D = um comprimento tomado no terreno, que denominar-se-á distância real natural. d = um comprimento homólogo no desenho, denominado distância prática ou gráfica. As escalas mais utilizadas são: Numérica: Gráfica:

11. Observe o mapa ao lado: Ele mostra que a cada 1 centímetro no mapa a realidade corresponde a 50 mil centímetros ou 500 metros ESCALAS

12. Comparando os mapas A e B, observamos que há maior riqueza de detalhes no mapa B e sua escala é duas vezes maior do que no mapa A. Observe, então, que quanto menor for o denominador da escala, maior ela será e mais detalhes ela nos dará. ESCALAS

13. Um sistema sensor pode ser definido como qualquer equipamento capaz de transformar alguma forma de energia em um sinal passível de ser convertido em informação sobre o ambiente. No caso específico do Sensoriamento Remoto, a energia utilizada é a radiação eletromagnética. Sensoriamento remoto

14. Foto de satélite Observe uma fotografia tirada por um satélite:

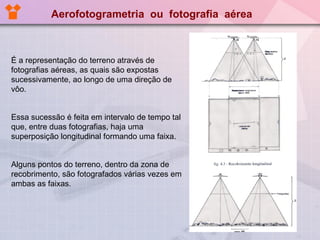

15. É a representação do terreno através de fotografias aéreas, as quais são expostas sucessivamente, ao longo de uma direção de vôo. Essa sucessão é feita em intervalo de tempo tal que, entre duas fotografias, haja uma superposição longitudinal formando uma faixa. Alguns pontos do terreno, dentro da zona de recobrimento, são fotografados várias vezes em ambas as faixas. Aerofotogrametria ou fotografia aérea

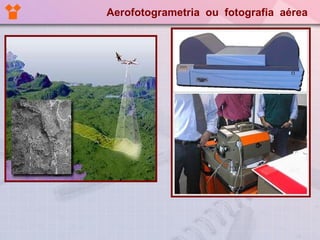

16. Aerofotogrametria ou fotografia aérea

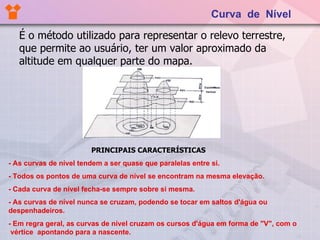

17. Curva de Nível É o método utilizado para representar o relevo terrestre, que permite ao usuário, ter um valor aproximado da altitude em qualquer parte do mapa. PRINCIPAIS CARACTERÍSTICAS - As curvas de nível tendem a ser quase que paralelas entre si. - Todos os pontos de uma curva de nível se encontram na mesma elevação. - Cada curva de nível fecha-se sempre sobre si mesma. - As curvas de nível nunca se cruzam, podendo se tocar em saltos d'água ou despenhadeiros. - Em regra geral, as curvas de nível cruzam os cursos d'água em forma de "V", com o vértice apontando para a nascente.

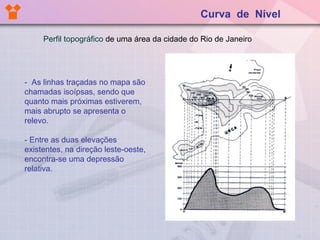

18. Perfil topográfico de uma área da cidade do Rio de Janeiro - As linhas traçadas no mapa são chamadas isoípsas, sendo que quanto mais próximas estiverem, mais abrupto se apresenta o relevo. - Entre as duas elevações existentes, na direção leste-oeste, encontra-se uma depressão relativa. Curva de Nível

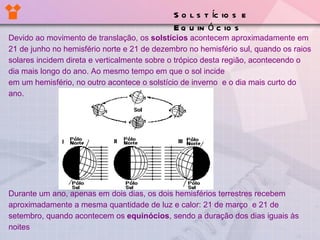

19. Solstícios e Equinócios Devido ao movimento de translação, os solstícios acontecem aproximadamente em 21 de junho no hemisfério norte e 21 de dezembro no hemisfério sul, quando os raios solares incidem direta e verticalmente sobre o trópico desta região, acontecendo o dia mais longo do ano. Ao mesmo tempo em que o sol incide em um hemisfério, no outro acontece o solstício de inverno e o dia mais curto do ano. Durante um ano, apenas em dois dias, os dois hemisférios terrestres recebem aproximadamente a mesma quantidade de luz e calor: 21 de março e 21 de setembro, quando acontecem os equinócios , sendo a duração dos dias iguais às noites

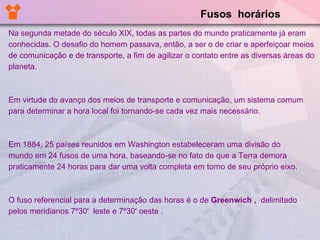

20. Fusos horários Na segunda metade do século XIX, todas as partes do mundo praticamente já eram conhecidas. O desafio do homem passava, então, a ser o de criar e aperfeiçoar meios de comunicação e de transporte, a fim de agilizar o contato entre as diversas áreas do planeta. Em virtude do avanço dos meios de transporte e comunicação, um sistema comum para determinar a hora local foi tornando-se cada vez mais necessário. Em 1884, 25 países reunidos em Washington estabeleceram uma divisão do mundo em 24 fusos de uma hora, baseando-se no fato de que a Terra demora praticamente 24 horas para dar uma volta completa em torno de seu próprio eixo. O fuso referencial para a determinação das horas é o de Greenwich , delimitado pelos meridianos 7º30' leste e 7º30' oeste .

21. O Brasil, devido à sua extensão no sentido leste-oeste, apresenta quatro fusos horários diferentes. Dividindo os 360º da circunferência terrestre por 24, temos 15º, que é a medida de cada fuso horário. Cada fuso é delimitado por dois meridianos e todas as localidades situadas no seu interior têm a mesma hora, que é chamada de hora legal. Fusos horários

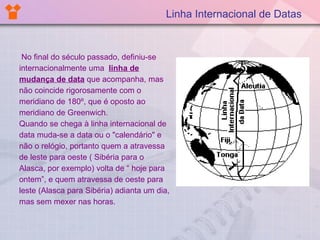

22. Linha Internacional de Datas No final do século passado, definiu-se internacionalmente uma linha de mudança de data que acompanha, mas não coincide rigorosamente com o meridiano de 180º, que é oposto ao meridiano de Greenwich. Quando se chega à linha internacional de data muda-se a data ou o "calendário" e não o relógio, portanto quem a atravessa de leste para oeste ( Sibéria para o Alasca, por exemplo) volta de “ hoje para ontem”, e quem atravessa de oeste para leste (Alasca para Sibéria) adianta um dia, mas sem mexer nas horas.

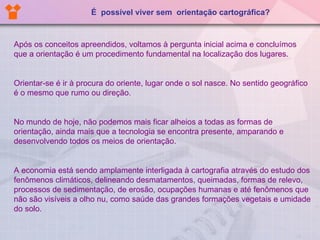

23. Após os conceitos apreendidos, voltamos à pergunta inicial acima e concluímos que a orientação é um procedimento fundamental na localização dos lugares. Orientar-se é ir à procura do oriente, lugar onde o sol nasce. No sentido geográfico é o mesmo que rumo ou direção. No mundo de hoje, não podemos mais ficar alheios a todas as formas de orientação, ainda mais que a tecnologia se encontra presente, amparando e desenvolvendo todos os meios de orientação. A economia está sendo amplamente interligada à cartografia através do estudo dos fenômenos climáticos, delineando desmatamentos, queimadas, formas de relevo, processos de sedimentação, de erosão, ocupações humanas e até fenômenos que não são visíveis a olho nu, como saúde das grandes formações vegetais e umidade do solo. É possível viver sem orientação cartográfica?
