Escalas e mapas

1) Um mapa representa o espaço geográfico em escala reduzida para orientar as pessoas e mostrar elementos como cidades e estradas. 2) Ler um mapa envolve interpretar as informações nele contidas para conhecer e entender a organização espacial. 3) A escala indica a proporção entre as distâncias no mapa e na realidade, com escalas menores mostrando mais detalhes de áreas menores.

Educação◦
Baixado 472 vezes

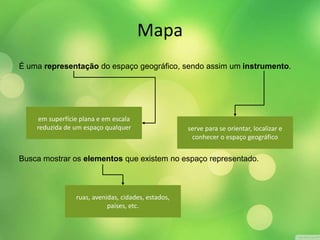

Mapa É uma representação do espaço geográfico, sendo assim um instrumento. serve para se orientar, localizar e conhecer o espaço geográfico em superfície plana e em escala reduzida de um espaço qualquer Busca mostrar os elementos que existem no espaço representado. ruas, avenidas, cidades, estados, países, etc.
Conceitos

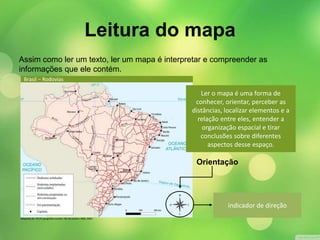

Leitura do mapa Assim como ler um texto, ler um mapa é interpretar e compreender as informações que ele contém. Ler o mapa é uma forma de conhecer, orientar, perceber as distâncias, localizar elementos e a relação entre eles, entender a organização espacial e tirar conclusões sobre diferentes aspectos desse espaço. Orientação indicador de direção Brasil − Rodovias Adaptado de: ATLAS geográfico escolar. Rio de Janeiro: IBGE, 2009.

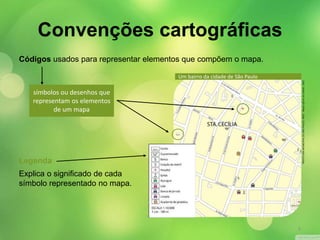

Códigos usados para representar elementos que compõem o mapa. símbolos ou desenhos que representam os elementos de um mapa Legenda Explica o significado de cada símbolo representado no mapa. Um bairro da cidade de São Paulo PREFEITURA MUNICIPAL DE SÃO PAULO. MOC - Mapa oficial da cidade, 1991. Convenções cartográficas 9

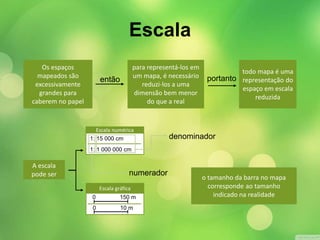

todo mapa é uma representação do espaço em escala reduzida portanto Os espaços mapeados são excessivamente grandes para caberem no papel Escala para representá-los em um mapa, é necessário reduzi-los a uma dimensão bem menor do que a real então A escala pode ser denominador o tamanho da barra no mapa corresponde ao tamanho indicado na realidade Escala numérica numerador 1: 15 000 cm 1: 1 000 000 cm Escala gráfica 0 150 m 0 10 m

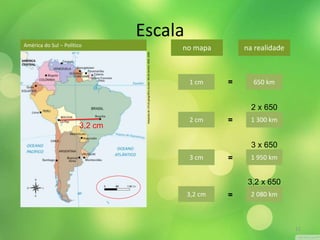

Escala no mapa na realidade 1 cm = 650 km 2 x 650 2 cm = 1 300 km 3 x 650 3 cm = 1 950 km 3,2 x 650 3,2 cm = 2 080 km América do Sul − Político 3,2 cm Adaptado de: ATLAS geográfico escolar. Rio de Janeiro: IBGE, 2009. 11

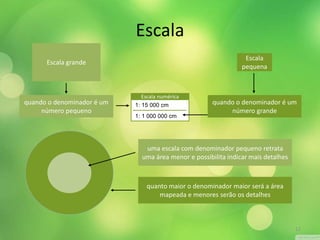

Escala Escala numérica 1: 15 000 cm 1: 1 000 000 cm Escala grande Escala pequena quando o denominador é um número pequeno quando o denominador é um número grande uma escala com denominador pequeno retrata uma área menor e possibilita indicar mais detalhes quanto maior o denominador maior será a área mapeada e menores serão os detalhes 12

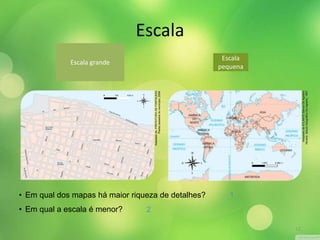

• Em qual dos mapas há maior riqueza de detalhes? • Em qual a escala é menor? 1 2 Escala grande Escala pequena Adaptado de: PREFEITURA DE FORTALEZA. Planta cadastral do município, 2008. Adaptado de ATLANTE Storico De Agostini. Novara: Istituto Geografico De Agostini, 1997. Escala 13
Calculando escalas

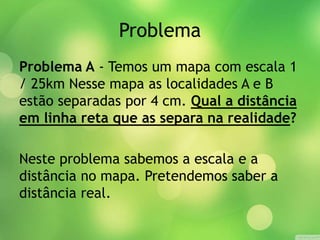

Problema Problema A - Temos um mapa com escala 1 / 25km Nesse mapa as localidades A e B estão separadas por 4 cm. Qual a distância em linha reta que as separa na realidade? Neste problema sabemos a escala e a distância no mapa. Pretendemos saber a distância real.

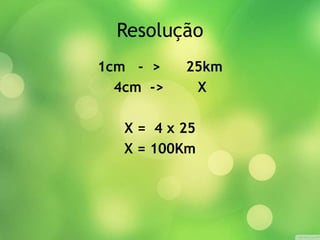

Resolução 1cm - > 25km 4cm -> X X = 4 x 25 X = 100Km

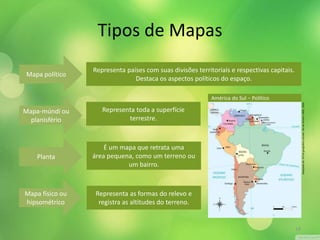

Representa toda a superfície terrestre. É um mapa que retrata uma área pequena, como um terreno ou um bairro. Mapa político Mapa-múndi ou planisfério Planta Representa países com suas divisões territoriais e respectivas capitais. Destaca os aspectos políticos do espaço. Mapa físico ou hipsométrico Representa as formas do relevo e registra as altitudes do terreno. América do Sul − Político Adaptado de: ATLAS geográfico escolar. Rio de Janeiro: IBGE, 2009. Tipos de Mapas 18

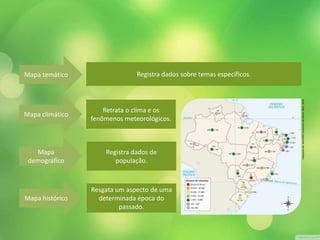

Mapa temático Mapa climático Mapa demográfico Mapa histórico Registra dados sobre temas específicos. Retrata o clima e os fenômenos meteorológicos. Registra dados de população. Resgata um aspecto de uma determinada época do passado. Adaptado de: ANUÁRIO Estatístico do Brasil. IBGE, 2010.

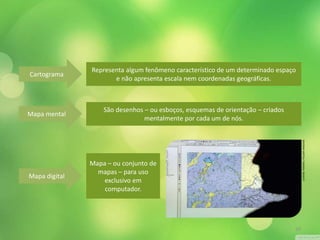

Mapa – ou conjunto de mapas – para uso exclusivo em computador. Cartograma Representa algum fenômeno característico de um determinado espaço e não apresenta escala nem coordenadas geográficas. Mapa mental Mapa digital São desenhos – ou esboços, esquemas de orientação – criados mentalmente por cada um de nós. JUVENAL PEREIRA / PULSAR IMAGENS 20
Globos Outra representação cartográfica é o globo. De todas as representações da Terra, o globo é a mais fiel, pois imita o formato arredondado do planeta e oferece uma melhor análise (por ser tridimensional). MICHAEL JUNG / SHUTTERSTOCK / GLOW IMAGES 21

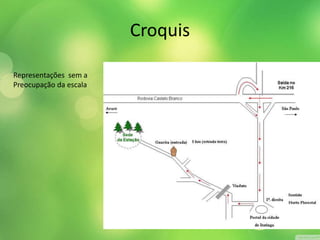

Croquis Representações sem a Preocupação da escala

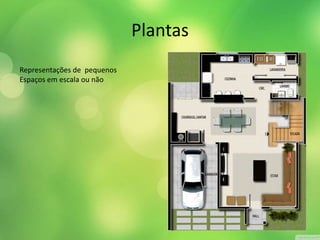

Plantas Representações de pequenos Espaços em escala ou não

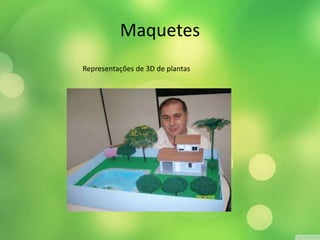

Maquetes Representações de 3D de plantas
