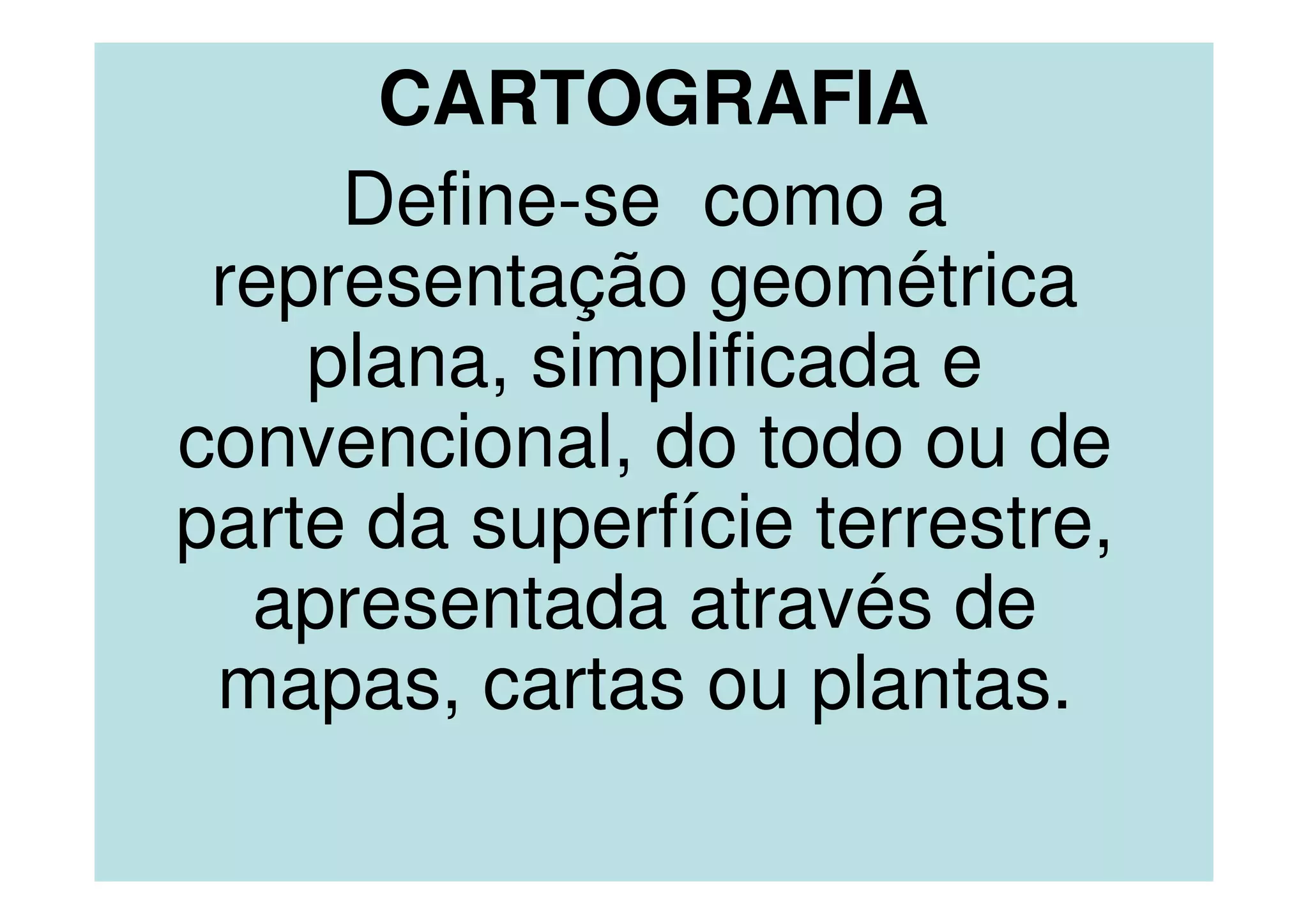

1. CARTOGRAFIA
Define-se como a
representação geométrica
plana, simplificada e
convencional, do todo ou de
parte da superfície terrestre,
apresentada através de
mapas, cartas ou plantas.

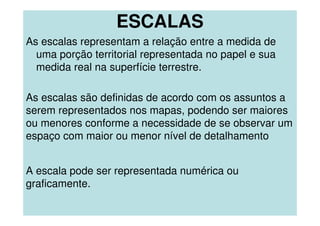

2. ESCALAS
As escalas representam a relação entre a medida de
uma porção territorial representada no papel e sua
medida real na superfície terrestre.
As escalas são definidas de acordo com os assuntos a
serem representados nos mapas, podendo ser maiores
ou menores conforme a necessidade de se observar um
espaço com maior ou menor nível de detalhamento
A escala pode ser representada numérica ou
graficamente.

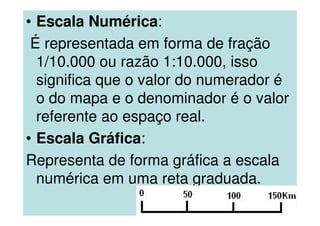

3. • Escala Numérica:
É representada em forma de fração
1/10.000 ou razão 1:10.000, isso
significa que o valor do numerador é
o do mapa e o denominador é o valor
referente ao espaço real.
• Escala Gráfica:
Representa de forma gráfica a escala
numérica em uma reta graduada.

4. COORDENADAS GEOGRÀFICAS
Para que cada ponto da superfície da
Terra possa ser localizado no mapa,
foi criado um sistema de linhas
imaginárias chamado de Sistema de
Coordenadas Geográficas.
A coordenada geográfica de um
determinado ponto da superfície da
Terra é obtida pela interseção de um
meridiano e um paralelo.

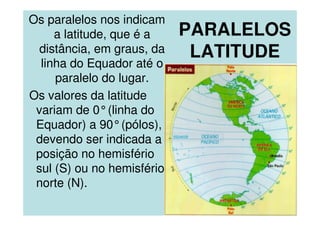

5. PARALELOS
LATITUDE
Os paralelos nos indicam
a latitude, que é a
distância, em graus, da
linha do Equador até o
paralelo do lugar.
Os valores da latitude
variam de 0°(linha do
Equador) a 90°(pólos),
devendo ser indicada a
posição no hemisfério
sul (S) ou no hemisfério
norte (N).

6. MERIDIANOS
LONGITUDE
A longitude á a distância, em
graus, entre o meridiano de
origem e o meridiano local.
Por convenção, adotou-se
como meridiano origem o
Meridiano de Greenwich
(aquele que passa pelo
observatório de Greenwich
na Inglaterra).
Os valores da longitude variam
de 0°(Greenwich) a 180°a
Leste e a Oeste de Greenwich.
Os valores das longitudes são
considerados negativos a
oeste de Greenwich
(hemisfério ocidental) e
positivo a leste de Greenwich
(hemisfério oriental)

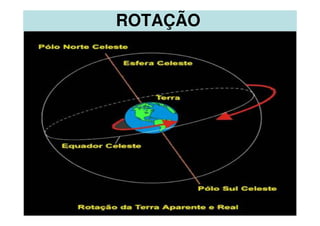

7. ROTAÇÃO

8. FÍSICO

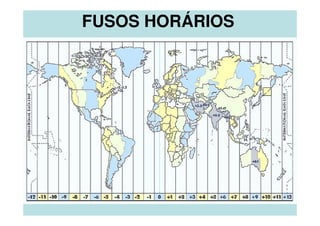

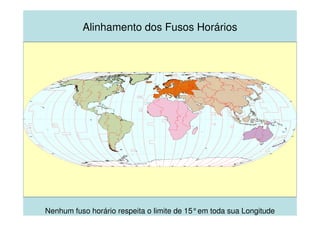

10. FUSOS HORÁRIOS

11. 0° 0°
0°30°60°90°120°150°180° 30° 60° 90° 120° 150° 180°
30° 30°
60° 60°
- 30°
- 60° - 60°
- 30°
0°30°60°90°120°150° 30° 60° 90° 120° 150° 180°0°30°60°90°120°150° 30° 60° 90° 120° 150° 180°
Nenhum fuso horário respeita o limite de 15°em toda sua Longitude
Alinhamento dos Fusos Horários

12. França
Islândia
Itália
Plataforma continental
Inglaterra
ÁFRICA
Anoitece por ali
Espanha
Oceano
Atlântico

13. Grande São Paulo
Rio de Janeiro
Belo Horizonte
Salvador
Oceano
Atlântico
Essa região azul mais
clara é a plataforma
continental brasileira.

14. Grande São Paulo
Rio de Janeiro
Salvador
Recife
Fortaleza
Brasília
Goiânia
Uberlândia
Belo Horizonte
Florianópolis
Campo
Grande

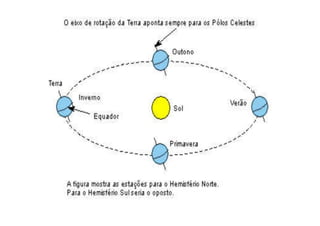

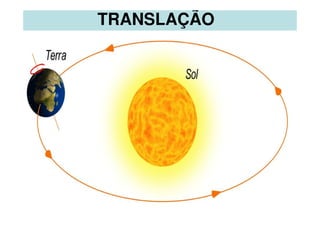

16. TRANSLAÇÃO

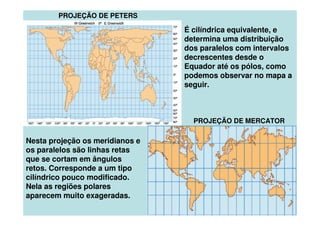

19. PROJEÇÃO DE PETERS
PROJEÇÃO DE MERCATOR
Nesta projeção os meridianos e
os paralelos são linhas retas
que se cortam em ângulos
retos. Corresponde a um tipo
cilíndrico pouco modificado.
Nela as regiões polares
aparecem muito exageradas.
É cilíndrica equivalente, e
determina uma distribuição
dos paralelos com intervalos
decrescentes desde o
Equador até os pólos, como
podemos observar no mapa a
seguir.

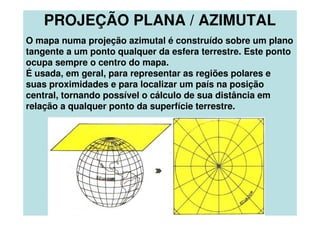

20. PROJEÇÃO PLANA / AZIMUTAL
O mapa numa projeção azimutal é construído sobre um plano
tangente a um ponto qualquer da esfera terrestre. Este ponto
ocupa sempre o centro do mapa.
É usada, em geral, para representar as regiões polares e
suas proximidades e para localizar um país na posição
central, tornando possível o cálculo de sua distância em
relação a qualquer ponto da superfície terrestre.
