INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIAS E TECNOLOGIA DA BAHIA
DEPARTAMENTO DE ELETRO-ELETRÔNICA
COORDENAÇÃO DE AUTOMAÇÃO INDUSTRIAL
TAUÃ HENRIQUE
VICTOR CANABRAVA
VICTOR SAID
EXPERIMENTO II:
FENÔMENOS E ATUAÇÃO ELETROSTÁTICA
Salvador
2013

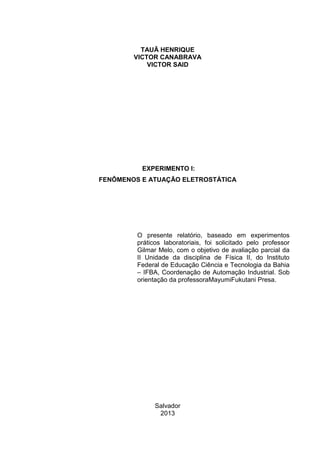

TAUÃ HENRIQUE
VICTOR CANABRAVA
VICTOR SAID
EXPERIMENTO I:
FENÔMENOS E ATUAÇÃO ELETROSTÁTICA
O presente relatório, baseado em experimentos
práticos laboratoriais, foi solicitado pelo professor
Gilmar Melo, com o objetivo de avaliação parcial da
II Unidade da disciplina de Física II, do Instituto
Federal de Educação Ciência e Tecnologia da Bahia
– IFBA, Coordenação de Automação Industrial. Sob
orientação da professoraMayumiFukutani Presa.
Salvador
2013
2

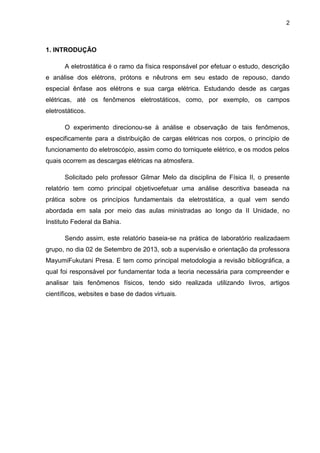

1. INTRODUÇÃO
A eletrostática é o ramo da física responsável por efetuar o estudo, descrição
e análise dos elétrons, prótons e nêutrons em seu estado de repouso, dando
especial ênfase aos elétrons e sua carga elétrica. Estudando desde as cargas
elétricas, até os fenômenos eletrostáticos, como, por exemplo, os campos
eletrostáticos.
O experimento direcionou-se à análise e observação de tais fenômenos,
especificamente para a distribuição de cargas elétricas nos corpos, o princípio de
funcionamento do eletroscópio, assim como do torniquete elétrico, e os modos pelos
quais ocorrem as descargas elétricas na atmosfera.
Solicitado pelo professor Gilmar Melo da disciplina de Física II, o presente
relatório tem como principal objetivoefetuar uma análise descritiva baseada na
prática sobre os princípios fundamentais da eletrostática, a qual vem sendo
abordada em sala por meio das aulas ministradas ao longo da II Unidade, no
Instituto Federal da Bahia.
Sendo assim, este relatório baseia-se na prática de laboratório realizadaem
grupo, no dia 02 de Setembro de 2013, sob a supervisão e orientação da professora
MayumiFukutani Presa. E tem como principal metodologia a revisão bibliográfica, a
qual foi responsável por fundamentar toda a teoria necessária para compreender e
analisar tais fenômenos físicos, tendo sido realizada utilizando livros, artigos
científicos, websites e base de dados virtuais.
3

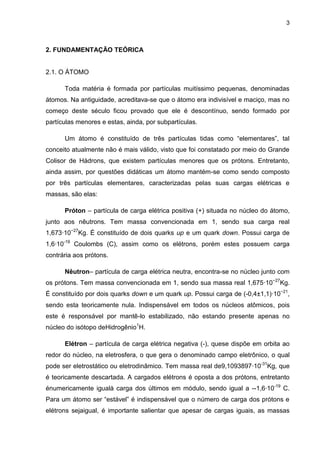

2. FUNDAMENTAÇÃO TEÓRICA
2.1. O ÁTOMO
Toda matéria é formada por partículas muitíssimo pequenas, denominadas
átomos. Na antiguidade, acreditava-se que o átomo era indivisível e maciço, mas no
começo deste século ficou provado que ele é descontínuo, sendo formado por
partículas menores e estas, ainda, por subpartículas.
Um átomo é constituído de três partículas tidas como “elementares”, tal
conceito atualmente não é mais válido, visto que foi constatado por meio do Grande
Colisor de Hádrons, que existem partículas menores que os prótons. Entretanto,
ainda assim, por questões didáticas um átomo mantém-se como sendo composto
por três partículas elementares, caracterizadas pelas suas cargas elétricas e
massas, são elas:
Próton – partícula de carga elétrica positiva (+) situada no núcleo do átomo,
junto aos nêutrons. Tem massa convencionada em 1, sendo sua carga real
1,673·10−27
Kg. É constituído de dois quarks up e um quark down. Possui carga de
1,6·10-19
Coulombs (C), assim como os elétrons, porém estes possuem carga
contrária aos prótons.
Nêutron– partícula de carga elétrica neutra, encontra-se no núcleo junto com
os prótons. Tem massa convencionada em 1, sendo sua massa real 1,675·10−27
Kg.
É constituído por dois quarks down e um quark up. Possui carga de (-0,4±1,1)·10−21
,
sendo esta teoricamente nula. Indispensável em todos os núcleos atômicos, pois
este é responsável por mantê-lo estabilizado, não estando presente apenas no
núcleo do isótopo deHidrogênio1
H.
Elétron – partícula de carga elétrica negativa (-), quese dispõe em orbita ao
redor do núcleo, na eletrosfera, o que gera o denominado campo eletrônico, o qual
pode ser eletrostático ou eletrodinâmico. Tem massa real de9,1093897·10-31
Kg, que
é teoricamente descartada. A cargados elétrons é oposta a dos prótons, entretanto
énumericamente igualà carga dos últimos em módulo, sendo igual a --1,6·10-19
C.
Para um átomo ser “estável” é indispensável que o número de carga dos prótons e
elétrons sejaigual, é importante salientar que apesar de cargas iguais, as massas
4
são distintas.A eletrosfera é atraída pelo núcleo devido às cargas elétricas opostas.A
eletrosfera é atraída pelo núcleo devido às cargas elétricas opostas. A eletrosfera
tem carga elétrica negativa equivalente à carga elétrica positiva dos prótons do
núcleo. Por isso, quando há uma mesma quantidade de prótons e elétrons diz-se
que o átomo é eletricamente neutro.
De acordo com a Mecânica Quântica ainda há algumas propriedades
inerentes a todo átomo. Sendo alguma delas:
Os prótons e nêutrons devem estar agrupados em uma massa central
(núcleo) onde equilibram-se as forças de repulsão elétrica (+) e as forcas de
atração gravitacionais (massas).
Os elétrons, por não terem massa, movimentam-se em órbitas ao redor deste
núcleo (região chamada eletrosfera).
A quantidade de elétrons deve ser igual à de prótons, para manter a
neutralidade elétrica do átomo.
Na eletrosfera os elétrons distribuem-se em 7 camadas (denomina- das K, L,
M, N, O, P, Q), que são análogas as "cascas de uma cebola".
Cada camada pode conter um limite máximo de elétrons, conforme seu
"tamanho" (K=2, L=8, M=18, N=32, O=32, P=18, Q=2).
As camadas são preenchidas a partir do núcleo e a última não tem mais que
8 elétrons.
O diâmetro do átomo chega a ser até 100.000 vezes maior que o diâmetro do
núcleo.
2.2. CARGA ELÉTRICA
A carga elétrica de um corpo pode ser descrita como sendo o desequilíbrio
entre a quantidade de prótons e elétrons deste, afinal quando estes estão em
equilíbrio a carga elétrica será nula.Eem caso contrário, quando há desequilíbrio,
estes podem ter carga positiva, quando houver um número menor de elétrons, ou
negativa, quando o número de elétrons for maior que o número de prótons.
A falta e/ou o excesso de elétrons em um corpo é consequência do fato dos
elétrons, que diferente dos prótons, são dinâmicos, possuindo capacidade de
5

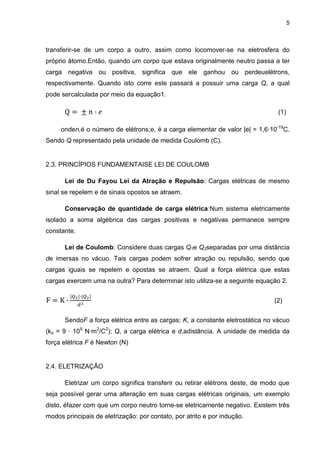

transferir-se de um corpo a outro, assim como locomover-se na eletrosfera do
próprio átomo.Então, quando um corpo que estava originalmente neutro passa a ter
carga negativa ou positiva, significa que ele ganhou ou perdeuelétrons,
respectivamente. Quando isto corre este passará a possuir uma carga Q, a qual
pode sercalculada por meio da equação1.
(1)
onden,é o número de elétrons;e, é a carga elementar de valor |e| = 1,6·10-19
C.
Sendo Q representado pela unidade de medida Coulomb (C).
2.3. PRINCÍPIOS FUNDAMENTAISE LEI DE COULOMB
Lei de Du Fayou Lei da Atração e Repulsão: Cargas elétricas de mesmo
sinal se repelem e de sinais opostos se atraem.
Conservação de quantidade de carga elétrica:Num sistema eletricamente
isolado a soma algébrica das cargas positivas e negativas permanece sempre
constante.
Lei de Coulomb: Considere duas cargas Q1e Q2separadas por uma distância
de imersas no vácuo. Tais cargas podem sofrer atração ou repulsão, sendo que
cargas iguais se repelem e opostas se atraem. Qual a força elétrica que estas
cargas exercem uma na outra? Para determinar isto utiliza-se a seguinte equação 2.
(2)
SendoF a força elétrica entre as cargas; K, a constante eletrostática no vácuo
(ko = 9 · 109
N·m2
/C2
); Q, a carga elétrica e d,adistância. A unidade de medida da
força elétrica F é Newton (N)
2.4. ELETRIZAÇÃO
Eletrizar um corpo significa transferir ou retirar elétrons deste, de modo que
seja possível gerar uma alteração em suas cargas elétricas originais, um exemplo
disto, éfazer com que um corpo neutro torne-se eletricamente negativo. Existem três
modos principais de eletrização: por contato, por atrito e por indução.
6

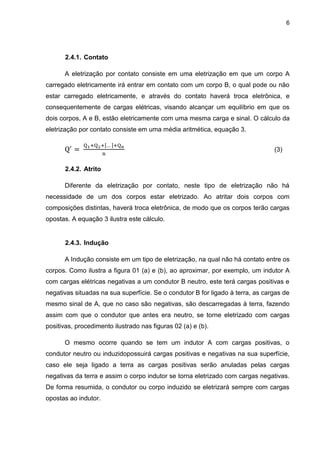

2.4.1. Contato
A eletrização por contato consiste em uma eletrização em que um corpo A
carregado eletricamente irá entrar em contato com um corpo B, o qual pode ou não
estar carregado eletricamente, e através do contato haverá troca eletrônica, e
consequentemente de cargas elétricas, visando alcançar um equilíbrio em que os
dois corpos, A e B, estão eletricamente com uma mesma carga e sinal. O cálculo da
eletrização por contato consiste em uma média aritmética, equação 3.
(3)
2.4.2. Atrito
Diferente da eletrização por contato, neste tipo de eletrização não há
necessidade de um dos corpos estar eletrizado. Ao atritar dois corpos com
composições distintas, haverá troca eletrônica, de modo que os corpos terão cargas
opostas. A equação 3 ilustra este cálculo.
2.4.3. Indução
A Indução consiste em um tipo de eletrização, na qual não há contato entre os
corpos. Como ilustra a figura 01 (a) e (b), ao aproximar, por exemplo, um indutor A
com cargas elétricas negativas a um condutor B neutro, este terá cargas positivas e
negativas situadas na sua superfície. Se o condutor B for ligado à terra, as cargas de
mesmo sinal de A, que no caso são negativas, são descarregadas à terra, fazendo
assim com que o condutor que antes era neutro, se torne eletrizado com cargas
positivas, procedimento ilustrado nas figuras 02 (a) e (b).
O mesmo ocorre quando se tem um indutor A com cargas positivas, o
condutor neutro ou induzidopossuirá cargas positivas e negativas na sua superfície,
caso ele seja ligado a terra as cargas positivas serão anuladas pelas cargas
negativas da terra e assim o corpo indutor se torna eletrizado com cargas negativas.
De forma resumida, o condutor ou corpo induzido se eletrizará sempre com cargas
opostas ao indutor.
7

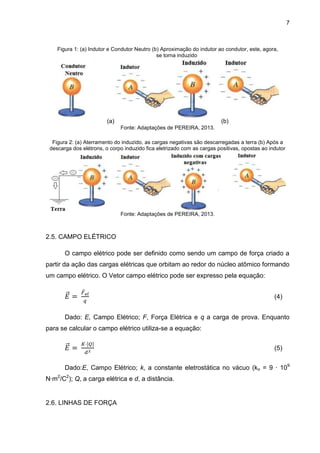

Figura 1: (a) Indutor e Condutor Neutro (b) Aproximação do indutor ao condutor, este, agora,
se torna induzido
(a) (b)
Fonte: Adaptações de PEREIRA, 2013.
Figura 2: (a) Aterramento do induzido, as cargas negativas são descarregadas a terra (b) Após a
descarga dos elétrons, o corpo induzido fica eletrizado com as cargas positivas, opostas ao indutor
Fonte: Adaptações de PEREIRA, 2013.
2.5. CAMPO ELÉTRICO
O campo elétrico pode ser definido como sendo um campo de força criado a
partir da ação das cargas elétricas que orbitam ao redor do núcleo atômico formando
um campo elétrico. O Vetor campo elétrico pode ser expresso pela equação:
(4)
Dado: E, Campo Elétrico; F, Força Elétrica e q a carga de prova. Enquanto
para se calcular o campo elétrico utiliza-se a equação:
(5)
Dado:E, Campo Elétrico; k, a constante eletrostática no vácuo (ko = 9 · 109
N·m2
/C2
); Q, a carga elétrica e d, a distância.
2.6. LINHAS DE FORÇA
8

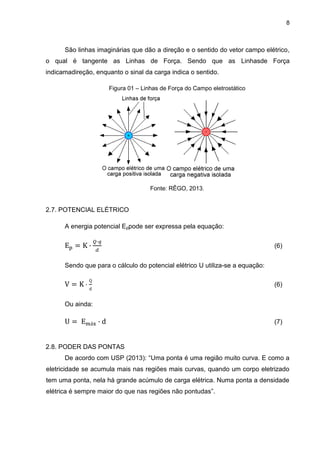

São linhas imaginárias que dão a direção e o sentido do vetor campo elétrico,
o qual é tangente as Linhas de Força. Sendo que as Linhasde Força
indicamadireção, enquanto o sinal da carga indica o sentido.
Figura 01 – Linhas de Força do Campo eletrostático
Fonte: RÊGO, 2013.
2.7. POTENCIAL ELÉTRICO
A energia potencial Eppode ser expressa pela equação:
(6)
Sendo que para o cálculo do potencial elétrico U utiliza-se a equação:
(6)
Ou ainda:
(7)
2.8. PODER DAS PONTAS
De acordo com USP (2013): “Uma ponta é uma região muito curva. E como a
eletricidade se acumula mais nas regiões mais curvas, quando um corpo eletrizado
tem uma ponta, nela há grande acúmulo de carga elétrica. Numa ponta a densidade
elétrica é sempre maior do que nas regiões não pontudas”.
9

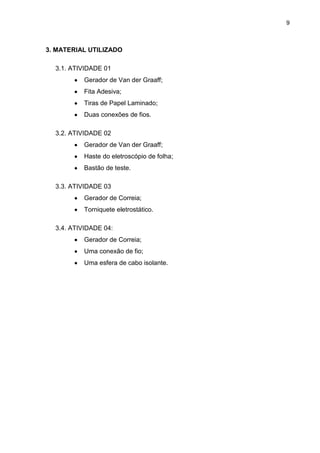

3. MATERIAL UTILIZADO
3.1. ATIVIDADE 01
Gerador de Van der Graaff;
Fita Adesiva;
Tiras de Papel Laminado;
Duas conexões de fios.
3.2. ATIVIDADE 02
Gerador de Van der Graaff;
Haste do eletroscópio de folha;
Bastão de teste.
3.3. ATIVIDADE 03
Gerador de Correia;
Torniquete eletrostático.
3.4. ATIVIDADE 04:
Gerador de Correia;
Uma conexão de fio;
Uma esfera de cabo isolante.
10
4. PROCEDIMENTO EXPERIMENTAL
4.1. ATIVIDADE 01: DISTRIBUIÇÃO DAS CARGAS ELÉTRICAS NOS CORPOS
1. Depois de observar o comportamento das tiras de papel alumínio,
responda: Qual a direção do campo elétrico criado em torno da esfera?
RESPOSTA: De acordo com o comportamento das tiras de papel alumínio
utilizadas no experimento pode-se concluir que a direção do vetor campo elétrico é
perpendicular à superfície da esfera, visto que, em meio ao comportamento de
repulsão observado entre a fita e a parte externa do gerador, as fitas de alumínio
continuamente buscavam estabelecer-se a 90 °C na superfície deste. Devido ao
comportamento de repulsão, que é característico de cargas com sinais iguais,
concluiu-se que tanto o gerador quanto a fita possuíam mesma carga elétrica.
No caso deste experimento, o campo elétrico criado exerceu uma força
elétrica na tira de alumínio, fazendo com que esta buscassealinhar-se em 90° com a
superfície do gerador, entretanto esta formação não se tornou possível, pois a ação
gravitacional impediuesta formação.
4.2. ATIVIDADE 02: PRINCÍPIO DE FUNCIONAMENTO DO ELETROSCÓPIO
DE FOLHA
1. Justifique o efeito observado.
RESPOSTA: Inicialmente foi posicionado papel alumínio na haste condutora
fixa à esfera metálica. Ao ativar o gerador,o papel alumínio foi eletrizado por contato
por meio da haste condutora, desencadeando um processo de repulsão entre as
duas faces do separas do papel, afinal ambas possuíam, agora, carga de mesmo
sinal do gerador.
O processo iniciou-se com maior intensidadenas pontas do papel alumínio,
devido ao fenômeno conhecido como “Poder das pontas”, prologando-se, mais
lentamente e em menor escala, por toda a extensão das faces do papel. Este
fenômeno ocorreu devido a esta eletrização e do fato das tiras laminadas sofreram
uma influência do campo elétrico do gerador, que possui mesma carga destas, o que
resultou consequentemente no movimento de repulsão das tiras horizontalmente.
11

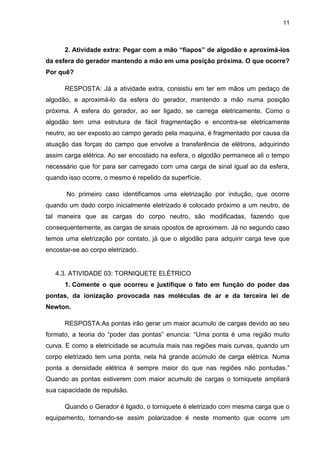

2. Atividade extra: Pegar com a mão “fiapos” de algodão e aproximá-los
da esfera do gerador mantendo a mão em uma posição próxima. O que ocorre?
Por quê?
RESPOSTA: Já a atividade extra, consistiu em ter em mãos um pedaço de
algodão, e aproximá-lo da esfera do gerador, mantendo a mão numa posição
próxima. A esfera do gerador, ao ser ligado, se carrega eletricamente. Como o
algodão tem uma estrutura de fácil fragmentação e encontra-se eletricamente
neutro, ao ser exposto ao campo gerado pela maquina, é fragmentado por causa da
atuação das forças do campo que envolve a transferência de elétrons, adquirindo
assim carga elétrica. Ao ser encostado na esfera, o algodão permanece ali o tempo
necessário que for para ser carregado com uma carga de sinal igual ao da esfera,
quando isso ocorre, o mesmo é repelido da superfície.
No primeiro caso identificamos uma eletrização por indução, que ocorre
quando um dado corpo inicialmente eletrizado é colocado próximo a um neutro, de
tal maneira que as cargas do corpo neutro, são modificadas, fazendo que
consequentemente, as cargas de sinais opostos de aproximem. Já no segundo caso
temos uma eletrização por contato, já que o algodão para adquirir carga teve que
encostar-se ao corpo eletrizado.
4.3. ATIVIDADE 03: TORNIQUETE ELÉTRICO
1. Comente o que ocorreu e justifique o fato em função do poder das
pontas, da ionização provocada nas moléculas de ar e da terceira lei de
Newton.
RESPOSTA:As pontas irão gerar um maior acumulo de cargas devido ao seu
formato, a teoria do “poder das pontas” enuncia: “Uma ponta é uma região muito
curva. E como a eletricidade se acumula mais nas regiões mais curvas, quando um
corpo eletrizado tem uma ponta, nela há grande acúmulo de carga elétrica. Numa
ponta a densidade elétrica é sempre maior do que nas regiões não pontudas.”
Quando as pontas estiverem com maior acumulo de cargas o torniquete ampliará
sua capacidade de repulsão.
Quando o Gerador é ligado, o torniquete é eletrizado com mesma carga que o
equipamento, tornando-se assim polarizadoe é neste momento que ocorre um
12

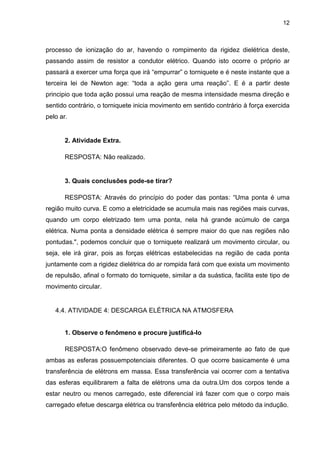

processo de ionização do ar, havendo o rompimento da rigidez dielétrica deste,
passando assim de resistor a condutor elétrico. Quando isto ocorre o próprio ar
passará a exercer uma força que irá “empurrar” o torniquete e é neste instante que a
terceira lei de Newton age: “toda a ação gera uma reação”. E é a partir deste
principio que toda ação possui uma reação de mesma intensidade mesma direção e
sentido contrário, o torniquete inicia movimento em sentido contrário à força exercida
pelo ar.
2. Atividade Extra.
RESPOSTA: Não realizado.
3. Quais conclusões pode-se tirar?
RESPOSTA: Através do princípio do poder das pontas: “Uma ponta é uma
região muito curva. E como a eletricidade se acumula mais nas regiões mais curvas,
quando um corpo eletrizado tem uma ponta, nela há grande acúmulo de carga
elétrica. Numa ponta a densidade elétrica é sempre maior do que nas regiões não
pontudas.", podemos concluir que o torniquete realizará um movimento circular, ou
seja, ele irá girar, pois as forças elétricas estabelecidas na região de cada ponta
juntamente com a rigidez dielétrica do ar rompida fará com que exista um movimento
de repulsão, afinal o formato do torniquete, similar a da suástica, facilita este tipo de
movimento circular.
4.4. ATIVIDADE 4: DESCARGA ELÉTRICA NA ATMOSFERA
1. Observe o fenômeno e procure justificá-lo
RESPOSTA:O fenômeno observado deve-se primeiramente ao fato de que
ambas as esferas possuempotenciais diferentes. O que ocorre basicamente é uma
transferência de elétrons em massa. Essa transferência vai ocorrer com a tentativa
das esferas equilibrarem a falta de elétrons uma da outra.Um dos corpos tende a
estar neutro ou menos carregado, este diferencial irá fazer com que o corpo mais
carregado efetue descarga elétrica ou transferência elétrica pelo método da indução.
13
2. Justifique o comportamento do gás (ar atmosférico) de isolante para
condutor.
RESPOSTA: Ao aproximar o condutor do gerador diminuía-se a distância
entre ambos, como o campo elétrico é inversamente proporcional à distância ele
acaba aumentando, dessa forma o ar passa a se ionizar com as cargas elétricas do
campo e perde a sua propriedade dielétrica. Com a rigidez dielétrica rompida, o ar
que antes era um isolante passa a ser condutor, ou seja, ele passa a conduzir as
cargas do condutor para o gerador o que resulta consequentemente na descarga
elétrica.
3. No momento em que o ar deixa de ser isolante o campo elétrico
possui um certo valor entre os eletrodos. Como denominamos ao maior valor
que o campo elétrico (Atuante sobre o dielétrico) pode assumir, sem que o
isolante conduza?
RESPOSTA: Rigidez dielétrica. Se o campo em um dielétrico se tornar muito
intenso, começará a puxar, ou empurrar para o campo de sinal contrário, elétrons
completamente para fora das moléculas e o material se tornará condutor. Sendo
assim o campo dielétrico máximo que um dielétrico pode suportar sem se romper é
conhecido como "rigidez dielétrica".
4. Sabendo que a intensidade máxima do campo elétrico necessário para
tomar o ar condutor é aproximadamente igual a 3,0·106
N/C, o diâmetro da
esfera do gerador é de 20,0 cm e considerando-se a constante eletrostática do
ar como sendo 9,0·109
NmC-2
, determine o valor a carga máxima acumulada na
esfera do gerador.
Dados:
F = 3,0·106 N/C
K = 9,0·109NmC-2,
Diâmetro = 20,0cm = 0,20m
Raio = 10 cm = 0,10 m
Como a distância é do centro da esfera até a superfície, logo d = raio.
14

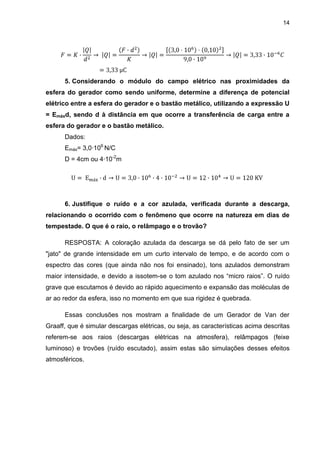

5. Considerando o módulo do campo elétrico nas proximidades da
esfera do gerador como sendo uniforme, determine a diferença de potencial
elétrico entre a esfera do gerador e o bastão metálico, utilizando a expressão U
= Emáxd, sendo d à distância em que ocorre a transferência de carga entre a
esfera do gerador e o bastão metálico.
Dados:
Emáx= 3,0·106
N/C
D = 4cm ou 4·10-2
m
6. Justifique o ruído e a cor azulada, verificada durante a descarga,
relacionando o ocorrido com o fenômeno que ocorre na natureza em dias de
tempestade. O que é o raio, o relâmpago e o trovão?
RESPOSTA: A coloração azulada da descarga se dá pelo fato de ser um
"jato" de grande intensidade em um curto intervalo de tempo, e de acordo com o
espectro das cores (que ainda não nos foi ensinado), tons azulados demonstram
maior intensidade, e devido a issotem-se o tom azulado nos “micro raios”. O ruído
grave que escutamos é devido ao rápido aquecimento e expansão das moléculas de
ar ao redor da esfera, isso no momento em que sua rigidez é quebrada.
Essas conclusões nos mostram a finalidade de um Gerador de Van der
Graaff, que é simular descargas elétricas, ou seja, as características acima descritas
referem-se aos raios (descargas elétricas na atmosfera), relâmpagos (feixe
luminoso) e trovões (ruído escutado), assim estas são simulações desses efeitos
atmosféricos.
15

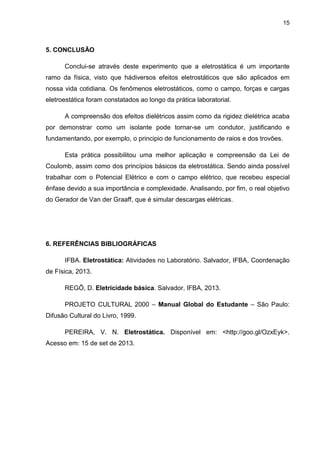

5. CONCLUSÃO
Conclui-se através deste experimento que a eletrostática é um importante
ramo da física, visto que hádiversos efeitos eletrostáticos que são aplicados em
nossa vida cotidiana. Os fenômenos eletrostáticos, como o campo, forças e cargas
eletroestática foram constatados ao longo da prática laboratorial.
A compreensão dos efeitos dielétricos assim como da rigidez dielétrica acaba
por demonstrar como um isolante pode tornar-se um condutor, justificando e
fundamentando, por exemplo, o principio de funcionamento de raios e dos trovões.
Esta prática possibilitou uma melhor aplicação e compreensão da Lei de
Coulomb, assim como dos princípios básicos da eletrostática. Sendo ainda possível
trabalhar com o Potencial Elétrico e com o campo elétrico, que recebeu especial
ênfase devido a sua importância e complexidade. Analisando, por fim, o real objetivo
do Gerador de Van der Graaff, que é simular descargas elétricas.
6. REFERÊNCIAS BIBLIOGRÁFICAS
IFBA. Eletrostática: Atividades no Laboratório. Salvador, IFBA, Coordenação
de Física, 2013.
REGÔ, D. Eletricidade básica. Salvador, IFBA, 2013.
PROJETO CULTURAL 2000 – Manual Global do Estudante – São Paulo:
Difusão Cultural do Livro, 1999.
PEREIRA, V. N. Eletrostática. Disponível em: <http://goo.gl/OzxEyk>.
Acesso em: 15 de set de 2013.

Mais conteúdo relacionado

Mais procurados

Relatório de física resistência e resistividade
Relatório de física   resistência e resistividadeRelatório de física   resistência e resistividade
Relatório de física resistência e resistividade
Victor Said

Eletricidade
EletricidadeEletricidade
Eletricidade
Wellington Sampaio

Relatório de carga e descarga de capacitores
Relatório de carga e descarga de capacitoresRelatório de carga e descarga de capacitores
Relatório de carga e descarga de capacitores
Anderson Totimura

Introdução a eletrostática
Introdução a eletrostáticaIntrodução a eletrostática
Introdução a eletrostática
O mundo da FÍSICA

Estudo dos receptores
Estudo dos receptoresEstudo dos receptores
Estudo dos receptores
Marco Antonio Sanches

Representação de superfícies equipotenciais geradas pelo campo elétrico entre...
Representação de superfícies equipotenciais geradas pelo campo elétrico entre...Representação de superfícies equipotenciais geradas pelo campo elétrico entre...
Representação de superfícies equipotenciais geradas pelo campo elétrico entre...
Instituto Federal de Educação Ciencia e Tecnologia

condutores e isolantes
condutores e isolantescondutores e isolantes
condutores e isolantes
Daniela Lana

Slides eletrostatica
Slides eletrostaticaSlides eletrostatica
Slides eletrostatica
Warlle1992

Física 2 relatório Circuito RC
Física 2  relatório Circuito RCFísica 2  relatório Circuito RC
Física 2 relatório Circuito RC
Sabrina Fermano

Eletrostática fundamentos
Eletrostática   fundamentosEletrostática   fundamentos
Eletrostática fundamentos
Marco Antonio Sanches

Eletromagnetismo
EletromagnetismoEletromagnetismo
Eletromagnetismo
Vlamir Gama Rocha

Física (calorimetria)
Física (calorimetria)Física (calorimetria)
Física (calorimetria)
Adrianne Mendonça

Introdução à eletrostática
Introdução à eletrostáticaIntrodução à eletrostática
Introdução à eletrostática
O mundo da FÍSICA

Campo elétrico
Campo elétricoCampo elétrico
Força elétrica
Força elétricaForça elétrica
Força elétrica
Marco Antonio Sanches

Eletrostática - Carga Elétrica
Eletrostática - Carga ElétricaEletrostática - Carga Elétrica
Eletrostática - Carga Elétrica
Adna Myrella

Estrutura atômica
Estrutura atômica Estrutura atômica
Estrutura atômica
ProfªThaiza Montine

Aula 11 associação de resistores
Aula 11   associação de resistoresAula 11   associação de resistores
Aula 11 associação de resistores
Montenegro Física

Questões Corrigidas, em Word: Corrente, Ohm, Potência Elétrica - Conteúdo v...
Questões Corrigidas, em Word:  Corrente, Ohm, Potência Elétrica  - Conteúdo v...Questões Corrigidas, em Word:  Corrente, Ohm, Potência Elétrica  - Conteúdo v...
Questões Corrigidas, em Word: Corrente, Ohm, Potência Elétrica - Conteúdo v...
Rodrigo Penna

Estrutura Atomica
Estrutura AtomicaEstrutura Atomica
Estrutura Atomica
José Miguel Dos Santos


Mais procurados (20)

Relatório de física resistência e resistividade
Relatório de física   resistência e resistividadeRelatório de física   resistência e resistividade
Relatório de física resistência e resistividade

Eletricidade
EletricidadeEletricidade
Eletricidade

Relatório de carga e descarga de capacitores
Relatório de carga e descarga de capacitoresRelatório de carga e descarga de capacitores
Relatório de carga e descarga de capacitores

Introdução a eletrostática
Introdução a eletrostáticaIntrodução a eletrostática
Introdução a eletrostática

Estudo dos receptores
Estudo dos receptoresEstudo dos receptores
Estudo dos receptores

Representação de superfícies equipotenciais geradas pelo campo elétrico entre...
Representação de superfícies equipotenciais geradas pelo campo elétrico entre...Representação de superfícies equipotenciais geradas pelo campo elétrico entre...
Representação de superfícies equipotenciais geradas pelo campo elétrico entre...

condutores e isolantes
condutores e isolantescondutores e isolantes
condutores e isolantes

Slides eletrostatica
Slides eletrostaticaSlides eletrostatica
Slides eletrostatica

Física 2 relatório Circuito RC
Física 2  relatório Circuito RCFísica 2  relatório Circuito RC
Física 2 relatório Circuito RC

Eletrostática fundamentos
Eletrostática   fundamentosEletrostática   fundamentos
Eletrostática fundamentos

Eletromagnetismo
EletromagnetismoEletromagnetismo
Eletromagnetismo

Física (calorimetria)
Física (calorimetria)Física (calorimetria)
Física (calorimetria)

Introdução à eletrostática
Introdução à eletrostáticaIntrodução à eletrostática
Introdução à eletrostática

Campo elétrico
Campo elétricoCampo elétrico
Campo elétrico

Força elétrica
Força elétricaForça elétrica
Força elétrica

Eletrostática - Carga Elétrica
Eletrostática - Carga ElétricaEletrostática - Carga Elétrica
Eletrostática - Carga Elétrica

Estrutura atômica
Estrutura atômica Estrutura atômica
Estrutura atômica

Aula 11 associação de resistores
Aula 11   associação de resistoresAula 11   associação de resistores
Aula 11 associação de resistores

Questões Corrigidas, em Word: Corrente, Ohm, Potência Elétrica - Conteúdo v...
Questões Corrigidas, em Word:  Corrente, Ohm, Potência Elétrica  - Conteúdo v...Questões Corrigidas, em Word:  Corrente, Ohm, Potência Elétrica  - Conteúdo v...
Questões Corrigidas, em Word: Corrente, Ohm, Potência Elétrica - Conteúdo v...

Estrutura Atomica
Estrutura AtomicaEstrutura Atomica
Estrutura Atomica


Destaque

Lab eletric exp 4 (1) (1)
Lab eletric   exp 4 (1) (1)Lab eletric   exp 4 (1) (1)
Lab eletric exp 4 (1) (1)
Emerson Bezerra

Capa, contra capa, introdução ,conclusão, biografia,
Capa, contra capa, introdução ,conclusão, biografia,Capa, contra capa, introdução ,conclusão, biografia,
Capa, contra capa, introdução ,conclusão, biografia,
Jaqueline Sarges

Eletrostática
EletrostáticaEletrostática
Eletrostática
Filipe Simão Kembo

Eletrostática aula
Eletrostática   aulaEletrostática   aula
Eletrostática aula
Roberto Bagatini

Eletrostatica
EletrostaticaEletrostatica
Eletrostática
EletrostáticaEletrostática
Eletrostática
Paulo Filho

Processo de Eletrização [Aula 01]
Processo de Eletrização [Aula 01]Processo de Eletrização [Aula 01]
Processo de Eletrização [Aula 01]
Escola Modelo de Iguatu

Processos de Eletrização
Processos de EletrizaçãoProcessos de Eletrização
Processos de Eletrização
Cristiane Tavolaro

Ifba trabalho de armando ( sms ) - cosme nogueira - turma 6922 - mecânica i...
Ifba   trabalho de armando ( sms ) - cosme nogueira - turma 6922 - mecânica i...Ifba   trabalho de armando ( sms ) - cosme nogueira - turma 6922 - mecânica i...
Ifba trabalho de armando ( sms ) - cosme nogueira - turma 6922 - mecânica i...
Cosme Silva

TL II.1 - Campo Elétrico e Superfícies Equipotenciais
TL II.1 - Campo Elétrico e Superfícies EquipotenciaisTL II.1 - Campo Elétrico e Superfícies Equipotenciais
TL II.1 - Campo Elétrico e Superfícies Equipotenciais
Luís Rita

Eletrostática
EletrostáticaEletrostática
Eletrostática
Amanda Saito

Processos de eletrizacao
Processos de eletrizacaoProcessos de eletrizacao
Processos de eletrizacao
Escolas

TRÂNSITO 2015
TRÂNSITO 2015TRÂNSITO 2015
TRÂNSITO 2015
Jonasblog

Modelo de relatório experimental.pdf fim
Modelo de relatório experimental.pdf fimModelo de relatório experimental.pdf fim
Modelo de relatório experimental.pdf fim
renataiatsunik

Polímeros 3a3
Polímeros 3a3Polímeros 3a3
Polímeros 3a3
EEB Francisco Mazzola

~9049685[1]
~9049685[1]~9049685[1]
Experimento de Coeficiente de Atrito - Renata Pontes Araújo (201103535-8)
Experimento de Coeficiente de Atrito - Renata Pontes Araújo (201103535-8)Experimento de Coeficiente de Atrito - Renata Pontes Araújo (201103535-8)
Experimento de Coeficiente de Atrito - Renata Pontes Araújo (201103535-8)
Renata Araújo

MEU SONHADO BRASIL: A PROGRESSÃO DA EDUCAÇÃO BRASILEIRA
MEU SONHADO BRASIL: A PROGRESSÃO DA EDUCAÇÃO BRASILEIRA MEU SONHADO BRASIL: A PROGRESSÃO DA EDUCAÇÃO BRASILEIRA
MEU SONHADO BRASIL: A PROGRESSÃO DA EDUCAÇÃO BRASILEIRA
Victor Said

Resenha de Anindé
Resenha de Anindé Resenha de Anindé
Resenha de Anindé
Jemima Delgado

Eletroscópio de folhas
Eletroscópio de folhasEletroscópio de folhas
Eletroscópio de folhas
Alessandra Dorini


Destaque (20)

Lab eletric exp 4 (1) (1)
Lab eletric   exp 4 (1) (1)Lab eletric   exp 4 (1) (1)
Lab eletric exp 4 (1) (1)

Capa, contra capa, introdução ,conclusão, biografia,
Capa, contra capa, introdução ,conclusão, biografia,Capa, contra capa, introdução ,conclusão, biografia,
Capa, contra capa, introdução ,conclusão, biografia,

Eletrostática
EletrostáticaEletrostática
Eletrostática

Eletrostática aula
Eletrostática   aulaEletrostática   aula
Eletrostática aula

Eletrostatica
EletrostaticaEletrostatica
Eletrostatica

Eletrostática
EletrostáticaEletrostática
Eletrostática

Processo de Eletrização [Aula 01]
Processo de Eletrização [Aula 01]Processo de Eletrização [Aula 01]
Processo de Eletrização [Aula 01]

Processos de Eletrização
Processos de EletrizaçãoProcessos de Eletrização
Processos de Eletrização

Ifba trabalho de armando ( sms ) - cosme nogueira - turma 6922 - mecânica i...
Ifba   trabalho de armando ( sms ) - cosme nogueira - turma 6922 - mecânica i...Ifba   trabalho de armando ( sms ) - cosme nogueira - turma 6922 - mecânica i...
Ifba trabalho de armando ( sms ) - cosme nogueira - turma 6922 - mecânica i...

TL II.1 - Campo Elétrico e Superfícies Equipotenciais
TL II.1 - Campo Elétrico e Superfícies EquipotenciaisTL II.1 - Campo Elétrico e Superfícies Equipotenciais
TL II.1 - Campo Elétrico e Superfícies Equipotenciais

Eletrostática
EletrostáticaEletrostática
Eletrostática

Processos de eletrizacao
Processos de eletrizacaoProcessos de eletrizacao
Processos de eletrizacao

TRÂNSITO 2015
TRÂNSITO 2015TRÂNSITO 2015
TRÂNSITO 2015

Modelo de relatório experimental.pdf fim
Modelo de relatório experimental.pdf fimModelo de relatório experimental.pdf fim
Modelo de relatório experimental.pdf fim

Polímeros 3a3
Polímeros 3a3Polímeros 3a3
Polímeros 3a3

~9049685[1]
~9049685[1]~9049685[1]
~9049685[1]

Experimento de Coeficiente de Atrito - Renata Pontes Araújo (201103535-8)
Experimento de Coeficiente de Atrito - Renata Pontes Araújo (201103535-8)Experimento de Coeficiente de Atrito - Renata Pontes Araújo (201103535-8)
Experimento de Coeficiente de Atrito - Renata Pontes Araújo (201103535-8)

MEU SONHADO BRASIL: A PROGRESSÃO DA EDUCAÇÃO BRASILEIRA
MEU SONHADO BRASIL: A PROGRESSÃO DA EDUCAÇÃO BRASILEIRA MEU SONHADO BRASIL: A PROGRESSÃO DA EDUCAÇÃO BRASILEIRA
MEU SONHADO BRASIL: A PROGRESSÃO DA EDUCAÇÃO BRASILEIRA

Resenha de Anindé
Resenha de Anindé Resenha de Anindé
Resenha de Anindé

Eletroscópio de folhas
Eletroscópio de folhasEletroscópio de folhas
Eletroscópio de folhas


Semelhante a Relatório de Física - Atuação Eletrostática

Eletrostática apo
Eletrostática apoEletrostática apo
Eletrostática apo
ntebrusque

Eletrostática apo
Eletrostática apoEletrostática apo
Eletrostática apo
ntebrusque

Eletrostática bbbb
Eletrostática bbbbEletrostática bbbb
Apostila 1%c2%b0-semestre.190.214
Apostila 1%c2%b0-semestre.190.214Apostila 1%c2%b0-semestre.190.214
Apostila 1%c2%b0-semestre.190.214
Cristilano Pacheco

Apostila eletrostática
Apostila eletrostáticaApostila eletrostática
Apostila eletrostática
Marco Antonio Sanches

Apostila do 1º semestre de eletrostática
Apostila do 1º semestre de eletrostáticaApostila do 1º semestre de eletrostática
Apostila do 1º semestre de eletrostática
Gabriel Angelo Oliveira

Apostila 1°-semestre.190.214
Apostila 1°-semestre.190.214Apostila 1°-semestre.190.214
Apostila 1°-semestre.190.214
Joana Takai

Eletricidade capítulo 01
Eletricidade capítulo 01Eletricidade capítulo 01
Eletricidade capítulo 01
Antonio Tadeu Segat

EletrostáTica
EletrostáTicaEletrostáTica
EletrostáTica
guestafb584

Eletrostática
EletrostáticaEletrostática
Eletrostatica
EletrostaticaEletrostatica
Eletrostatica
Carol Higa

apostila de eletricidade básica Werther serralheiro
apostila de eletricidade básica Werther serralheiroapostila de eletricidade básica Werther serralheiro
apostila de eletricidade básica Werther serralheiro
ssuserd390f8

Eletronica
EletronicaEletronica
Eletronica
Gilberto Andrade

Apostila eja-3-serie-medio-20111
Apostila eja-3-serie-medio-20111Apostila eja-3-serie-medio-20111
Apostila eja-3-serie-medio-20111
Marcia Marcia.Cristina2

Aula 02. eletrostática
Aula 02. eletrostáticaAula 02. eletrostática
Aula 02. eletrostática
Oneide Pereira

Werther_Serra.pdf
Werther_Serra.pdfWerther_Serra.pdf
Werther_Serra.pdf
ssuser823aef

Apostila fisica3
Apostila fisica3Apostila fisica3
Apostila fisica3
resolvidos

Apostila eletricidade vol 1
Apostila eletricidade vol 1Apostila eletricidade vol 1
Apostila eletricidade vol 1
erickfurtado

Fundamentos eletroeletronica
Fundamentos eletroeletronicaFundamentos eletroeletronica
Fundamentos eletroeletronica
luizmavinier

Apostila eletricidade vol 1
Apostila eletricidade vol 1Apostila eletricidade vol 1
Apostila eletricidade vol 1
secretaria da educação de PE


Semelhante a Relatório de Física - Atuação Eletrostática (20)

Eletrostática apo
Eletrostática apoEletrostática apo
Eletrostática apo

Eletrostática apo
Eletrostática apoEletrostática apo
Eletrostática apo

Eletrostática bbbb
Eletrostática bbbbEletrostática bbbb
Eletrostática bbbb

Apostila 1%c2%b0-semestre.190.214
Apostila 1%c2%b0-semestre.190.214Apostila 1%c2%b0-semestre.190.214
Apostila 1%c2%b0-semestre.190.214

Apostila eletrostática
Apostila eletrostáticaApostila eletrostática
Apostila eletrostática

Apostila do 1º semestre de eletrostática
Apostila do 1º semestre de eletrostáticaApostila do 1º semestre de eletrostática
Apostila do 1º semestre de eletrostática

Apostila 1°-semestre.190.214
Apostila 1°-semestre.190.214Apostila 1°-semestre.190.214
Apostila 1°-semestre.190.214

Eletricidade capítulo 01
Eletricidade capítulo 01Eletricidade capítulo 01
Eletricidade capítulo 01

EletrostáTica
EletrostáTicaEletrostáTica
EletrostáTica

Eletrostática
EletrostáticaEletrostática
Eletrostática

Eletrostatica
EletrostaticaEletrostatica
Eletrostatica

apostila de eletricidade básica Werther serralheiro
apostila de eletricidade básica Werther serralheiroapostila de eletricidade básica Werther serralheiro
apostila de eletricidade básica Werther serralheiro

Eletronica
EletronicaEletronica
Eletronica

Apostila eja-3-serie-medio-20111
Apostila eja-3-serie-medio-20111Apostila eja-3-serie-medio-20111
Apostila eja-3-serie-medio-20111

Aula 02. eletrostática
Aula 02. eletrostáticaAula 02. eletrostática
Aula 02. eletrostática

Werther_Serra.pdf
Werther_Serra.pdfWerther_Serra.pdf
Werther_Serra.pdf

Apostila fisica3
Apostila fisica3Apostila fisica3
Apostila fisica3

Apostila eletricidade vol 1
Apostila eletricidade vol 1Apostila eletricidade vol 1
Apostila eletricidade vol 1

Fundamentos eletroeletronica
Fundamentos eletroeletronicaFundamentos eletroeletronica
Fundamentos eletroeletronica

Apostila eletricidade vol 1
Apostila eletricidade vol 1Apostila eletricidade vol 1
Apostila eletricidade vol 1


Mais de Victor Said

Relatório sistema nervoso
Relatório sistema nervoso Relatório sistema nervoso
Relatório sistema nervoso
Victor Said

História das pilhas
História das pilhasHistória das pilhas
História das pilhas
Victor Said

Análise da obra Capitães de Areia
Análise da obra Capitães de AreiaAnálise da obra Capitães de Areia
Análise da obra Capitães de Areia
Victor Said

Primeira fase do modernismo
Primeira fase do modernismoPrimeira fase do modernismo
Primeira fase do modernismo
Victor Said

Guerra fria
Guerra friaGuerra fria
Guerra fria
Victor Said

A revolução de 30 no Brasil
A revolução de 30 no BrasilA revolução de 30 no Brasil
A revolução de 30 no Brasil
Victor Said

A revolução do cangaço
A revolução do cangaçoA revolução do cangaço
A revolução do cangaço
Victor Said

Camponeses: A QUESTÃO DA AGRICULTURA NO BRASIL E NO MUNDO
Camponeses: A QUESTÃO DA AGRICULTURA NO BRASIL E NO MUNDOCamponeses: A QUESTÃO DA AGRICULTURA NO BRASIL E NO MUNDO
Camponeses: A QUESTÃO DA AGRICULTURA NO BRASIL E NO MUNDO
Victor Said

Teorema de Nernst - terceira lei da termodinâmica
Teorema de Nernst - terceira lei da termodinâmicaTeorema de Nernst - terceira lei da termodinâmica
Teorema de Nernst - terceira lei da termodinâmica
Victor Said

Relatório termometria
Relatório termometriaRelatório termometria
Relatório termometria
Victor Said

Relatório motores monofásicos
Relatório motores monofásicosRelatório motores monofásicos
Relatório motores monofásicos
Victor Said

Relatório motores monofásicos
Relatório motores monofásicosRelatório motores monofásicos
Relatório motores monofásicos
Victor Said

Relatório ensaios em transformadores
Relatório ensaios em transformadoresRelatório ensaios em transformadores
Relatório ensaios em transformadores
Victor Said

Relatório tipos de geração de energia
Relatório tipos de geração de energiaRelatório tipos de geração de energia
Relatório tipos de geração de energia
Victor Said

Relatório diodos
Relatório diodos Relatório diodos
Relatório diodos
Victor Said

Relatório transformadores elétricos
Relatório transformadores elétricosRelatório transformadores elétricos
Relatório transformadores elétricos
Victor Said

Relatório Visita técnica a Xingó
Relatório Visita técnica a XingóRelatório Visita técnica a Xingó
Relatório Visita técnica a Xingó
Victor Said

Relatório calibragem de válvulas
Relatório calibragem de válvulasRelatório calibragem de válvulas
Relatório calibragem de válvulas
Victor Said

Relatório calibragem de posicionador
Relatório calibragem de posicionadorRelatório calibragem de posicionador
Relatório calibragem de posicionador
Victor Said

Desastre de Bhopal
Desastre de BhopalDesastre de Bhopal
Desastre de Bhopal
Victor Said


Mais de Victor Said (20)

Relatório sistema nervoso
Relatório sistema nervoso Relatório sistema nervoso
Relatório sistema nervoso

História das pilhas
História das pilhasHistória das pilhas
História das pilhas

Análise da obra Capitães de Areia
Análise da obra Capitães de AreiaAnálise da obra Capitães de Areia
Análise da obra Capitães de Areia

Primeira fase do modernismo
Primeira fase do modernismoPrimeira fase do modernismo
Primeira fase do modernismo

Guerra fria
Guerra friaGuerra fria
Guerra fria

A revolução de 30 no Brasil
A revolução de 30 no BrasilA revolução de 30 no Brasil
A revolução de 30 no Brasil

A revolução do cangaço
A revolução do cangaçoA revolução do cangaço
A revolução do cangaço

Camponeses: A QUESTÃO DA AGRICULTURA NO BRASIL E NO MUNDO
Camponeses: A QUESTÃO DA AGRICULTURA NO BRASIL E NO MUNDOCamponeses: A QUESTÃO DA AGRICULTURA NO BRASIL E NO MUNDO
Camponeses: A QUESTÃO DA AGRICULTURA NO BRASIL E NO MUNDO

Teorema de Nernst - terceira lei da termodinâmica
Teorema de Nernst - terceira lei da termodinâmicaTeorema de Nernst - terceira lei da termodinâmica
Teorema de Nernst - terceira lei da termodinâmica

Relatório termometria
Relatório termometriaRelatório termometria
Relatório termometria

Relatório motores monofásicos
Relatório motores monofásicosRelatório motores monofásicos
Relatório motores monofásicos

Relatório motores monofásicos
Relatório motores monofásicosRelatório motores monofásicos
Relatório motores monofásicos

Relatório ensaios em transformadores
Relatório ensaios em transformadoresRelatório ensaios em transformadores
Relatório ensaios em transformadores

Relatório tipos de geração de energia
Relatório tipos de geração de energiaRelatório tipos de geração de energia
Relatório tipos de geração de energia

Relatório diodos
Relatório diodos Relatório diodos
Relatório diodos

Relatório transformadores elétricos
Relatório transformadores elétricosRelatório transformadores elétricos
Relatório transformadores elétricos

Relatório Visita técnica a Xingó
Relatório Visita técnica a XingóRelatório Visita técnica a Xingó
Relatório Visita técnica a Xingó

Relatório calibragem de válvulas
Relatório calibragem de válvulasRelatório calibragem de válvulas
Relatório calibragem de válvulas

Relatório calibragem de posicionador
Relatório calibragem de posicionadorRelatório calibragem de posicionador
Relatório calibragem de posicionador

Desastre de Bhopal
Desastre de BhopalDesastre de Bhopal
Desastre de Bhopal


Último

Relatório de Atividades 2009 CENSIPAM
Relatório de Atividades 2009 CENSIPAM Relatório de Atividades 2009 CENSIPAM
Relatório de Atividades 2009 CENSIPAM
Falcão Brasil

Relatório de Atividades 2016 CENSIPAM.pdf
Relatório de Atividades 2016 CENSIPAM.pdfRelatório de Atividades 2016 CENSIPAM.pdf
Relatório de Atividades 2016 CENSIPAM.pdf
Falcão Brasil

Relatório de Atividades 2021/2022 CENSIPAM.pdf
Relatório de Atividades 2021/2022 CENSIPAM.pdfRelatório de Atividades 2021/2022 CENSIPAM.pdf
Relatório de Atividades 2021/2022 CENSIPAM.pdf
Falcão Brasil

Caça - palavras e cruzadinha com dígrafos
Caça - palavras  e cruzadinha   com  dígrafosCaça - palavras  e cruzadinha   com  dígrafos
Caça - palavras e cruzadinha com dígrafos
Mary Alvarenga

Caça-palavras e cruzadinha - Encontros consonantais.
Caça-palavras e cruzadinha -  Encontros consonantais.Caça-palavras e cruzadinha -  Encontros consonantais.
Caça-palavras e cruzadinha - Encontros consonantais.
Mary Alvarenga

SEQUÊNCIA NÃO ME TOCA, SEU BOBOCA, Violência sexual infantilil
SEQUÊNCIA NÃO ME TOCA, SEU BOBOCA, Violência sexual infantililSEQUÊNCIA NÃO ME TOCA, SEU BOBOCA, Violência sexual infantilil
SEQUÊNCIA NÃO ME TOCA, SEU BOBOCA, Violência sexual infantilil
menesabi

Noite Alva! José Ernesto Ferraresso.ppsx
Noite Alva! José Ernesto Ferraresso.ppsxNoite Alva! José Ernesto Ferraresso.ppsx
Noite Alva! José Ernesto Ferraresso.ppsx
Luzia Gabriele

oficia de construção de recursos para aluno DI.pdf
oficia de construção de recursos para aluno DI.pdfoficia de construção de recursos para aluno DI.pdf
oficia de construção de recursos para aluno DI.pdf
marcos oliveira

Apostila em LIBRAS - Curso Básico ENAP 2019.pdf
Apostila em LIBRAS - Curso Básico ENAP 2019.pdfApostila em LIBRAS - Curso Básico ENAP 2019.pdf
Apostila em LIBRAS - Curso Básico ENAP 2019.pdf
pattyhsilva271204

Relatório de Atividades 2015 CENSIPAM.pdf
Relatório de Atividades 2015 CENSIPAM.pdfRelatório de Atividades 2015 CENSIPAM.pdf
Relatório de Atividades 2015 CENSIPAM.pdf
Falcão Brasil

IV Jornada Nacional Tableau - Apresentações.pptx
IV Jornada Nacional Tableau - Apresentações.pptxIV Jornada Nacional Tableau - Apresentações.pptx
IV Jornada Nacional Tableau - Apresentações.pptx
Ligia Galvão

Se A Música É O Alimento do Amor Não Parem de Tocar Luzia Gabriele.ppsx
Se A Música É O Alimento do Amor Não Parem de Tocar Luzia Gabriele.ppsxSe A Música É O Alimento do Amor Não Parem de Tocar Luzia Gabriele.ppsx
Se A Música É O Alimento do Amor Não Parem de Tocar Luzia Gabriele.ppsx
Luzia Gabriele

Relatório de Atividades 2019 CENSIPAM.pdf
Relatório de Atividades 2019 CENSIPAM.pdfRelatório de Atividades 2019 CENSIPAM.pdf
Relatório de Atividades 2019 CENSIPAM.pdf
Falcão Brasil

Oficina de bases de dados - Dimensions.pdf
Oficina de bases de dados - Dimensions.pdfOficina de bases de dados - Dimensions.pdf
Oficina de bases de dados - Dimensions.pdf
beathrizalves131

Atividade Dias dos Pais - Meu Pai, Razão da Minha História.
Atividade Dias dos Pais -  Meu Pai, Razão da Minha História.Atividade Dias dos Pais -  Meu Pai, Razão da Minha História.
Atividade Dias dos Pais - Meu Pai, Razão da Minha História.
Mary Alvarenga

Texto e atividade - Fontes alternativas de energia
Texto e atividade -  Fontes alternativas de energiaTexto e atividade -  Fontes alternativas de energia
Texto e atividade - Fontes alternativas de energia
Mary Alvarenga

Slides Lição 2, CPAD, O Livro de Rute, 3Tr24.pptx
Slides Lição 2, CPAD, O Livro de Rute, 3Tr24.pptxSlides Lição 2, CPAD, O Livro de Rute, 3Tr24.pptx
Slides Lição 2, CPAD, O Livro de Rute, 3Tr24.pptx
LuizHenriquedeAlmeid6

Relatório de Atividades 2011 CENSIPAM.pdf
Relatório de Atividades 2011 CENSIPAM.pdfRelatório de Atividades 2011 CENSIPAM.pdf
Relatório de Atividades 2011 CENSIPAM.pdf
Falcão Brasil

Infografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UEInfografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UE
Centro Jacques Delors

Trabalho Colaborativo na educação especial.pdf
Trabalho Colaborativo na educação especial.pdfTrabalho Colaborativo na educação especial.pdf
Trabalho Colaborativo na educação especial.pdf
marcos oliveira


Último (20)

Relatório de Atividades 2009 CENSIPAM
Relatório de Atividades 2009 CENSIPAM Relatório de Atividades 2009 CENSIPAM
Relatório de Atividades 2009 CENSIPAM

Relatório de Atividades 2016 CENSIPAM.pdf
Relatório de Atividades 2016 CENSIPAM.pdfRelatório de Atividades 2016 CENSIPAM.pdf
Relatório de Atividades 2016 CENSIPAM.pdf

Relatório de Atividades 2021/2022 CENSIPAM.pdf
Relatório de Atividades 2021/2022 CENSIPAM.pdfRelatório de Atividades 2021/2022 CENSIPAM.pdf
Relatório de Atividades 2021/2022 CENSIPAM.pdf

Caça - palavras e cruzadinha com dígrafos
Caça - palavras  e cruzadinha   com  dígrafosCaça - palavras  e cruzadinha   com  dígrafos
Caça - palavras e cruzadinha com dígrafos

Caça-palavras e cruzadinha - Encontros consonantais.
Caça-palavras e cruzadinha -  Encontros consonantais.Caça-palavras e cruzadinha -  Encontros consonantais.
Caça-palavras e cruzadinha - Encontros consonantais.

SEQUÊNCIA NÃO ME TOCA, SEU BOBOCA, Violência sexual infantilil
SEQUÊNCIA NÃO ME TOCA, SEU BOBOCA, Violência sexual infantililSEQUÊNCIA NÃO ME TOCA, SEU BOBOCA, Violência sexual infantilil
SEQUÊNCIA NÃO ME TOCA, SEU BOBOCA, Violência sexual infantilil

Noite Alva! José Ernesto Ferraresso.ppsx
Noite Alva! José Ernesto Ferraresso.ppsxNoite Alva! José Ernesto Ferraresso.ppsx
Noite Alva! José Ernesto Ferraresso.ppsx

oficia de construção de recursos para aluno DI.pdf
oficia de construção de recursos para aluno DI.pdfoficia de construção de recursos para aluno DI.pdf
oficia de construção de recursos para aluno DI.pdf

Apostila em LIBRAS - Curso Básico ENAP 2019.pdf
Apostila em LIBRAS - Curso Básico ENAP 2019.pdfApostila em LIBRAS - Curso Básico ENAP 2019.pdf
Apostila em LIBRAS - Curso Básico ENAP 2019.pdf

Relatório de Atividades 2015 CENSIPAM.pdf
Relatório de Atividades 2015 CENSIPAM.pdfRelatório de Atividades 2015 CENSIPAM.pdf
Relatório de Atividades 2015 CENSIPAM.pdf

IV Jornada Nacional Tableau - Apresentações.pptx
IV Jornada Nacional Tableau - Apresentações.pptxIV Jornada Nacional Tableau - Apresentações.pptx
IV Jornada Nacional Tableau - Apresentações.pptx

Se A Música É O Alimento do Amor Não Parem de Tocar Luzia Gabriele.ppsx
Se A Música É O Alimento do Amor Não Parem de Tocar Luzia Gabriele.ppsxSe A Música É O Alimento do Amor Não Parem de Tocar Luzia Gabriele.ppsx
Se A Música É O Alimento do Amor Não Parem de Tocar Luzia Gabriele.ppsx

Relatório de Atividades 2019 CENSIPAM.pdf
Relatório de Atividades 2019 CENSIPAM.pdfRelatório de Atividades 2019 CENSIPAM.pdf
Relatório de Atividades 2019 CENSIPAM.pdf

Oficina de bases de dados - Dimensions.pdf
Oficina de bases de dados - Dimensions.pdfOficina de bases de dados - Dimensions.pdf
Oficina de bases de dados - Dimensions.pdf

Atividade Dias dos Pais - Meu Pai, Razão da Minha História.
Atividade Dias dos Pais -  Meu Pai, Razão da Minha História.Atividade Dias dos Pais -  Meu Pai, Razão da Minha História.
Atividade Dias dos Pais - Meu Pai, Razão da Minha História.

Texto e atividade - Fontes alternativas de energia
Texto e atividade -  Fontes alternativas de energiaTexto e atividade -  Fontes alternativas de energia
Texto e atividade - Fontes alternativas de energia

Slides Lição 2, CPAD, O Livro de Rute, 3Tr24.pptx
Slides Lição 2, CPAD, O Livro de Rute, 3Tr24.pptxSlides Lição 2, CPAD, O Livro de Rute, 3Tr24.pptx
Slides Lição 2, CPAD, O Livro de Rute, 3Tr24.pptx

Relatório de Atividades 2011 CENSIPAM.pdf
Relatório de Atividades 2011 CENSIPAM.pdfRelatório de Atividades 2011 CENSIPAM.pdf
Relatório de Atividades 2011 CENSIPAM.pdf

Infografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UEInfografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UE

Trabalho Colaborativo na educação especial.pdf
Trabalho Colaborativo na educação especial.pdfTrabalho Colaborativo na educação especial.pdf
Trabalho Colaborativo na educação especial.pdf


Relatório de Física - Atuação Eletrostática

  • 1. INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIAS E TECNOLOGIA DA BAHIA DEPARTAMENTO DE ELETRO-ELETRÔNICA COORDENAÇÃO DE AUTOMAÇÃO INDUSTRIAL TAUÃ HENRIQUE VICTOR CANABRAVA VICTOR SAID EXPERIMENTO II: FENÔMENOS E ATUAÇÃO ELETROSTÁTICA Salvador 2013
  • 2. TAUÃ HENRIQUE VICTOR CANABRAVA VICTOR SAID EXPERIMENTO I: FENÔMENOS E ATUAÇÃO ELETROSTÁTICA O presente relatório, baseado em experimentos práticos laboratoriais, foi solicitado pelo professor Gilmar Melo, com o objetivo de avaliação parcial da II Unidade da disciplina de Física II, do Instituto Federal de Educação Ciência e Tecnologia da Bahia – IFBA, Coordenação de Automação Industrial. Sob orientação da professoraMayumiFukutani Presa. Salvador 2013
  • 3. 2 1. INTRODUÇÃO A eletrostática é o ramo da física responsável por efetuar o estudo, descrição e análise dos elétrons, prótons e nêutrons em seu estado de repouso, dando especial ênfase aos elétrons e sua carga elétrica. Estudando desde as cargas elétricas, até os fenômenos eletrostáticos, como, por exemplo, os campos eletrostáticos. O experimento direcionou-se à análise e observação de tais fenômenos, especificamente para a distribuição de cargas elétricas nos corpos, o princípio de funcionamento do eletroscópio, assim como do torniquete elétrico, e os modos pelos quais ocorrem as descargas elétricas na atmosfera. Solicitado pelo professor Gilmar Melo da disciplina de Física II, o presente relatório tem como principal objetivoefetuar uma análise descritiva baseada na prática sobre os princípios fundamentais da eletrostática, a qual vem sendo abordada em sala por meio das aulas ministradas ao longo da II Unidade, no Instituto Federal da Bahia. Sendo assim, este relatório baseia-se na prática de laboratório realizadaem grupo, no dia 02 de Setembro de 2013, sob a supervisão e orientação da professora MayumiFukutani Presa. E tem como principal metodologia a revisão bibliográfica, a qual foi responsável por fundamentar toda a teoria necessária para compreender e analisar tais fenômenos físicos, tendo sido realizada utilizando livros, artigos científicos, websites e base de dados virtuais.
  • 4. 3 2. FUNDAMENTAÇÃO TEÓRICA 2.1. O ÁTOMO Toda matéria é formada por partículas muitíssimo pequenas, denominadas átomos. Na antiguidade, acreditava-se que o átomo era indivisível e maciço, mas no começo deste século ficou provado que ele é descontínuo, sendo formado por partículas menores e estas, ainda, por subpartículas. Um átomo é constituído de três partículas tidas como “elementares”, tal conceito atualmente não é mais válido, visto que foi constatado por meio do Grande Colisor de Hádrons, que existem partículas menores que os prótons. Entretanto, ainda assim, por questões didáticas um átomo mantém-se como sendo composto por três partículas elementares, caracterizadas pelas suas cargas elétricas e massas, são elas: Próton – partícula de carga elétrica positiva (+) situada no núcleo do átomo, junto aos nêutrons. Tem massa convencionada em 1, sendo sua carga real 1,673·10−27 Kg. É constituído de dois quarks up e um quark down. Possui carga de 1,6·10-19 Coulombs (C), assim como os elétrons, porém estes possuem carga contrária aos prótons. Nêutron– partícula de carga elétrica neutra, encontra-se no núcleo junto com os prótons. Tem massa convencionada em 1, sendo sua massa real 1,675·10−27 Kg. É constituído por dois quarks down e um quark up. Possui carga de (-0,4±1,1)·10−21 , sendo esta teoricamente nula. Indispensável em todos os núcleos atômicos, pois este é responsável por mantê-lo estabilizado, não estando presente apenas no núcleo do isótopo deHidrogênio1 H. Elétron – partícula de carga elétrica negativa (-), quese dispõe em orbita ao redor do núcleo, na eletrosfera, o que gera o denominado campo eletrônico, o qual pode ser eletrostático ou eletrodinâmico. Tem massa real de9,1093897·10-31 Kg, que é teoricamente descartada. A cargados elétrons é oposta a dos prótons, entretanto énumericamente igualà carga dos últimos em módulo, sendo igual a --1,6·10-19 C. Para um átomo ser “estável” é indispensável que o número de carga dos prótons e elétrons sejaigual, é importante salientar que apesar de cargas iguais, as massas
  • 5. 4 são distintas.A eletrosfera é atraída pelo núcleo devido às cargas elétricas opostas.A eletrosfera é atraída pelo núcleo devido às cargas elétricas opostas. A eletrosfera tem carga elétrica negativa equivalente à carga elétrica positiva dos prótons do núcleo. Por isso, quando há uma mesma quantidade de prótons e elétrons diz-se que o átomo é eletricamente neutro. De acordo com a Mecânica Quântica ainda há algumas propriedades inerentes a todo átomo. Sendo alguma delas: Os prótons e nêutrons devem estar agrupados em uma massa central (núcleo) onde equilibram-se as forças de repulsão elétrica (+) e as forcas de atração gravitacionais (massas). Os elétrons, por não terem massa, movimentam-se em órbitas ao redor deste núcleo (região chamada eletrosfera). A quantidade de elétrons deve ser igual à de prótons, para manter a neutralidade elétrica do átomo. Na eletrosfera os elétrons distribuem-se em 7 camadas (denomina- das K, L, M, N, O, P, Q), que são análogas as "cascas de uma cebola". Cada camada pode conter um limite máximo de elétrons, conforme seu "tamanho" (K=2, L=8, M=18, N=32, O=32, P=18, Q=2). As camadas são preenchidas a partir do núcleo e a última não tem mais que 8 elétrons. O diâmetro do átomo chega a ser até 100.000 vezes maior que o diâmetro do núcleo. 2.2. CARGA ELÉTRICA A carga elétrica de um corpo pode ser descrita como sendo o desequilíbrio entre a quantidade de prótons e elétrons deste, afinal quando estes estão em equilíbrio a carga elétrica será nula.Eem caso contrário, quando há desequilíbrio, estes podem ter carga positiva, quando houver um número menor de elétrons, ou negativa, quando o número de elétrons for maior que o número de prótons. A falta e/ou o excesso de elétrons em um corpo é consequência do fato dos elétrons, que diferente dos prótons, são dinâmicos, possuindo capacidade de
  • 6. 5 transferir-se de um corpo a outro, assim como locomover-se na eletrosfera do próprio átomo.Então, quando um corpo que estava originalmente neutro passa a ter carga negativa ou positiva, significa que ele ganhou ou perdeuelétrons, respectivamente. Quando isto corre este passará a possuir uma carga Q, a qual pode sercalculada por meio da equação1. (1) onden,é o número de elétrons;e, é a carga elementar de valor |e| = 1,6·10-19 C. Sendo Q representado pela unidade de medida Coulomb (C). 2.3. PRINCÍPIOS FUNDAMENTAISE LEI DE COULOMB Lei de Du Fayou Lei da Atração e Repulsão: Cargas elétricas de mesmo sinal se repelem e de sinais opostos se atraem. Conservação de quantidade de carga elétrica:Num sistema eletricamente isolado a soma algébrica das cargas positivas e negativas permanece sempre constante. Lei de Coulomb: Considere duas cargas Q1e Q2separadas por uma distância de imersas no vácuo. Tais cargas podem sofrer atração ou repulsão, sendo que cargas iguais se repelem e opostas se atraem. Qual a força elétrica que estas cargas exercem uma na outra? Para determinar isto utiliza-se a seguinte equação 2. (2) SendoF a força elétrica entre as cargas; K, a constante eletrostática no vácuo (ko = 9 · 109 N·m2 /C2 ); Q, a carga elétrica e d,adistância. A unidade de medida da força elétrica F é Newton (N) 2.4. ELETRIZAÇÃO Eletrizar um corpo significa transferir ou retirar elétrons deste, de modo que seja possível gerar uma alteração em suas cargas elétricas originais, um exemplo disto, éfazer com que um corpo neutro torne-se eletricamente negativo. Existem três modos principais de eletrização: por contato, por atrito e por indução.
  • 7. 6 2.4.1. Contato A eletrização por contato consiste em uma eletrização em que um corpo A carregado eletricamente irá entrar em contato com um corpo B, o qual pode ou não estar carregado eletricamente, e através do contato haverá troca eletrônica, e consequentemente de cargas elétricas, visando alcançar um equilíbrio em que os dois corpos, A e B, estão eletricamente com uma mesma carga e sinal. O cálculo da eletrização por contato consiste em uma média aritmética, equação 3. (3) 2.4.2. Atrito Diferente da eletrização por contato, neste tipo de eletrização não há necessidade de um dos corpos estar eletrizado. Ao atritar dois corpos com composições distintas, haverá troca eletrônica, de modo que os corpos terão cargas opostas. A equação 3 ilustra este cálculo. 2.4.3. Indução A Indução consiste em um tipo de eletrização, na qual não há contato entre os corpos. Como ilustra a figura 01 (a) e (b), ao aproximar, por exemplo, um indutor A com cargas elétricas negativas a um condutor B neutro, este terá cargas positivas e negativas situadas na sua superfície. Se o condutor B for ligado à terra, as cargas de mesmo sinal de A, que no caso são negativas, são descarregadas à terra, fazendo assim com que o condutor que antes era neutro, se torne eletrizado com cargas positivas, procedimento ilustrado nas figuras 02 (a) e (b). O mesmo ocorre quando se tem um indutor A com cargas positivas, o condutor neutro ou induzidopossuirá cargas positivas e negativas na sua superfície, caso ele seja ligado a terra as cargas positivas serão anuladas pelas cargas negativas da terra e assim o corpo indutor se torna eletrizado com cargas negativas. De forma resumida, o condutor ou corpo induzido se eletrizará sempre com cargas opostas ao indutor.
  • 8. 7 Figura 1: (a) Indutor e Condutor Neutro (b) Aproximação do indutor ao condutor, este, agora, se torna induzido (a) (b) Fonte: Adaptações de PEREIRA, 2013. Figura 2: (a) Aterramento do induzido, as cargas negativas são descarregadas a terra (b) Após a descarga dos elétrons, o corpo induzido fica eletrizado com as cargas positivas, opostas ao indutor Fonte: Adaptações de PEREIRA, 2013. 2.5. CAMPO ELÉTRICO O campo elétrico pode ser definido como sendo um campo de força criado a partir da ação das cargas elétricas que orbitam ao redor do núcleo atômico formando um campo elétrico. O Vetor campo elétrico pode ser expresso pela equação: (4) Dado: E, Campo Elétrico; F, Força Elétrica e q a carga de prova. Enquanto para se calcular o campo elétrico utiliza-se a equação: (5) Dado:E, Campo Elétrico; k, a constante eletrostática no vácuo (ko = 9 · 109 N·m2 /C2 ); Q, a carga elétrica e d, a distância. 2.6. LINHAS DE FORÇA
  • 9. 8 São linhas imaginárias que dão a direção e o sentido do vetor campo elétrico, o qual é tangente as Linhas de Força. Sendo que as Linhasde Força indicamadireção, enquanto o sinal da carga indica o sentido. Figura 01 – Linhas de Força do Campo eletrostático Fonte: RÊGO, 2013. 2.7. POTENCIAL ELÉTRICO A energia potencial Eppode ser expressa pela equação: (6) Sendo que para o cálculo do potencial elétrico U utiliza-se a equação: (6) Ou ainda: (7) 2.8. PODER DAS PONTAS De acordo com USP (2013): “Uma ponta é uma região muito curva. E como a eletricidade se acumula mais nas regiões mais curvas, quando um corpo eletrizado tem uma ponta, nela há grande acúmulo de carga elétrica. Numa ponta a densidade elétrica é sempre maior do que nas regiões não pontudas”.
  • 10. 9 3. MATERIAL UTILIZADO 3.1. ATIVIDADE 01 Gerador de Van der Graaff; Fita Adesiva; Tiras de Papel Laminado; Duas conexões de fios. 3.2. ATIVIDADE 02 Gerador de Van der Graaff; Haste do eletroscópio de folha; Bastão de teste. 3.3. ATIVIDADE 03 Gerador de Correia; Torniquete eletrostático. 3.4. ATIVIDADE 04: Gerador de Correia; Uma conexão de fio; Uma esfera de cabo isolante.
  • 11. 10 4. PROCEDIMENTO EXPERIMENTAL 4.1. ATIVIDADE 01: DISTRIBUIÇÃO DAS CARGAS ELÉTRICAS NOS CORPOS 1. Depois de observar o comportamento das tiras de papel alumínio, responda: Qual a direção do campo elétrico criado em torno da esfera? RESPOSTA: De acordo com o comportamento das tiras de papel alumínio utilizadas no experimento pode-se concluir que a direção do vetor campo elétrico é perpendicular à superfície da esfera, visto que, em meio ao comportamento de repulsão observado entre a fita e a parte externa do gerador, as fitas de alumínio continuamente buscavam estabelecer-se a 90 °C na superfície deste. Devido ao comportamento de repulsão, que é característico de cargas com sinais iguais, concluiu-se que tanto o gerador quanto a fita possuíam mesma carga elétrica. No caso deste experimento, o campo elétrico criado exerceu uma força elétrica na tira de alumínio, fazendo com que esta buscassealinhar-se em 90° com a superfície do gerador, entretanto esta formação não se tornou possível, pois a ação gravitacional impediuesta formação. 4.2. ATIVIDADE 02: PRINCÍPIO DE FUNCIONAMENTO DO ELETROSCÓPIO DE FOLHA 1. Justifique o efeito observado. RESPOSTA: Inicialmente foi posicionado papel alumínio na haste condutora fixa à esfera metálica. Ao ativar o gerador,o papel alumínio foi eletrizado por contato por meio da haste condutora, desencadeando um processo de repulsão entre as duas faces do separas do papel, afinal ambas possuíam, agora, carga de mesmo sinal do gerador. O processo iniciou-se com maior intensidadenas pontas do papel alumínio, devido ao fenômeno conhecido como “Poder das pontas”, prologando-se, mais lentamente e em menor escala, por toda a extensão das faces do papel. Este fenômeno ocorreu devido a esta eletrização e do fato das tiras laminadas sofreram uma influência do campo elétrico do gerador, que possui mesma carga destas, o que resultou consequentemente no movimento de repulsão das tiras horizontalmente.
  • 12. 11 2. Atividade extra: Pegar com a mão “fiapos” de algodão e aproximá-los da esfera do gerador mantendo a mão em uma posição próxima. O que ocorre? Por quê? RESPOSTA: Já a atividade extra, consistiu em ter em mãos um pedaço de algodão, e aproximá-lo da esfera do gerador, mantendo a mão numa posição próxima. A esfera do gerador, ao ser ligado, se carrega eletricamente. Como o algodão tem uma estrutura de fácil fragmentação e encontra-se eletricamente neutro, ao ser exposto ao campo gerado pela maquina, é fragmentado por causa da atuação das forças do campo que envolve a transferência de elétrons, adquirindo assim carga elétrica. Ao ser encostado na esfera, o algodão permanece ali o tempo necessário que for para ser carregado com uma carga de sinal igual ao da esfera, quando isso ocorre, o mesmo é repelido da superfície. No primeiro caso identificamos uma eletrização por indução, que ocorre quando um dado corpo inicialmente eletrizado é colocado próximo a um neutro, de tal maneira que as cargas do corpo neutro, são modificadas, fazendo que consequentemente, as cargas de sinais opostos de aproximem. Já no segundo caso temos uma eletrização por contato, já que o algodão para adquirir carga teve que encostar-se ao corpo eletrizado. 4.3. ATIVIDADE 03: TORNIQUETE ELÉTRICO 1. Comente o que ocorreu e justifique o fato em função do poder das pontas, da ionização provocada nas moléculas de ar e da terceira lei de Newton. RESPOSTA:As pontas irão gerar um maior acumulo de cargas devido ao seu formato, a teoria do “poder das pontas” enuncia: “Uma ponta é uma região muito curva. E como a eletricidade se acumula mais nas regiões mais curvas, quando um corpo eletrizado tem uma ponta, nela há grande acúmulo de carga elétrica. Numa ponta a densidade elétrica é sempre maior do que nas regiões não pontudas.” Quando as pontas estiverem com maior acumulo de cargas o torniquete ampliará sua capacidade de repulsão. Quando o Gerador é ligado, o torniquete é eletrizado com mesma carga que o equipamento, tornando-se assim polarizadoe é neste momento que ocorre um
  • 13. 12 processo de ionização do ar, havendo o rompimento da rigidez dielétrica deste, passando assim de resistor a condutor elétrico. Quando isto ocorre o próprio ar passará a exercer uma força que irá “empurrar” o torniquete e é neste instante que a terceira lei de Newton age: “toda a ação gera uma reação”. E é a partir deste principio que toda ação possui uma reação de mesma intensidade mesma direção e sentido contrário, o torniquete inicia movimento em sentido contrário à força exercida pelo ar. 2. Atividade Extra. RESPOSTA: Não realizado. 3. Quais conclusões pode-se tirar? RESPOSTA: Através do princípio do poder das pontas: “Uma ponta é uma região muito curva. E como a eletricidade se acumula mais nas regiões mais curvas, quando um corpo eletrizado tem uma ponta, nela há grande acúmulo de carga elétrica. Numa ponta a densidade elétrica é sempre maior do que nas regiões não pontudas.", podemos concluir que o torniquete realizará um movimento circular, ou seja, ele irá girar, pois as forças elétricas estabelecidas na região de cada ponta juntamente com a rigidez dielétrica do ar rompida fará com que exista um movimento de repulsão, afinal o formato do torniquete, similar a da suástica, facilita este tipo de movimento circular. 4.4. ATIVIDADE 4: DESCARGA ELÉTRICA NA ATMOSFERA 1. Observe o fenômeno e procure justificá-lo RESPOSTA:O fenômeno observado deve-se primeiramente ao fato de que ambas as esferas possuempotenciais diferentes. O que ocorre basicamente é uma transferência de elétrons em massa. Essa transferência vai ocorrer com a tentativa das esferas equilibrarem a falta de elétrons uma da outra.Um dos corpos tende a estar neutro ou menos carregado, este diferencial irá fazer com que o corpo mais carregado efetue descarga elétrica ou transferência elétrica pelo método da indução.
  • 14. 13 2. Justifique o comportamento do gás (ar atmosférico) de isolante para condutor. RESPOSTA: Ao aproximar o condutor do gerador diminuía-se a distância entre ambos, como o campo elétrico é inversamente proporcional à distância ele acaba aumentando, dessa forma o ar passa a se ionizar com as cargas elétricas do campo e perde a sua propriedade dielétrica. Com a rigidez dielétrica rompida, o ar que antes era um isolante passa a ser condutor, ou seja, ele passa a conduzir as cargas do condutor para o gerador o que resulta consequentemente na descarga elétrica. 3. No momento em que o ar deixa de ser isolante o campo elétrico possui um certo valor entre os eletrodos. Como denominamos ao maior valor que o campo elétrico (Atuante sobre o dielétrico) pode assumir, sem que o isolante conduza? RESPOSTA: Rigidez dielétrica. Se o campo em um dielétrico se tornar muito intenso, começará a puxar, ou empurrar para o campo de sinal contrário, elétrons completamente para fora das moléculas e o material se tornará condutor. Sendo assim o campo dielétrico máximo que um dielétrico pode suportar sem se romper é conhecido como "rigidez dielétrica". 4. Sabendo que a intensidade máxima do campo elétrico necessário para tomar o ar condutor é aproximadamente igual a 3,0·106 N/C, o diâmetro da esfera do gerador é de 20,0 cm e considerando-se a constante eletrostática do ar como sendo 9,0·109 NmC-2 , determine o valor a carga máxima acumulada na esfera do gerador. Dados: F = 3,0·106 N/C K = 9,0·109NmC-2, Diâmetro = 20,0cm = 0,20m Raio = 10 cm = 0,10 m Como a distância é do centro da esfera até a superfície, logo d = raio.
  • 15. 14 5. Considerando o módulo do campo elétrico nas proximidades da esfera do gerador como sendo uniforme, determine a diferença de potencial elétrico entre a esfera do gerador e o bastão metálico, utilizando a expressão U = Emáxd, sendo d à distância em que ocorre a transferência de carga entre a esfera do gerador e o bastão metálico. Dados: Emáx= 3,0·106 N/C D = 4cm ou 4·10-2 m 6. Justifique o ruído e a cor azulada, verificada durante a descarga, relacionando o ocorrido com o fenômeno que ocorre na natureza em dias de tempestade. O que é o raio, o relâmpago e o trovão? RESPOSTA: A coloração azulada da descarga se dá pelo fato de ser um "jato" de grande intensidade em um curto intervalo de tempo, e de acordo com o espectro das cores (que ainda não nos foi ensinado), tons azulados demonstram maior intensidade, e devido a issotem-se o tom azulado nos “micro raios”. O ruído grave que escutamos é devido ao rápido aquecimento e expansão das moléculas de ar ao redor da esfera, isso no momento em que sua rigidez é quebrada. Essas conclusões nos mostram a finalidade de um Gerador de Van der Graaff, que é simular descargas elétricas, ou seja, as características acima descritas referem-se aos raios (descargas elétricas na atmosfera), relâmpagos (feixe luminoso) e trovões (ruído escutado), assim estas são simulações desses efeitos atmosféricos.
  • 16. 15 5. CONCLUSÃO Conclui-se através deste experimento que a eletrostática é um importante ramo da física, visto que hádiversos efeitos eletrostáticos que são aplicados em nossa vida cotidiana. Os fenômenos eletrostáticos, como o campo, forças e cargas eletroestática foram constatados ao longo da prática laboratorial. A compreensão dos efeitos dielétricos assim como da rigidez dielétrica acaba por demonstrar como um isolante pode tornar-se um condutor, justificando e fundamentando, por exemplo, o principio de funcionamento de raios e dos trovões. Esta prática possibilitou uma melhor aplicação e compreensão da Lei de Coulomb, assim como dos princípios básicos da eletrostática. Sendo ainda possível trabalhar com o Potencial Elétrico e com o campo elétrico, que recebeu especial ênfase devido a sua importância e complexidade. Analisando, por fim, o real objetivo do Gerador de Van der Graaff, que é simular descargas elétricas. 6. REFERÊNCIAS BIBLIOGRÁFICAS IFBA. Eletrostática: Atividades no Laboratório. Salvador, IFBA, Coordenação de Física, 2013. REGÔ, D. Eletricidade básica. Salvador, IFBA, 2013. PROJETO CULTURAL 2000 – Manual Global do Estudante – São Paulo: Difusão Cultural do Livro, 1999. PEREIRA, V. N. Eletrostática. Disponível em: <http://goo.gl/OzxEyk>. Acesso em: 15 de set de 2013.
