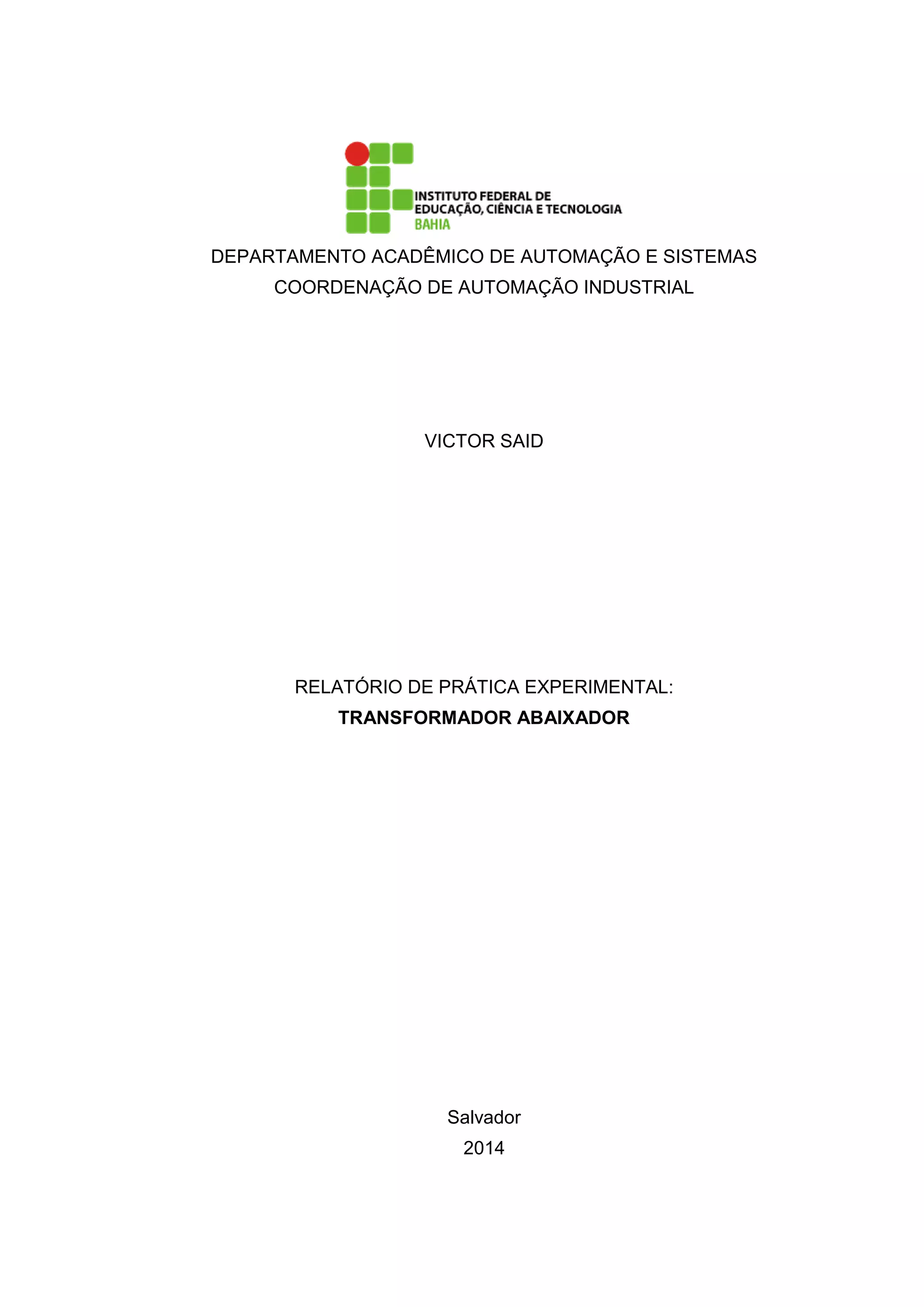

DEPARTAMENTO ACADÊMICO DE AUTOMAÇÃO E SISTEMAS
COORDENAÇÃO DE AUTOMAÇÃO INDUSTRIAL
VICTOR SAID
RELATÓRIO DE PRÁTICA EXPERIMENTAL:
TRANSFORMADOR ABAIXADOR
Salvador
2014
VICTOR SAID
RELATÓRIO DE PRÁTICA EXPERIMENTAL:
TRANSFORMADOR ABAIXADOR
Relatório de prática experimental, solicitado pelo
professor Edvaldo Sobral, como requisito de
avaliação parcial da I Unidade da disciplina de
Eletrônica Analógica Prática, no Instituto Federal
Bahia – IFBA, Câmpus Salvador. Prática realizada
sob orientação do Prof. Edvaldo Sobral.
Salvador
2014

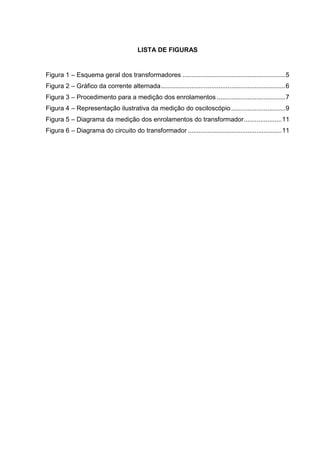

LISTA DE FIGURAS
Figura 1 – Esquema geral dos transformadores .........................................................5
Figura 2 – Gráfico da corrente alternada.....................................................................6
Figura 3 – Procedimento para a medição dos enrolamentos ......................................7
Figura 4 – Representação ilustrativa da medição do osciloscópio..............................9
Figura 5 – Diagrama da medição dos enrolamentos do transformador.....................11
Figura 6 – Diagrama do circuito do transformador ....................................................11

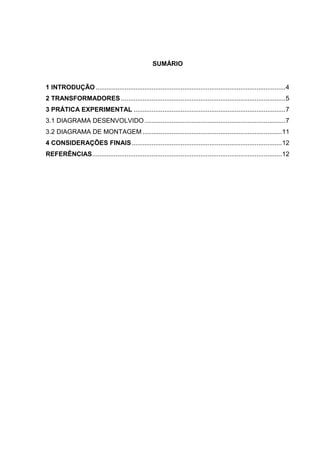

SUMÁRIO
1 INTRODUÇÃO .........................................................................................................4
2 TRANSFORMADORES ...........................................................................................5
3 PRÁTICA EXPERIMENTAL ....................................................................................7
3.1 DIAGRAMA DESENVOLVIDO..............................................................................7

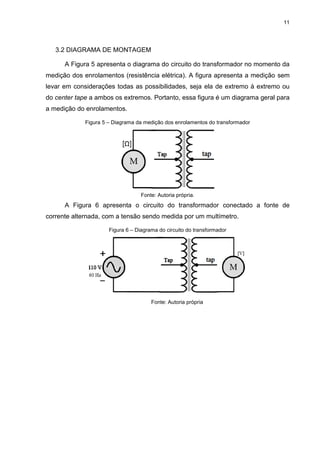

3.2 DIAGRAMA DE MONTAGEM .............................................................................11

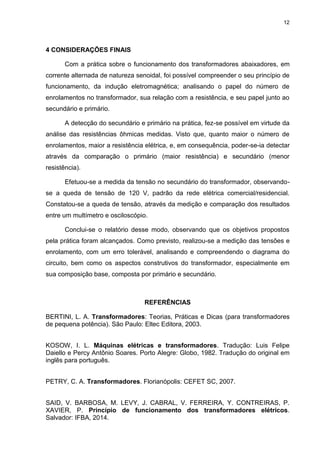

4 CONSIDERAÇÕES FINAIS...................................................................................12
REFERÊNCIAS.........................................................................................................12
4

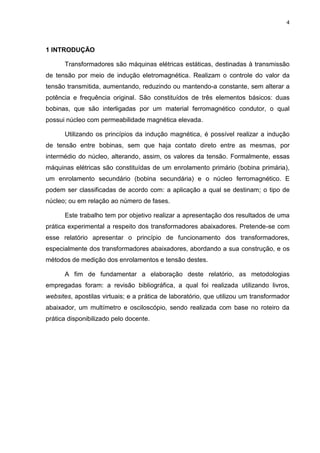

1 INTRODUÇÃO
Transformadores são máquinas elétricas estáticas, destinadas à transmissão
de tensão por meio de indução eletromagnética. Realizam o controle do valor da
tensão transmitida, aumentando, reduzindo ou mantendo-a constante, sem alterar a
potência e frequência original. São constituídos de três elementos básicos: duas
bobinas, que são interligadas por um material ferromagnético condutor, o qual
possui núcleo com permeabilidade magnética elevada.
Utilizando os princípios da indução magnética, é possível realizar a indução
de tensão entre bobinas, sem que haja contato direto entre as mesmas, por
intermédio do núcleo, alterando, assim, os valores da tensão. Formalmente, essas
máquinas elétricas são constituídas de um enrolamento primário (bobina primária),
um enrolamento secundário (bobina secundária) e o núcleo ferromagnético. E
podem ser classificadas de acordo com: a aplicação a qual se destinam; o tipo de
núcleo; ou em relação ao número de fases.
Este trabalho tem por objetivo realizar a apresentação dos resultados de uma
prática experimental a respeito dos transformadores abaixadores. Pretende-se com
esse relatório apresentar o princípio de funcionamento dos transformadores,
especialmente dos transformadores abaixadores, abordando a sua construção, e os
métodos de medição dos enrolamentos e tensão destes.
A fim de fundamentar a elaboração deste relatório, as metodologias
empregadas foram: a revisão bibliográfica, a qual foi realizada utilizando livros,
websites, apostilas virtuais; e a prática de laboratório, que utilizou um transformador
abaixador, um multímetro e osciloscópio, sendo realizada com base no roteiro da
prática disponibilizado pelo docente.
5
2 TRANSFORMADORES
Os transformadores são responsáveis por gerar uma variação na tensão de
saída, com a conservação da energia de entrada e, portanto, conservação da
potência e frequência inicial; para isso, varia-se, o valor da corrente elétrica. O valor
da potência é, teoricamente, conservado, contudo na prática observa-se que há
perda de energia (BERTINI, 2003).
Esses elementos são constituídos: de dois enrolamentos de condutores,
denominados primário, aquele que recebe a tensão inicial a ser alterada, e
secundário, local de saída da tensão desejada; e núcleo, que, em geral, é
confeccionado de material ferromagnético ou de ar. A estrutura genérica dos
transformadores é apresentada na Figura 1.

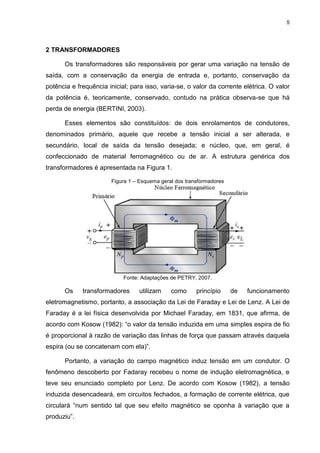

Figura 1 – Esquema geral dos transformadores
Fonte: Adaptações de PETRY, 2007.
Os transformadores utilizam como princípio de funcionamento
eletromagnetismo, portanto, a associação da Lei de Faraday e Lei de Lenz. A Lei de
Faraday é a lei física desenvolvida por Michael Faraday, em 1831, que afirma, de
acordo com Kosow (1982): “o valor da tensão induzida em uma simples espira de fio
é proporcional à razão de variação das linhas de força que passam através daquela
espira (ou se concatenam com ela)”.
Portanto, a variação do campo magnético induz tensão em um condutor. O
fenômeno descoberto por Fadaray recebeu o nome de indução eletromagnética, e
teve seu enunciado completo por Lenz. De acordo com Kosow (1982), a tensão
induzida desencadeará, em circuitos fechados, a formação de corrente elétrica, que
circulará “num sentido tal que seu efeito magnético se oponha à variação que a
produziu”.
6
Os transformadores funcionam a partir da indução mútua entre bobinas. Em
geral, transformadores trabalham com corrente e tensão alternadas. Continuamente
a tensão alternada, V1, é inserida no primário, que gera uma tensão induzida no
secundário, V2. Em transformadores ideais existe uma relação entre as grandezas
tensão (V), corrente (I) e número de espiras (N) do primário (1) e secundário (2),
como representado na equação 1.
V1
V2
=
N1
N2
=
I2
I1
(1)
Por transformadores lidarem com corrente alternada, há algumas
propriedades físicas específicas desse tipo de corrente que devem ser
apresentadas. Inicialmente, salienta-se que o gráfico da corrente alternada possui
natureza senoidal, alterna-se periodicamente ao decorrer do tempo e possui como
unidade de medida ampère [A] apresentado na Figura 2.

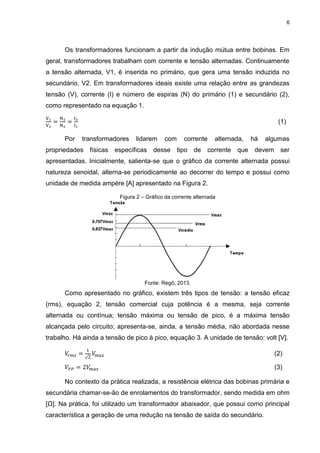

Figura 2 – Gráfico da corrente alternada
Fonte: Regô, 2013.
Como apresentado no gráfico, existem três tipos de tensão: a tensão eficaz
(rms), equação 2, tensão comercial cuja potência é a mesma, seja corrente
alternada ou contínua; tensão máxima ou tensão de pico, é a máxima tensão
alcançada pelo circuito; apresenta-se, ainda, a tensão média, não abordada nesse
trabalho. Há ainda a tensão de pico à pico, equação 3. A unidade de tensão: volt [V].
𝑉𝑟 𝑚𝑠 =
1
√2
𝑉𝑚 𝑎𝑥 (2)
𝑉𝑃𝑃 = 2𝑉𝑚 𝑎𝑥 (3)
No contexto da prática realizada, a resistência elétrica das bobinas primária e
secundária chamar-se-ão de enrolamentos do transformador, sendo medida em ohm
[Ω]. Na prática, foi utilizado um transformador abaixador, que possui como principal
característica a geração de uma redução na tensão de saída do secundário.
7
3 PRÁTICA EXPERIMENTAL
O procedimento experimental com transformadores, foi iniciado com a entrega
e leitura do roteiro para as equipes, pelo orientador do experimento o professor
Edvaldo Sobral. A prática procedeu-se em grupo, de quatro pessoas, que foram os
responsáveis por realizar a montagem do circuito, medição e coleta de dados do
experimento.
A equipe recebeu o material necessário para realizar a prática, na situação,
foram entregues: multímetro digital, transformador abaixador, e tomada. Após isso,
iniciou-se o procedimento experimental.
3.1 DIAGRAMA DESENVOLVIDO
Na primeira etapa foi realizada a medição dos enrolamentos do transformador
com o multímetro digital. A medição do enrolamento foi feita do seguinte modo:
ajustou-se a medição do multímetro digital, por meio do ajuste da chave central, para
a medição de resistência, em ohm; conectou-se as pontas de prova do multímetro
nas conexões entre extremos, e a partir do center tape com os extremos do
transformador, tanto no primário, quanto no secundário. O procedimento é
apresentado na Figura 3.

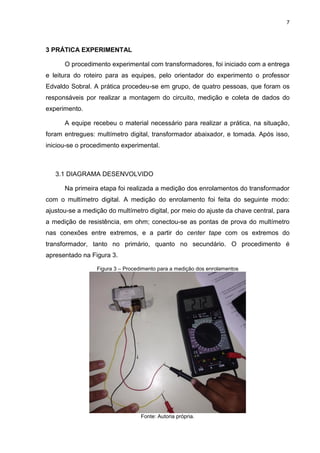

Figura 3 – Procedimento para a medição dos enrolamentos
Fonte: Autoria própria.
8
A partir dessa medição foi possível realizar a medição da resistência ôhmica
do transformador em suas duas faces, primário e secundário. A Tabela 1 apresenta
os dados experimentais coletados, relacionando primário e secundário, com ou sem
a utilização do center tape.
Tabela 1 – Resistência elétrica medida no transformador
Bobina Tipo de ligação Resistência medida [Ω]
Primário
Extremo a Extremo 307
Center tape ao extremo 1 212
Center tape ao extremo 2 117
Secundário
Extremo a Extremo 0,06
Center tape ao extremo 1 0,02
Center tape ao extremo 2 0,04
Fonte: Autoria própria.
A partir dos dados coletados, pode-se verificar quais das duas faces do
transformador eram a primária e secundária. Por se tratar de um transformador
abaixador, o número de espiras, e, portanto, o valor da resistência no primário é
maior; enquanto no secundário a resistência é menor. Com base na medição foi
possível efetuar uma comparação entre os valores das resistências medidos, e
apresentados na Tabela 1, identificando cada uma das faces do transformador.
No caso do transformador utilizado, ambas as faces possuíam center tape,
que consiste em um fio de referência do transformador, que possibilita alternar o
valor da entrada ou saída da tensão, a partir do rearranjo estrutural do mesmo. A
forma como o circuito é ligado, o que pode vir a utilizar o center tape ou não,
possibilita utilizar uma tensão x ou 2x.
O procedimento solicita que na próxima etapa do relatório o circuito do
transformador seja apresentado. Entretanto, devido ao fato do orientador do
experimento solicitar, que este último seja apresentado no próximo tópico, diagrama
desenvolvido, efetuar-se-á como solicitado em classe pelo professor da prática.
Após a conclusão da etapa anterior, realizou-se a medição da tensão no
secundário do transformador, com osciloscópio, utilizando uma fonte de tensão de
110 V e 60 Hz. A medição da tensão foi realizada de dois modos: de extremo à
extremo; e do extremo ao center tape.
Para realizar essa medição, inicialmente montou-se o circuito do
transformador, alimentando-o com a tensão da rede comercial. A conexão do
9
transformador com a fonte de alimentação foi possível devido à conexão dos fios do
primário (de extremo á extremo) com um plug de tomada padrão da rede elétrica,
que foi ligado à última.
Após esse procedimento conectou-se as pontas de prova do osciloscópio na
seguinte ordem: inicialmente, de extremo à extremo; após, do center tape ao
extremo 1; por fim, do center tape ao extremo dois. A Figura 4 apresenta uma
representação meramente ilustrativa do funcionamento do osciloscópio.
Figura 4 – Representação ilustrativa da medição do osciloscópio
Fonte: Autoria própria.
Após a realização da medição da tensão de saída do secundário com a
utilização do osciloscópio, realizou-se nova medição da tensão, entretanto utilizando
um multímetro digital. A Tabela 2 apresenta os valores obtidos com ambos os
instrumentos.
Salienta-se que na indicação do multímetro, faz-se necessário apresentar
tanto os valores de tensão rms, que são medidos pelos mesmos, quanto os valores
de pico e pico a pico, alcançados através da equação 3. E no caso do osciloscópio,
apresenta-se os valores de pico e de pico a pico que são medidos pelos mesmos, e
o valor rms, que é alcançado através de manipulação matemática e substituição na
equação 2.
10

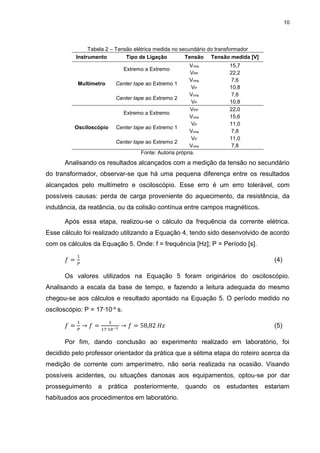

Tabela 2 – Tensão elétrica medida no secundário do transformador
Instrumento Tipo de Ligação Tensão Tensão medida [V]
Multímetro
Extremo a Extremo
Vrms 15,7
VPP 22,2
Center tape ao Extremo 1
Vrms 7,6
VP 10,8
Center tape ao Extremo 2
Vrms 7,6
VP 10,8
Osciloscópio
Extremo a Extremo
VPP 22,0
Vrms 15,6
Center tape ao Extremo 1
VP 11,0
Vrms 7,8
Center tape ao Extremo 2
VP 11,0
Vrms 7,8
Fonte: Autoria própria.
Analisando os resultados alcançados com a medição da tensão no secundário
do transformador, observar-se que há uma pequena diferença entre os resultados
alcançados pelo multímetro e osciloscópio. Esse erro é um erro tolerável, com
possíveis causas: perda de carga proveniente do aquecimento, da resistência, da
indutância, da reatância, ou da colisão contínua entre campos magnéticos.
Após essa etapa, realizou-se o cálculo da frequência da corrente elétrica.
Esse cálculo foi realizado utilizando a Equação 4, tendo sido desenvolvido de acordo
com os cálculos da Equação 5. Onde: f = frequência [Hz]; P = Período [s].
𝑓 =
1
𝑃
(4)
Os valores utilizados na Equação 5 foram originários do osciloscópio.
Analisando a escala da base de tempo, e fazendo a leitura adequada do mesmo
chegou-se aos cálculos e resultado apontado na Equação 5. O período medido no
osciloscópio: P = 17∙10-³ s.
𝑓 =
1
𝑃
→ 𝑓 =
1
17∙10−3
→ 𝑓 = 58,82 𝐻𝑧 (5)
Por fim, dando conclusão ao experimento realizado em laboratório, foi
decidido pelo professor orientador da prática que a sétima etapa do roteiro acerca da
medição de corrente com amperímetro, não seria realizada na ocasião. Visando
possíveis acidentes, ou situações danosas aos equipamentos, optou-se por dar
prosseguimento a prática posteriormente, quando os estudantes estariam
habituados aos procedimentos em laboratório.
11
3.2 DIAGRAMA DE MONTAGEM
A Figura 5 apresenta o diagrama do circuito do transformador no momento da
medição dos enrolamentos (resistência elétrica). A figura apresenta a medição sem
levar em considerações todas as possibilidades, seja ela de extremo à extremo ou
do center tape a ambos os extremos. Portanto, essa figura é um diagrama geral para
a medição do enrolamentos.
Figura 5 – Diagrama da medição dos enrolamentos do transformador
Fonte: Autoria própria.
A Figura 6 apresenta o circuito do transformador conectado a fonte de
corrente alternada, com a tensão sendo medida por um multímetro.
Figura 6 – Diagrama do circuito do transformador
Fonte: Autoria própria
12
4 CONSIDERAÇÕES FINAIS
Com a prática sobre o funcionamento dos transformadores abaixadores, em
corrente alternada de natureza senoidal, foi possível compreender o seu princípio de
funcionamento, da indução eletromagnética; analisando o papel do número de
enrolamentos no transformador, sua relação com a resistência, e seu papel junto ao
secundário e primário.
A detecção do secundário e primário na prática, fez-se possível em virtude da
análise das resistências ôhmicas medidas. Visto que, quanto maior o número de
enrolamentos, maior a resistência elétrica, e, em consequência, poder-se-ia detectar
através da comparação o primário (maior resistência) e secundário (menor
resistência).
Efetuou-se a medida da tensão no secundário do transformador, observando-
se a queda de tensão de 120 V, padrão da rede elétrica comercial/residencial.
Constatou-se a queda de tensão, através da medição e comparação dos resultados
entre um multímetro e osciloscópio.
Conclui-se o relatório desse modo, observando que os objetivos propostos
pela prática foram alcançados. Como previsto, realizou-se a medição das tensões e
enrolamento, com um erro tolerável, analisando e compreendendo o diagrama do
circuito, bem como os aspectos construtivos do transformador, especialmente em
sua composição base, composta por primário e secundário.
REFERÊNCIAS
BERTINI, L. A. Transformadores: Teorias, Práticas e Dicas (para transformadores
de pequena potência). São Paulo: Eltec Editora, 2003.
KOSOW, I. L. Máquinas elétricas e transformadores. Tradução: Luis Felipe
Daiello e Percy Antônio Soares. Porto Alegre: Globo, 1982. Tradução do original em
inglês para português.
PETRY, C. A. Transformadores. Florianópolis: CEFET SC, 2007.
SAID, V. BARBOSA, M. LEVY, J. CABRAL, V. FERREIRA, Y. CONTREIRAS, P.
XAVIER, P. Princípio de funcionamento dos transformadores elétricos.
Salvador: IFBA, 2014.

Mais conteúdo relacionado

Mais procurados

Relatório aula pratica química geral experimental
Relatório aula pratica química geral experimentalRelatório aula pratica química geral experimental
Relatório aula pratica química geral experimentalQueler X. Ferreira

Exercicios resolvidos de_hidraulica
Exercicios resolvidos de_hidraulicaExercicios resolvidos de_hidraulica
Exercicios resolvidos de_hidraulicaSérgio Lessa

Porque raiz 3 nos circuitos trifasicos
Porque raiz 3 nos circuitos trifasicosPorque raiz 3 nos circuitos trifasicos
Porque raiz 3 nos circuitos trifasicosAlex Davoglio

Relatório diodos
Relatório diodos Relatório diodos
Relatório diodos Victor Said

Relatório de carga e descarga de capacitores
Relatório de carga e descarga de capacitoresRelatório de carga e descarga de capacitores
Relatório de carga e descarga de capacitoresAnderson Totimura

111272491 exercicios-resolvidos-termo-ii
111272491 exercicios-resolvidos-termo-ii111272491 exercicios-resolvidos-termo-ii
111272491 exercicios-resolvidos-termo-iitwolipa

Relatório ensaios mecânicos final
Relatório ensaios mecânicos finalRelatório ensaios mecânicos final
Relatório ensaios mecânicos finalPyetroC

Relatório de física sobre a lei de hooke
Relatório de física sobre a lei de hookeRelatório de física sobre a lei de hooke
Relatório de física sobre a lei de hookeKarine D'Assunção

Corrente alternada circuitos
Corrente alternada circuitosCorrente alternada circuitos
Corrente alternada circuitosOi S.A

Relatório final de física ii eletricidade
Relatório final de física ii   eletricidadeRelatório final de física ii   eletricidade
Relatório final de física ii eletricidadeCristiano Da Silva Silva

Ba048 halliday - física - vol 3- 8ª ed
Ba048 halliday - física - vol 3- 8ª edBa048 halliday - física - vol 3- 8ª ed
Ba048 halliday - física - vol 3- 8ª edFabio Henrique Lanzarin


Mais procurados (20)

Relatório aula pratica química geral experimental
Relatório aula pratica química geral experimentalRelatório aula pratica química geral experimental
Relatório aula pratica química geral experimental

Leis de ohm
Leis de ohmLeis de ohm
Leis de ohm

Gabarito v2
Gabarito v2Gabarito v2
Gabarito v2

Relatório sobre semicondutores
Relatório sobre semicondutoresRelatório sobre semicondutores
Relatório sobre semicondutores

Semicondutores
SemicondutoresSemicondutores
Semicondutores

Exercicios resolvidos de_hidraulica
Exercicios resolvidos de_hidraulicaExercicios resolvidos de_hidraulica
Exercicios resolvidos de_hidraulica

Porque raiz 3 nos circuitos trifasicos
Porque raiz 3 nos circuitos trifasicosPorque raiz 3 nos circuitos trifasicos
Porque raiz 3 nos circuitos trifasicos

Relatório diodos
Relatório diodos Relatório diodos
Relatório diodos

Relatório de carga e descarga de capacitores
Relatório de carga e descarga de capacitoresRelatório de carga e descarga de capacitores
Relatório de carga e descarga de capacitores

Transformador
TransformadorTransformador
Transformador

111272491 exercicios-resolvidos-termo-ii
111272491 exercicios-resolvidos-termo-ii111272491 exercicios-resolvidos-termo-ii
111272491 exercicios-resolvidos-termo-ii

Relatório ensaios mecânicos final
Relatório ensaios mecânicos finalRelatório ensaios mecânicos final
Relatório ensaios mecânicos final

Lista i
Lista iLista i
Lista i

Relatório de física sobre a lei de hooke
Relatório de física sobre a lei de hookeRelatório de física sobre a lei de hooke
Relatório de física sobre a lei de hooke

Corrente alternada circuitos
Corrente alternada circuitosCorrente alternada circuitos
Corrente alternada circuitos

Relatório final de física ii eletricidade
Relatório final de física ii   eletricidadeRelatório final de física ii   eletricidade
Relatório final de física ii eletricidade

Transformadores 1
Transformadores 1Transformadores 1
Transformadores 1

11 fluxo magnetico
11  fluxo magnetico11  fluxo magnetico
11 fluxo magnetico

Representação de superfícies equipotenciais geradas pelo campo elétrico entre...
Representação de superfícies equipotenciais geradas pelo campo elétrico entre...Representação de superfícies equipotenciais geradas pelo campo elétrico entre...
Representação de superfícies equipotenciais geradas pelo campo elétrico entre...

Ba048 halliday - física - vol 3- 8ª ed
Ba048 halliday - física - vol 3- 8ª edBa048 halliday - física - vol 3- 8ª ed
Ba048 halliday - física - vol 3- 8ª ed


Semelhante a Relatório transformadores elétricos

Prática de Laboratório - Circuito RL
Prática de Laboratório - Circuito RL Prática de Laboratório - Circuito RL
Prática de Laboratório - Circuito RL Victor Said

Modelo relatorio-curvas-caracteristicas (1)
Modelo relatorio-curvas-caracteristicas (1)Modelo relatorio-curvas-caracteristicas (1)
Modelo relatorio-curvas-caracteristicas (1)Lourival de Oliveira

1 relatorio fonte de tensao tais
1 relatorio fonte de tensao tais1 relatorio fonte de tensao tais
1 relatorio fonte de tensao taisTaís Cananéa

slides-2015-cap2.ppt
slides-2015-cap2.pptslides-2015-cap2.ppt
slides-2015-cap2.pptssuser064821

Dimensionamento de um posto de transformação
Dimensionamento de um posto de transformaçãoDimensionamento de um posto de transformação
Dimensionamento de um posto de transformaçãoNelsonJoseCarlos

Dimensionamento de um posto de transformação
Dimensionamento de um posto de transformaçãoDimensionamento de um posto de transformação
Dimensionamento de um posto de transformaçãoNelsonJoseCarlos

APRESNETACAO DE DSDSslides-2015-cap2.ppt
APRESNETACAO DE DSDSslides-2015-cap2.pptAPRESNETACAO DE DSDSslides-2015-cap2.ppt
APRESNETACAO DE DSDSslides-2015-cap2.pptsmxpnzclientes


Semelhante a Relatório transformadores elétricos (8)

Prática de Laboratório - Circuito RL
Prática de Laboratório - Circuito RL Prática de Laboratório - Circuito RL
Prática de Laboratório - Circuito RL

Modelo relatorio-curvas-caracteristicas (1)
Modelo relatorio-curvas-caracteristicas (1)Modelo relatorio-curvas-caracteristicas (1)
Modelo relatorio-curvas-caracteristicas (1)

1 relatorio fonte de tensao tais
1 relatorio fonte de tensao tais1 relatorio fonte de tensao tais
1 relatorio fonte de tensao tais

slides-2015-cap2.ppt
slides-2015-cap2.pptslides-2015-cap2.ppt
slides-2015-cap2.ppt

Dimensionamento de um posto de transformação
Dimensionamento de um posto de transformaçãoDimensionamento de um posto de transformação
Dimensionamento de um posto de transformação

Dimensionamento de um posto de transformação
Dimensionamento de um posto de transformaçãoDimensionamento de um posto de transformação
Dimensionamento de um posto de transformação

APRESNETACAO DE DSDSslides-2015-cap2.ppt
APRESNETACAO DE DSDSslides-2015-cap2.pptAPRESNETACAO DE DSDSslides-2015-cap2.ppt
APRESNETACAO DE DSDSslides-2015-cap2.ppt

Apostila ete
Apostila eteApostila ete
Apostila ete


Mais de Victor Said

Relatório sistema nervoso
Relatório sistema nervoso Relatório sistema nervoso
Relatório sistema nervoso Victor Said

História das pilhas
História das pilhasHistória das pilhas
História das pilhasVictor Said

Análise da obra Capitães de Areia
Análise da obra Capitães de AreiaAnálise da obra Capitães de Areia
Análise da obra Capitães de AreiaVictor Said

Primeira fase do modernismo
Primeira fase do modernismoPrimeira fase do modernismo
Primeira fase do modernismoVictor Said

A revolução de 30 no Brasil
A revolução de 30 no BrasilA revolução de 30 no Brasil
A revolução de 30 no BrasilVictor Said

A revolução do cangaço
A revolução do cangaçoA revolução do cangaço
A revolução do cangaçoVictor Said

Camponeses: A QUESTÃO DA AGRICULTURA NO BRASIL E NO MUNDO
Camponeses: A QUESTÃO DA AGRICULTURA NO BRASIL E NO MUNDOCamponeses: A QUESTÃO DA AGRICULTURA NO BRASIL E NO MUNDO
Camponeses: A QUESTÃO DA AGRICULTURA NO BRASIL E NO MUNDOVictor Said

Teorema de Nernst - terceira lei da termodinâmica
Teorema de Nernst - terceira lei da termodinâmicaTeorema de Nernst - terceira lei da termodinâmica
Teorema de Nernst - terceira lei da termodinâmicaVictor Said

Relatório termometria
Relatório termometriaRelatório termometria
Relatório termometriaVictor Said

Relatório motores monofásicos
Relatório motores monofásicosRelatório motores monofásicos
Relatório motores monofásicosVictor Said

Relatório motores monofásicos
Relatório motores monofásicosRelatório motores monofásicos
Relatório motores monofásicosVictor Said

Relatório tipos de geração de energia
Relatório tipos de geração de energiaRelatório tipos de geração de energia
Relatório tipos de geração de energiaVictor Said

Relatório Visita técnica a Xingó
Relatório Visita técnica a XingóRelatório Visita técnica a Xingó
Relatório Visita técnica a XingóVictor Said

Relatório calibragem de válvulas
Relatório calibragem de válvulasRelatório calibragem de válvulas
Relatório calibragem de válvulasVictor Said

Relatório calibragem de posicionador
Relatório calibragem de posicionadorRelatório calibragem de posicionador
Relatório calibragem de posicionadorVictor Said

Desastre de Bhopal
Desastre de BhopalDesastre de Bhopal
Desastre de BhopalVictor Said

Governadores de turbinas a vapor
Governadores de turbinas a vaporGovernadores de turbinas a vapor
Governadores de turbinas a vaporVictor Said

Relatório governadores de turbinas a vapor
Relatório governadores de turbinas a vaporRelatório governadores de turbinas a vapor
Relatório governadores de turbinas a vaporVictor Said

Síndrome de down
Síndrome de down Síndrome de down
Síndrome de down Victor Said


Mais de Victor Said (20)

Relatório sistema nervoso
Relatório sistema nervoso Relatório sistema nervoso
Relatório sistema nervoso

História das pilhas
História das pilhasHistória das pilhas
História das pilhas

Análise da obra Capitães de Areia
Análise da obra Capitães de AreiaAnálise da obra Capitães de Areia
Análise da obra Capitães de Areia

Primeira fase do modernismo
Primeira fase do modernismoPrimeira fase do modernismo
Primeira fase do modernismo

Guerra fria
Guerra friaGuerra fria
Guerra fria

A revolução de 30 no Brasil
A revolução de 30 no BrasilA revolução de 30 no Brasil
A revolução de 30 no Brasil

A revolução do cangaço
A revolução do cangaçoA revolução do cangaço
A revolução do cangaço

Camponeses: A QUESTÃO DA AGRICULTURA NO BRASIL E NO MUNDO
Camponeses: A QUESTÃO DA AGRICULTURA NO BRASIL E NO MUNDOCamponeses: A QUESTÃO DA AGRICULTURA NO BRASIL E NO MUNDO
Camponeses: A QUESTÃO DA AGRICULTURA NO BRASIL E NO MUNDO

Teorema de Nernst - terceira lei da termodinâmica
Teorema de Nernst - terceira lei da termodinâmicaTeorema de Nernst - terceira lei da termodinâmica
Teorema de Nernst - terceira lei da termodinâmica

Relatório termometria
Relatório termometriaRelatório termometria
Relatório termometria

Relatório motores monofásicos
Relatório motores monofásicosRelatório motores monofásicos
Relatório motores monofásicos

Relatório motores monofásicos
Relatório motores monofásicosRelatório motores monofásicos
Relatório motores monofásicos

Relatório tipos de geração de energia
Relatório tipos de geração de energiaRelatório tipos de geração de energia
Relatório tipos de geração de energia

Relatório Visita técnica a Xingó
Relatório Visita técnica a XingóRelatório Visita técnica a Xingó
Relatório Visita técnica a Xingó

Relatório calibragem de válvulas
Relatório calibragem de válvulasRelatório calibragem de válvulas
Relatório calibragem de válvulas

Relatório calibragem de posicionador
Relatório calibragem de posicionadorRelatório calibragem de posicionador
Relatório calibragem de posicionador

Desastre de Bhopal
Desastre de BhopalDesastre de Bhopal
Desastre de Bhopal

Governadores de turbinas a vapor
Governadores de turbinas a vaporGovernadores de turbinas a vapor
Governadores de turbinas a vapor

Relatório governadores de turbinas a vapor
Relatório governadores de turbinas a vaporRelatório governadores de turbinas a vapor
Relatório governadores de turbinas a vapor

Síndrome de down
Síndrome de down Síndrome de down
Síndrome de down


Último

pgr programa de gerenciamento de risco posto de gasolina
pgr programa de gerenciamento de risco posto  de gasolinapgr programa de gerenciamento de risco posto  de gasolina
pgr programa de gerenciamento de risco posto de gasolinamikhaelbaptista

Planejamento e controle da Produção_Lustosa.pdf
Planejamento e controle da Produção_Lustosa.pdfPlanejamento e controle da Produção_Lustosa.pdf
Planejamento e controle da Produção_Lustosa.pdfssusercc9a5f

SEG NR 18 - SEGURANÇA E SAÚDE O TRABALHO NA INDUSTRIA DA COSTRUÇÃO CIVIL.pptx
SEG NR 18 - SEGURANÇA E SAÚDE O TRABALHO NA INDUSTRIA DA COSTRUÇÃO CIVIL.pptxSEG NR 18 - SEGURANÇA E SAÚDE O TRABALHO NA INDUSTRIA DA COSTRUÇÃO CIVIL.pptx
SEG NR 18 - SEGURANÇA E SAÚDE O TRABALHO NA INDUSTRIA DA COSTRUÇÃO CIVIL.pptxavaseg

ATIVIDADE 1 - FSCE - FORMAÇÃO SOCIOCULTURAL E ÉTICA II - 52_2024.pdf
ATIVIDADE 1 - FSCE - FORMAÇÃO SOCIOCULTURAL E ÉTICA II - 52_2024.pdfATIVIDADE 1 - FSCE - FORMAÇÃO SOCIOCULTURAL E ÉTICA II - 52_2024.pdf
ATIVIDADE 1 - FSCE - FORMAÇÃO SOCIOCULTURAL E ÉTICA II - 52_2024.pdftatebib346

apostila de eletricidade básica Werther serralheiro
apostila de eletricidade básica Werther serralheiroapostila de eletricidade básica Werther serralheiro
apostila de eletricidade básica Werther serralheirossuserd390f8

ST 2024 Apresentação Comercial - VF.ppsx
ST 2024 Apresentação Comercial - VF.ppsxST 2024 Apresentação Comercial - VF.ppsx
ST 2024 Apresentação Comercial - VF.ppsxmarketing18485

Normas Técnicas para aparelho de solda oxi-acetileno.pdf
Normas Técnicas para aparelho de solda oxi-acetileno.pdfNormas Técnicas para aparelho de solda oxi-acetileno.pdf
Normas Técnicas para aparelho de solda oxi-acetileno.pdfAlexsandroRocha22

CONCEITOS BÁSICOS DE CONFIABILIDADE COM EMBASAMENTO DE QUALIDADE
CONCEITOS BÁSICOS DE CONFIABILIDADE COM EMBASAMENTO DE QUALIDADECONCEITOS BÁSICOS DE CONFIABILIDADE COM EMBASAMENTO DE QUALIDADE
CONCEITOS BÁSICOS DE CONFIABILIDADE COM EMBASAMENTO DE QUALIDADEssusercc9a5f


Último (8)

pgr programa de gerenciamento de risco posto de gasolina
pgr programa de gerenciamento de risco posto  de gasolinapgr programa de gerenciamento de risco posto  de gasolina
pgr programa de gerenciamento de risco posto de gasolina

Planejamento e controle da Produção_Lustosa.pdf
Planejamento e controle da Produção_Lustosa.pdfPlanejamento e controle da Produção_Lustosa.pdf
Planejamento e controle da Produção_Lustosa.pdf

SEG NR 18 - SEGURANÇA E SAÚDE O TRABALHO NA INDUSTRIA DA COSTRUÇÃO CIVIL.pptx
SEG NR 18 - SEGURANÇA E SAÚDE O TRABALHO NA INDUSTRIA DA COSTRUÇÃO CIVIL.pptxSEG NR 18 - SEGURANÇA E SAÚDE O TRABALHO NA INDUSTRIA DA COSTRUÇÃO CIVIL.pptx
SEG NR 18 - SEGURANÇA E SAÚDE O TRABALHO NA INDUSTRIA DA COSTRUÇÃO CIVIL.pptx

ATIVIDADE 1 - FSCE - FORMAÇÃO SOCIOCULTURAL E ÉTICA II - 52_2024.pdf
ATIVIDADE 1 - FSCE - FORMAÇÃO SOCIOCULTURAL E ÉTICA II - 52_2024.pdfATIVIDADE 1 - FSCE - FORMAÇÃO SOCIOCULTURAL E ÉTICA II - 52_2024.pdf
ATIVIDADE 1 - FSCE - FORMAÇÃO SOCIOCULTURAL E ÉTICA II - 52_2024.pdf

apostila de eletricidade básica Werther serralheiro
apostila de eletricidade básica Werther serralheiroapostila de eletricidade básica Werther serralheiro
apostila de eletricidade básica Werther serralheiro

ST 2024 Apresentação Comercial - VF.ppsx
ST 2024 Apresentação Comercial - VF.ppsxST 2024 Apresentação Comercial - VF.ppsx
ST 2024 Apresentação Comercial - VF.ppsx

Normas Técnicas para aparelho de solda oxi-acetileno.pdf
Normas Técnicas para aparelho de solda oxi-acetileno.pdfNormas Técnicas para aparelho de solda oxi-acetileno.pdf
Normas Técnicas para aparelho de solda oxi-acetileno.pdf

CONCEITOS BÁSICOS DE CONFIABILIDADE COM EMBASAMENTO DE QUALIDADE
CONCEITOS BÁSICOS DE CONFIABILIDADE COM EMBASAMENTO DE QUALIDADECONCEITOS BÁSICOS DE CONFIABILIDADE COM EMBASAMENTO DE QUALIDADE
CONCEITOS BÁSICOS DE CONFIABILIDADE COM EMBASAMENTO DE QUALIDADE


Relatório transformadores elétricos

  • 1. DEPARTAMENTO ACADÊMICO DE AUTOMAÇÃO E SISTEMAS COORDENAÇÃO DE AUTOMAÇÃO INDUSTRIAL VICTOR SAID RELATÓRIO DE PRÁTICA EXPERIMENTAL: TRANSFORMADOR ABAIXADOR Salvador 2014

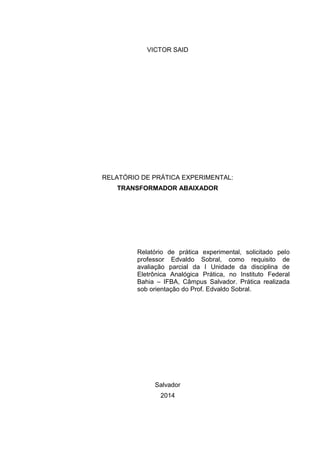

  • 2. VICTOR SAID RELATÓRIO DE PRÁTICA EXPERIMENTAL: TRANSFORMADOR ABAIXADOR Relatório de prática experimental, solicitado pelo professor Edvaldo Sobral, como requisito de avaliação parcial da I Unidade da disciplina de Eletrônica Analógica Prática, no Instituto Federal Bahia – IFBA, Câmpus Salvador. Prática realizada sob orientação do Prof. Edvaldo Sobral. Salvador 2014
  • 3. LISTA DE FIGURAS Figura 1 – Esquema geral dos transformadores .........................................................5 Figura 2 – Gráfico da corrente alternada.....................................................................6 Figura 3 – Procedimento para a medição dos enrolamentos ......................................7 Figura 4 – Representação ilustrativa da medição do osciloscópio..............................9 Figura 5 – Diagrama da medição dos enrolamentos do transformador.....................11 Figura 6 – Diagrama do circuito do transformador ....................................................11
  • 4. SUMÁRIO 1 INTRODUÇÃO .........................................................................................................4 2 TRANSFORMADORES ...........................................................................................5 3 PRÁTICA EXPERIMENTAL ....................................................................................7 3.1 DIAGRAMA DESENVOLVIDO..............................................................................7 3.2 DIAGRAMA DE MONTAGEM .............................................................................11 4 CONSIDERAÇÕES FINAIS...................................................................................12 REFERÊNCIAS.........................................................................................................12
  • 5. 4 1 INTRODUÇÃO Transformadores são máquinas elétricas estáticas, destinadas à transmissão de tensão por meio de indução eletromagnética. Realizam o controle do valor da tensão transmitida, aumentando, reduzindo ou mantendo-a constante, sem alterar a potência e frequência original. São constituídos de três elementos básicos: duas bobinas, que são interligadas por um material ferromagnético condutor, o qual possui núcleo com permeabilidade magnética elevada. Utilizando os princípios da indução magnética, é possível realizar a indução de tensão entre bobinas, sem que haja contato direto entre as mesmas, por intermédio do núcleo, alterando, assim, os valores da tensão. Formalmente, essas máquinas elétricas são constituídas de um enrolamento primário (bobina primária), um enrolamento secundário (bobina secundária) e o núcleo ferromagnético. E podem ser classificadas de acordo com: a aplicação a qual se destinam; o tipo de núcleo; ou em relação ao número de fases. Este trabalho tem por objetivo realizar a apresentação dos resultados de uma prática experimental a respeito dos transformadores abaixadores. Pretende-se com esse relatório apresentar o princípio de funcionamento dos transformadores, especialmente dos transformadores abaixadores, abordando a sua construção, e os métodos de medição dos enrolamentos e tensão destes. A fim de fundamentar a elaboração deste relatório, as metodologias empregadas foram: a revisão bibliográfica, a qual foi realizada utilizando livros, websites, apostilas virtuais; e a prática de laboratório, que utilizou um transformador abaixador, um multímetro e osciloscópio, sendo realizada com base no roteiro da prática disponibilizado pelo docente.
  • 6. 5 2 TRANSFORMADORES Os transformadores são responsáveis por gerar uma variação na tensão de saída, com a conservação da energia de entrada e, portanto, conservação da potência e frequência inicial; para isso, varia-se, o valor da corrente elétrica. O valor da potência é, teoricamente, conservado, contudo na prática observa-se que há perda de energia (BERTINI, 2003). Esses elementos são constituídos: de dois enrolamentos de condutores, denominados primário, aquele que recebe a tensão inicial a ser alterada, e secundário, local de saída da tensão desejada; e núcleo, que, em geral, é confeccionado de material ferromagnético ou de ar. A estrutura genérica dos transformadores é apresentada na Figura 1. Figura 1 – Esquema geral dos transformadores Fonte: Adaptações de PETRY, 2007. Os transformadores utilizam como princípio de funcionamento eletromagnetismo, portanto, a associação da Lei de Faraday e Lei de Lenz. A Lei de Faraday é a lei física desenvolvida por Michael Faraday, em 1831, que afirma, de acordo com Kosow (1982): “o valor da tensão induzida em uma simples espira de fio é proporcional à razão de variação das linhas de força que passam através daquela espira (ou se concatenam com ela)”. Portanto, a variação do campo magnético induz tensão em um condutor. O fenômeno descoberto por Fadaray recebeu o nome de indução eletromagnética, e teve seu enunciado completo por Lenz. De acordo com Kosow (1982), a tensão induzida desencadeará, em circuitos fechados, a formação de corrente elétrica, que circulará “num sentido tal que seu efeito magnético se oponha à variação que a produziu”.
  • 7. 6 Os transformadores funcionam a partir da indução mútua entre bobinas. Em geral, transformadores trabalham com corrente e tensão alternadas. Continuamente a tensão alternada, V1, é inserida no primário, que gera uma tensão induzida no secundário, V2. Em transformadores ideais existe uma relação entre as grandezas tensão (V), corrente (I) e número de espiras (N) do primário (1) e secundário (2), como representado na equação 1. V1 V2 = N1 N2 = I2 I1 (1) Por transformadores lidarem com corrente alternada, há algumas propriedades físicas específicas desse tipo de corrente que devem ser apresentadas. Inicialmente, salienta-se que o gráfico da corrente alternada possui natureza senoidal, alterna-se periodicamente ao decorrer do tempo e possui como unidade de medida ampère [A] apresentado na Figura 2. Figura 2 – Gráfico da corrente alternada Fonte: Regô, 2013. Como apresentado no gráfico, existem três tipos de tensão: a tensão eficaz (rms), equação 2, tensão comercial cuja potência é a mesma, seja corrente alternada ou contínua; tensão máxima ou tensão de pico, é a máxima tensão alcançada pelo circuito; apresenta-se, ainda, a tensão média, não abordada nesse trabalho. Há ainda a tensão de pico à pico, equação 3. A unidade de tensão: volt [V]. 𝑉𝑟 𝑚𝑠 = 1 √2 𝑉𝑚 𝑎𝑥 (2) 𝑉𝑃𝑃 = 2𝑉𝑚 𝑎𝑥 (3) No contexto da prática realizada, a resistência elétrica das bobinas primária e secundária chamar-se-ão de enrolamentos do transformador, sendo medida em ohm [Ω]. Na prática, foi utilizado um transformador abaixador, que possui como principal característica a geração de uma redução na tensão de saída do secundário.
  • 8. 7 3 PRÁTICA EXPERIMENTAL O procedimento experimental com transformadores, foi iniciado com a entrega e leitura do roteiro para as equipes, pelo orientador do experimento o professor Edvaldo Sobral. A prática procedeu-se em grupo, de quatro pessoas, que foram os responsáveis por realizar a montagem do circuito, medição e coleta de dados do experimento. A equipe recebeu o material necessário para realizar a prática, na situação, foram entregues: multímetro digital, transformador abaixador, e tomada. Após isso, iniciou-se o procedimento experimental. 3.1 DIAGRAMA DESENVOLVIDO Na primeira etapa foi realizada a medição dos enrolamentos do transformador com o multímetro digital. A medição do enrolamento foi feita do seguinte modo: ajustou-se a medição do multímetro digital, por meio do ajuste da chave central, para a medição de resistência, em ohm; conectou-se as pontas de prova do multímetro nas conexões entre extremos, e a partir do center tape com os extremos do transformador, tanto no primário, quanto no secundário. O procedimento é apresentado na Figura 3. Figura 3 – Procedimento para a medição dos enrolamentos Fonte: Autoria própria.
  • 9. 8 A partir dessa medição foi possível realizar a medição da resistência ôhmica do transformador em suas duas faces, primário e secundário. A Tabela 1 apresenta os dados experimentais coletados, relacionando primário e secundário, com ou sem a utilização do center tape. Tabela 1 – Resistência elétrica medida no transformador Bobina Tipo de ligação Resistência medida [Ω] Primário Extremo a Extremo 307 Center tape ao extremo 1 212 Center tape ao extremo 2 117 Secundário Extremo a Extremo 0,06 Center tape ao extremo 1 0,02 Center tape ao extremo 2 0,04 Fonte: Autoria própria. A partir dos dados coletados, pode-se verificar quais das duas faces do transformador eram a primária e secundária. Por se tratar de um transformador abaixador, o número de espiras, e, portanto, o valor da resistência no primário é maior; enquanto no secundário a resistência é menor. Com base na medição foi possível efetuar uma comparação entre os valores das resistências medidos, e apresentados na Tabela 1, identificando cada uma das faces do transformador. No caso do transformador utilizado, ambas as faces possuíam center tape, que consiste em um fio de referência do transformador, que possibilita alternar o valor da entrada ou saída da tensão, a partir do rearranjo estrutural do mesmo. A forma como o circuito é ligado, o que pode vir a utilizar o center tape ou não, possibilita utilizar uma tensão x ou 2x. O procedimento solicita que na próxima etapa do relatório o circuito do transformador seja apresentado. Entretanto, devido ao fato do orientador do experimento solicitar, que este último seja apresentado no próximo tópico, diagrama desenvolvido, efetuar-se-á como solicitado em classe pelo professor da prática. Após a conclusão da etapa anterior, realizou-se a medição da tensão no secundário do transformador, com osciloscópio, utilizando uma fonte de tensão de 110 V e 60 Hz. A medição da tensão foi realizada de dois modos: de extremo à extremo; e do extremo ao center tape. Para realizar essa medição, inicialmente montou-se o circuito do transformador, alimentando-o com a tensão da rede comercial. A conexão do
  • 10. 9 transformador com a fonte de alimentação foi possível devido à conexão dos fios do primário (de extremo á extremo) com um plug de tomada padrão da rede elétrica, que foi ligado à última. Após esse procedimento conectou-se as pontas de prova do osciloscópio na seguinte ordem: inicialmente, de extremo à extremo; após, do center tape ao extremo 1; por fim, do center tape ao extremo dois. A Figura 4 apresenta uma representação meramente ilustrativa do funcionamento do osciloscópio. Figura 4 – Representação ilustrativa da medição do osciloscópio Fonte: Autoria própria. Após a realização da medição da tensão de saída do secundário com a utilização do osciloscópio, realizou-se nova medição da tensão, entretanto utilizando um multímetro digital. A Tabela 2 apresenta os valores obtidos com ambos os instrumentos. Salienta-se que na indicação do multímetro, faz-se necessário apresentar tanto os valores de tensão rms, que são medidos pelos mesmos, quanto os valores de pico e pico a pico, alcançados através da equação 3. E no caso do osciloscópio, apresenta-se os valores de pico e de pico a pico que são medidos pelos mesmos, e o valor rms, que é alcançado através de manipulação matemática e substituição na equação 2.
  • 11. 10 Tabela 2 – Tensão elétrica medida no secundário do transformador Instrumento Tipo de Ligação Tensão Tensão medida [V] Multímetro Extremo a Extremo Vrms 15,7 VPP 22,2 Center tape ao Extremo 1 Vrms 7,6 VP 10,8 Center tape ao Extremo 2 Vrms 7,6 VP 10,8 Osciloscópio Extremo a Extremo VPP 22,0 Vrms 15,6 Center tape ao Extremo 1 VP 11,0 Vrms 7,8 Center tape ao Extremo 2 VP 11,0 Vrms 7,8 Fonte: Autoria própria. Analisando os resultados alcançados com a medição da tensão no secundário do transformador, observar-se que há uma pequena diferença entre os resultados alcançados pelo multímetro e osciloscópio. Esse erro é um erro tolerável, com possíveis causas: perda de carga proveniente do aquecimento, da resistência, da indutância, da reatância, ou da colisão contínua entre campos magnéticos. Após essa etapa, realizou-se o cálculo da frequência da corrente elétrica. Esse cálculo foi realizado utilizando a Equação 4, tendo sido desenvolvido de acordo com os cálculos da Equação 5. Onde: f = frequência [Hz]; P = Período [s]. 𝑓 = 1 𝑃 (4) Os valores utilizados na Equação 5 foram originários do osciloscópio. Analisando a escala da base de tempo, e fazendo a leitura adequada do mesmo chegou-se aos cálculos e resultado apontado na Equação 5. O período medido no osciloscópio: P = 17∙10-³ s. 𝑓 = 1 𝑃 → 𝑓 = 1 17∙10−3 → 𝑓 = 58,82 𝐻𝑧 (5) Por fim, dando conclusão ao experimento realizado em laboratório, foi decidido pelo professor orientador da prática que a sétima etapa do roteiro acerca da medição de corrente com amperímetro, não seria realizada na ocasião. Visando possíveis acidentes, ou situações danosas aos equipamentos, optou-se por dar prosseguimento a prática posteriormente, quando os estudantes estariam habituados aos procedimentos em laboratório.
  • 12. 11 3.2 DIAGRAMA DE MONTAGEM A Figura 5 apresenta o diagrama do circuito do transformador no momento da medição dos enrolamentos (resistência elétrica). A figura apresenta a medição sem levar em considerações todas as possibilidades, seja ela de extremo à extremo ou do center tape a ambos os extremos. Portanto, essa figura é um diagrama geral para a medição do enrolamentos. Figura 5 – Diagrama da medição dos enrolamentos do transformador Fonte: Autoria própria. A Figura 6 apresenta o circuito do transformador conectado a fonte de corrente alternada, com a tensão sendo medida por um multímetro. Figura 6 – Diagrama do circuito do transformador Fonte: Autoria própria
  • 13. 12 4 CONSIDERAÇÕES FINAIS Com a prática sobre o funcionamento dos transformadores abaixadores, em corrente alternada de natureza senoidal, foi possível compreender o seu princípio de funcionamento, da indução eletromagnética; analisando o papel do número de enrolamentos no transformador, sua relação com a resistência, e seu papel junto ao secundário e primário. A detecção do secundário e primário na prática, fez-se possível em virtude da análise das resistências ôhmicas medidas. Visto que, quanto maior o número de enrolamentos, maior a resistência elétrica, e, em consequência, poder-se-ia detectar através da comparação o primário (maior resistência) e secundário (menor resistência). Efetuou-se a medida da tensão no secundário do transformador, observando- se a queda de tensão de 120 V, padrão da rede elétrica comercial/residencial. Constatou-se a queda de tensão, através da medição e comparação dos resultados entre um multímetro e osciloscópio. Conclui-se o relatório desse modo, observando que os objetivos propostos pela prática foram alcançados. Como previsto, realizou-se a medição das tensões e enrolamento, com um erro tolerável, analisando e compreendendo o diagrama do circuito, bem como os aspectos construtivos do transformador, especialmente em sua composição base, composta por primário e secundário. REFERÊNCIAS BERTINI, L. A. Transformadores: Teorias, Práticas e Dicas (para transformadores de pequena potência). São Paulo: Eltec Editora, 2003. KOSOW, I. L. Máquinas elétricas e transformadores. Tradução: Luis Felipe Daiello e Percy Antônio Soares. Porto Alegre: Globo, 1982. Tradução do original em inglês para português. PETRY, C. A. Transformadores. Florianópolis: CEFET SC, 2007. SAID, V. BARBOSA, M. LEVY, J. CABRAL, V. FERREIRA, Y. CONTREIRAS, P. XAVIER, P. Princípio de funcionamento dos transformadores elétricos. Salvador: IFBA, 2014.
