Optica
1) O documento introduz os conceitos básicos de óptica geométrica, incluindo luz, raios de luz, fontes de luz e meios de propagação. 2) Apresenta os principais tipos de fontes e feixes de luz, assim como os princípios da óptica geométrica sobre a propagação retilínea da luz. 3) Discorre sobre fenômenos luminosos como reflexão, refração e decomposição da luz branca.
Mais conteúdo relacionado
Optica
- 1. F ÍS ICA Introdução à Óptica Geométrica

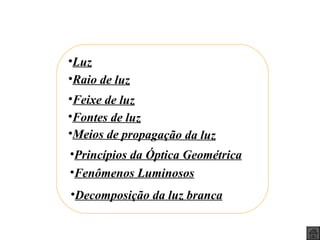

- 2. •Luz •Raio de luz •Feixede luz •Fontes de luz •Meios de propagação da luz •Princípios da Óptica Geométrica •Fenômenos Luminosos •Decomposição da luz branca

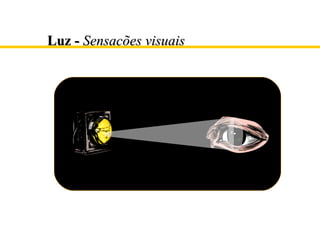

- 3. Luz - Sensaçõesvisuais

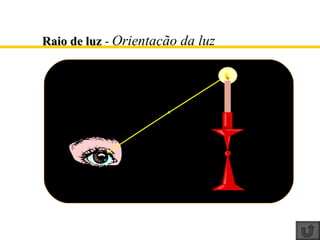

- 4. Raio de luz- Orientação da luz

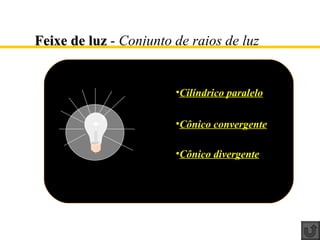

- 5. Feixe de luz- Conjunto de raios de luz •Cilíndrico paralelo •Cônico convergente •Cônico divergente

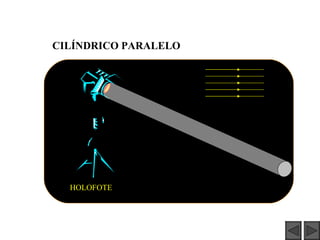

- 6. CILÍNDRICO PARALELO HOLOFOTE
- 7. CÔNICO CONVERGENTE LUPA

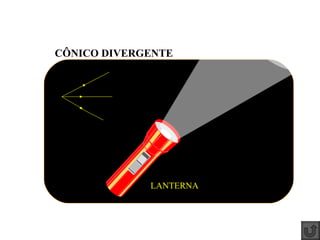

- 8. CÔNICO DIVERGENTE LANTERNA
- 9. TIPOS DE FONTESDE LUZ PRIMÁRIAS (CORPOS LUMINOSOS) •FLUORESCENTES •LUMINESCENTES T < 500ºC •FOSFORESCENTES •INCANDESCENTES T > 500ºC SECUNDÁRIAS (CORPOS ILUMINADOS)

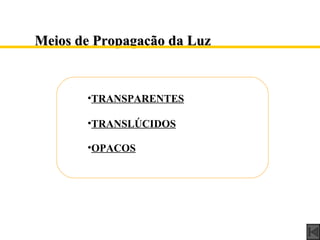

- 10. Meios de Propagaçãoda Luz •TRANSPARENTES •TRANSLÚCIDOS •OPACOS

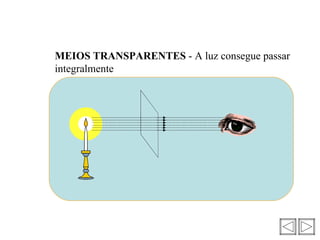

- 11. MEIOS TRANSPARENTES -A luz consegue passar integralmente

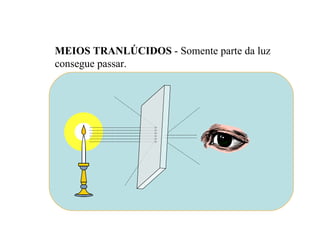

- 12. MEIOS TRANLÚCIDOS -Somente parte da luz consegue passar.

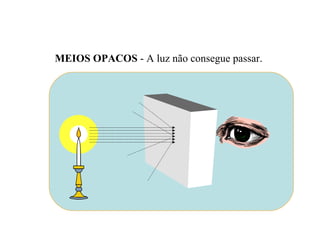

- 13. MEIOS OPACOS -A luz não consegue passar.

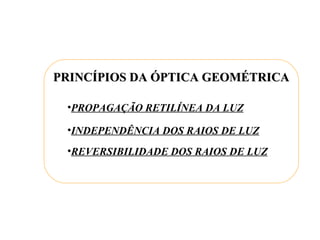

- 14. PRINCÍPIOS DA ÓPTICAGEOMÉTRICA •PROPAGAÇÃO RETILÍNEA DA LUZ •INDEPENDÊNCIA DOS RAIOS DE LUZ •REVERSIBILIDADE DOS RAIOS DE LUZ

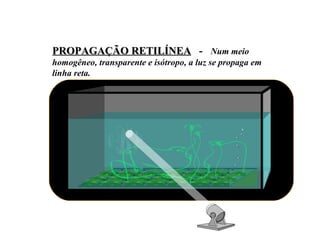

- 15. PROPAGAÇÃO RETILÍNEA -Num meio homogêneo, transparente e isótropo, a luz se propaga em linha reta.

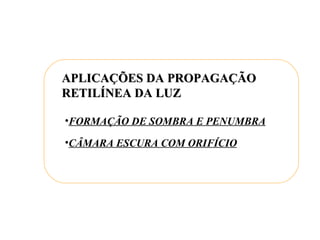

- 16. APLICAÇÕES DA PROPAGAÇÃO RETILÍNEADA LUZ •FORMAÇÃO DE SOMBRA E PENUMBRA •CÂMARA ESCURA COM ORIFÍCIO

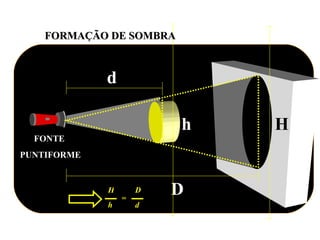

- 17. FORMAÇÃO DE SOMBRA d h H FONTE PUNTIFORME H = D D h d

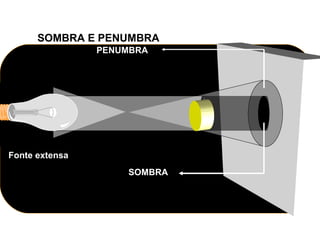

- 18. SOMBRA E PENUMBRA PENUMBRA Fonte extensa SOMBRA
- 19. As fases daLua Lua minguante Lua cheia Lua nova Lua crescente
- 20. Eclipse solar Eclipse Eclipse total parcial
- 21. Eclipse lunar Eclipse Eclipse total parcial

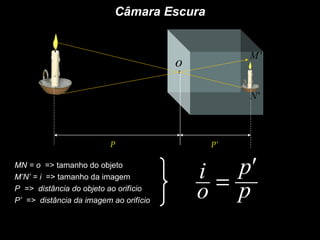

- 22. Câmara Escura M M' o N N' P P’ MN = o => tamanho do objeto M’N’ = i => tamanho da imagem i = p' P => distância do objeto ao orifício P’ => distância da imagem ao orifício o p
- 23. Princípios da ópticageométrica Princípio da independência dos raios luminosos. Dois raios de luz, ao se cruzarem, seguem independentemente, cada um, a sua trajetória.

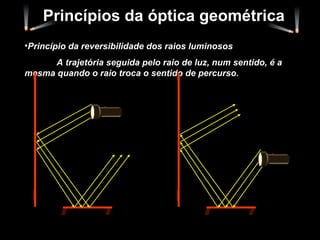

- 24. Princípios da ópticageométrica •Princípio da reversibilidade dos raios luminosos A trajetória seguida pelo raio de luz, num sentido, é a mesma quando o raio troca o sentido de percurso.

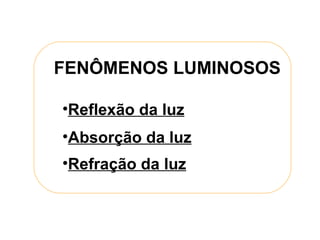

- 25. FENÔMENOS LUMINOSOS •Reflexão daluz •Absorção da luz •Refração da luz

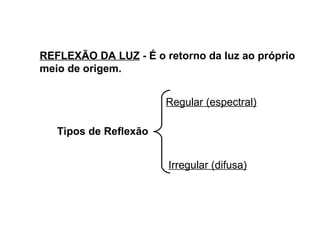

- 26. REFLEXÃO DA LUZ- É o retorno da luz ao próprio meio de origem. Regular (espectral) Tipos de Reflexão Irregular (difusa)

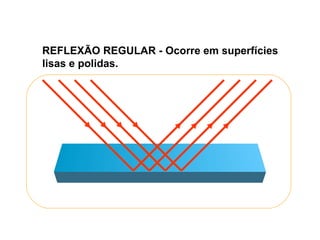

- 27. REFLEXÃO REGULAR -Ocorre em superfícies lisas e polidas.

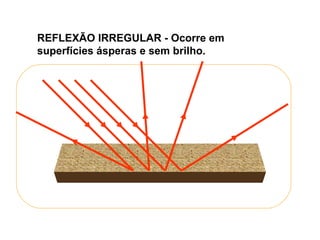

- 28. REFLEXÃO IRREGULAR -Ocorre em superfícies ásperas e sem brilho.

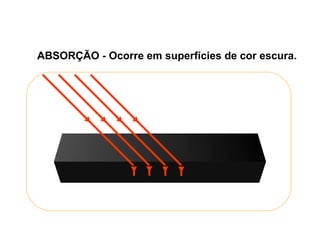

- 29. ABSORÇÃO - Ocorreem superfícies de cor escura.

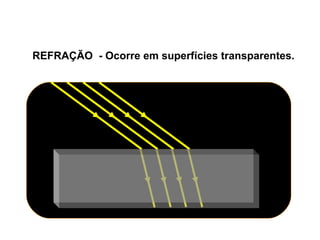

- 30. REFRAÇÃO - Ocorreem superfícies transparentes.

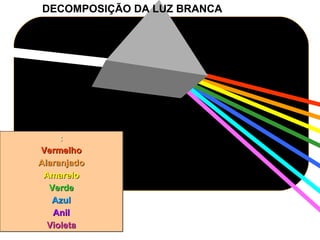

- 31. DECOMPOSIÇÃO DA LUZBRANCA : Vermelho Alaranjado Amarelo Verde Azul Anil Violeta

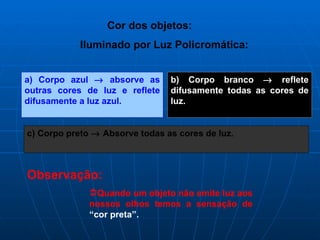

- 32. Cor dos objetos: Iluminado por Luz Policromática: a) Corpo azul → absorve as b) Corpo branco → reflete outras cores de luz e reflete difusamente todas as cores de difusamente a luz azul. luz. c) Corpo preto → Absorve todas as cores de luz. Observação: Quando um objeto não emite luz aos nossos olhos temos a sensação de “cor preta”.

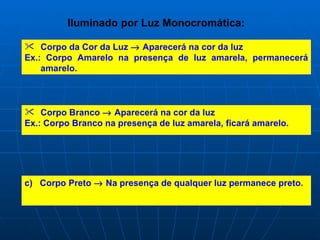

- 33. Iluminado por LuzMonocromática: Corpo da Cor da Luz → Aparecerá na cor da luz Ex.: Corpo Amarelo na presença de luz amarela, permanecerá amarelo. Corpo Branco → Aparecerá na cor da luz Ex.: Corpo Branco na presença de luz amarela, ficará amarelo. c) Corpo Preto → Na presença de qualquer luz permanece preto.

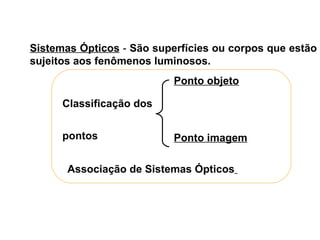

- 36. Sistemas Ópticos -São superfícies ou corpos que estão sujeitos aos fenômenos luminosos. Ponto objeto Classificação dos pontos Ponto imagem Associação de Sistemas Ópticos

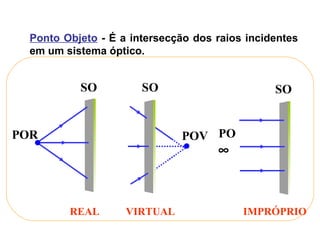

- 37. Ponto Objeto -É a intersecção dos raios incidentes em um sistema óptico. SO SO SO POR POV PO ∞ REAL VIRTUAL IMPRÓPRIO

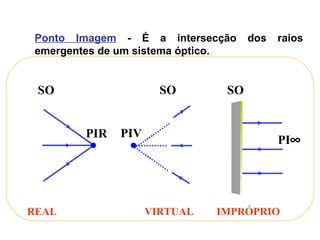

- 38. Ponto Imagem -É a intersecção dos raios emergentes de um sistema óptico. SO SO SO PIR PIV PI∞ REAL VIRTUAL IMPRÓPRIO

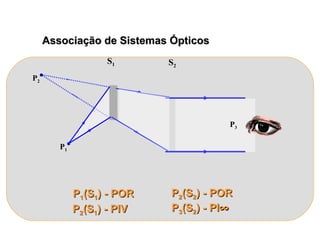

- 39. Associação de SistemasÓpticos S1 S2 P2 P3 P1 P1(S1) - POR P2(S2) - POR P2(S1) - PIV P3(S2) - PI∞
