1) O documento discute os conceitos básicos da óptica geométrica e física, incluindo as propriedades da luz, fontes de luz, meios de propagação e fenômenos como reflexão e refração. 2) São apresentados os principais princípios da óptica geométrica como a propagação retilínea da luz e a independência dos raios luminosos. 3) São descritos fenômenos como formação de sombras, eclipses e fases da lua que evidenciam a propagação retilínea

1. ÓPTICA
FÍSICA: Estuda os fenômenos luminosos cuja
explicação depende das teorias relativas á
natureza da luz (onda ou partícula).
GEOMÉTRICA: Estuda os fenômenos luminoso
sem considerar a natureza da luz.
Professor Júlio

2. •Se propaga no vácuo e em certos meios
materiais;
•Frequência que sensibiliza o olho
humano;
•Dualidade onda-partícula.

3. Primária: são os corpos que emitem
luz própria. Existem dois tipos:
Incandescentes (sol e lâmpada de
filamento) e Luminescentes
(lâmpadas a gás, interruptor de
tomada).
Fontes de luz

4. Secundária: são os corpos que
refletem a luz que recebem de
outros corpos.

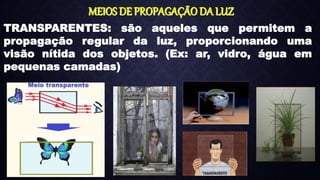

5. MEIOS DE PROPAGAÇÃO DA LUZ
TRANSPARENTES: são aqueles que permitem a
propagação regular da luz, proporcionando uma
visão nítida dos objetos. (Ex: ar, vidro, água em
pequenas camadas)

6. TRANSLÚCIDOS: são aqueles no qual a luz se
propaga de maneira irregular, não permitindo
uma visão nítida dos objetos. (Ex: papel
vegetal, vidro fosco)

7. OPACOS: são aqueles que não permitem a
passagem da luz
OPACOS: são aqueles que não permitem a
passagem da luz

8. LUZ MONOCROMÁTICA: constituída por
uma única cor.
LUZ POLICROMÁTICA: constituída por
duas ou mais luzes monocromáticas;
formada pela superposição de todas as
cores.
Conceitos Básicos

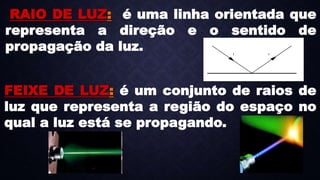

9. RAIO DE LUZ: é uma linha orientada que
representa a direção e o sentido de
propagação da luz.
FEIXE DE LUZ: é um conjunto de raios de
luz que representa a região do espaço no
qual a luz está se propagando.

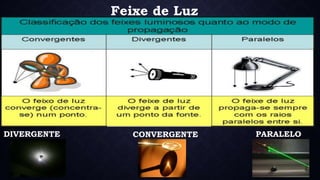

10. Feixe de Luz
DIVERGENTE CONVERGENTE PARALELO

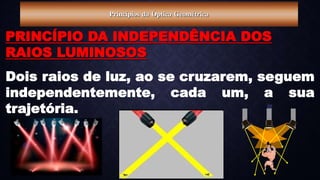

11. PRINCÍPIO DA INDEPENDÊNCIA DOS
RAIOS LUMINOSOS
Dois raios de luz, ao se cruzarem, seguem
independentemente, cada um, a sua
trajetória.
Princípios da Óptica Geométrica

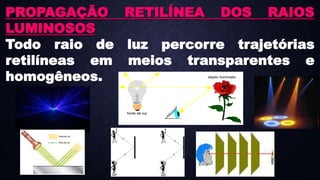

12. PROPAGAÇÃO RETILÍNEA DOS RAIOS
LUMINOSOS
Todo raio de luz percorre trajetórias
retilíneas em meios transparentes e
homogêneos.

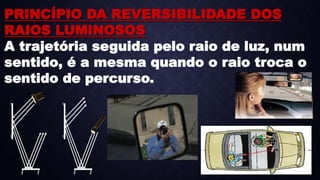

13. PRINCÍPIO DA REVERSIBILIDADE DOS
RAIOS LUMINOSOS
A trajetória seguida pelo raio de luz, num
sentido, é a mesma quando o raio troca o
sentido de percurso.

14. EVIDÊNCIAS DA PROPAGAÇÃO RETILÍNEA DA LUZ
SOMBRA: região não iluminada,
delimitada pelos raios que tangenciam o
objeto não.

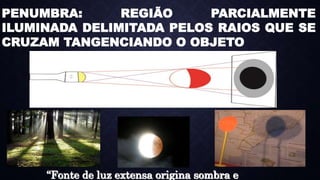

15. PENUMBRA: REGIÃO PARCIALMENTE
ILUMINADA DELIMITADA PELOS RAIOS QUE SE
CRUZAM TANGENCIANDO O OBJETO
“Fonte de luz extensa origina sombra e

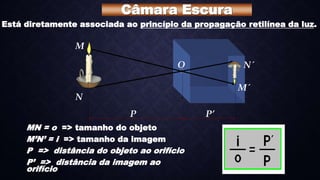

16. P P’
N
M
O
M´
N´
MN = o => tamanho do objeto
M’N’ = i => tamanho da imagem
P => distância do objeto ao orifício
P’ => distância da imagem ao
orifício
Câmara Escura
Está diretamente associada ao princípio da propagação retilínea da luz.

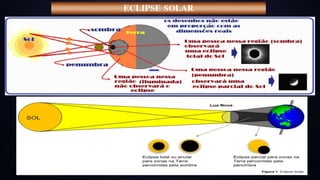

17. ECLIPSE SOLAR

18. ECLIPSE LUNAR

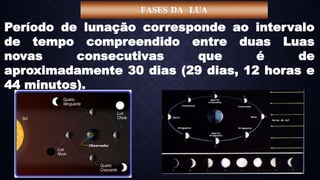

19. Período de lunação corresponde ao intervalo
de tempo compreendido entre duas Luas
novas consecutivas que é de
aproximadamente 30 dias (29 dias, 12 horas e
44 minutos).
FASES DA LUA

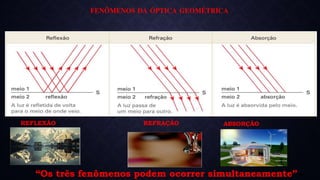

20. FENÔMENOS DA ÓPTICA GEOMÉTRICA
REFLEXÃO REFRAÇÃO ABSORÇÃO
“Os três fenômenos podem ocorrer simultaneamente”

21. REFLEXÃO DA LUZ
É o fenômeno que consiste no fato da luz
voltar a se propagar no meio de origem,
após incidir na superfície de separação
deste com outro.

22. Leis da reflexão
1ª lei da reflexão: O raio de luz incidente, o
raio de luz refletido e a reta normal à
superfície que passa pelo ponto de incidência
da luz são coplanares.

23. 2ª lei da reflexão: O ângulo de incidência
e o ângulo de reflexão, com a normal,
possuem a mesma medida.

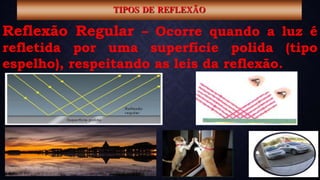

24. TIPOS DE REFLEXÃO
Reflexão Regular – Ocorre quando a luz é
refletida por uma superfície polida (tipo
espelho), respeitando as leis da reflexão.

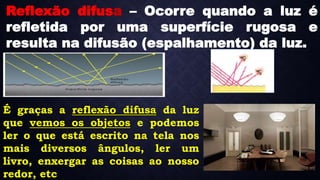

25. É graças a reflexão difusa da luz
que vemos os objetos e podemos
ler o que está escrito na tela nos
mais diversos ângulos, ler um
livro, enxergar as coisas ao nosso
redor, etc
Reflexão difusa – Ocorre quando a luz é
refletida por uma superfície rugosa e
resulta na difusão (espalhamento) da luz.

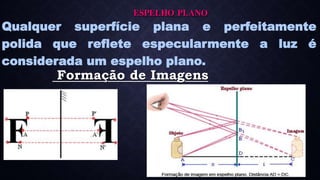

26. ESPELHO PLANO
Qualquer superfície plana e perfeitamente
polida que reflete especularmente a luz é
considerada um espelho plano.
Formação de Imagens

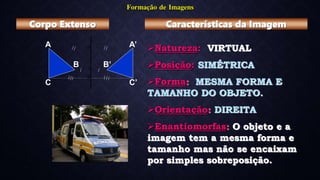

27. Corpo Extenso
Formação de Imagens
A A’
B B’
C C’
Características da Imagem
Natureza: VIRTUAL
Posição: SIMÉTRICA
Forma: MESMA FORMA E
TAMANHO DO OBJETO.
Orientação: DIREITA
Enantiomorfas: O objeto e a
imagem tem a mesma forma e
tamanho mas não se encaixam
por simples sobreposição.

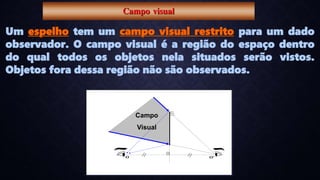

28. O
a
O’
Campo
Visual
Campo visual
Um espelho tem um campo visual restrito para um dado
observador. O campo visual é a região do espaço dentro
do qual todos os objetos nela situados serão vistos.
Objetos fora dessa região não são observados.

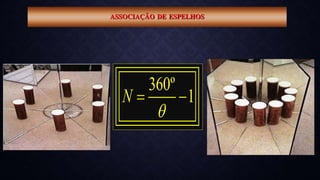

29. ASSOCIAÇÃO DE ESPELHOS
360º
1N

 

30. Qual o tamanho mínimo do espelho para que a
pessoa possa ver a imagem de corpo inteiro?
dd
x
h
Objeto
x
Translação de um Espelho Plano
Imagem 1
x
Objeto
x d x + d
Imagem 2
D D = 2d
Vi = 2.VE

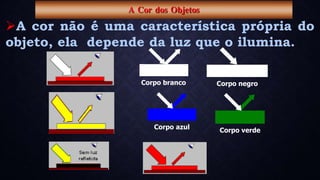

31. Corpo branco
A Cor dos Objetos
A cor não é uma característica própria do
objeto, ela depende da luz que o ilumina.
Corpo negro
Corpo azul Corpo verde

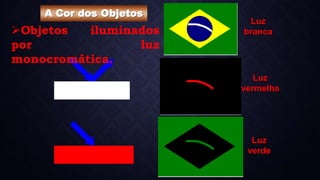

32. A Cor dos Objetos
Objetos iluminados
por luz
monocromática.
Luz
branca
Luz
vermelha
Luz
verde
