O documento discute tipos de lentes esféricas e seu comportamento óptico. Lentes com bordas finas convergem a luz quando o índice de refração da lente é maior que o meio. Lentes com bordas grossas divergem a luz nessa situação. O inverso ocorre quando o índice da lente é menor que o meio.

1. Lentes Esféricas: Fisicarildo.blogspot.com

2. Bordas finas Possuem a parte central mais grossa que a borda. biconvexa plano-convexa côncavo-convexa (menisco convergente) Símbolo

3. Tipos de lentes Bordas grossas: Possuem a parte central mais fina que a borda. bicôncava plano-côncava convexo-côncava (menisco divergente) Símbolo

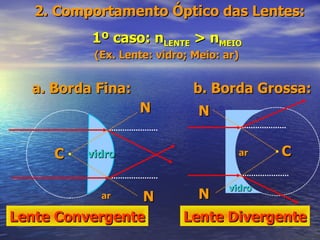

4. 2. Comportamento Óptico das Lentes: 1º caso: n LENTE > n MEIO (Ex. Lente: vidro; Meio: ar) a. Borda Fina: Lente Convergente b. Borda Grossa: Lente Divergente C vidro ar vidro ar C N N N N

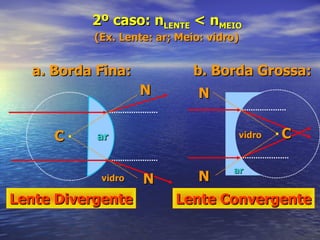

5. 2º caso: n LENTE < n MEIO (Ex. Lente: ar; Meio: vidro) a. Borda Fina: Lente Divergente b. Borda Grossa: Lente Convergente C ar vidro ar vidro C N N N N

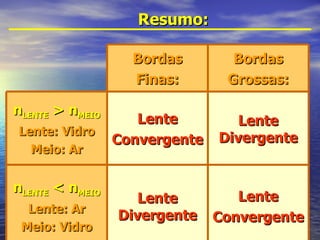

6. Resumo: Bordas Finas: Bordas Grossas: n LENTE > n MEIO Lente: Vidro Meio: Ar Lente Convergente Lente Divergente n LENTE < n MEIO Lente: Ar Meio: Vidro Lente Divergente Lente Convergente

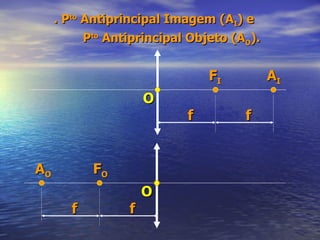

7. . P to Antiprincipal Imagem (A I ) e P to Antiprincipal Objeto (A O ). O F I f O F O f f A I f A O

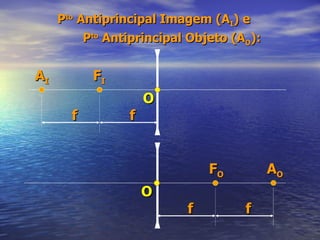

8. P to Antiprincipal Imagem (A I ) e P to Antiprincipal Objeto (A O ): O F I f O f F O f A I A O f

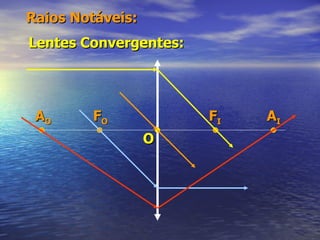

9. Raios Notáveis: Lentes Convergentes: A I O F I F O A O

10. Lentes Divergentes: O F I A I F O A O

11. Construção Gráfica de Imagens: Lentes Convergentes: Objeto antes de A O : Imagem Natureza: Real Posição: Entre F I e A I MÁQUINA fOTOGRÁFICA Tamanho: Menor Orientação: Invertida O F I F o A o A I Objeto

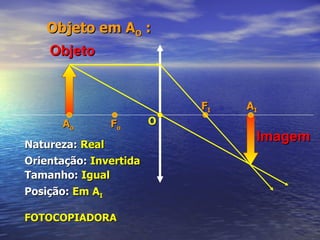

12. Objeto em A O : Imagem Natureza: Real Posição: Em A I FOTOCOPIADORA Tamanho: Igual Orientação: Invertida Objeto O F I F o A o A I

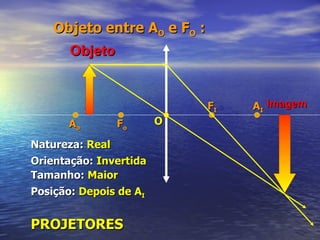

13. Objeto entre A O e F O : Imagem Natureza: Real Posição: Depois de A I PROJETORES Tamanho: Maior Orientação: Invertida O F I F o A o A I Objeto

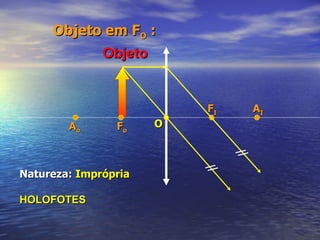

14. Objeto em F O : Natureza: Imprópria HOLOFOTES Objeto O F I F o A o A I

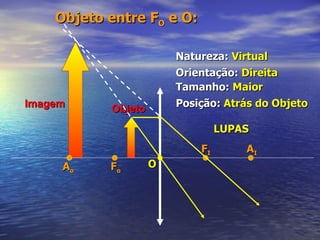

15. Objeto entre F O e O: Imagem Natureza: Virtual Posição: Atrás do Objeto LUPAS Tamanho: Maior Orientação: Direita Objeto O F I F o A o A I

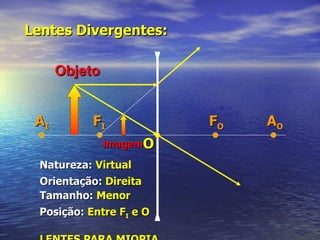

16. Lentes Divergentes: Imagem Natureza: Virtual Posição: Entre F I e O LENTES PARA MIOPIA Tamanho: Menor Orientação: Direita O F I A I F O A O Objeto

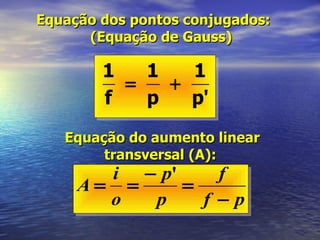

17. Equação dos pontos conjugados: (Equação de Gauss) Equação do aumento linear transversal (A):

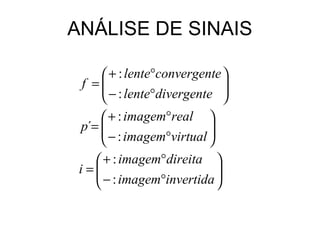

18. ANÁLISE DE SINAIS

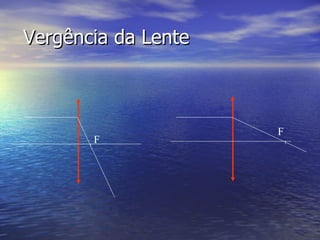

19. Vergência da Lente F F

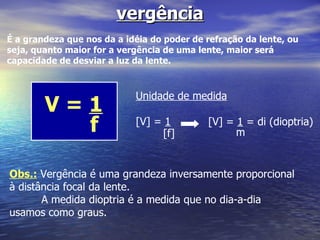

20. vergência É a grandeza que nos da a idéia do poder de refração da lente, ou seja, quanto maior for a vergência de uma lente, maior será capacidade de desviar a luz da lente. V = 1 f Unidade de medida [V] = 1 [f] [V] = 1 = di (dioptria) m Obs.: Vergência é uma grandeza inversamente proporcional à distância focal da lente. A medida dioptria é a medida que no dia-a-dia usamos como graus.

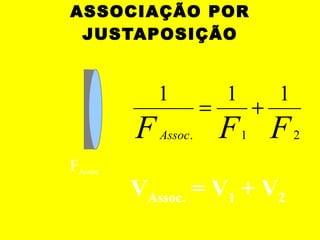

21. ASSOCIAÇÃO POR JUSTAPOSIÇÃO V Assoc. = V 1 + V 2 F1 F Assoc F 2

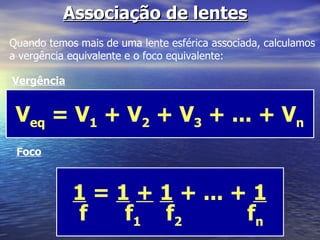

22. Associação de lentes Quando temos mais de uma lente esférica associada, calculamos a vergência equivalente e o foco equivalente: Vergência V eq = V 1 + V 2 + V 3 + ... + V n Foco 1 = 1 + 1 + ... + 1 f f 1 f 2 f n

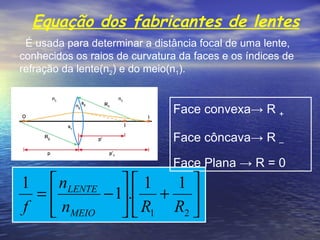

23. Equação dos fabricantes de lentes É usada para determinar a distância focal de uma lente, conhecidos os raios de curvatura da faces e os índices de refração da lente(n 2 ) e do meio(n 1 ). Face convexa -> R + Face côncava-> R – Face Plana -> R = 0
