óPtica 01
Este documento apresenta os principais conceitos da óptica geométrica, incluindo luz, raios de luz, fontes de luz, meios de propagação, princípios como propagação retilínea e reversibilidade dos raios, e fenômenos como reflexão, refração e decomposição da luz branca.
Mais conteúdo relacionado
óPtica 01
- 1. Introdução à ÓpticaGeométrica. www.fisicarildo.blogspot.com

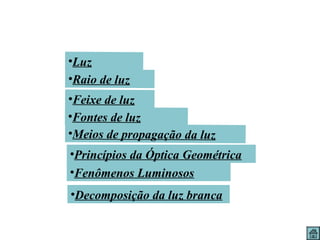

- 2. •Luz •Raio de luz •Feixede luz •Fontes de luz •Meios de propagação da luz •Princípios da Óptica Geométrica •Fenômenos Luminosos •Decomposição da luz branca

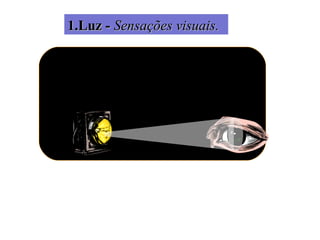

- 3. 1.Luz - Sensaçõesvisuais.

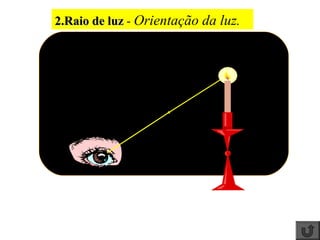

- 4. 2.Raio de luz- Orientação da luz.

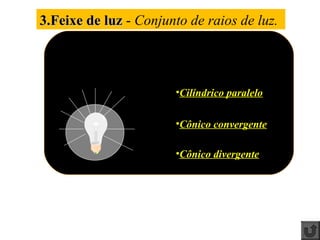

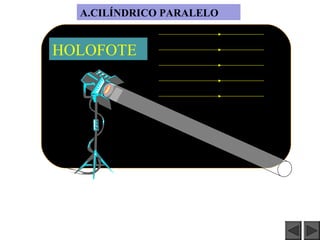

- 5. 3.Feixe de luz- Conjunto de raios de luz. •Cilíndrico paralelo •Cônico convergente •Cônico divergente
- 6.

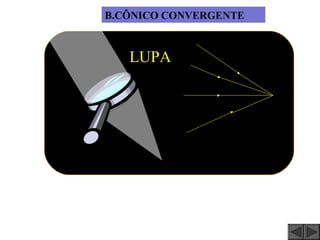

- 7. B.CÔNICO CONVERGENTE LUPA
- 8. C.CÔNICO DIVERGENTE LANTERNA

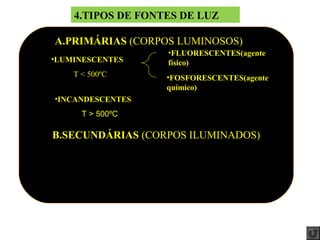

- 9. 4.TIPOS DE FONTESDE LUZ A.PRIMÁRIAS (CORPOS LUMINOSOS) •FLUORESCENTES(agente •LUMINESCENTES físico) T < 500ºC •FOSFORESCENTES(agente químico) •INCANDESCENTES T > 500ºC B.SECUNDÁRIAS (CORPOS ILUMINADOS)

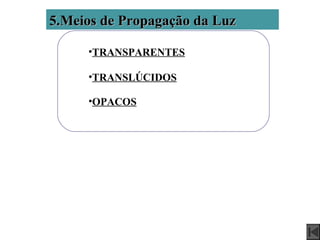

- 10. 5.Meios de Propagaçãoda Luz •TRANSPARENTES •TRANSLÚCIDOS •OPACOS

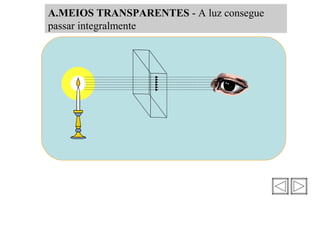

- 11. A.MEIOS TRANSPARENTES -A luz consegue passar integralmente

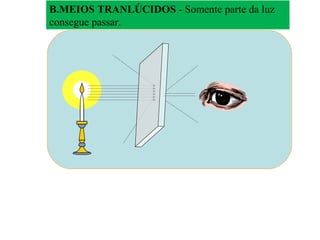

- 12. B.MEIOS TRANLÚCIDOS -Somente parte da luz consegue passar.

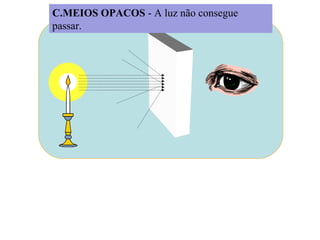

- 13. C.MEIOS OPACOS -A luz não consegue passar.

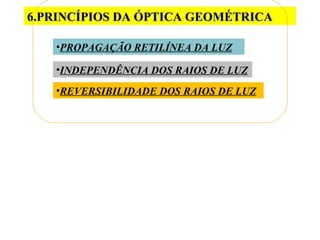

- 14. 6.PRINCÍPIOS DA ÓPTICAGEOMÉTRICA •PROPAGAÇÃO RETILÍNEA DA LUZ •INDEPENDÊNCIA DOS RAIOS DE LUZ •REVERSIBILIDADE DOS RAIOS DE LUZ

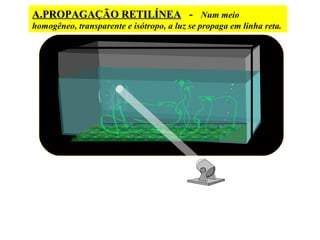

- 15. A.PROPAGAÇÃO RETILÍNEA -Num meio homogêneo, transparente e isótropo, a luz se propaga em linha reta.

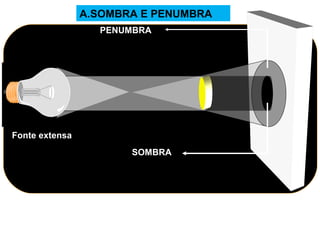

- 16. A.SOMBRA E PENUMBRA PENUMBRA Fonte extensa SOMBRA

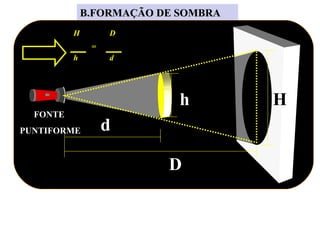

- 17. B.FORMAÇÃO DE SOMBRA H D = h d h H FONTE PUNTIFORME d D

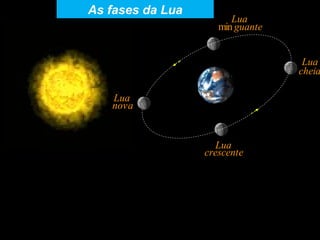

- 18. As fases daLua Lua min guante Lua cheia Lua nova Lua crescente

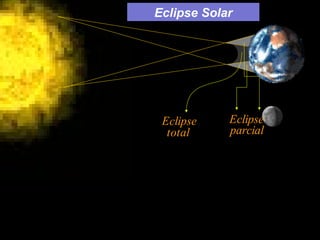

- 19. Eclipse Solar Eclipse Eclipse total parcial

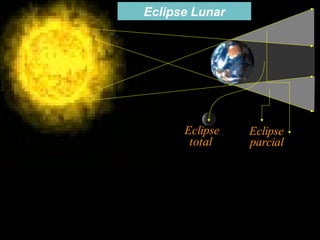

- 20. Eclipse Lunar Eclipse Eclipse total parcial
- 21. M Câmara Escura M' o N N' P P’ MN = o => tamanho do objeto M’N’ = i => tamanho da imagem i = p' P => distância do objeto ao orifício P’ => distância da imagem ao orifício o p

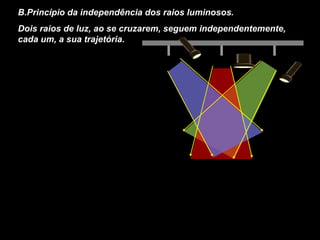

- 22. B.Princípio da independênciados raios luminosos. Dois raios de luz, ao se cruzarem, seguem independentemente, cada um, a sua trajetória.

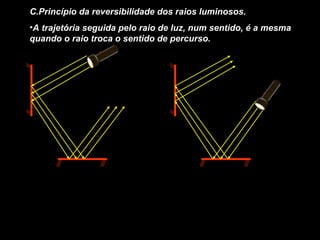

- 23. C.Princípio da reversibilidadedos raios luminosos. •A trajetória seguida pelo raio de luz, num sentido, é a mesma quando o raio troca o sentido de percurso.
- 24. 7.FENÔMENOS LUMINOSOS •Reflexão da luz •Absorçãoda luz •Refração da luz

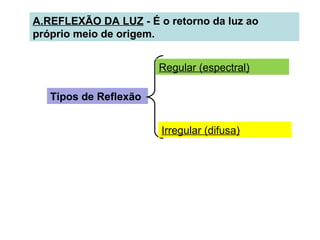

- 25. A.REFLEXÃO DA LUZ- É o retorno da luz ao próprio meio de origem. Regular (espectral) Tipos de Reflexão Irregular (difusa)

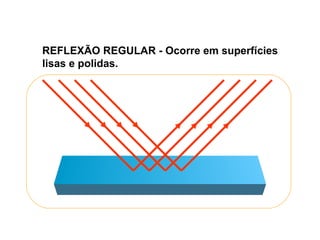

- 26. REFLEXÃO REGULAR -Ocorre em superfícies lisas e polidas.

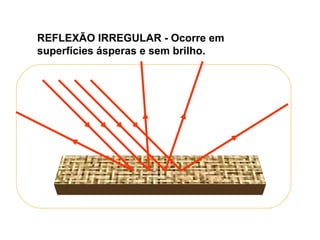

- 27. REFLEXÃO IRREGULAR -Ocorre em superfícies ásperas e sem brilho.

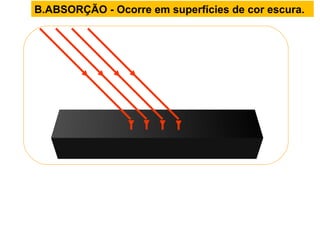

- 28. B.ABSORÇÃO - Ocorreem superfícies de cor escura.

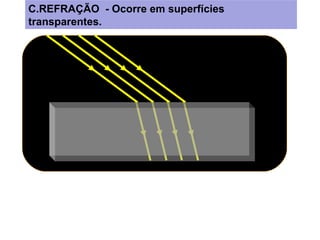

- 29. C.REFRAÇÃO - Ocorreem superfícies transparentes.
- 30. DECOMPOSIÇÃO DA LUZBRANCA Vermelho Alaranjado Amarelo Verde Azul Anil Violeta

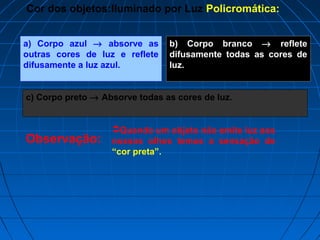

- 31. Cor dos objetos:Iluminadopor Luz Policromática: a) Corpo azul → absorve as b) Corpo branco → reflete outras cores de luz e reflete difusamente todas as cores de difusamente a luz azul. luz. c) Corpo preto → Absorve todas as cores de luz. Quando um objeto não emite luz aos Observação: nossos olhos temos a sensação de “cor preta”.

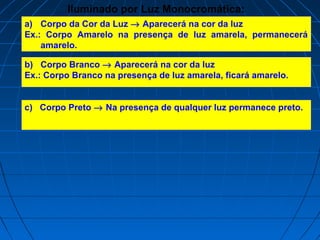

- 32. Iluminado por LuzMonocromática: a) Corpo da Cor da Luz → Aparecerá na cor da luz Ex.: Corpo Amarelo na presença de luz amarela, permanecerá amarelo. b) Corpo Branco → Aparecerá na cor da luz Ex.: Corpo Branco na presença de luz amarela, ficará amarelo. c) Corpo Preto → Na presença de qualquer luz permanece preto.

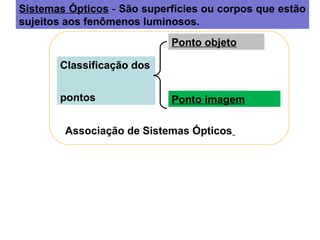

- 35. Sistemas Ópticos -São superfícies ou corpos que estão sujeitos aos fenômenos luminosos. Ponto objeto Classificação dos pontos Ponto imagem Associação de Sistemas Ópticos
- 36. Ponto Objeto -É a intersecção dos raios incidentes em um sistema óptico. SO SO SO POR POV PO ∞ REAL VIRTUAL IMPRÓPRIO

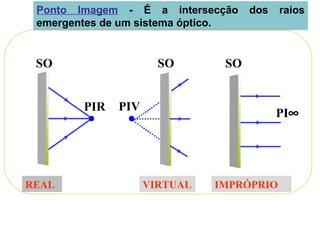

- 37. Ponto Imagem -É a intersecção dos raios emergentes de um sistema óptico. SO SO SO PIR PIV PI∞ REAL VIRTUAL IMPRÓPRIO

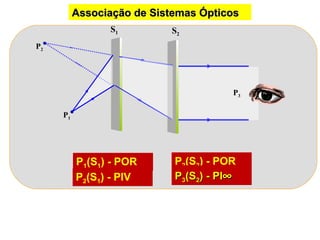

- 38. Associação de SistemasÓpticos S1 S2 P2 P3 P1 P1(S1) - POR P2(S2) - POR P2(S1) - PIV P3(S2) - PI∞
