Estudo das Lentes Esféricas
- 1. LENTES ESFÉRICAS ÓPTICAGEOMÉTRICA LENTES CONVERGENTES Elementos Propriedades Construção Geométrica de Imagens LENTES DIVERGENTES CONVERGÊNCIA Elementos Propriedades Construção Geométrica de Imagens Exemplos Prof. Fabio Martins

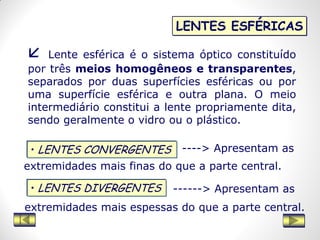

- 2. LENTES ESFÉRICAS • LENTESDIVERGENTES • LENTES CONVERGENTES Lente esférica é o sistema óptico constituído por três meios homogêneos e transparentes, separados por duas superfícies esféricas ou por uma superfície esférica e outra plana. O meio intermediário constitui a lente propriamente dita, sendo geralmente o vidro ou o plástico. ----> Apresentam as extremidades mais finas do que a parte central. ------> Apresentam as extremidades mais espessas do que a parte central.

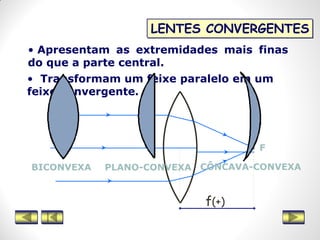

- 3. LENTES CONVERGENTES • Apresentamas extremidades mais finas do que a parte central. • Transformam um feixe paralelo em um feixe convergente. f(+) F BICONVEXA PLANO-CONVEXA CÔNCAVA-CONVEXA

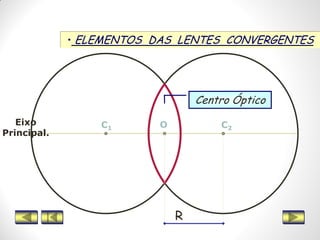

- 4. Eixo Principal. • ELEMENTOS DASLENTES CONVERGENTES R C2OC1 Centro Óptico

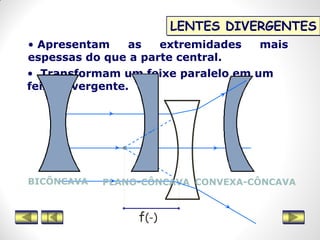

- 5. f(-) LENTES DIVERGENTES • Apresentamas extremidades mais espessas do que a parte central. • Transformam um feixe paralelo em um feixe divergente. BICÔNCAVA PLANO-CÔNCAVA CONVEXA-CÔNCAVA

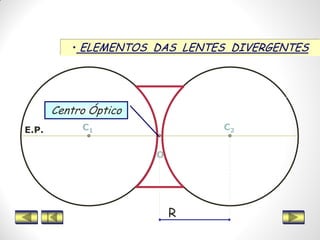

- 6. E.P. • ELEMENTOS DASLENTES DIVERGENTES O C2C1 R Centro Óptico
- 7. PROPRIEDADES DAS LENTES •LENTESCONVERGENTES 1ª ) Todo raio luminoso incidente paralelo ao eixo principal refrata-se passando pelo FOCO. FOCO Eixo Principal. É o encontro dos raios refratados.

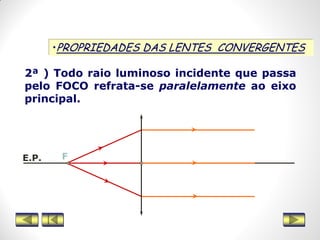

- 8. •PROPRIEDADES DAS LENTESCONVERGENTES 2ª ) Todo raio luminoso incidente que passa pelo FOCO refrata-se paralelamente ao eixo principal. FE.P.

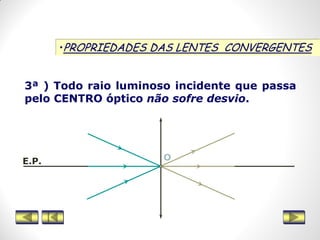

- 9. •PROPRIEDADES DAS LENTESCONVERGENTES 3ª ) Todo raio luminoso incidente que passa pelo CENTRO óptico não sofre desvio. OE.P.

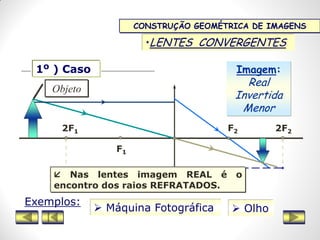

- 10. CONSTRUÇÃO GEOMÉTRICA DEIMAGENS •LENTES CONVERGENTES 1o ) Caso 2F1 F2 Objeto F1 2f Imagem: Real Invertida Menor Exemplos: Máquina Fotográfica Olho 2f 2F2 Nas lentes imagem REAL é o encontro dos raios REFRATADOS.

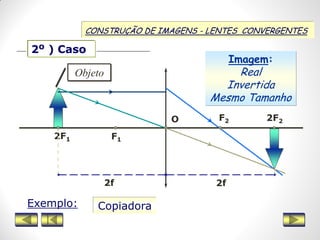

- 11. CONSTRUÇÃO DE IMAGENS- LENTES CONVERGENTES Imagem: Real Invertida Mesmo Tamanho Exemplo: Copiadora F2 2F2 F12F1 O 2f 2f 2o ) Caso Objeto

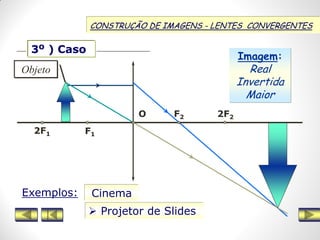

- 12. CONSTRUÇÃO DE IMAGENS- LENTES CONVERGENTES Imagem: Real Invertida Maior Exemplos: Cinema F12F1 O Projetor de Slides F2 2F2 3o ) Caso Objeto

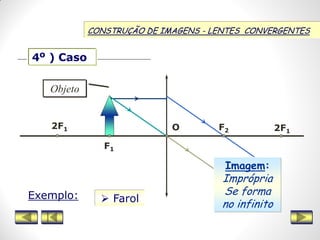

- 13. CONSTRUÇÃO DE IMAGENS- LENTES CONVERGENTES Exemplo: Farol F1 O F2 4o ) Caso Objeto 2F1 2F1 Imagem: Imprópria Se forma no infinito

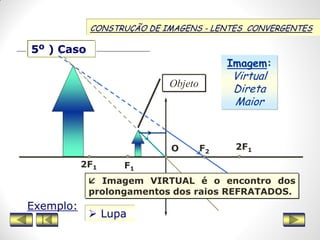

- 14. CONSTRUÇÃO DE IMAGENS- LENTES CONVERGENTES Imagem: Virtual Direta Maior Exemplo: Lupa F1 O 5o ) Caso Objeto F2 2F1 2F1 Imagem VIRTUAL é o encontro dos prolongamentos dos raios REFRATADOS.

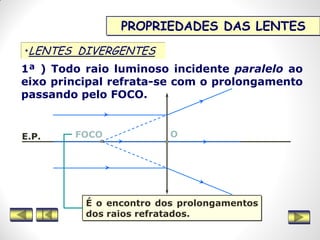

- 15. PROPRIEDADES DAS LENTES •LENTESDIVERGENTES 1ª ) Todo raio luminoso incidente paralelo ao eixo principal refrata-se com o prolongamento passando pelo FOCO. E.P. FOCO O É o encontro dos prolongamentos dos raios refratados.

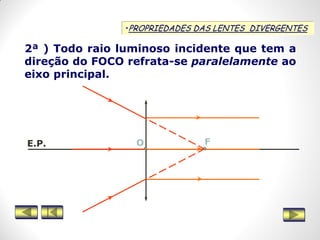

- 16. •PROPRIEDADES DAS LENTESDIVERGENTES 2ª ) Todo raio luminoso incidente que tem a direção do FOCO refrata-se paralelamente ao eixo principal. FE.P. O

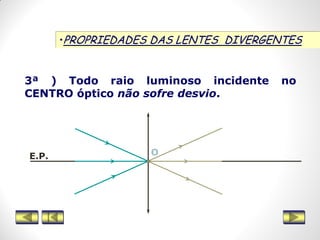

- 17. •PROPRIEDADES DAS LENTESDIVERGENTES 3ª ) Todo raio luminoso incidente no CENTRO óptico não sofre desvio. OE.P.

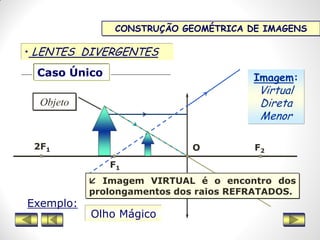

- 18. CONSTRUÇÃO GEOMÉTRICA DEIMAGENS • LENTES DIVERGENTES Caso Único Exemplo: Olho Mágico O Objeto F2 2F1 F1 Imagem: Virtual Direta Menor Imagem VIRTUAL é o encontro dos prolongamentos dos raios REFRATADOS.

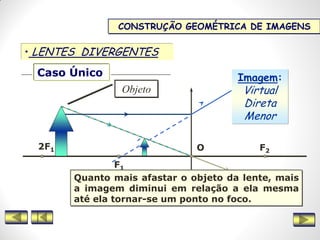

- 19. CONSTRUÇÃO GEOMÉTRICA DEIMAGENS • LENTES DIVERGENTES Caso Único O Objeto F2 2F1 F1 Imagem: Virtual Direta Menor Quanto mais afastar o objeto da lente, mais a imagem diminui em relação a ela mesma até ela tornar-se um ponto no foco.
- 20. EQUAÇÃO DE GAUSS -Equação dos pontos conjugados - 1 = 1 1 f p p’ = + f = distância focal p = distância do objeto à lente p’ = distância da imagem à lente 𝑓 = 𝑝. 𝑝 𝑝 + 𝑝

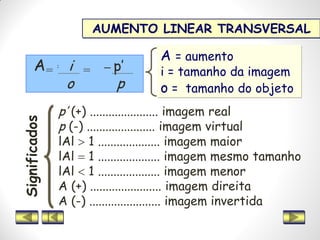

- 21. AUMENTO LINEAR TRANSVERSAL A= aumento i = tamanho da imagem o = tamanho do objeto p’ (+) ...................... imagem real p (-) ...................... imagem virtual lAl 1 .................... imagem maior lAl 1 .................... imagem mesmo tamanho lAl 1 .................... imagem menor A (+) ....................... imagem direita A (-) ....................... imagem invertida Significados A = i – p’ o p = =

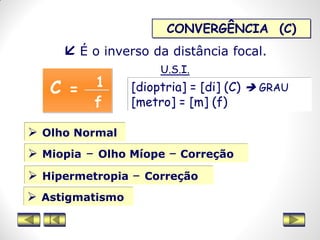

- 22. CONVERGÊNCIA (C) Éo inverso da distância focal. [dioptria] = [di] (C) GRAU [metro] = [m] (f) U.S.I. Olho Normal Miopia – Olho Míope – Correção Hipermetropia – Correção Astigmatismo C 1 f =

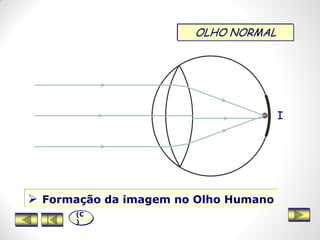

- 23. OLHO NORMAL Formaçãoda imagem no Olho Humano I (C )

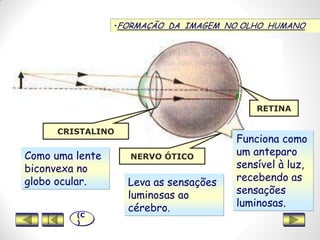

- 24. •FORMAÇÃO DA IMAGEMNO OLHO HUMANO CRISTALINO NERVO ÓTICO RETINA Como uma lente biconvexa no globo ocular. Leva as sensações luminosas ao cérebro. Funciona como um anteparo sensível à luz, recebendo as sensações luminosas. (C )

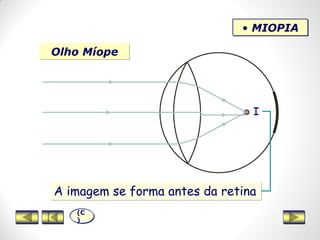

- 25. Olho Míope • MIOPIA I Aimagem se forma antes da retina (C )

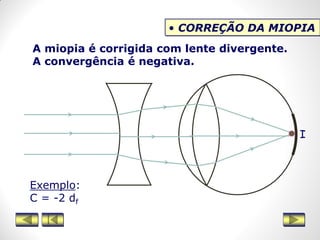

- 26. • CORREÇÃO DAMIOPIA A miopia é corrigida com lente divergente. A convergência é negativa. Exemplo: C = -2 df I

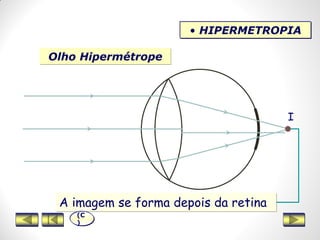

- 27. Olho Hipermétrope • HIPERMETROPIA I Aimagem se forma depois da retina (C )

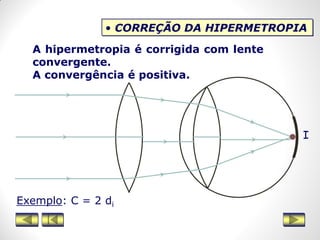

- 28. • CORREÇÃO DAHIPERMETROPIA A hipermetropia é corrigida com lente convergente. A convergência é positiva. Exemplo: C = 2 di I

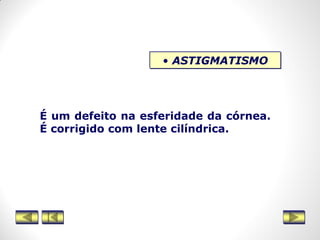

- 29. • ASTIGMATISMO É umdefeito na esferidade da córnea. É corrigido com lente cilíndrica.

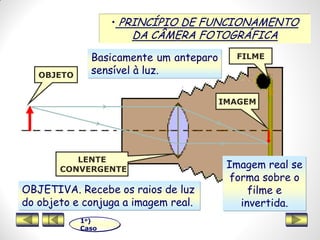

- 30. • PRINCÍPIO DEFUNCIONAMENTO DA CÂMERA FOTOGRÁFICA FILME LENTE CONVERGENTE IMAGEM OBJETO OBJETIVA. Recebe os raios de luz do objeto e conjuga a imagem real. Basicamente um anteparo sensível à luz. Imagem real se forma sobre o filme e invertida. 1o) Caso
- 31. •O OLHO HUMANO 1o) Caso Humorvítreo nervo óptico esclerótica retina córnea íris humor aquoso músculo pupila cristalino A luz penetra no olho através de um diafragma (a íris); íris No centro da íris há uma abertura (a Pupila) que aumenta ou diminui de diâmetro conforme a intensidade luminosa. pupila cristalino O cristalino é uma lente cuja distância focal pode ser alterada pela ação do músculo ciliar. Ao se contrair o músculo altera a curvatura da superfície do cristalino. Esse mecanismo permite a formação de imagens nítidas sobre a retina. retina A luz passa em seguida por uma lente convergente (o cristalino) e atinge uma membrana sensível (a retina). nervo óptico O nervo óptico ,mediante um código de sinais nervosos, transmite ao cérebro a imagem formada sobre a retina. A Pupila é comandada por um músculo que regula seu diâmetro, permitindo-o variar de cerca de 2 a 9 mm, conforme a intensidade de luz incidente. músculo córnea humor aquoso humor vítreo A córnea, o humor aquoso, o cristalino e o humor vítreo são meios transparentes de diferentes índices de refração.

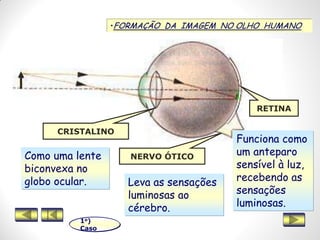

- 32. •FORMAÇÃO DA IMAGEMNO OLHO HUMANO CRISTALINO NERVO ÓTICO RETINA Como uma lente biconvexa no globo ocular. Leva as sensações luminosas ao cérebro. Funciona como um anteparo sensível à luz, recebendo as sensações luminosas. 1o) Caso
- 33. F1 F2 • PRINCÍPIO DEFUNCIONAMENTO DE UM PROJETOR TELA IMAGEM LENTE CONVERGENTE OBJETO (slide) OBJETIVA Real e maior que o objeto (muitas vezes maior). (anteparo) LÂMPADA 3o) Caso

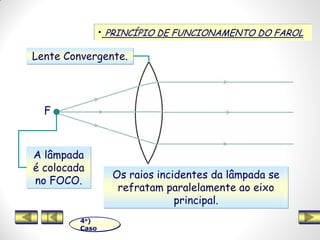

- 34. • PRINCÍPIO DEFUNCIONAMENTO DO FAROL 4o) Caso F A lâmpada é colocada no FOCO. Lente Convergente. Os raios incidentes da lâmpada se refratam paralelamente ao eixo principal.

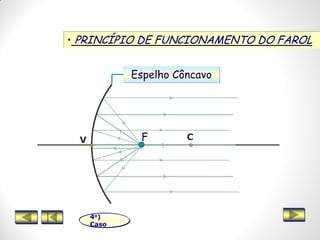

- 35. • PRINCÍPIO DEFUNCIONAMENTO DO FAROL 4o) Caso F Espelho Côncavo V C
- 36. •LUPA 5o) Caso Usando uma lupa podemosver uma imagem virtual e aumentada do objeto.
