O documento apresenta os conceitos fundamentais da Lei de Ohm através de experimentos com circuitos elétricos variando a tensão e a resistência. A lei de Ohm estabelece que a corrente elétrica é diretamente proporcional à tensão aplicada e inversamente proporcional à resistência do circuito. Além disso, explica como fatores como comprimento, seção e material afetam a resistência de um condutor.

1. Lei de Ohm
Governo do Estado de Rondônia
Secretaria de Estado da Educação – SEDUC
Coordenadoria Regional de Ensino - CRE
E.E.E.F.M. Cel. Aluízio Pinheiro Ferreira
Rolim de Moura – RO
Profª.: Daniela Fontana Almenara
Disciplina: Física
Turma: 3º Ano do Ensino Médio

2. OBSERVEM
OS DOIS
CIRCUITOS

3. A
V
A
V

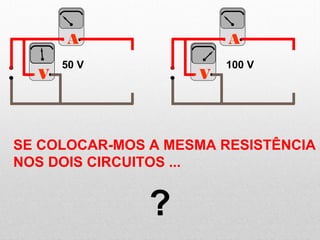

SE COLOCAR-MOS A MESMA RESISTÊNCIA
NOS DOIS CIRCUITOS ...
?
50 V 100 V

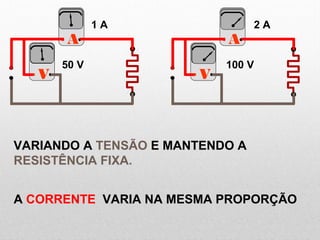

4. VARIANDO A TENSÃO E MANTENDO A
RESISTÊNCIA FIXA.
A CORRENTE VARIA NA MESMA PROPORÇÃO
A
V
A
V
50 V 100 V
1 A 2 A

5. OBSERVEM
OS DOIS CIRCUITOS
NOVAMENTE

6. A
V
A
V
SE APLICAR-MOS A MESMA TENSÃO NOS
DOIS CIRCUITOS E MUDARMOS
A RESISTÊNCIA...
?
100 V 100 V

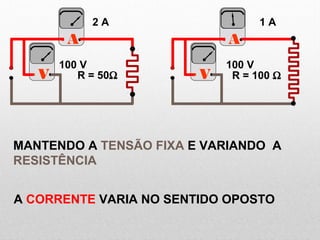

7. MANTENDO A TENSÃO FIXA E VARIANDO A
RESISTÊNCIA
A CORRENTE VARIA NO SENTIDO OPOSTO
A
V
A
VR = 50Ω R = 100 Ω
2 A 1 A
100 V 100 V

8. QUANTO MAIOR A TENSÃO
MAIOR A CORRENTE ELÉTRICA.
QUANTO MAIOR A RESISTÊNCIA
MENOR A CORRENTE ELÉTRICA.
CONCLUSÃO

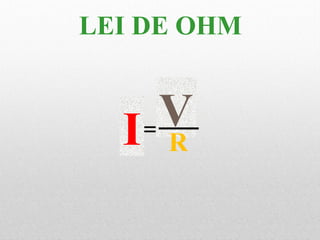

9. V=I
LEI DE OHM
III VVV
R

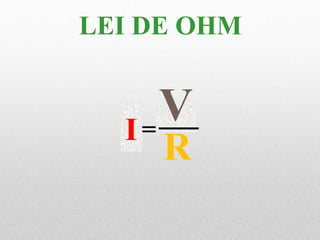

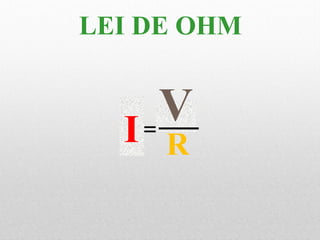

10. R
=II
V
LEI DE OHM

11. R
=II
V
LEI DE OHM

12. R
=I
VI
LEI DE OHM

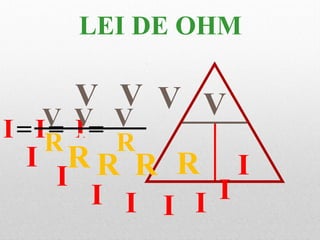

13. LEI DE OHM
V=I
R
V=I
R
V=I
R
V
R
V V V
IRR RI
I
I I I I I

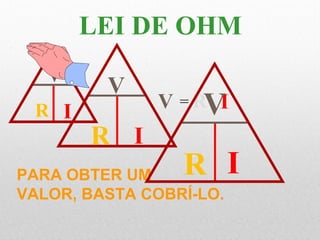

14. V
IR
PARA OBTER UM
VALOR, BASTA COBRÍ-LO.
V = R I
R
V
I
LEI DE OHM
R
V
I

15. RESISTÊNCIA DE
UM CONDUTOR

16. FAZENDO UMA ANALOGIA
COM A ÁGUA

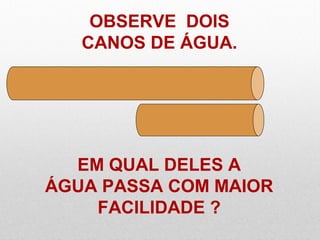

17. OBSERVE DOIS
CANOS DE ÁGUA.
EM QUAL DELES A
ÁGUA PASSA COM MAIOR
FACILIDADE ?

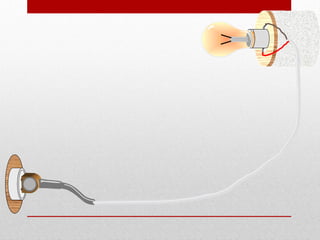

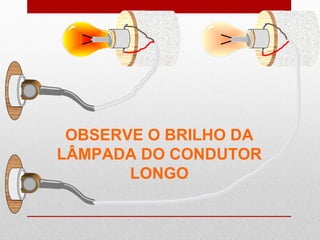

20. OBSERVE O BRILHO DA
LÂMPADA DO CONDUTOR
LONGO

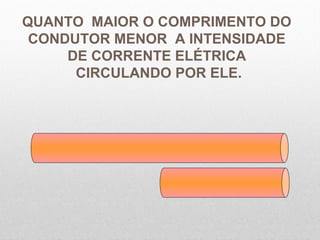

21. QUANTO MAIOR O COMPRIMENTO DO
CONDUTOR MENOR A INTENSIDADE
DE CORRENTE ELÉTRICA
CIRCULANDO POR ELE.

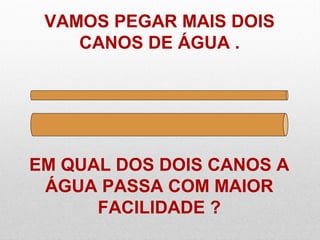

22. VAMOS PEGAR MAIS DOIS
CANOS DE ÁGUA .
EM QUAL DOS DOIS CANOS A
ÁGUA PASSA COM MAIOR
FACILIDADE ?

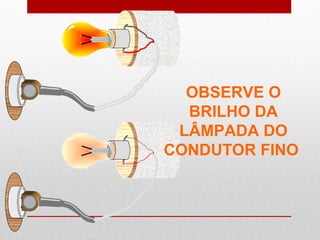

23. OBSERVE O
BRILHO DA
LÂMPADA DO
CONDUTOR FINO

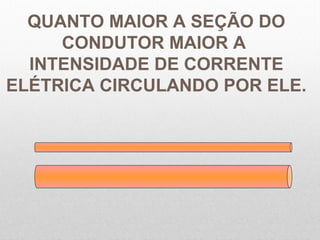

24. QUANTO MAIOR A SEÇÃO DO
CONDUTOR MAIOR A
INTENSIDADE DE CORRENTE
ELÉTRICA CIRCULANDO POR ELE.

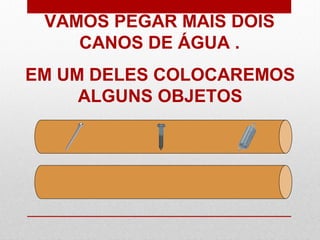

25. VAMOS PEGAR MAIS DOIS
CANOS DE ÁGUA .
EM UM DELES COLOCAREMOS
ALGUNS OBJETOS

26. EM QUAL DELES ÁGUA PASSA
COM
MAIOR FACILIDADE ?

27. NIQUEL
CROMO
COBRE

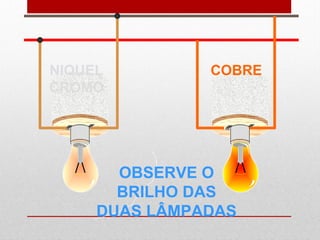

OBSERVE O
BRILHO DAS
DUAS LÂMPADAS

28. COBRE
NIQUEL CROMO

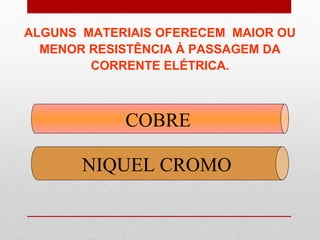

ALGUNS MATERIAIS OFERECEM MAIOR OU
MENOR RESISTÊNCIA À PASSAGEM DA
CORRENTE ELÉTRICA.

29. A ESTAS RESISTÊNCIAS DAMOS O NOME DE
Resistência Específica OU Resistividade ,
REPRESENTADA PELA LETRA GREGA ρ.

30. CONCLUSÃO
MAIOR O COMPRIMENTO DO
CONDUTOR – MAIOR A RESISTÊNCIA
MAIOR A SEÇÃO DO CONDUTOR –
MENOR A RESISTÊNCIA
A RESISTÊNCIA DEPENDE DO
MATERIAL

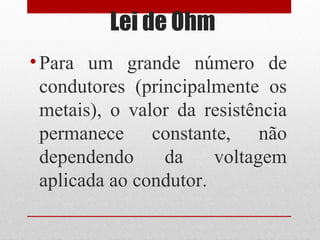

31. Lei de Ohm
•Para um grande número de
condutores (principalmente os
metais), o valor da resistência
permanece constante, não
dependendo da voltagem
aplicada ao condutor.

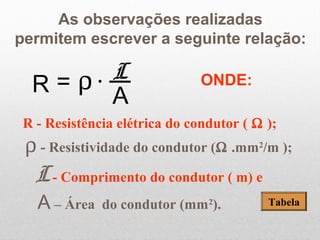

32. As observações realizadas
permitem escrever a seguinte relação:
R
L
A
ρ= ONDE:
R - Resistência elétrica do condutor ( Ω );
ρ - Resistividade do condutor (Ω .mm2
/m );
L- Comprimento do condutor ( m) e
A – Área do condutor (mm2
). Tabela

33. Alumínio
Bronze
Carbono
Chumbo
Cobre
Constantan
Estanho
Ferro
Latão
0,0292
0,067
50,00
0,22
0,0162
0,000005
0,115
0,096
0,067
Manganina
Mercúrio
Níquel
Ouro
Prata
Platina
Tungstênio
Zinco
0,48
0,96
0,087
0,024
0,0158
0,106
0,055
0,056

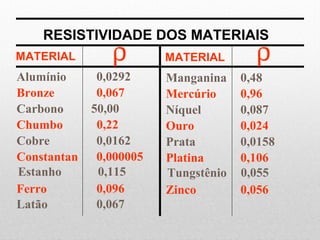

RESISTIVIDADE DOS MATERIAIS
MATERIAL MATERIALρ ρ

34. Exemplo

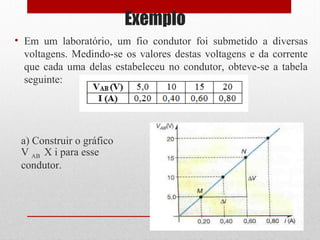

• Em um laboratório, um fio condutor foi submetido a diversas
voltagens. Medindo-se os valores destas voltagens e da corrente
que cada uma delas estabeleceu no condutor, obteve-se a tabela
seguinte:
a) Construir o gráfico
V AB X i para esse
condutor.

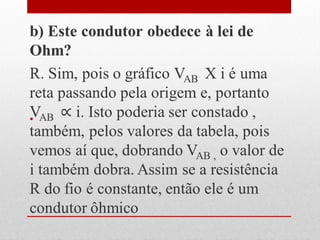

37. Exercícios de fixação
•Realizar atividades da página
122 do livro, exerc.: 19, 20 e
21
