1) A lei de Ohm estabelece que a corrente em um circuito é diretamente proporcional à tensão e inversamente proporcional à resistência. 2) A resistência de um condutor depende do material, comprimento e seção - quanto maior o comprimento ou menor a seção, maior a resistência. 3) Diferentes materiais possuem diferentes resistividades intrínsecas à passagem de corrente elétrica.

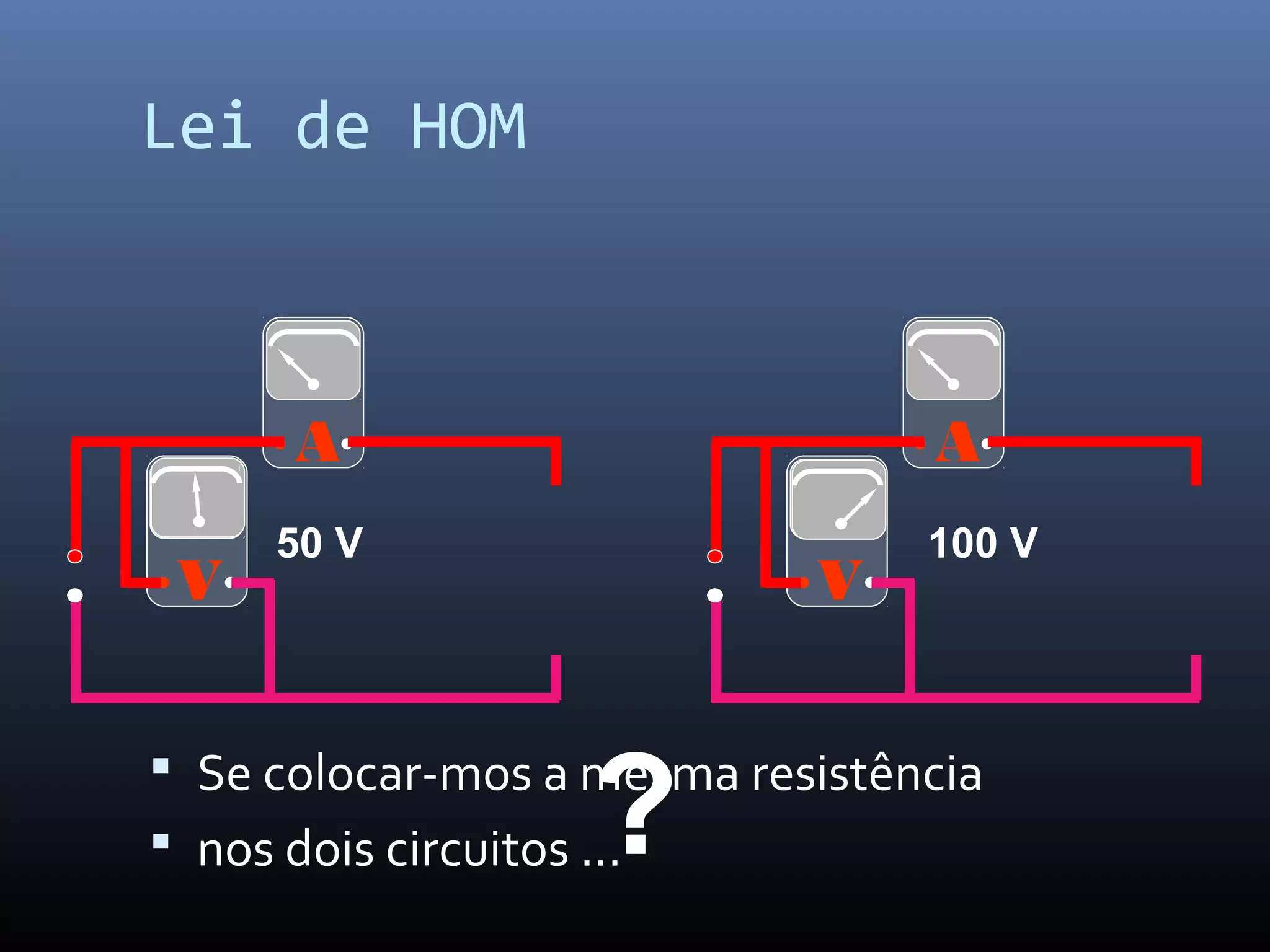

1. Lei de HOM
A A
50 V 100 V
V V
?
 Se colocar-mos a mesma resistência
 nos dois circuitos ...

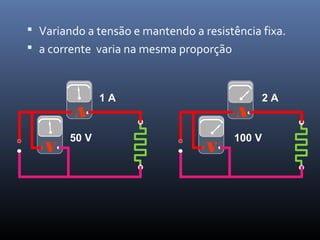

2.  Variando a tensão e mantendo a resistência fixa.
 a corrente varia na mesma proporção
1A 2A
A A
50 V 100 V
V V

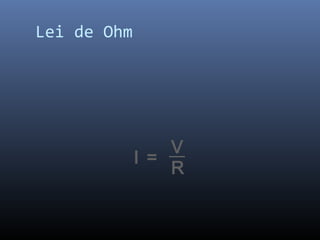

3. Lei de Ohm
V
I =
R

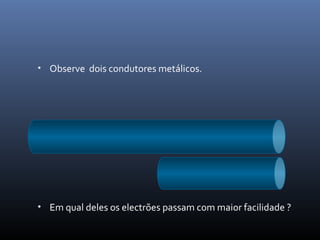

4. • Observe dois condutores metálicos.
• Em qual deles os electrões passam com maior facilidade ?

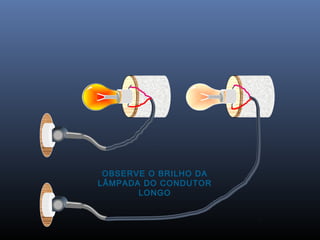

7. OBSERVE O BRILHO DA
LÂMPADA DO CONDUTOR
LONGO

8. QUANTO MAIOR O COMPRIMENTO DO
CONDUTOR MENOR A INTENSIDADE
DE CORRENTE ELÉTRICA
CIRCULANDO POR ELE.

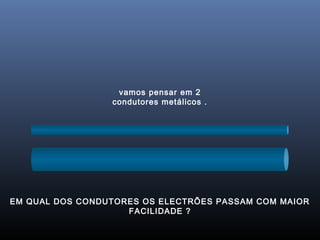

9. vamos pensar em 2
condutores metálicos .
EM QUAL DOS CONDUTORES OS ELECTRÕES PASSAM COM MAIOR
FACILIDADE ?

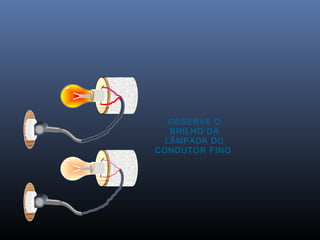

10. OBSERVE O
BRILHO DA
LÂMPADA DO
CONDUTOR FINO

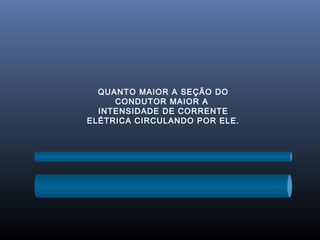

11. QUANTO MAIOR A SEÇÃO DO
CONDUTOR MAIOR A
INTENSIDADE DE CORRENTE
ELÉTRICA CIRCULANDO POR ELE.

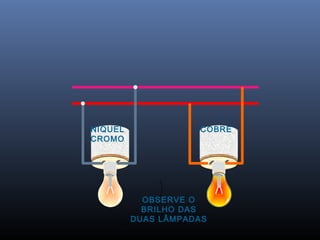

12. NIQUEL COBRE
CROMO
OBSERVE O
BRILHO DAS
DUAS LÂMPADAS

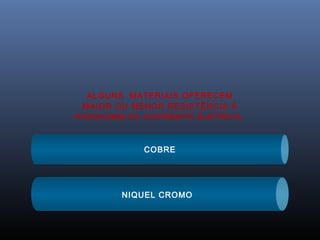

13. ALGUNS MATERIAIS OFERECEM
MAIOR OU MENOR RESISTÊNCIA À
PASSAGEM DA CORRENTE ELÉTRICA.
COBRE
NIQUEL CROMO

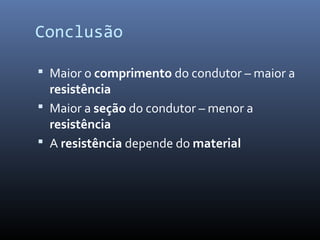

14. Conclusão
 Maior o comprimento do condutor – maior a
resistência
 Maior a seção do condutor – menor a
resistência
 A resistência depende do material

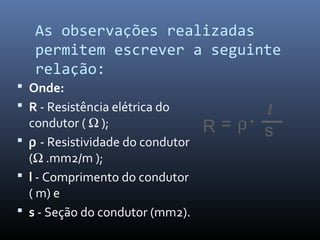

15. As observações realizadas
permitem escrever a seguinte
relação:
 Onde:
 R - Resistência elétrica do l
condutor ( Ω ); R=ρ s
 ρ - Resistividade do condutor
(Ω .mm2/m );
 l - Comprimento do condutor
( m) e
 s - Seção do condutor (mm2).

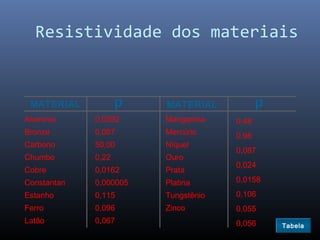

16. Resistividade dos materiais
MATERIAL ρ MATERIAL ρ
Alumínio 0,0292 Manganina 0,48
Bronze 0,067 Mercúrio 0,96
Carbono 50,00 Níquel
0,087
Chumbo 0,22 Ouro
0,024
Cobre 0,0162 Prata
Constantan 0,000005 Platina 0,0158
Estanho 0,115 Tungstênio 0,106
Ferro 0,096 Zinco 0,055
Latão 0,067 0,056 Tabela
