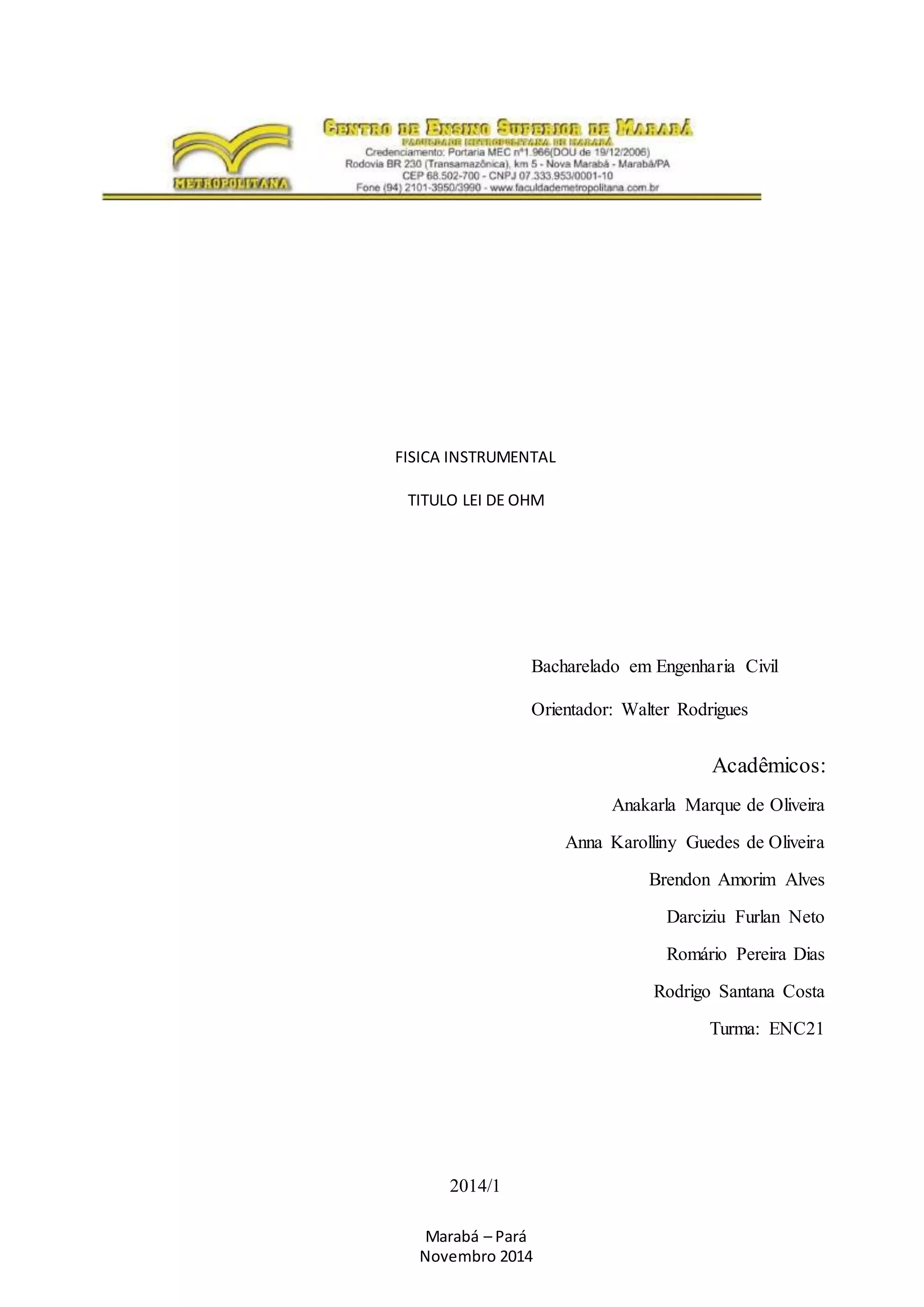

1. FISICA INSTRUMENTAL
TITULO LEI DE OHM
Bacharelado em Engenharia Civil
Orientador: Walter Rodrigues
Acadêmicos:
Anakarla Marque de Oliveira
Anna Karolliny Guedes de Oliveira
Brendon Amorim Alves
Darciziu Furlan Neto
Romário Pereira Dias
Rodrigo Santana Costa
Turma: ENC21
2014/1
Marabá – Pará
Novembro 2014

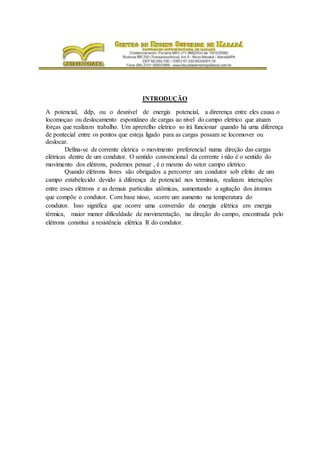

2. INTRODUÇÃO
A potencial, ddp, ou o desnível de energia potencial, a direrença entre eles causa o
locomoçao ou deslocamento espontâneo de cargas ao nivel do campo eletrico que atuam
forças que realizam trabalho. Um aprerelho eletrico so irá funcionar quando há uma diferença
de pontecial entre os pontos que esteja ligado para as cargas possam se locomover ou
deslocar.
Defina-se de corrente eletrica o movimento preferencial numa direção das cargas
elétricas dentre de um condutor. O sentido convencional da corrente i não é o sentido do
movimento dos elétrons, podemos pensar , é o mesmo do vetor campo eletrico.
Quando elétrons livres são obrigados a percorrer um condutor sob efeito de um
campo estabelecido devido à diferença de potencial nos terminais, realizam interações
entre esses elétrons e as demais partículas atômicas, aumentando a agitação dos átomos
que compõe o condutor. Com base nisso, ocorre um aumento na temperatura do
condutor. Isso significa que ocorre uma conversão de energia elétrica em energia
térmica, maior menor dificuldade de movimentação, na direção do campo, encontrada pelo
elétrons constitui a resistência elétrica R do condutor.

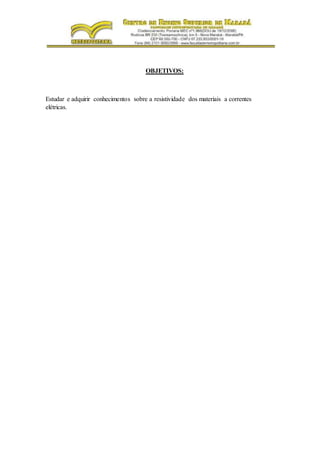

3. OBJETIVOS:
Estudar e adquirir conhecimentos sobre a resistividade dos materiais a correntes
elétricas.

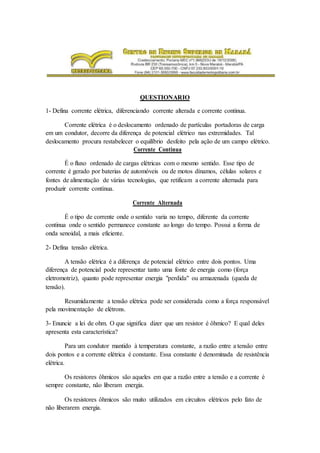

4. QUESTIONARIO
1- Defina corrente elétrica, diferenciando corrente alterada e corrente continua.
Corrente elétrica é o deslocamento ordenado de partículas portadoras de carga
em um condutor, decorre da diferença de potencial elétrico nas extremidades. Tal
deslocamento procura restabelecer o equilíbrio desfeito pela ação de um campo elétrico.
Corrente Continua
É o fluxo ordenado de cargas elétricas com o mesmo sentido. Esse tipo de
corrente é gerado por baterias de automóveis ou de motos dínamos, células solares e
fontes de alimentação de várias tecnologias, que retificam a corrente alternada para
produzir corrente contínua.
Corrente Alternada
É o tipo de corrente onde o sentido varia no tempo, diferente da corrente
continua onde o sentido permanece constante ao longo do tempo. Possui a forma de
onda senoidal, a mais eficiente.
2- Defina tensão elétrica.
A tensão elétrica é a diferença de potencial elétrico entre dois pontos. Uma
diferença de potencial pode representar tanto uma fonte de energia como (força
eletromotriz), quanto pode representar energia "perdida" ou armazenada (queda de
tensão).
Resumidamente a tensão elétrica pode ser considerada como a força responsável
pela movimentação de elétrons.
3- Enuncie a lei de ohm. O que significa dizer que um resistor é ôhmico? E qual deles
apresenta esta característica?
Para um condutor mantido à temperatura constante, a razão entre a tensão entre
dois pontos e a corrente elétrica é constante. Essa constante é denominada de resistência
elétrica.
Os resistores ôhmicos são aqueles em que a razão entre a tensão e a corrente é
sempre constante, não liberam energia.
Os resistores ôhmicos são muito utilizados em circuitos elétricos pelo fato de
não liberarem energia.

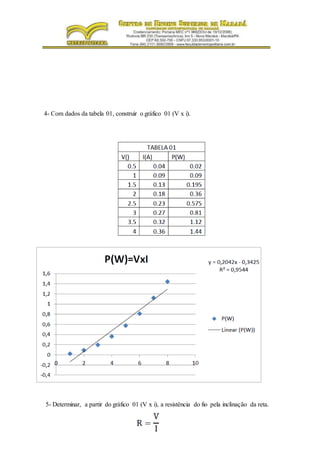

5. 4- Com dados da tabela 01, construir o gráfico 01 (V x i).
5- Determinar, a partir do gráfico 01 (V x i), a resistência do fio pela inclinação da reta.

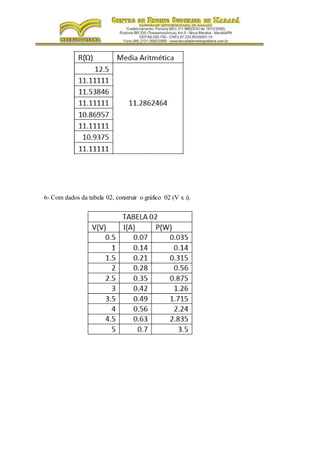

6. 6- Com dados da tabela 02, construir o gráfico 02 (V x i).

7. 7- Determinar, através do gráfico 02 (V x i), a resistência elétrica do fio pela inclinação
da reta.

8. 8- Com dados da tabela 03, construir o gráfico 03 (V x i).
9- Determinar, através do gráfico 03 (V x i), a resistência elétrica do fio pela inclinação
da reta

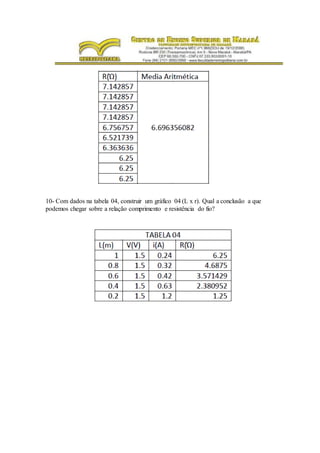

9. 10- Com dados na tabela 04, construir um gráfico 04 (L x r). Qual a conclusão a que
podemos chegar sobre a relação comprimento e resistência do fio?

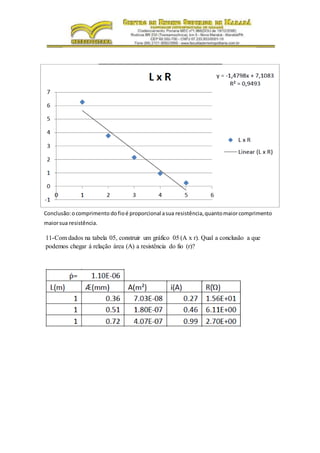

10. Conclusão:ocomprimento dofioé proporcional asua resistência,quantomaiorcomprimento
maiorsua resistência.
11-Com dados na tabela 05, construir um gráfico 05 (A x r). Qual a conclusão a que
podemos chegar á relação área (A) a resistência do fio (r)?

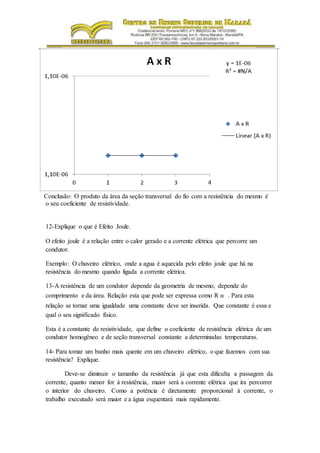

11. Conclusão: O produto da área da seção transversal do fio com a resistência do mesmo é
o seu coeficiente de resistividade.
12-Explique o que é Efeito Joule.
O efeito joule é a relação entre o calor gerado e a corrente elétrica que percorre um
condutor.
Exemplo: O chuveiro elétrico, onde a agua é aquecida pelo efeito joule que há na
resistência do mesmo quando ligada a corrente elétrica.
13-A resistência de um condutor depende da geometria de mesmo, depende do
comprimento e da área. Relação esta que pode ser expressa como R α . Para esta
relação se tornar uma igualdade uma constante deve ser inserida. Que constante é essa e
qual o seu significado físico.
Esta é a constante de resistividade, que define o coeficiente de resistência elétrica de um
condutor homogêneo e de seção transversal constante a determinadas temperaturas.
14- Para tomar um banho mais quente em um chuveiro elétrico, o que fazemos com sua
resistência? Explique.
Deve-se diminuir o tamanho da resistência já que esta dificulta a passagem da
corrente, quanto menor for à resistência, maior será a corrente elétrica que ira percorrer
o interior do chuveiro. Como a potência é diretamente proporcional à corrente, o
trabalho executado será maior e a água esquentará mais rapidamente.

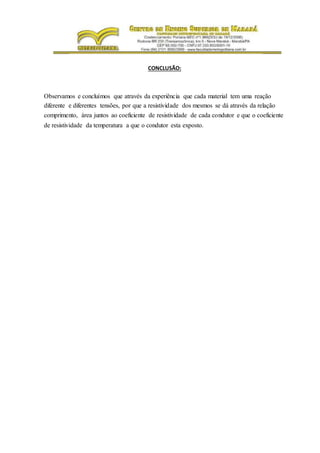

12. CONCLUSÃO:
Observamos e concluímos que através da experiência que cada material tem uma reação
diferente e diferentes tensões, por que a resistividade dos mesmos se dá através da relação
comprimento, área juntos ao coeficiente de resistividade de cada condutor e que o coeficiente
de resistividade da temperatura a que o condutor esta exposto.
