1. Corrente elétrica: 1ª Lei de Ohm
Resistência elétrica
2ª série
Aula 2
2º bimestre
Física
Etapa Ensino Médio

2. ● Eletrodinâmica.
● Identificar as características de
um resistor.
● Compreender o Efeito Joule.
● Definir a 1ª Lei de Ohm.
● Analisar o comportamento de
resistores ôhmicos e não
ôhmicos.
Conteúdo Objetivos

3. Para começar
Brainstorm com post-its.
Em grupos de até 5 integrantes,
escrevam em post-its os aparelhos do
seu cotidiano que transformam energia
elétrica em energia térmica. Na
sequência, colem os post-its em um
mural.

4. Para começar
Em seguida, identifique os componentes dos aparelhos listados e
registrem em seus cadernos a função de cada um deles.
Comecem!
(5 minutos)
Após essa etapa, vire-se e converse
com seus colegas!

5. Foco no conteúdo
Resistor e Efeito Joule
ou

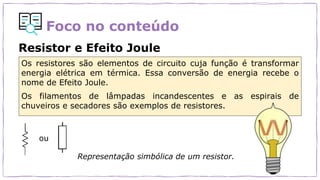

Representação simbólica de um resistor.
Os resistores são elementos de circuito cuja função é transformar
energia elétrica em térmica. Essa conversão de energia recebe o
nome de Efeito Joule.
Os filamentos de lâmpadas incandescentes e as espirais de
chuveiros e secadores são exemplos de resistores.

6. Foco no conteúdo
Resistência elétrica e 1ª Lei de Ohm

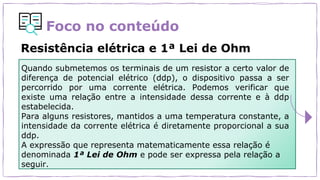

Quando submetemos os terminais de um resistor a certo valor de
diferença de potencial elétrico (ddp), o dispositivo passa a ser
percorrido por uma corrente elétrica. Podemos verificar que
existe uma relação entre a intensidade dessa corrente e à ddp
estabelecida.
Para alguns resistores, mantidos a uma temperatura constante, a
intensidade da corrente elétrica é diretamente proporcional a sua
ddp.
A expressão que representa matematicamente essa relação é
denominada 1ª Lei de Ohm e pode ser expressa pela relação a
seguir.

7. Foco no conteúdo
Resistência elétrica e 1ª Lei de Ohm
R é uma constante de proporcionalidade
denominada resistência.
A resistência é uma característica dos resistores.
1ª Lei de Ohm

8. Foco no conteúdo
Resistência elétrica e 1ª Lei de Ohm
Os resistores que obedecem à 1ª Lei de Ohm são chamados de
resistores ôhmicos. Nesses resistores, se alterarmos a ddp U, a
intensidade da corrente elétrica também se modificará; contudo, a
resistência elétrica permanecerá constante. Essa relação pode ser

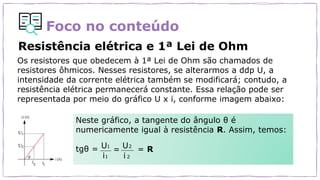

representada por meio do gráfico U x i, conforme imagem abaixo:
Neste gráfico, a tangente do ângulo θ é
numericamente igual à resistência R. Assim, temos:
tgθ =
i i
U
1
U2
=
i
1
i 2
= R

9. Na prática

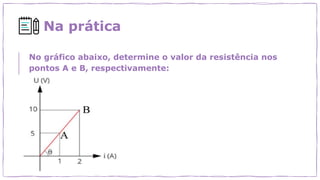

No gráfico abaixo, determine o valor da resistência nos
pontos A e B, respectivamente:

10. Na prática Correção

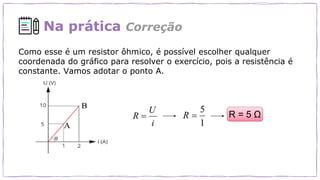

Como esse é um resistor ôhmico, é possível escolher qualquer
coordenada do gráfico para resolver o exercício, pois a resistência é
constante. Vamos adotar o ponto A.
R = 5 Ω

11. Foco no conteúdo
Resistência elétrica e 1ª Lei de Ohm

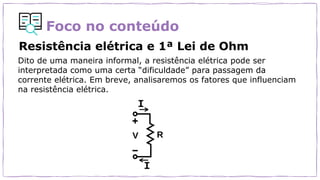

Dito de uma maneira informal, a resistência elétrica pode ser
interpretada como uma certa “dificuldade” para passagem da
corrente elétrica. Em breve, analisaremos os fatores que influenciam
na resistência elétrica.

12. Foco no conteúdo
Resistores não ôhmicos
Existem resistores que apresentam resistências variáveis. Esses
dispositivos são denominados como resistores não ôhmicos. Por

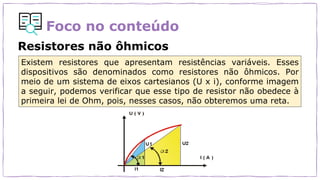

meio de um sistema de eixos cartesianos (U x i), conforme imagem
a seguir, podemos verificar que esse tipo de resistor não obedece à
primeira lei de Ohm, pois, nesses casos, não obteremos uma reta.

13. Na prática
2 - Um resistor ôhmico é percorrido por uma corrente
elétrica de intensidade 5,0 A quando submetido a uma ddp
de 100 V. Determine:
a. a resistência elétrica do resistor;
b. a intensidade de corrente que percorre o resistor quando
submetido a uma ddp de 250 V.

14. Na prática Correção

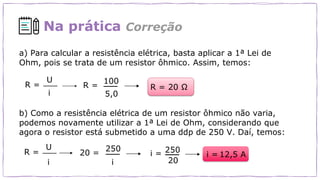

a) Para calcular a resistência elétrica, basta aplicar a 1ª Lei de
Ohm, pois se trata de um resistor ôhmico. Assim, temos:
R =
U
i
100
5,0
R = 20 Ω
b) Como a resistência elétrica de um resistor ôhmico não varia,
podemos novamente utilizar a 1ª Lei de Ohm, considerando que
agora o resistor está submetido a uma ddp de 250 V. Daí, temos:
20 =
250
i =
20
12,5 A
R =
R =
U
i i
250
i =

15. Aplicando
A 1ª Lei de Ohm pode ser verificada no applet, disponível no endereço
abaixo:
https://phet.colorado.edu/sims/html/ohms-law/latest/ohms-
law_pt_BR.html
Responda às perguntas:
a) O que ocorre com a corrente elétrica
e a tensão elétrica ao variar a
resistência?
b) O que ocorre com a corrente
elétrica e a resistência elétrica ao
variar a tensão?

16. Aplicando
1ª Lei de Ohm

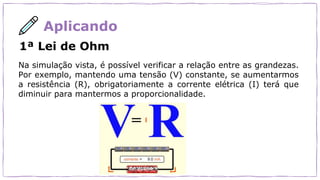

Na simulação vista, é possível verificar a relação entre as grandezas.
Por exemplo, mantendo uma tensão (V) constante, se aumentarmos
a resistência (R), obrigatoriamente a corrente elétrica (I) terá que
diminuir para mantermos a proporcionalidade.

17. O que aprendemos hoje?
● Identificamos as características de um resistor.
● Compreendemos o Efeito Joule.
● Definimos a 1ª Lei de Ohm.
● Analisamos o comportamento de resistores ôhmicos e
não ôhmicos.

18. Referências

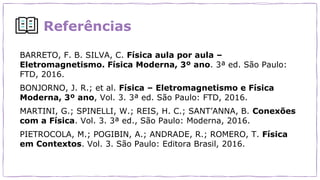

BARRETO, F. B. SILVA, C. Física aula por aula –
