O documento lista determinações analíticas realizadas em diferentes pontos do processo de extração e tratamento de caldo para controle de parâmetros como pH, condutividade, sílica, ferro, dureza total, alcalinidade total, cloro residual e açúcar, visando monitorar possíveis corrosões nos equipamentos e aspectos físicos da água.

1. Água da ETA, Água da
Caldeira e Vapor
Safra 17/18
Polo Araguaia
Março/2017

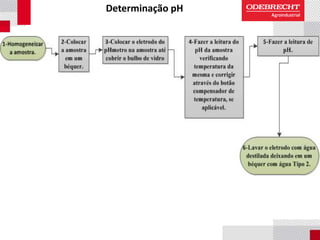

2. Determinação pH

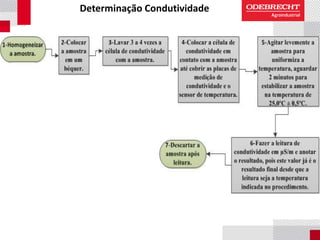

3. Determinação Condutividade

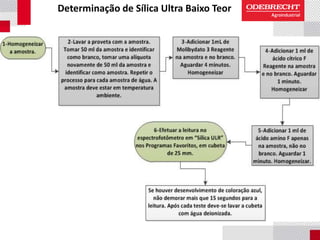

4. Determinação de Sílica Ultra Baixo Teor

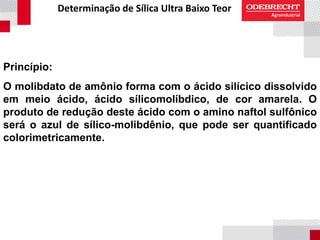

5. Determinação de Sílica Ultra Baixo Teor
Princípio:
O molibdato de amônio forma com o ácido silícico dissolvido
em meio ácido, ácido sílicomolíbdico, de cor amarela. O
produto de redução deste ácido com o amino naftol sulfônico
será o azul de sílico-molibdênio, que pode ser quantificado
colorimetricamente.

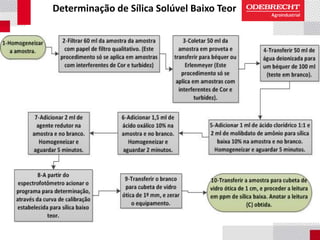

6. Determinação de Sílica Solúvel Baixo Teor

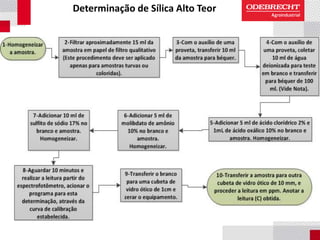

7. Determinação de Sílica Alto Teor

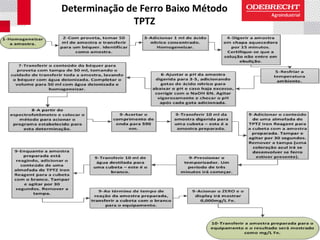

8. Determinação de Ferro Baixo Método
TPTZ

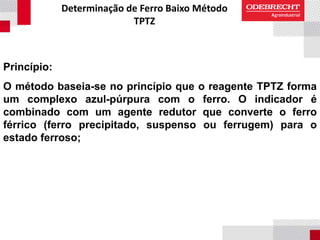

9. Determinação de Ferro Baixo Método
TPTZ
Princípio:
O método baseia-se no princípio que o reagente TPTZ forma
um complexo azul-púrpura com o ferro. O indicador é
combinado com um agente redutor que converte o ferro
férrico (ferro precipitado, suspenso ou ferrugem) para o
estado ferroso;

10. Determinação de Ferro Total Método
FerroZine

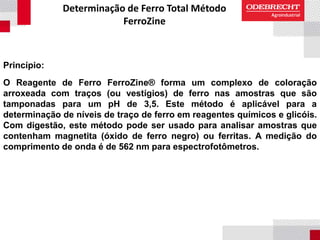

11. Determinação de Ferro Total Método
FerroZine
Princípio:
O Reagente de Ferro FerroZine® forma um complexo de coloração
arroxeada com traços (ou vestígios) de ferro nas amostras que são
tamponadas para um pH de 3,5. Este método é aplicável para a
determinação de níveis de traço de ferro em reagentes químicos e glicóis.
Com digestão, este método pode ser usado para analisar amostras que
contenham magnetita (óxido de ferro negro) ou ferritas. A medição do
comprimento de onda é de 562 nm para espectrofotômetros.

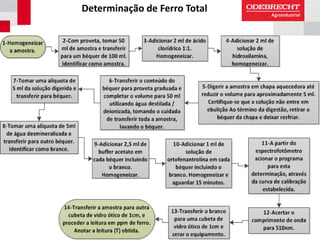

12. Determinação de Ferro Total

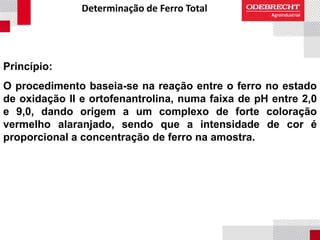

13. Determinação de Ferro Total
Princípio:
O procedimento baseia-se na reação entre o ferro no estado
de oxidação II e ortofenantrolina, numa faixa de pH entre 2,0
e 9,0, dando origem a um complexo de forte coloração
vermelho alaranjado, sendo que a intensidade de cor é
proporcional a concentração de ferro na amostra.

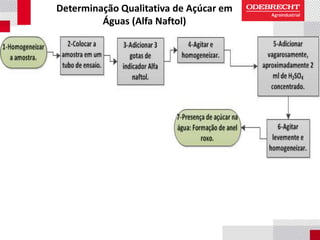

14. Determinação Qualitativa de Açúcar em
Águas (Alfa Naftol)

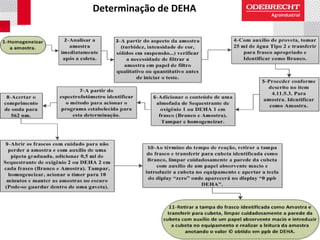

15. Determinação de DEHA

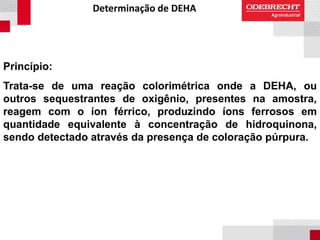

16. Determinação de DEHA
Princípio:
Trata-se de uma reação colorimétrica onde a DEHA, ou
outros sequestrantes de oxigênio, presentes na amostra,
reagem com o íon férrico, produzindo íons ferrosos em
quantidade equivalente à concentração de hidroquinona,
sendo detectado através da presença de coloração púrpura.

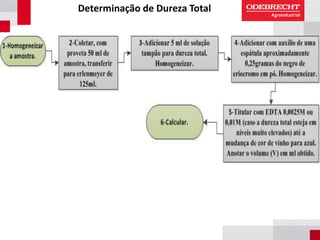

17. Determinação de Dureza Total

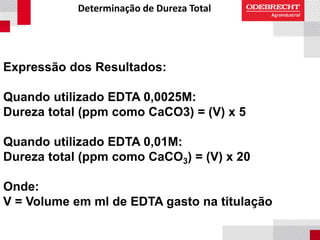

18. Determinação de Dureza Total
Expressão dos Resultados:
Quando utilizado EDTA 0,0025M:
Dureza total (ppm como CaCO3) = (V) x 5
Quando utilizado EDTA 0,01M:
Dureza total (ppm como CaCO3) = (V) x 20
Onde:
V = Volume em ml de EDTA gasto na titulação

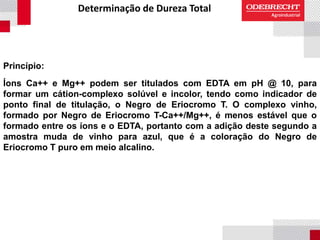

19. Determinação de Dureza Total
Princípio:
Íons Ca++ e Mg++ podem ser titulados com EDTA em pH @ 10, para
formar um cátion-complexo solúvel e incolor, tendo como indicador de
ponto final de titulação, o Negro de Eriocromo T. O complexo vinho,
formado por Negro de Eriocromo T-Ca++/Mg++, é menos estável que o
formado entre os íons e o EDTA, portanto com a adição deste segundo a
amostra muda de vinho para azul, que é a coloração do Negro de
Eriocromo T puro em meio alcalino.

20. Determinação de Alcalinidade Total

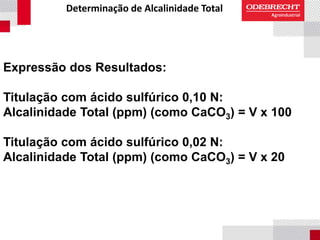

21. Determinação de Alcalinidade Total
Expressão dos Resultados:
Titulação com ácido sulfúrico 0,10 N:
Alcalinidade Total (ppm) (como CaCO3) = V x 100
Titulação com ácido sulfúrico 0,02 N:
Alcalinidade Total (ppm) (como CaCO3) = V x 20

22. Determinação de Alcalinidade Total
Princípio:
Alcalinidade de uma amostra de água é dada, principalmente,
por íons HCO 3-, CO3-- e OH- que podem ser titulados
através de uma reação de neutralização com um ácido na
presença de metil orange como indicador, que muda sua cor
de laranja para salmão em pH = 4,3.

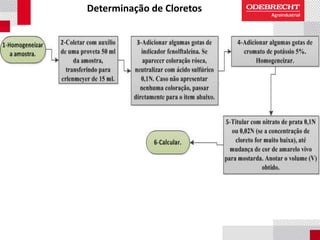

23. Determinação de Cloretos

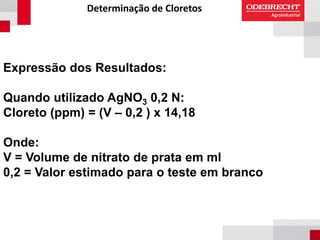

24. Determinação de Cloretos
Expressão dos Resultados:
Quando utilizado AgNO3 0,2 N:
Cloreto (ppm) = (V – 0,2 ) x 14,18
Onde:
V = Volume de nitrato de prata em ml
0,2 = Valor estimado para o teste em branco

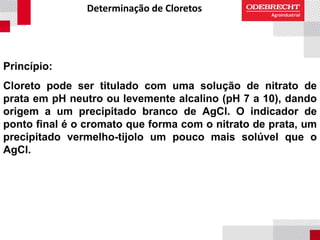

25. Determinação de Cloretos
Princípio:
Cloreto pode ser titulado com uma solução de nitrato de
prata em pH neutro ou levemente alcalino (pH 7 a 10), dando
origem a um precipitado branco de AgCl. O indicador de
ponto final é o cromato que forma com o nitrato de prata, um
precipitado vermelho-tijolo um pouco mais solúvel que o
AgCl.

26. Determinação de Cloro

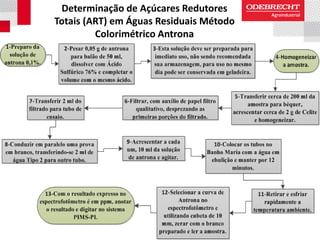

27. Determinação de Açúcares Redutores
Totais (ART) em Águas Residuais Método
Colorimétrico Antrona

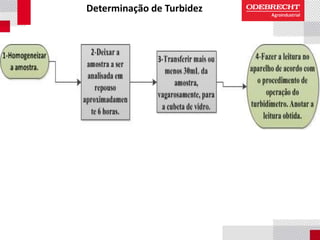

28. Determinação de Turbidez

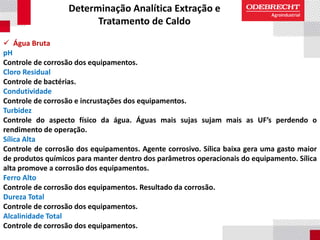

29. Determinação Analítica Extração e
Tratamento de Caldo
 Água Bruta
pH
Controle de corrosão dos equipamentos.
Cloro Residual
Controle de bactérias.
Condutividade
Controle de corrosão e incrustações dos equipamentos.
Turbidez
Controle do aspecto físico da água. Águas mais sujas sujam mais as UF’s perdendo o
rendimento de operação.
Sílica Alta
Controle de corrosão dos equipamentos. Agente corrosivo. Sílica baixa gera uma gasto maior
de produtos químicos para manter dentro dos parâmetros operacionais do equipamento. Sílica
alta promove a corrosão dos equipamentos.
Ferro Alto
Controle de corrosão dos equipamentos. Resultado da corrosão.
Dureza Total
Controle de corrosão dos equipamentos.
Alcalinidade Total
Controle de corrosão dos equipamentos.

30. Determinação Analítica Extração e
Tratamento de Caldo
 Água de Alimentação da Osmose
pH
Controle de corrosão dos equipamentos.
Turbidez
Controle do aspecto físico da água. Águas mais sujas sujam mais as OR’s perdendo o
rendimento de operação.
Condutividade
Controle de corrosão e incrustações dos equipamentos.
Dureza Total
Controle de corrosão dos equipamentos.
Sílica Alta
Controle de corrosão dos equipamentos. Agente corrosivo.
Ferro TPTZ
Controle de corrosão dos equipamentos. Resultado da corrosão.
Cloro Residual
Controle de bactérias.
Alcalinidade Total
Controle de corrosão dos equipamentos.

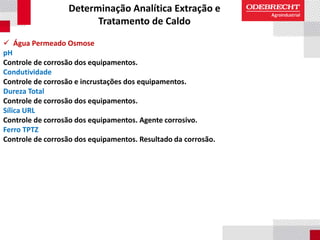

31. Determinação Analítica Extração e
Tratamento de Caldo
 Água Permeado Osmose
pH
Controle de corrosão dos equipamentos.
Condutividade
Controle de corrosão e incrustações dos equipamentos.
Dureza Total
Controle de corrosão dos equipamentos.
Sílica URL
Controle de corrosão dos equipamentos. Agente corrosivo.
Ferro TPTZ
Controle de corrosão dos equipamentos. Resultado da corrosão.

32. Determinação Analítica Extração e
Tratamento de Caldo
 Água Rejeito Osmose
pH
Controle de corrosão dos equipamentos.
Condutividade
Controle de corrosão e incrustações dos equipamentos.
Dureza Total
Controle de corrosão dos equipamentos.
Sílica Alta
Controle de corrosão dos equipamentos. Agente corrosivo.
Ferro Alto
Controle de corrosão dos equipamentos. Resultado da corrosão.
 Água Leito Misto
pH
Controle de corrosão dos equipamentos.
Condutividade
Controle de corrosão e incrustações dos equipamentos.
Sílica URL
Controle de corrosão dos equipamentos. Agente corrosivo.
Ferro TPTZ
Controle de corrosão dos equipamentos. Resultado da corrosão.

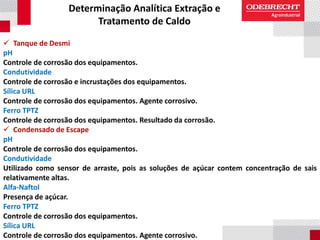

33. Determinação Analítica Extração e
Tratamento de Caldo
 Tanque de Desmi
pH
Controle de corrosão dos equipamentos.
Condutividade
Controle de corrosão e incrustações dos equipamentos.
Sílica URL
Controle de corrosão dos equipamentos. Agente corrosivo.
Ferro TPTZ
Controle de corrosão dos equipamentos. Resultado da corrosão.
 Condensado de Escape
pH
Controle de corrosão dos equipamentos.
Condutividade
Utilizado como sensor de arraste, pois as soluções de açúcar contem concentração de sais
relativamente altas.
Alfa-Naftol
Presença de açúcar.
Ferro TPTZ
Controle de corrosão dos equipamentos.
Sílica URL
Controle de corrosão dos equipamentos. Agente corrosivo.

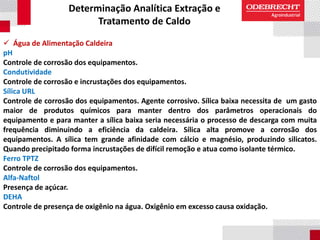

34. Determinação Analítica Extração e
Tratamento de Caldo
 Água de Alimentação Caldeira
pH
Controle de corrosão dos equipamentos.
Condutividade
Controle de corrosão e incrustações dos equipamentos.
Sílica URL
Controle de corrosão dos equipamentos. Agente corrosivo. Sílica baixa necessita de um gasto
maior de produtos químicos para manter dentro dos parâmetros operacionais do
equipamento e para manter a sílica baixa seria necessária o processo de descarga com muita
frequência diminuindo a eficiência da caldeira. Sílica alta promove a corrosão dos
equipamentos. A sílica tem grande afinidade com cálcio e magnésio, produzindo silicatos.
Quando precipitado forma incrustações de difícil remoção e atua como isolante térmico.
Ferro TPTZ
Controle de corrosão dos equipamentos.
Alfa-Naftol
Presença de açúcar.
DEHA
Controle de presença de oxigênio na água. Oxigênio em excesso causa oxidação.

35. Determinação Analítica Extração e
Tratamento de Caldo
 Água da Caldeira
pH
Controle de corrosão dos equipamentos.
Condutividade
Utilizado como sensor de arraste, pois as soluções de açúcar contem concentração de sais
relativamente altas.
Alfa-Naftol
Presença de açúcar.
Ferro TPTZ
Controle de corrosão dos equipamentos.
Sílica URL
Controle de corrosão dos equipamentos. Agente corrosivo.

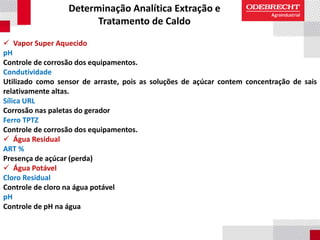

36. Determinação Analítica Extração e
Tratamento de Caldo
 Vapor Super Aquecido
pH
Controle de corrosão dos equipamentos.
Condutividade
Utilizado como sensor de arraste, pois as soluções de açúcar contem concentração de sais
relativamente altas.
Sílica URL
Corrosão nas paletas do gerador
Ferro TPTZ
Controle de corrosão dos equipamentos.
 Água Residual
ART %
Presença de açúcar (perda)
 Água Potável
Cloro Residual
Controle de cloro na água potável
pH
Controle de pH na água

37. Determinação Analítica Extração e
Tratamento de Caldo
 Água Ultra Filtrada
pH
Controle de corrosão dos equipamentos.
Condutividade
Controle de corrosão e incrustações dos equipamentos.
Turbidez
Controle de sólidos suspensos
Cloro Residual
Controle de cloro na água potável
 Água ETALG
pH
Controle de corrosão dos equipamentos da ETALG.

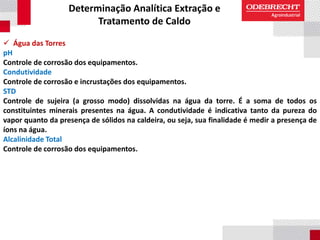

38. Determinação Analítica Extração e
Tratamento de Caldo
 Água das Torres
pH
Controle de corrosão dos equipamentos.
Condutividade
Controle de corrosão e incrustações dos equipamentos.
STD
Controle de sujeira (a grosso modo) dissolvidas na água da torre. É a soma de todos os
constituintes minerais presentes na água. A condutividade é indicativa tanto da pureza do
vapor quanto da presença de sólidos na caldeira, ou seja, sua finalidade é medir a presença de
íons na água.
Alcalinidade Total
Controle de corrosão dos equipamentos.

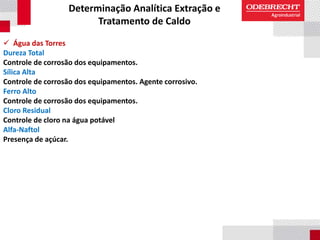

39. Determinação Analítica Extração e
Tratamento de Caldo
 Água das Torres
Dureza Total
Controle de corrosão dos equipamentos.
Sílica Alta
Controle de corrosão dos equipamentos. Agente corrosivo.
Ferro Alto
Controle de corrosão dos equipamentos.
Cloro Residual
Controle de cloro na água potável
Alfa-Naftol
Presença de açúcar.

40. Obrigado!
