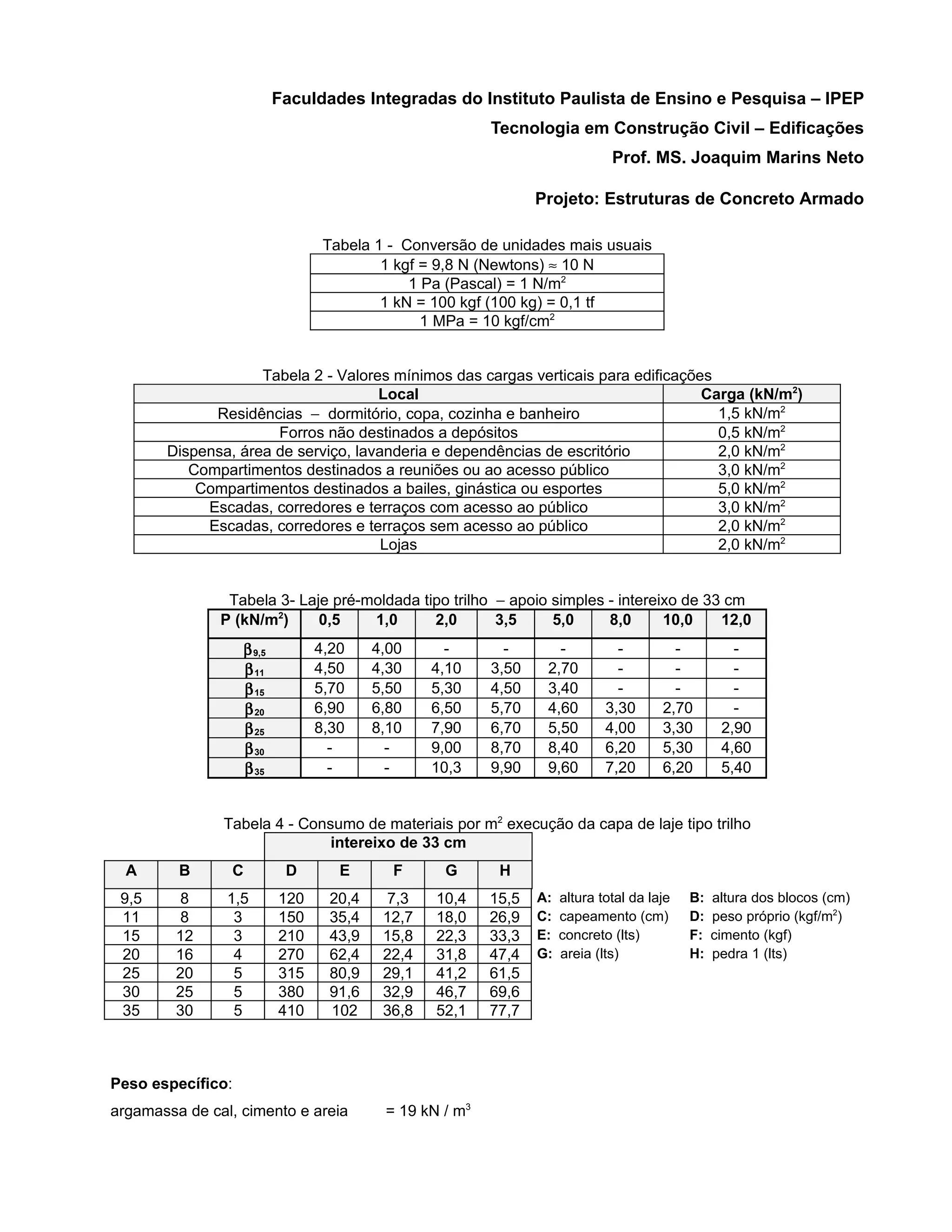

Faculdades Integradas do Instituto Paulista de Ensino e Pesquisa – IPEP
                                                          Tecnologia em Construção Civil – Edificações
                                                                               Prof. MS. Joaquim Marins Neto

                                                                 Projeto: Estruturas de Concreto Armado

                                  Tabela 1 - Conversão de unidades mais usuais
                                          1 kgf = 9,8 N (Newtons) ≈ 10 N
                                              1 Pa (Pascal) = 1 N/m2
                                          1 kN = 100 kgf (100 kg) = 0,1 tf
                                                1 MPa = 10 kgf/cm2


                    Tabela 2 - Valores mínimos das cargas verticais para edificações
                                     Local                                         Carga (kN/m2)
             Residências − dormitório, copa, cozinha e banheiro                      1,5 kN/m2
                      Forros não destinados a depósitos                              0,5 kN/m2
       Dispensa, área de serviço, lavanderia e dependências de escritório            2,0 kN/m2
          Compartimentos destinados a reuniões ou ao acesso público                  3,0 kN/m2
           Compartimentos destinados a bailes, ginástica ou esportes                 5,0 kN/m2
            Escadas, corredores e terraços com acesso ao público                     3,0 kN/m2
            Escadas, corredores e terraços sem acesso ao público                     2,0 kN/m2
                                      Lojas                                          2,0 kN/m2


                Tabela 3- Laje pré-moldada tipo trilho − apoio simples - intereixo de 33 cm
               P (kN/m2)     0,5    1,0      2,0       3,5     5,0     8,0      10,0    12,0
                   β 9,5         4,20     4,00      -       -       -           -         -          -
                   β 11          4,50     4,30    4,10    3,50    2,70          -         -          -
                   β 15          5,70     5,50    5,30    4,50    3,40          -         -          -
                   β 20          6,90     6,80    6,50    5,70    4,60        3,30      2,70         -
                   β 25          8,30     8,10    7,90    6,70    5,50        4,00      3,30       2,90
                   β 30            -        -     9,00    8,70    8,40        6,20      5,30       4,60
                   β 35            -        -     10,3    9,90    9,60        7,20      6,20       5,40


               Tabela 4 - Consumo de materiais por m2 execução da capa de laje tipo trilho
                              intereixo de 33 cm
  A      B         C        D       E       F      G       H
 9,5      8     1,5        120     20,4    7,3    10,4    15,5   A:   altura total da laje   B:   altura dos blocos (cm)
 11       8      3         150     35,4    12,7   18,0    26,9   C:   capeamento (cm)        D:   peso próprio (kgf/m2)
 15      12      3         210     43,9    15,8   22,3    33,3   E:   concreto (lts)         F:   cimento (kgf)
 20      16      4         270     62,4    22,4   31,8    47,4   G:   areia (lts)            H:   pedra 1 (lts)
 25      20      5         315     80,9    29,1   41,2    61,5
 30      25      5         380     91,6    32,9   46,7    69,6
 35      30      5         410     102     36,8   52,1    77,7



Peso específico:
argamassa de cal, cimento e areia          = 19 kN / m3
Estruturas de Concreto Armado

concreto armado                                    = 25 kN / m3
cedro                                              = 5 kN / m3
mármore                                            = 28 kN / m3


                                                                     l
                                                             d≥
                                                                  ψ2 × ψ3
                        Tabela 5 - Valores de ψ2                                                Tabela 6 - Valores de ψ3
                        VIGAS                          ψ2                                       AÇO                 ψ3
  • simplesmente apoiadas                              1,0                                     • CA-25              25
  • contínuas                                          1,2                                     • CA-40              20
  • duplamente engastadas                              1,7                                     • CA-50              17
  • em balanço                                         0,5                                     • CA-60              15


Resistência de cálculo do concreto à compressão:                     fcd = fck/γc = fck/1,4;

Resistência de cálculo do aço à tração:                              fyd = fyk/γs = fyk/1,15;

Md = 1,4 x Mmáx

                                Md
dmín =
                    (
           b w .fcd 0,68.0,628 − 0,272.0,628 2     )
H = dmín + 5cm

              Md
KMD =
          b w .d2.fcd

          Md
As =
       K z .d.fyd

Área mínima de aço:

0,25% bw h                     aço CA-25 ou CA-32;
0,15% bw h                     aço CA-40, CA-50 ou CA-60”.


      As
N=           (número de barras a serem adotadas)
     A barra




Tabela 7 - Valores para cálculo de armadura longitudinal de seções retangulares
    KMD               KX          KZ        EC           ES             KMD           KX            KZ       EC            ES
   0,0100           0,0148      0,9941    0,1502       10,0000         0,2050       0,3506        0,8597   3,5000        6,4814

                                                                                                                                  2
Estruturas de Concreto Armado

   0,0200   0,0298    0,9881   0,3068   10,0000   0,2100    0,3609   0,8556   3,5000     6,1971
   0,0300   0,0449    0,9820   0,4704   10,0000   0,2150    0,3714   0,8515   3,5000     5,9255
   0,0400   0,0603    0,9759   0,6414   10,0000   0,2200    0,3819   0,8473   3,5000     5,6658
   0,0500   0,0758    0,9697   0,8205   10,0000   0,2250    0,3925   0,8430   3,5000     5,4170
   0,0550   0,0836    0,9665   0,9133   10,0000   0,2300    0,4033   0,8387   3,5000     5,1785
   0,0600   0,0916    0,9634   1,0083   10,0000   0,2350    0,4143   0,8343   3,5000     4,9496
   0,0650   0,0995    0,9602   1,1056   10,0000   0,2400    0,4253   0,8299   3,5000     4,7297
   0,0700   0,1076    0,9570   1,2054   10,0000   0,2450    0,4365   0,8254   3,5000     4,5181
   0,0750   0,1156    0,9537   1,3077   10,0000   0,2500    0,4479   0,8208   3,5000     4,3144
   0,0800   0,1238    0,9505   1,4126   10,0000   0,2550    0,4594   0,8162   3,5000     4,1181
   0,0850   0,1320    0,9472   1,5203   10,0000   0,2600    0,4711   0,8115   3,5000     3,9287
   0,0900   0,1403    0,9439   1,6308   10,0000   0,2650    0,4830   0,8068   3,5000     3,7459
   0,0950   0,1485    0,9406   1,7444   10,0000   0,2700    0,4951   0,8020   3,5000     3,5691
   0,1000   0,1569    0,9372   1,8611   10,0000   0,2750    0,5074   0,7970   3,5000     3,3981
   0,1050   0,1654    0,9339   1,9810   10,0000   0,2800    0,5199   0,7921   3,5000     3,2324
   0,1100   0,1739    0,9305   2,1044   10,0000   0,2850    0,5326   0,7870   3,5000     3,0719
   0,1150   0,1824    0,9270   2,2314   10,0000   0,2900    0,5455   0,7818   3,5000     2,9162
   0,1200   0,1911    0,9236   2,3621   10,0000   0,2950    0,5586   0,7765   3,5000     2,7649
   0,1250   0,1998    0,9201   2,4967   10,0000   0,3000    0,5721   0,7712   3,5000     2,6179
   0,1300   0,2086    0,9166   2,6355   10,0000   0,3050    0,5858   0,7657   3,5000     2,4748
   0,1350   0,2175    0,9130   2,7786   10,0000   0,3100    0,5998   0,7601   3,5000     2,3355
   0,1400   0,2264    0,9094   2,9263   10,0000   0,3150    0,6141   0,7544   3,5000     2,1997
   0,1450   0,2354    0,9058   3,0787   10,0000   0,3200    0,6287   0,7485   3,5000     2,0672
   0,1500   0,2445    0,9022   3,2363   10,0000   0,3300    0,6590   0,7364   3,5000     1,8100
   0,1550   0,2536    0,8985   3,3391   10,0000   0,3400    0,6910   0,7236   3,5000     1,5652
   0,1600   0,2630    0,8948   3,5000   9,8104    0,3500    0,7249   0,7100   3,5000     1,3283
   0,1650   0,2723    0,8911   3,5000   9,3531    0,3600    0,7612   0,6955   3,5000     1,0983
   0,1700   0,2818    0,8873   3,5000   8,9222    0,3700    0,8003   0,6799   3,5000     0,8732
   0,1750   0,2913    0,8835   3,5000   8,5154    0,3800    0,8433   0,6627   3,5000     0,6506
   0,1800   0,3009    0,8796   3,5000   8,3106
   0,1850   0,3106    0,8757   3,5000   7,7662
   0,1900   0,3205    0,8718   3,5000   7,4204
   0,1950   0,3305    0,8678   3,5000   7,0919
   0,2000   0,3405    0,8638   3,5000   6,7793

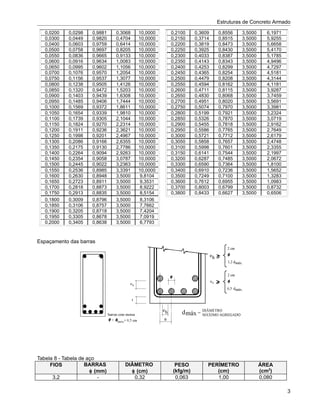

Espaçamento das barras




Tabela 8 - Tabela de aço
     FIOS           BARRAS        DIÂMETRO         PESO          PERÍMETRO             ÁREA
                      φ (mm)        φ (cm)        (kfg/m)           (cm)               (cm2)
      3,2                -           0,32          0,063            1,00               0,080

                                                                                                  3
Estruturas de Concreto Armado

     4,0                     -                 0,40      0,100   1,25            0,125
     5,5                   5,5                 0,55      0,186   1,73            0,240
     6,3                6,3 (1/4")             0,63      0,248   2,00            0,315
     8,0               8,0 (5/16")             0,80      0,393   2,50            0,500
     10,0              10,0 (3/8")              1,0      0,624   3,15            0,800
      -                12,5 (1/2")             1,25      0,988   4,00            1,250
      -                16,0 (5/8")             1,60      1,570   5,00            2,000
      -                20,0 (3/4")              2,0      2,480   6,30            3,150
      -                22,5 (7/8")             2,25      3,120   7,10            4,000
      -                 25,0 (1")              2,50      3,930   8,00            5,000
      -                32,0 (1,25")            3,20      6,240   10,0            8,000

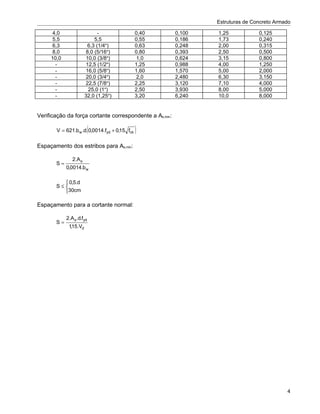

Verificação da força cortante correspondente a As,min:

                           (
       V = 621.b w .d. 0,0014.fyd + 0,15 fck   )
Espaçamento dos estribos para As,min:

               2.A φ
       S=
            0,0014.b w

          0,5.d
       S≤
         30cm

Espaçamento para a cortante normal:

            2.A φ .d.fyd
       S=
             1,15.Vd




                                                                                            4

Estrut concreto texto(calcvigas)02
