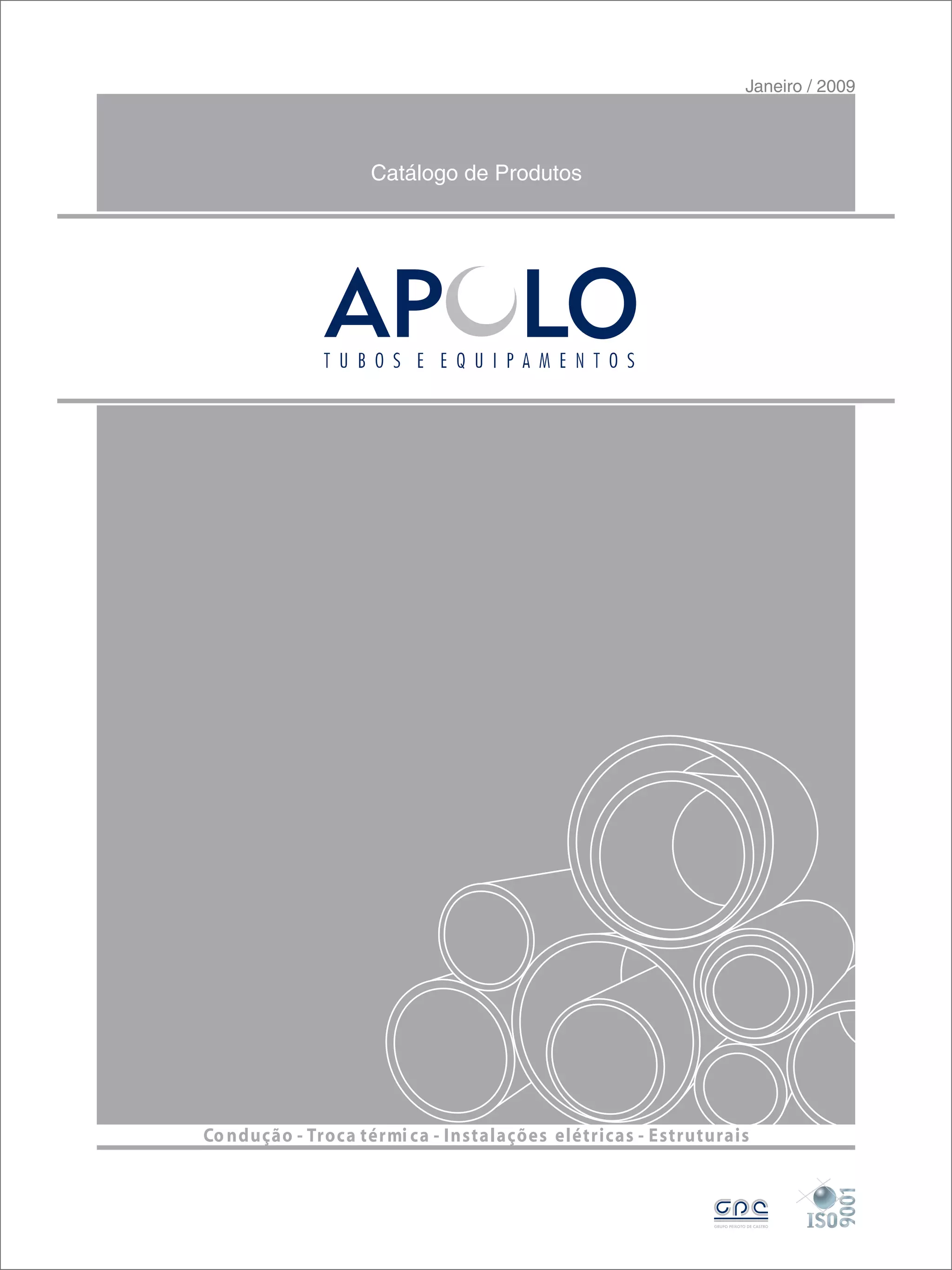

1. Janeiro / 2009
Catálogo de Produtos
Co ndução - Troca térmi ca - Instalações elétricas - Estruturais
Julho 2008

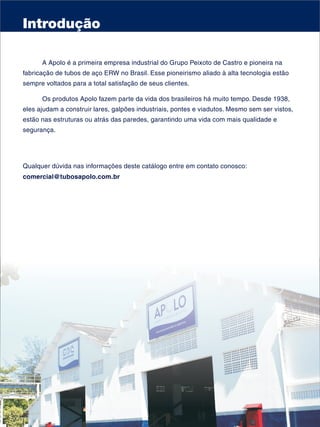

2. Introdução
A Apolo é a primeira empresa industrial do Grupo Peixoto de Castro e pioneira na
fabricação de tubos de aço ERW no Brasil. Esse pioneirismo aliado à alta tecnologia estão
sempre voltados para a total satisfação de seus clientes.
Os produtos Apolo fazem parte da vida dos brasileiros há muito tempo. Desde 1938,
eles ajudam a construir lares, galpões industriais, pontes e viadutos. Mesmo sem ser vistos,
estão nas estruturas ou atrás das paredes, garantindo uma vida com mais qualidade e
segurança.
Qualquer dúvida nas informações deste catálogo entre em contato conosco:
comercial@tubosapolo.com.br

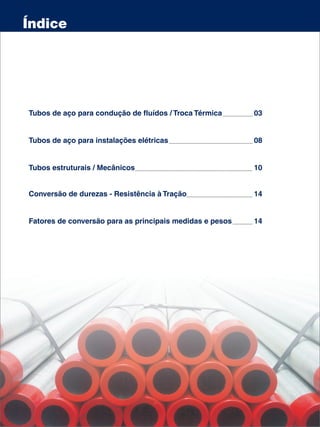

3. Índice
Tubos de aço para condução de fluídos / Troca Térmica 03
Tubos de aço para instalações elétricas 08
Tubos estruturais / Mecânicos 10
Conversão de durezas - Resistência à Tração 14
Fatores de conversão para as principais medidas e pesos 14

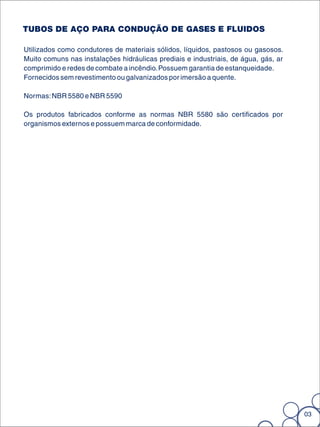

4. TUBOS DE AÇO PARA CONDUÇÃO DE GASES E FLUIDOS
Utilizados como condutores de materiais sólidos, líquidos, pastosos ou gasosos.
Muito comuns nas instalações hidráulicas prediais e industriais, de água, gás, ar
comprimido e redes de combate a incêndio. Possuem garantia de estanqueidade.
Fornecidos sem revestimento ou galvanizados por imersão a quente.
Normas: NBR 5580 e NBR 5590
Os produtos fabricados conforme as normas NBR 5580 são certificados por
organismos externos e possuem marca de conformidade.
03

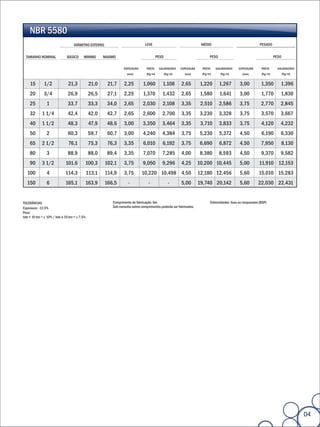

5. NBR 5580
DIÂMETRO EXTERNO LEVE MÉDIO PESADO
TAMANHO NOMINAL BÁSICO MINIMO MAXIMO PESO PESO PESO
ESPESSURA PRETO GALVANIZADO ESPESSURA PRETO GALVANIZADO ESPESSURA PRETO GALVANIZADO
(mm) (Kg/m) (Kg/m) (mm) (Kg/m) (Kg/m) (mm) (Kg/m) (Kg/m)
15 1/2 21,3 21,0 21,7 2,25 1,060 1,108 2,65 1,220 1,267 3,00 1,350 1,396
20 3/4 26,9 26,5 27,1 2,25 1,370 1,432 2,65 1,580 1,641 3,00 1,770 1,830
25 1 33,7 33,3 34,0 2,65 2,030 2,108 3,35 2,510 2,586 3,75 2,770 2,845
32 1 1/4 42,4 42,0 42,7 2,65 2,600 2,700 3,35 3,230 3,328 3,75 3,570 3,667
40 1 1/2 48,3 47,9 48,6 3,00 3,350 3,464 3,35 3,710 3,833 3,75 4,120 4,232
50 2 60,3 59,7 60,7 3,00 4,240 4,384 3,75 5,230 5,372 4,50 6,190 6,330
65 2 1/2 76,1 75,3 76,3 3,35 6,010 6,192 3,75 6,690 6,872 4,50 7,950 8,130
80 3 88,9 88,0 89,4 3,35 7,070 7,285 4,00 8,380 8,593 4,50 9,370 9,582
90 3 1/2 101,6 100,3 102,1 3,75 9,050 9,296 4,25 10,200 10,445 5,00 11,910 12,153
100 4 114,3 113,1 114,9 3,75 10,220 10,498 4,50 12,180 12,456 5,60 15,010 15,283
150 6 165,1 163,9 166,5 - - - 5,00 19,740 20,142 5,60 22,030 22,431
TOLERÂNCIAS Comprimento de fabricação: 6m Extremidades: lisas ou rosqueadas (BSP)
Espessura: -12,5% Sob consulta outros comprimentos poderão ser fabricados.
Peso:
lote < 10 ton = ± 10% / lote > 10 ton = ± 7,5%
04

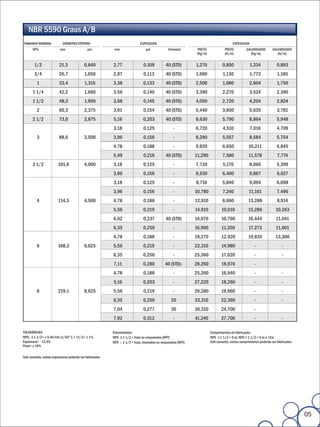

6. NBR 5590 Graus A/B
TAMANHO NOMINAL DIÂMETRO EXTERNO ESPESSURA ESPESSURA
NPS mm pol. mm pol. Schedule PRETO PRETO GALVANIZADO GALVANIZADO
(Kg/m) (lb/m) (Kg/m) (lb/m)
1/2 21,3 0,840 2,77 0,109 40 (STD) 1,270 0,850 1,334 0,893
3/4 26,7 1,050 2,87 0,113 40 (STD) 1,690 1,130 1,772 1,185
1 33,4 1,315 3,38 0,133 40 (STD) 2,500 1,680 2,604 1,750
1 1/4 42,2 1,660 3,56 0,140 40 (STD) 3,390 2,270 3,524 2,360
1 1/2 48,3 1,900 3,68 0,145 40 (STD) 4,050 2,720 4,204 2,824
2 60,3 2,375 3,91 0,154 40 (STD) 5,440 3,650 5,635 3,781
2 1/2 73,0 2,875 5,16 0,203 40 (STD) 8,630 5,790 8,864 5,948
3,18 0,125 - 6,720 4,510 7,016 4,709
3 88,9 3,500 3,96 0,156 - 8,290 5,557 8,584 5,754
4,78 0,188 - 9,920 6,650 10,211 6,845
5,49 0,216 40 (STD) 11,290 7,580 11,578 7,774
3 1/2 101,6 4,000 3,18 0,125 - 7,720 5,170 8,060 5,399
3,96 0,156 - 9,530 6,400 9,867 6,627
3,18 0,125 - 8,710 5,840 9,094 6,098
3,96 0,156 - 10,780 7,240 11,161 7,496
4 114,3 4,500 4,78 0,188 - 12,910 8,660 13,288 8,914
5,56 0,219 - 14,910 10,010 15,286 10,263
6,02 0,237 40 (STD) 16,070 10,790 16,444 11,041
6,35 0,250 - 16,900 11,350 17,273 11,601
4,78 0,188 - 19,270 12,920 19,835 13,300
6 168,3 6,625 5,56 0,219 - 22,310 14,980 - -
6,35 0,250 - 25,360 17,020 - -
7,11 0,280 40 (STD)- 28,260 18,970 -
4,78 0,188 - 25,260 16,940 - -
5,16 0,203 - 27,220 18,260 - -
8 219,1 8,625 5,56 0,219 - 29,280 19,660 - -
6,35 0,250 20 33,310 22,360 - -
7,04 0,277 30 36,310 24,700 -
7,92 0,312 - 41,240 27,700 - -
TOLERÂNCIAS Extremidades: Comprimentos de fabricação:
NPS: ≤1 1/2= ± 0,40 mm (1/64"); > 11/2= ± 1% NPS ≤1 1/2 = lisas ou rosqueadas (NPT) NPS ≤1 1/2 = 6 m; NPS > 1 1/2 = 6 m e 12m
Espessura= - 12,5% NPS ＞1 1/2 = lisas, biseladas ou rosqueadas (NPT) Sob consulta, outros comprimentos poderão ser fabricados
Peso= ± 10%
Sob consulta, outras espessuras poderão ser fabricadas
05

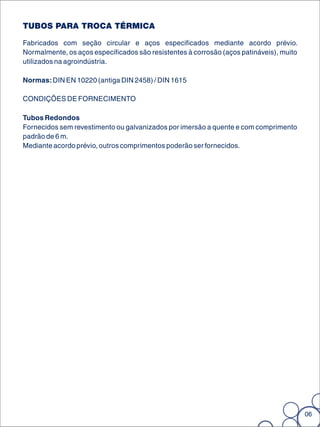

7. TUBOS PARA TROCA TÉRMICA
Fabricados com seção circular e aços especificados mediante acordo prévio.
Normalmente, os aços especificados são resistentes à corrosão (aços patináveis), muito
utilizados na agroindústria.
Normas: DIN EN 10220 (antiga DIN 2458) / DIN 1615
CONDIÇÕES DE FORNECIMENTO
Tubos Redondos
Fornecidos sem revestimento ou galvanizados por imersão a quente e com comprimento
padrão de 6 m.
Mediante acordo prévio, outros comprimentos poderão ser fornecidos.
06

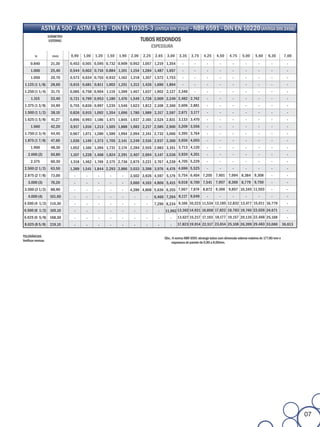

8. ASTM A 500 - ASTM A 513 - DIN EN 10305-3 (ANTIGA DIN 2394) - NBR 6591 - DIN EN 10220 (ANTIGA DIN 2458)
DIÂMETRO
EXTERNO TUBOS REDONDOS
ESPESSURA
In (mm) 0,90 1,00 1,20 1,50 1,90 2,00 2,25 2,65 3,00 3,35 3,75 4,25 4,50 4,75 5,00 5,60 6,30 7,00
0.840 21,30 0,453 0,501 0,595 0,732 0,909 0,952 1,057 1,219 1,354 - - - - - - - - -
1.000 25,40 0,544 0,602 0,716 0,884 1,101 1,154 1,284 1,487 1,657 - - - - - - - - -
1.050 26,70 0,573 0,634 0,755 0,932 1,162 1,218 1,357 1,572 1,753 - - - - - - - - -
1.125 (1 1/8) 28,60 0,615 0,681 0,811 1,002 1,251 1,312 1,426 1,696 1,894 - - - - - - - - -
1.250 (1 1/4) 31,75 0,685 0,758 0,904 1,119 1,399 1,467 1,637 1,902 2,127 2,346 - - - - - - - -
PESO (WEIGHT) (Kg/m)
1.315 33,40 0,721 0,799 0,953 1,180 1,476 1,549 1,728 2,009 2,249 2,482 2,742 - - - - - - -
1.375 (1 3/8) 34,90 0,755 0,836 0,997 1,235 1,546 1,623 1,812 2,108 2,360 2,606 2,881 - - - - - - -
1.500 (1 1/2) 38,10 0,826 0,915 1,092 1,354 1,696 1,780 1,989 2,317 2,597 2,871 3,177 - - - - - - -
1.625 (1 5/8) 41,27 0,896 0,993 1,186 1,471 1,845 1,937 2,165 2,524 2,831 3,133 3,470 - - - - - - -
1.660 42,20 0,917 1,016 1,213 1,505 1,888 1,983 2,217 2,585 2,900 3,209 3,556 - - - - - - -
1.750 (1 3/4) 44,45 0,967 1,071 1,280 1,589 1,994 2,094 2,341 2,732 3,066 3,395 3,764 - - - - - - -
1.875 (1 7/8) 47,60 1,036 1,149 1,373 1,705 2,141 2,249 2,516 2,937 3,300 3,656 4,055 - - - - - - -
1.900 48,30 1,052 1,166 1,394 1,731 2,174 2,284 2,555 2,983 3,351 3,713 4,120 - - - - - - -
2.000 (2) 50,80 1,107 1,228 1,468 1,824 2,291 2,407 2,694 3,147 3,536 3,920 4,351 - - - - - - -
2.375 60,30 1,318 1,462 1,749 2,175 2,736 2,875 3,221 3,767 4,239 4,705 5,229 - - - - - - -
2.500 (2 1/2) 63,50 1,389 1,541 1,844 2,293 2,886 3,033 3,398 3,976 4,476 4,696 5,525 - - - - - - -
2.875 (2 7/8) 73,00 - - - - - 3,502 3,926 4,597 5,179 5,754 6,404 7,205 7,601 7,994 8,384 9,308 - -
3.000 (3) 76,20 - - - - - 3,660 4,103 4,806 5,415 6,018 6,700 7,541 7,957 8,369 8,779 9,750 - -
3.500 (3 1/2) 88,90 - - - - - 4,286 4,808 5,636 6,355 7,067 7,874 8,872 9,366 9,857 10,345 11,503 - -
4.000 (4) 101,60 - - - - - - - 6,466 7,294 8,117 9,049 - - - - - - -
4.500 (4 1/2) 114,30 - - - - - - - 7,296 8,234 9,166 10,223 11,534 12,185 12,832 13,477 15,011 16,779 -
6.500 (6 1/2) 165,10 - - - - - - - - 11,992 13,362 14,921 16,858 17,822 18,783 19,740 22,026 24,671 -
6.625 (6 5/8) 168,30 - - - - - - - - - 13,627 15,217 17,193 18,177 19,157 20,135 22,468 25,168 -
8.625 (8 5/8) 219,10 - - - - - - - - - 17,823 19,914 22,517 23,814 25,108 26,399 29,483 33,060 36,613
TOLERÂNCIAS Obs.: A norma NBR 6591 abrange tubos com dimensão externa máxima de 177.80 mm e
Verificar normas espessura de parede de 0,90 a 8,00mm.
07

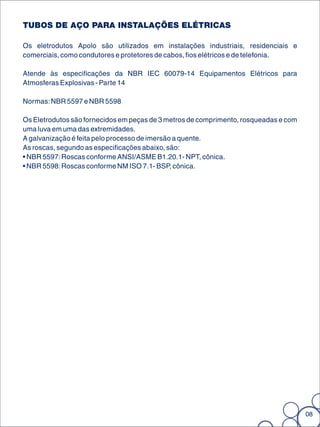

9. TUBOS DE AÇO PARA INSTALAÇÕES ELÉTRICAS
Os eletrodutos Apolo são utilizados em instalações industriais, residenciais e
comerciais, como condutores e protetores de cabos, fios elétricos e de telefonia.
Atende às especificações da NBR IEC 60079-14 Equipamentos Elétricos para
Atmosferas Explosivas - Parte 14
Normas: NBR 5597 e NBR 5598
Os Eletrodutos são fornecidos em peças de 3 metros de comprimento, rosqueadas e com
uma luva em uma das extremidades.
A galvanização é feita pelo processo de imersão a quente.
As roscas, segundo as especificações abaixo, são:
• NBR 5597: Roscas conforme ANSI/ASME B1.20.1- NPT, cônica.
• NBR 5598: Roscas conforme NM ISO 7.1- BSP, cônica.
08

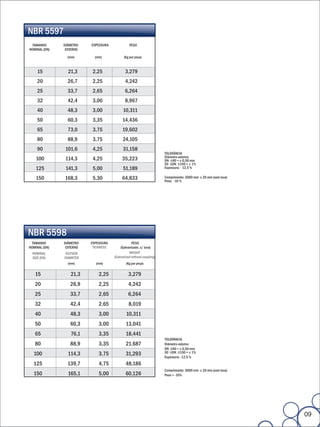

10. NBR 5597
TAMANHO DIÂMETRO ESPESSURA PESO
NOMINAL (DN) EXTERNO
(mm) (mm) (Kg por peça)
15 21,3 2,25 3,279
20 26,7 2,25 4,242
25 33,7 2,65 6,264
32 42,4 3,00 8,967
40 48,3 3,00 10,311
50 60,3 3,35 14,436
65 73,0 3,75 19,602
80 88,9 3,75 24,105
90 101,6 4,25 31,158
TOLERÂNCIA
Diâmetro externo:
100 114,3 4,25 35,223 DN ≤ = ± 0,50 mm
40
50 ≤ ≤ = ± 1%
DN 150
125 141,3 5,00 51,189 Espessura: - 12,5 %
150 168,3 5,30 64,833 Comprimento: 3000 mm ± 20 mm (sem luva)
Peso: -10 %
NBR 5598
TAMANHO DIÂMETRO ESPESSURA PESO
NOMINAL (DN) EXTERNO TICKNESS (Galvanizado. s/ luva)
NOMINAL OUTSIDE WEIGHT
SIZE (DN) DIAMETER (Galvanized without coupling)
(mm) (mm) (Kg por peça)
15 21,3 2,25 3,279
20 26,9 2,25 4,242
25 33,7 2,65 6,264
32 42,4 2,65 8,019
40 48,3 3,00 10,311
50 60,3 3,00 13,041
65 76,1 3,35 18,441
TOLERÂNCIA
80 88,9 3,35 21,687 Diâmetro externo:
DN ≤ = ± 0,50 mm
40
100 114,3 3,75 31,293 50 ≤ ≤ = ± 1%
DN 150
Espessura: -12,5 %
125 139,7 4,75 48,186
Comprimento: 3000 mm ± 20 mm (sem luva)
150 165,1 5,00 60,126 Peso = -10%
09

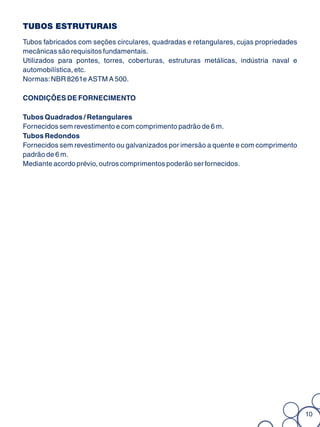

11. TUBOS ESTRUTURAIS
Tubos fabricados com seções circulares, quadradas e retangulares, cujas propriedades
mecânicas são requisitos fundamentais.
Utilizados para pontes, torres, coberturas, estruturas metálicas, indústria naval e
automobilística, etc.
Normas: NBR 8261e ASTM A 500.
CONDIÇÕES DE FORNECIMENTO
Tubos Quadrados / Retangulares
Fornecidos sem revestimento e com comprimento padrão de 6 m.
Tubos Redondos
Fornecidos sem revestimento ou galvanizados por imersão a quente e com comprimento
padrão de 6 m.
Mediante acordo prévio, outros comprimentos poderão ser fornecidos.
10

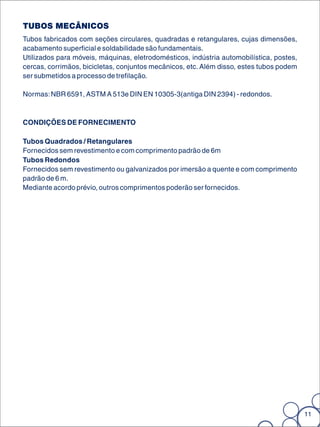

12. TUBOS MECÂNICOS
Tubos fabricados com seções circulares, quadradas e retangulares, cujas dimensões,
acabamento superficial e soldabilidade são fundamentais.
Utilizados para móveis, máquinas, eletrodomésticos, indústria automobilística, postes,
cercas, corrimãos, bicicletas, conjuntos mecânicos, etc. Além disso, estes tubos podem
ser submetidos a processo de trefilação.
Normas: NBR 6591, ASTM A 513e DIN EN 10305-3(antiga DIN 2394) - redondos.
CONDIÇÕES DE FORNECIMENTO
Tubos Quadrados / Retangulares
Fornecidos sem revestimento e com comprimento padrão de 6m
Tubos Redondos
Fornecidos sem revestimento ou galvanizados por imersão a quente e com comprimento
padrão de 6 m.
Mediante acordo prévio, outros comprimentos poderão ser fornecidos.
11

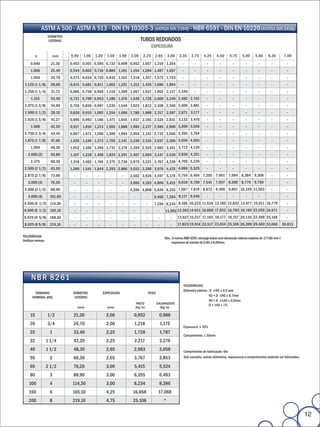

13. ASTM A 500 - ASTM A 513 - DIN EN 10305-3 (ANTIGA DIN 2394) - NBR 6591 - DIN EN 10220 (ANTIGA DIN 2458)
DIÂMETRO
EXTERNO TUBOS REDONDOS
ESPESSURA
In (mm) 0,90 1,00 1,20 1,50 1,90 2,00 2,25 2,65 3,00 3,35 3,75 4,25 4,50 4,75 5,00 5,60 6,30 7,00
0.840 21,30 0,453 0,501 0,595 0,732 0,909 0,952 1,057 1,219 1,354 - - - - - - - - -
1.000 25,40 0,544 0,602 0,716 0,884 1,101 1,154 1,284 1,487 1,657 - - - - - - - - -
1.050 26,70 0,573 0,634 0,755 0,932 1,162 1,218 1,357 1,572 1,753 - - - - - - - - -
1.125 (1 1/8) 28,60 0,615 0,681 0,811 1,002 1,251 1,312 1,426 1,696 1,894 - - - - - - - - -
1.250 (1 1/4) 31,75 0,685 0,758 0,904 1,119 1,399 1,467 1,637 1,902 2,127 2,346 - - - - - - - -
PESO (WEIGHT) (Kg/m)
1.315 33,40 0,721 0,799 0,953 1,180 1,476 1,549 1,728 2,009 2,249 2,482 2,742 - - - - - - -
1.375 (1 3/8) 34,90 0,755 0,836 0,997 1,235 1,546 1,623 1,812 2,108 2,360 2,606 2,881 - - - - - - -
1.500 (1 1/2) 38,10 0,826 0,915 1,092 1,354 1,696 1,780 1,989 2,317 2,597 2,871 3,177 - - - - - - -
1.625 (1 5/8) 41,27 0,896 0,993 1,186 1,471 1,845 1,937 2,165 2,524 2,831 3,133 3,470 - - - - - - -
1.660 42,20 0,917 1,016 1,213 1,505 1,888 1,983 2,217 2,585 2,900 3,209 3,556 - - - - - - -
1.750 (1 3/4) 44,45 0,967 1,071 1,280 1,589 1,994 2,094 2,341 2,732 3,066 3,395 3,764 - - - - - - -
1.875 (1 7/8) 47,60 1,036 1,149 1,373 1,705 2,141 2,249 2,516 2,937 3,300 3,656 4,055 - - - - - - -
1.900 48,30 1,052 1,166 1,394 1,731 2,174 2,284 2,555 2,983 3,351 3,713 4,120 - - - - - - -
2.000 (2) 50,80 1,107 1,228 1,468 1,824 2,291 2,407 2,694 3,147 3,536 3,920 4,351 - - - - - - -
2.375 60,30 1,318 1,462 1,749 2,175 2,736 2,875 3,221 3,767 4,239 4,705 5,229 - - - - - - -
2.500 (2 1/2) 63,50 1,389 1,541 1,844 2,293 2,886 3,033 3,398 3,976 4,476 4,696 5,525 - - - - - - -
2.875 (2 7/8) 73,00 - - - - - 3,502 3,926 4,597 5,179 5,754 6,404 7,205 7,601 7,994 8,384 9,308 - -
3.000 (3) 76,20 - - - - - 3,660 4,103 4,806 5,415 6,018 6,700 7,541 7,957 8,369 8,779 9,750 - -
3.500 (3 1/2) 88,90 - - - - - 4,286 4,808 5,636 6,355 7,067 7,874 8,872 9,366 9,857 10,345 11,503 - -
4.000 (4) 101,60 - - - - - - - 6,466 7,294 8,117 9,049 - - - - - - -
4.500 (4 1/2) 114,30 - - - - - - - 7,296 8,234 9,166 10,223 11,534 12,185 12,832 13,477 15,011 16,779 -
6.500 (6 1/2) 165,10 - - - - - - - - 11,992 13,362 14,921 16,858 17,822 18,783 19,740 22,026 24,671 -
6.625 (6 5/8) 168,30 - - - - - - - - - 13,627 15,217 17,193 18,177 19,157 20,135 22,468 25,168 -
8.625 (8 5/8) 219,10 - - - - - - - - - 17,823 19,914 22,517 23,814 25,108 26,399 29,483 33,060 36,613
TOLERÂNCIAS Obs.: A norma NBR 6591 abrange tubos com dimensão externa máxima de 177.80 mm e
Verificar normas espessura de parede de 0,90 a 8,00mm.
TOLERÂNCIAS
Diâmetro externo : D ≤65 ± 0,5 mm
TAMANHO DIÂMETRO ESPESSURA PESO
NOMINAL (DN) EXTERNO 65 < D ≤ ± 0,7mm
90
90 < D ≤ ± 0,9mm
140
PRETO GALVANIZADO D > 140 ± 1%
0,988
1,175
Espessura: ± 10%
1,787
Comprimento: ± 50mm
2,276
3,058 Comprimento de fabricação: 6m
3,853 Sob consulta, outros diâmetros, espessuras e comprimentos poderão ser fabricados
5,524
6,493
8,396
17,068
*
12

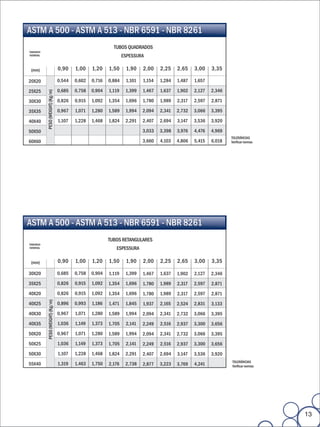

14. ASTM A 500 - ASTM A 513 - NBR 6591 - NBR 8261
TUBOS QUADRADOS
TAMANHO
NOMINAL ESPESSURA
(mm) 0,90 1,00 1,20 1,50 1,90 2,00 2,25 2,65 3,00 3,35
20X20 0,544 0,602 0,716 0,884 1,101 1,154 1,284 1,487 1,657
25X25 0,685 0,758 0,904 1,119 1,399 1,467 1,637 1,902 2,127 2,346
PESO (WEIGHT) (Kg/m)
30X30 0,826 0,915 1,092 1,354 1,696 1,780 1,989 2,317 2,597 2,871
35X35 0,967 1,071 1,280 1,589 1,994 2,094 2,341 2,732 3,066 3,395
40X40 1,107 1,228 1,468 1,824 2,291 2,407 2,694 3,147 3,536 3,920
50X50 3,033 3,398 3,976 4,476 4,969
TOLERÂNCIAS
60X60 3,660 4,103 4,806 5,415 6,018 Verificar normas
ASTM A 500 - ASTM A 513 - NBR 6591 - NBR 8261
TUBOS RETANGULARES
TAMANHO
NOMINAL ESPESSURA
(mm) 0,90 1,00 1,20 1,50 1,90 2,00 2,25 2,65 3,00 3,35
30X20 0,685 0,758 0,904 1,119 1,399 1,467 1,637 1,902 2,127 2,346
35X25 0,826 0,915 1,092 1,354 1,696 1,780 1,989 2,317 2,597 2,871
40X20 0,826 0,915 1,092 1,354 1,696 1,780 1,989 2,317 2,597 2,871
PESO (WEIGHT) (Kg/m)
40X25 0,896 0,993 1,186 1,471 1,845 1,937 2,165 2,524 2,831 3,133
40X30 0,967 1,071 1,280 1,589 1,994 2,094 2,341 2,732 3,066 3,395
40X35 1,036 1,149 1,373 1,705 2,141 2,249 2,516 2,937 3,300 3,656
50X20 0,967 1,071 1,280 1,589 1,994 2,094 2,341 2,732 3,066 3,395
50X25 1,036 1,149 1,373 1,705 2,141 2,249 2,516 2,937 3,300 3,656
50X30 1,107 1,228 1,468 1,824 2,291 2,407 2,694 3,147 3,536 3,920
TOLERÂNCIAS
55X40 1,319 1,463 1,750 2,176 2,738 2,877 3,223 3,769 4,241 Verificar normas
13

15. Resistência Dureza Dureza Resistência Dureza Dureza
Dureza Brinell 10/3000 à Tração2 Dureza Rockwell Dureza Brinell 10/3000 à Tração2 Dureza Rockwell
(Kgf/mm ) Escleroscópica Vickers (Kgf/mm ) Escleroscópica Vickers
Diâmetro de Dureza Diâmetro de Dureza
impressão Fator de impressão Fator de
(mm) (HB) Conversão Shore HRC HRB HV (mm) (HB) Conversão Shore HRC HRB HV
0,35 0,35
2,30 712 - 98 68 - 1022 3,95 235 82 37 - 100 235
2,35 682 - 94 66 - 941 4,00 229 80 36 - 99 228
2,40 653 - 91 64 - 868 4,05 223 78 35 - 98 222
2,45 627 - 87 62 - 804 4,10 217 76 34 - 97 217
2,50 601 - 84 60 - 746 4,15 212 74 33 - 96 213
2,55 578 - 81 58 - 694 4,20 207 72 33 - 95 208
2,60 555 200 78 56 - 650 4,25 201 32 - 201
70 94
2,65 534 192 75 54 - 606 4,30 197 31 - 197
69 93
2,70 514 185 73 52 - 587 4,35 192 31 - 192
178 71 - 551 67 92
2,75 495 51 4,40 187 30 - 91 186
172 68 - 534 65
2,80 477 49 4,45 183 30 - 183
166 66 - 502 64 90
2,85 461 48 4,50 179 29 - 178
155 64 - 474 62 89
2,90 444 47 4,55 174 29 - 174
150 62 45 - 460 61 88
2,95 429 4,60 170 28 - 171
3,00 415 145 60 44 - 435 59 87
4,65 167 58 28 - 86 166
3,05 401 140 58 43 - 423
4,70 163 57 27 - 85 162
3,10 388 136 57 41 - 401
131 55 - 390 4,75 159 56 27 - 84 159
3,15 375 40
127 53 - 380 4,80 156 55 26 - 83 155
3,20 363 39
123 52 - 361 4,85 152 53 26 - 82 152
3,25 352 38
119 51 37 - 344 4,90 149 52 25 - 81 149
3,30 341
331 116 50 36 - 334 4,95 146 51 25 - 79 146
3,35
3,40 321 112 48 35 - 320 5,00 143 50 24 - 78 143
3,45 311 109 47 33 - 311 5,05 140 49 23 - 77 140
3,50 302 106 46 32 - 304 5,10 137 48 23 - 76 138
3,55 293 103 45 31 - 292 5,15 134 47 23 - 75 134
3,60 285 100 44 30 - 285 5,20 131 46 22 - 74 131
3,65 277 97 43 29 - 278 5,25 128 45 - - 73 129
3,70 269 94 42 28 - 270 5,30 126 44 - - 71 127
3,75 262 92 41 27 - 261 5,35 123 43 - - 70 123
3,80 255 89 40 26 - 255 5,40 121 42 - - 69 121
3,85 248 87 39 25 - 249 5,45 118 41 - - 68 118
3,90 241 84 38 23 - 240 5,50 116 41 - - 67 116
Para transformar as unidades listadas em A para B multiplique pelo fator indicado na coluna A ®
B
Para transformar as unidades listadas em B para A multiplique pelo fator indicado na coluna B ®
A
A B A B B A A B A B B A
Polegada Centímetro 2,5400 0,3937 Galão / minuto Litro / segundo 0,0631 15,8503
Polegada Milímetro 25,4000 0,03937 Megapascal (Mpa) kg / cm2 9,8100 0,1020
Pé Metro 0,3048 3,2808 Megapascal (Mpa) kg / mm2 0,1020 9,8100
Jarda Metro 0,9144 1,0936 Libra3 / pol2 kg / cm2 0,0703 14,2233
Milha Quilômetro 1,6093 0,6214 Libra3 / pé2 kg / m2 4,8828 0,2048
Pol2 cm
2
6,4516 0,1550 Libra3 / pé2 Kilogrâmetro 0,1383 7,2307
2 2
Pé m 0,0929 10,7639 Horse Power (HP) Quilowatt 0,7457 1,3410
Ml2 km2 2,5900 0,3861 Cavalo Vapor (CV) Quilowatt 0,7355 1,3596
Pol3 cm
3
16,3871 0,0610 BTU / min Quilowatt 0,0176 56,8690
Pé3 m 3
0,0283 35,3147 BTU Quilocaloria 0,2520 3,9683
Galão (USA) Litro 3,7854 0,2642 BTU Quilowatt * hora 0,0003 3413,0000
Galão Imperial Litro 4,5461 0,2200 BTU/h pé2 °F/pol Kcal/h m2 ºC/m 0,1240 8,0600
Barril m3 0,1590 6,2893 BTU/h pé2 °F Kcal/h m2 ºC 4,8824 0,2048
Libra Quilograma 0,4536 2,2046 BTU/h pé3 Kcal / m3 9,8991 0,1124
Ton. Curta (2.000lb) Tonelada 0,9072 1,1023 BTU / lb Kcal / Kg 0,5556 1,8000
Ton. longa (2.240lb) Tonelada 1,0160 0,9842 Quilocaloria Quilowatt / hora 0,0012 859,8452
Onça (avoirdupois) Grama 28,3495 0,0353 Atmosfera Kg / cm2 1,0332 0,9678
Onça (troy) Grama 31,1035 0,0322 Bar Atmosfera 0,9869 1,0133
Libra/pol3 Grama / cm3 27,6799 0,0361 Bar Psi 14,5040 0,0689
Libra/pé3 Grama / cm3 0,0160 62,4280 Metro/minuto cm / segundo 1,6667 0,6000-4
Pé/minuto Metro / segundo 0,0051 196,8504
Pé/segundo Km / hora 1,0973 0,9113
14

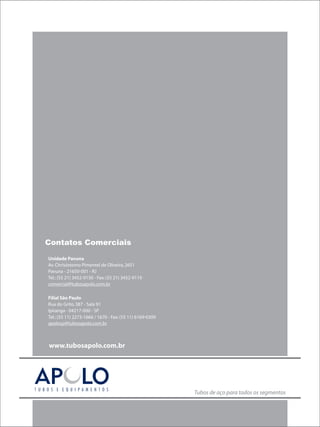

16. Contatos Comerciais
Tel.: (55 11) 2273-1666 / 1670 - Fax: (55 11) 6169-0309
www.tubosapolo.com.br
Tubos de aço para todos os segmentos
