1. RELAÇÃO DE MATERIAIS DE SILO PARA 500 SACOS DE MILHO
Diâmetro interno: 4,00m - Diâmetro externo: 4,20m - Altura útil: 3,00m - Altura total: 3,70m
Fundo do silo com tela e estrutura de madeira. Difusor para aeração com altura de 0,40 e 0,65m de largura.
MATERIAL UNIDADE QUANTIDADE PREÇO UNITÁRIO (R$) PREÇO TOTAL (R$)
Cimento sacos 20
Areia m³ 5
Brita m³ 2,5
o
Arame queimado n . 18 kg 0,5
Ferro 1/2” (12,7mm) para escada barras 1
Ferro 5/16” (8,0mm) para reforço a cada 0,5m barras 4
Ferro 1/4” (6,4mm) para vigota barras 8
Tijolos Maciços de 5x10x20 milheiro 3,8
Ripas eucalipto 0,025 x 0,05 x 5,40m m lineares 330
Caibros eucalipto 0,05 x 0,10 x 5,40m m lineares 24
Madeira roliça 0,15 de diâmetro médio x 5,40m m lineares 30
Tela MF 113 (malha de ferro de construção 3,8x100x200mm, soldada) m² 55
Tela para o fundo falso (metálica ou sombrite) m² 17
Asfalto sólido balde de 18L 1
Pregos 17 x 27 kg 2
Pregos 18 x 30 kg 3
Impermeabilizante (Vedacit ou Sika) litros 18
2
Material para construção de galpão de 30m (cobertura do silo) unidade 1
Mão de obra – pedreiro dias/homem 7
Mão de obra – carpinteiro dias/homem 7
Ventilador Axial com: Vazão de 850 m³/h, Pressão: 10mmCA unidade 1
Outras despesas unidade 1
TOTAL GERAL: SILO 500 SACOS DE MILHO unidade 1
Silo de Alvenaria Armada 500 scs milho - Candelária
Título: Materiais Silo 500scs milho Data: 11/2006
* MEDIDAS EM “cm”, SEM ESCALA DEFINIDA Eng. Geverson Lessa dos Santos – CREA: 116.133
** PROIBIDA A REPRODUÇÃO SEM A DEVIDA AUTORIZAÇÃO Eng. Ricardo Ramos Martins – CREA: 38.485

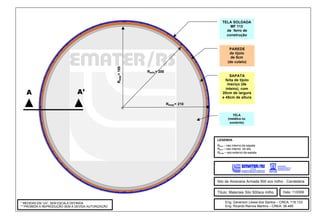

2. TELA SOLDADA
MF 113
de ferro de
construção
PAREDE
de tijolo
de 5cm
(de cutelo)
Risap = 185
Risilo = 200
SAPATA
feita de tijolo
maciço (de
A A’
inteiro), com
20cm de largura
e 45cm de altura
Resap = 210
TELA
(metálica ou
sombrite)
LEGENDA:
Risap – raio interno da sapata
Risilo – raio interno do silo
Resap – raio externo da sapata
Silo de Alvenaria Armada 500 scs milho - Candelária
Título: Materiais Silo 500scs milho Data: 11/2006
* MEDIDAS EM “cm”, SEM ESCALA DEFINIDA Eng. Geverson Lessa dos Santos – CREA: 116.133
** PROIBIDA A REPRODUÇÃO SEM A DEVIDA AUTORIZAÇÃO Eng. Ricardo Ramos Martins – CREA: 38.485

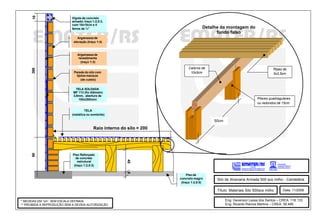

3. 10
Vigota de concreto
armado, traço 1:2,5:3,
com 10x10cm e 4
ferros de ¼” Detalhe da montagem do
fundo falso
Argamassa de
elevação (traço 1:4)
Argamassa de
revestimento
(traço 1:3)
Caibros de
300
Ripas de
Parede do silo com 10x5cm 5x2,5cm
tijolos maciços
(de cutelo)
TELA SOLDADA
MF 113 (fio diâmetro
3,8mm, abertura de
100x200mm) Pilares quadragulares
ou redondos de 15cm
TELA
(metálica ou sombrite)
50cm
Raio interno do silo = 200
60
Piso Reforçado
de concreto
45
estrutural
(traço 1:2,5:3)
8
Piso de
concreto magro Silo de Alvenaria Armada 500 scs milho - Candelária
(traço 1:2,5:5)
Título: Materiais Silo 500scs milho Data: 11/2006
* MEDIDAS EM “cm”, SEM ESCALA DEFINIDA Eng. Geverson Lessa dos Santos – CREA: 116.133
** PROIBIDA A REPRODUÇÃO SEM A DEVIDA AUTORIZAÇÃO Eng. Ricardo Ramos Martins – CREA: 38.485
