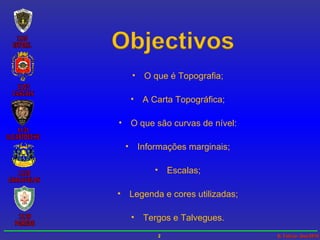

2. O que é Topografia; A Carta Topográfica; O que são curvas de nível: Informações marginais; Escalas; Legenda e cores utilizadas; Tergos e Talvegues.

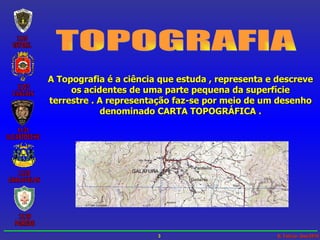

3. TOPOGRAFIA A Topografia é a ciência que estuda , representa e descreve os acidentes de uma parte pequena da superfície terrestre . A representação faz-se por meio de um desenho denominado CARTA TOPOGRÁFICA .

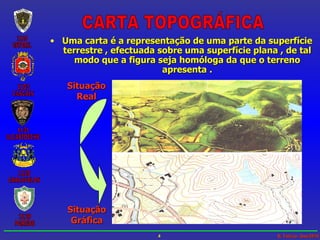

4. CARTA TOPOGRÁFICA Uma carta é a representação de uma parte da superfície terrestre , efectuada sobre uma superfície plana , de tal modo que a figura seja homóloga da que o terreno apresenta . Situação Real Situação Gráfica

5. CARTA TOPOGRÁFICA COTA – Dá-se o nome de cota de um ponto à distância vertical desse ponto a um plano horizontal fixo , tomado para referência. P = Ponto do Terreno P` = Cota do ponto P PLANO DE REFERÊNCIA P` P

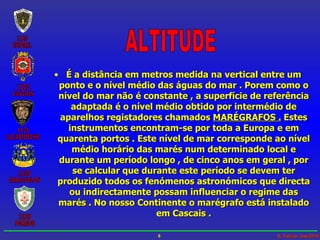

6. ALTITUDE É a distância em metros medida na vertical entre um ponto e o nível médio das águas do mar . Porem como o nível do mar não é constante , a superfície de referência adaptada é o nível médio obtido por intermédio de aparelhos registadores chamados MARÉGRAFOS . Estes instrumentos encontram-se por toda a Europa e em quarenta portos . Este nível de mar corresponde ao nível médio horário das marés num determinado local e durante um período longo , de cinco anos em geral , por se calcular que durante este período se devem ter produzido todos os fenómenos astronómicos que directa ou indirectamente possam influenciar o regime das marés . No nosso Continente o marégrafo está instalado em Cascais .

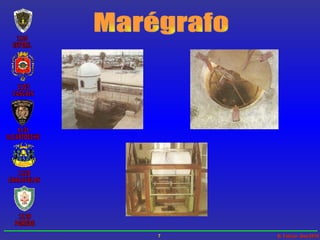

7. Marégrafo

8. Chama-se ESCALA de uma carta à razão constante que existe entre as distâncias da carta e as suas homólogas no terreno . Quanto maior for a escala , mais exacta é a sua representação do terreno e maior o limite das distâncias que nela se podem medir . Inversamente , quanto menor for a escala , menos exacta é a sua representação . Cartas topográficas : 1 / 10.000 , 1 / 25.000 e 1 / 50.000 CARTA TOPOGRÁFICA Escalas

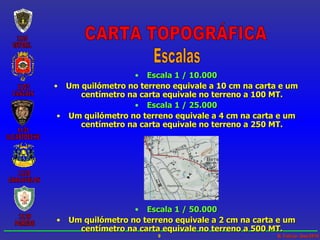

9. Escala 1 / 10.000 Um quilómetro no terreno equivale a 10 cm na carta e um centímetro na carta equivale no terreno a 100 MT. Escala 1 / 25.000 Um quilómetro no terreno equivale a 4 cm na carta e um centímetro na carta equivale no terreno a 250 MT. Escala 1 / 50.000 Um quilómetro no terreno equivale a 2 cm na carta e um centímetro na carta equivale no terreno a 500 MT. CARTA TOPOGRÁFICA Escalas

10. CARTA TOPOGRÁFICA Todas as cartas topográficas possuem nas suas margens informações importantes para a sua correcta utilização e leitura. Chamam-se a estas informações – INFORMAÇÕES MARGINAIS . O número da carta aparece na margem superior direita . 26 – N.º da Folha 1 / 100.000 26-I – N.º da Folha 1 / 50.000 SW – Posição da Folha 316 na Folha 1 / 50.000 316 – N.º da Folha 1 / 25.000 5 – N.º da Folha 1 / 250.000

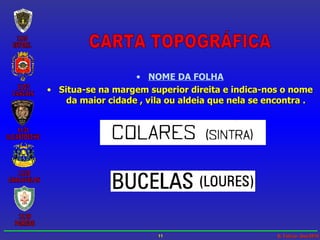

11. CARTA TOPOGRÁFICA NOME DA FOLHA Situa-se na margem superior direita e indica-nos o nome da maior cidade , vila ou aldeia que nela se encontra .

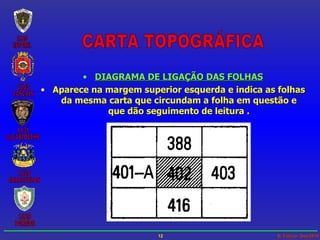

12. CARTA TOPOGRÁFICA DIAGRAMA DE LIGAÇÃO DAS FOLHAS Aparece na margem superior esquerda e indica as folhas da mesma carta que circundam a folha em questão e que dão seguimento de leitura .

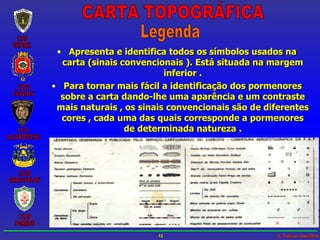

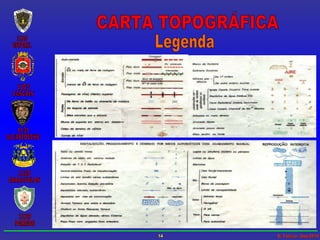

13. Apresenta e identifica todos os símbolos usados na carta (sinais convencionais ). Está situada na margem inferior . Para tornar mais fácil a identificação dos pormenores sobre a carta dando-lhe uma aparência e um contraste mais naturais , os sinais convencionais são de diferentes cores , cada uma das quais corresponde a pormenores de determinada natureza . CARTA TOPOGRÁFICA Legenda

14. CARTA TOPOGRÁFICA Legenda

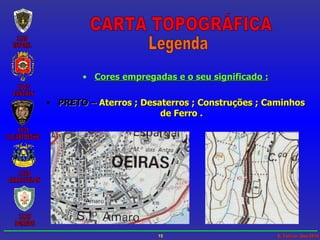

15. Cores empregadas e o seu significado : PRETO – Aterros ; Desaterros ; Construções ; Caminhos de Ferro . CARTA TOPOGRÁFICA Legenda

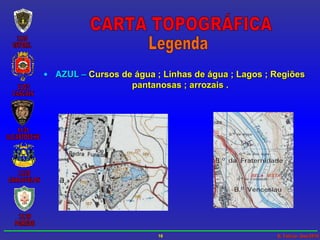

16. AZUL – Cursos de água ; Linhas de água ; Lagos ; Regiões pantanosas ; arrozais . CARTA TOPOGRÁFICA Legenda

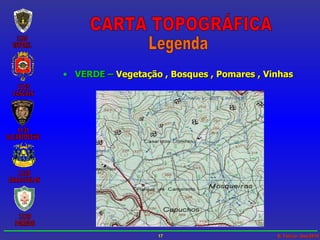

17. VERDE – Vegetação , Bosques , Pomares , Vinhas CARTA TOPOGRÁFICA Legenda

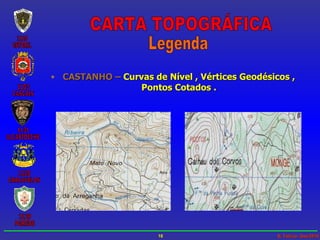

18. CASTANHO – Curvas de Nível , Vértices Geodésicos , Pontos Cotados . CARTA TOPOGRÁFICA Legenda

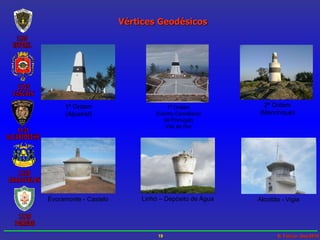

19. Vértices Geodésicos 1ª Ordem (Aljustrel) Évoramonte - Castelo Linhó – Depósito de Água 1ª Ordem (Centro Geodésico de Portugal) Vila de Rei Alcoitão - Vigia 2ª Ordem (Monchique)

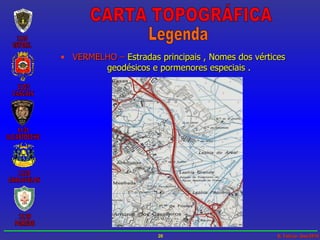

20. VERMELHO – Estradas principais , Nomes dos vértices geodésicos e pormenores especiais . CARTA TOPOGRÁFICA Legenda

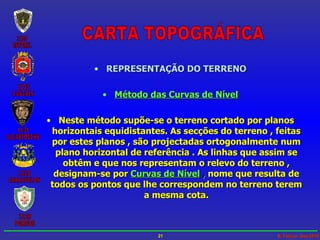

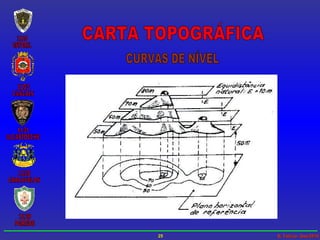

21. CARTA TOPOGRÁFICA REPRESENTAÇÃO DO TERRENO Método das Curvas de Nível Neste método supõe-se o terreno cortado por planos horizontais equidistantes. As secções do terreno , feitas por estes planos , são projectadas ortogonalmente num plano horizontal de referência . As linhas que assim se obtêm e que nos representam o relevo do terreno , designam-se por Curvas de Nível , nome que resulta de todos os pontos que lhe correspondem no terreno terem a mesma cota.

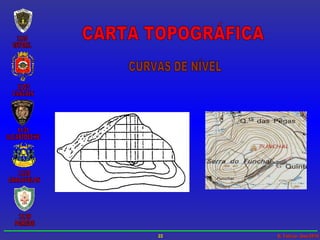

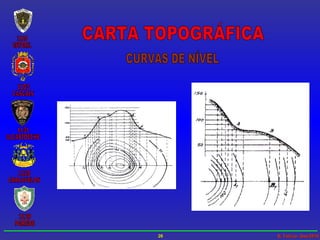

22. CARTA TOPOGRÁFICA CURVAS DE NÍVEL

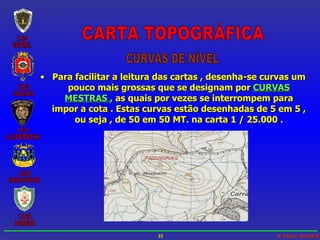

23. Para facilitar a leitura das cartas , desenha-se curvas um pouco mais grossas que se designam por CURVAS MESTRAS , as quais por vezes se interrompem para impor a cota . Estas curvas estão desenhadas de 5 em 5 , ou seja , de 50 em 50 MT. na carta 1 / 25.000 . CARTA TOPOGRÁFICA CURVAS DE NÍVEL

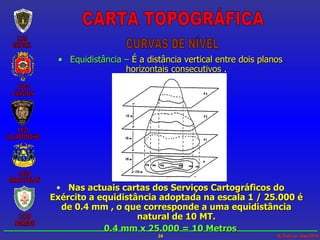

24. Equidistância – É a distância vertical entre dois planos horizontais consecutivos . Nas actuais cartas dos Serviços Cartográficos do Exército a equidistância adoptada na escala 1 / 25.000 é de 0.4 mm , o que corresponde a uma equidistância natural de 10 MT. 0.4 mm x 25.000 = 10 Metros CARTA TOPOGRÁFICA CURVAS DE NÍVEL

25. CARTA TOPOGRÁFICA CURVAS DE NÍVEL

26. CARTA TOPOGRÁFICA CURVAS DE NÍVEL

27. Perfil de um terreno CARTA TOPOGRÁFICA CURVAS DE NÍVEL 110 120 130 140 150

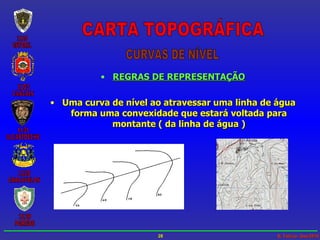

28. REGRAS DE REPRESENTAÇÃO Uma curva de nível ao atravessar uma linha de água forma uma convexidade que estará voltada para montante ( da linha de água ) CARTA TOPOGRÁFICA CURVAS DE NÍVEL

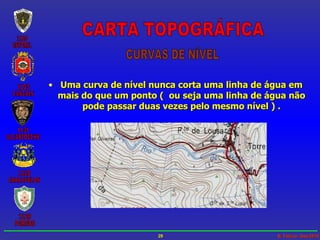

29. Uma curva de nível nunca corta uma linha de água em mais do que um ponto ( ou seja uma linha de água não pode passar duas vezes pelo mesmo nível ) . CARTA TOPOGRÁFICA CURVAS DE NÍVEL

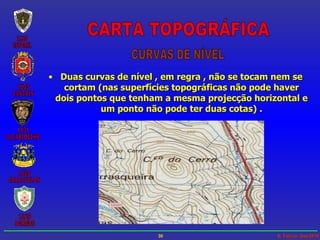

30. Duas curvas de nível , em regra , não se tocam nem se cortam (nas superfícies topográficas não pode haver dois pontos que tenham a mesma projecção horizontal e um ponto não pode ter duas cotas) . CARTA TOPOGRÁFICA CURVAS DE NÍVEL

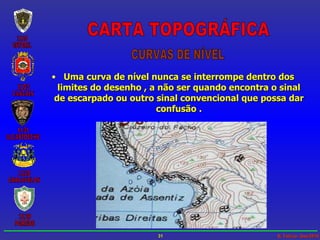

31. Uma curva de nível nunca se interrompe dentro dos limites do desenho , a não ser quando encontra o sinal de escarpado ou outro sinal convencional que possa dar confusão . CARTA TOPOGRÁFICA CURVAS DE NÍVEL

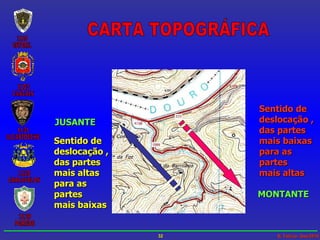

32. CARTA TOPOGRÁFICA Sentido de deslocação , das partes mais baixas para as partes mais altas MONTANTE JUSANTE Sentido de deslocação , das partes mais altas para as partes mais baixas

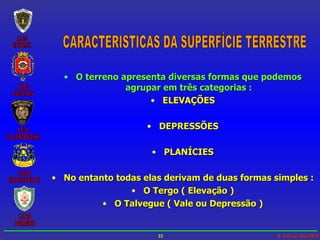

33. CARACTERISTICAS DA SUPERFÍCIE TERRESTRE O terreno apresenta diversas formas que podemos agrupar em três categorias : ELEVAÇÕES DEPRESSÕES PLANÍCIES No entanto todas elas derivam de duas formas simples : O Tergo ( Elevação ) O Talvegue ( Vale ou Depressão )

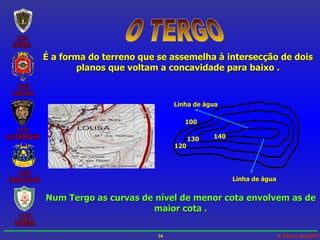

34. O TERGO É a forma do terreno que se assemelha à intersecção de dois planos que voltam a concavidade para baixo . Num Tergo as curvas de nível de menor cota envolvem as de maior cota . 100 120 130 140 Linha de água Linha de água

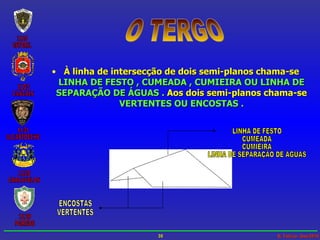

35. O TERGO À linha de intersecção de dois semi-planos chama-se LINHA DE FESTO , CUMEADA , CUMIEIRA OU LINHA DE SEPARAÇÃO DE ÁGUAS . Aos dois semi-planos chama-se VERTENTES OU ENCOSTAS . LINHA DE FESTO CUMEADA CUMIEIRA LINHA DE SEPARAÇÃO DE ÁGUAS ENCOSTAS VERTENTES

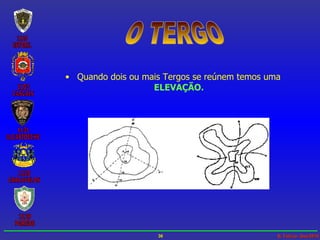

36. O TERGO Quando dois ou mais Tergos se reúnem temos uma ELEVAÇÃO.

37. ELEVAÇÃO À parte inferior de uma elevação chama-se – SOPÉ OU BASE . À parte média de uma elevação chama-se – ABA , ENCOSTA , FALDA OU LADEIRA . À parte superior de uma elevação chama-se – CUME . CUME ENCOSTA , ABA FALDA , LADEIRA PENDOR OU VERTENTE BASE SOPÉ

38. ELEVAÇÃO Quanto à ALTITUDE , as elevações são designadas por : PENELA Pequena Penha MOÇAR Pequena elevação de pedras CERRO Elevação de terreno de pequenas dimensões COLINA OU OUTEIRO Elevação de terreno de declive suave MORRO OU CABEÇO Pequena elevação isolada na Planície e tem mais ou menos 200 Mt.

39. ELEVAÇÃO MONTE Elevação considerável de vertentes bastante incli- nadas , sem vegetação e que em geral não excede os 500 Mt. MONTANHA São elevações de forma e natureza diferentes SERRA É a montanha de forma muita alongada e onde na sua parte mais alta , aparecem picos , agulhas e penedias em forma de dentes . SERRANITA Agrupamento de serras MACISSOS Grandes aglomerados de montanhas e montes

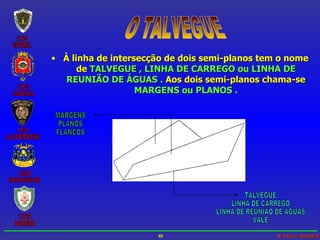

40. O TALVEGUE À linha de intersecção de dois semi-planos tem o nome de TALVEGUE , LINHA DE CARREGO ou LINHA DE REUNIÃO DE ÁGUAS . Aos dois semi-planos chama-se MARGENS ou PLANOS . TALVEGUE LINHA DE CARREGO LINHA DE REUNIÃO DE ÁGUAS VALE MARGENS PLANOS FLANCOS

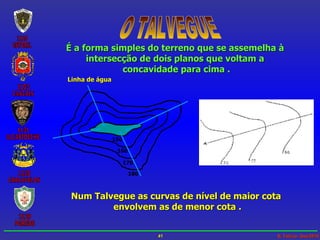

41. O TALVEGUE É a forma simples do terreno que se assemelha à intersecção de dois planos que voltam a concavidade para cima . Linha de água Num Talvegue as curvas de nível de maior cota envolvem as de menor cota . 180 170 160 150

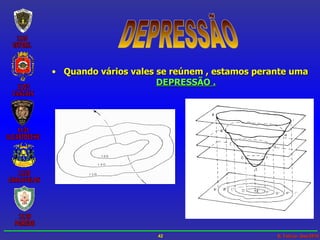

42. DEPRESSÃO Quando vários vales se reúnem , estamos perante uma DEPRESSÃO .

43. DEPRESSÃO - Quanto à sua forma e profundidade : Covadas Crateras Funis Lagoas Lagos

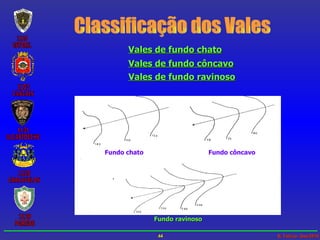

44. Classificação dos Vales Vales de fundo chato Vales de fundo côncavo Vales de fundo ravinoso Fundo chato Fundo côncavo Fundo ravinoso

45. O DECLIVE

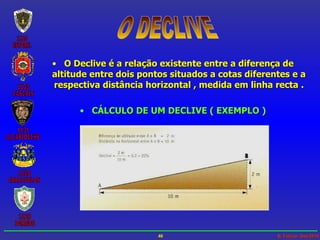

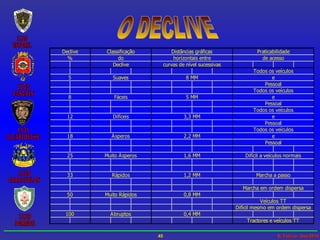

46. O DECLIVE O Declive é a relação existente entre a diferença de altitude entre dois pontos situados a cotas diferentes e a respectiva distância horizontal , medida em linha recta . CÁLCULO DE UM DECLIVE ( EXEMPLO )
