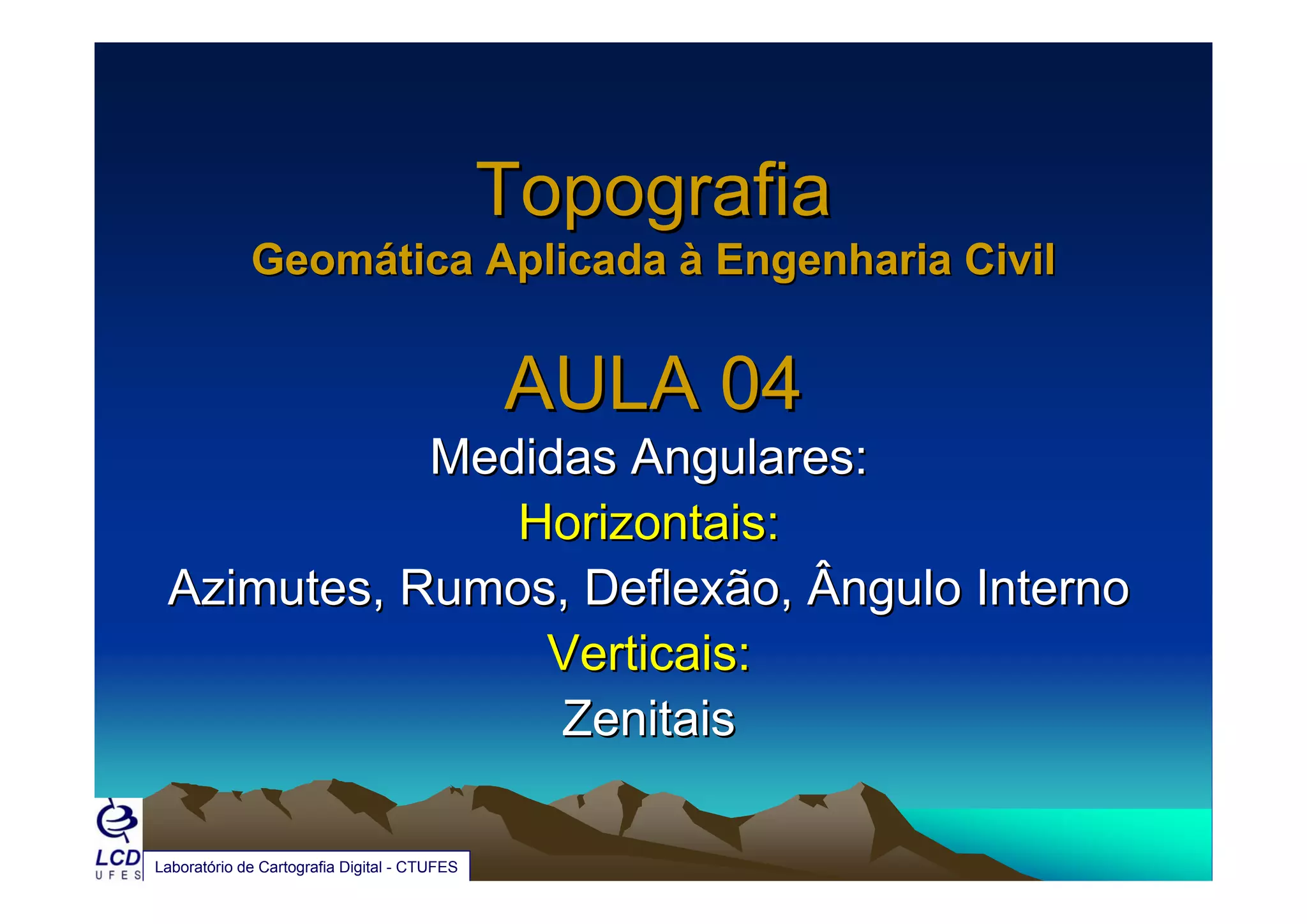

Topografia
             Geomática Aplicada à Engenharia Civil


                                              AULA 04
            Medidas Angulares:
               Horizontais:
 Azimutes, Rumos, Deflexão, Ângulo Interno
                Verticais:
                 Zenitais

Laboratório de Cartografia Digital - CTUFES

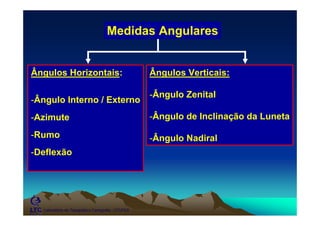

Medidas Angulares


Ângulos Horizontais                                 Ângulos Verticais




 Laboratório de Topografia e Cartografia - CTUFES
Medidas Angulares


Ângulos Horizontais:                                  Ângulos Verticais:

                                                      -Ângulo Zenital
-Ângulo Interno / Externo
-Azimute                                              -Ângulo de Inclinação da Luneta

-Rumo                                                 -Ângulo Nadiral
-Deflexão




   Laboratório de Topografia e Cartografia - CTUFES

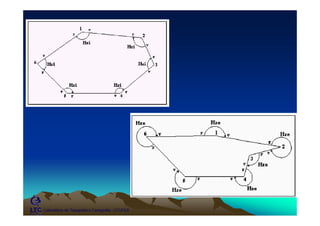

Laboratório de Topografia e Cartografia - CTUFES
5   A4
                                            PLANIMETRIA
   Laboratório de Topografia e Cartografia - CTUFES
___________________________________________________________

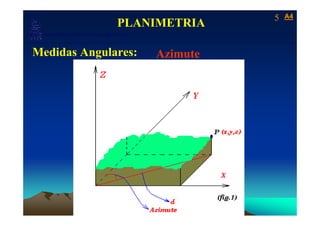

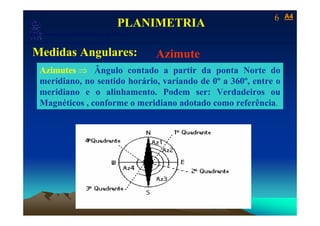

 Medidas Angulares:                                   Azimute
6   A4
                                            PLANIMETRIA
   Laboratório de Topografia e Cartografia - CTUFES
___________________________________________________________
 Medidas Angulares:                                   Azimute
  Azimutes ⇒ Ângulo contado a partir da ponta Norte do
  meridiano, no sentido horário, variando de 0º a 360º, entre o
  meridiano e o alinhamento. Podem ser: Verdadeiros ou
  Magnéticos , conforme o meridiano adotado como referência.
7   A4
                                            PLANIMETRIA
   Laboratório de Topografia e Cartografia - CTUFES
___________________________________________________________

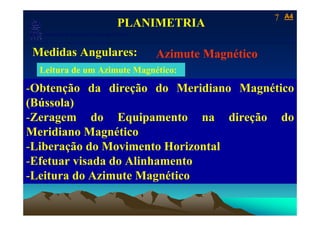

 Medidas Angulares:                                   Azimute Magnético
  Leitura de um Azimute Magnético:

-Obtenção da direção do Meridiano Magnético
(Bússola)
-Zeragem do Equipamento na direção do
Meridiano Magnético
-Liberação do Movimento Horizontal
-Efetuar visada do Alinhamento
-Leitura do Azimute Magnético
8   A4
                                            PLANIMETRIA
   Laboratório de Topografia e Cartografia - CTUFES
___________________________________________________________

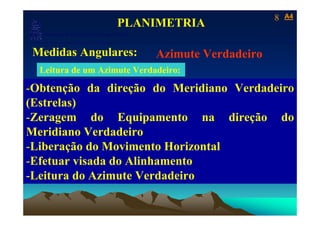

 Medidas Angulares:                                   Azimute Verdadeiro
  Leitura de um Azimute Verdadeiro:

-Obtenção da direção do Meridiano Verdadeiro
(Estrelas)
-Zeragem do Equipamento na direção do
Meridiano Verdadeiro
-Liberação do Movimento Horizontal
-Efetuar visada do Alinhamento
-Leitura do Azimute Verdadeiro

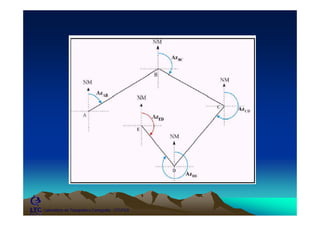

Azimutes e Contra-Azimutes




                                                   AzAB = AZBA – 180o




Laboratório de Topografia e Cartografia - CTUFES
Laboratório de Topografia e Cartografia - CTUFES
11 A4
                                            PLANIMETRIA
   Laboratório de Topografia e Cartografia - CTUFES
___________________________________________________________
 Medidas Angulares:                                   Rumo

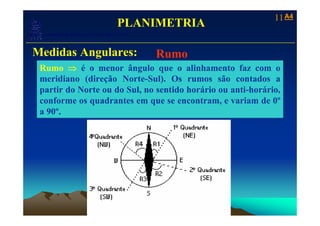

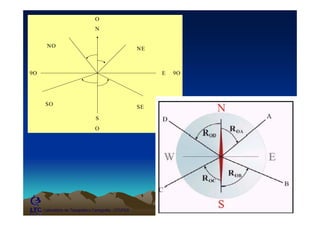

  Rumo ⇒ é o menor ângulo que o alinhamento faz com o
  meridiano (direção Norte-Sul). Os rumos são contados a
  partir do Norte ou do Sul, no sentido horário ou anti-horário,
  conforme os quadrantes em que se encontram, e variam de 0º
  a 90º.
O
                                 N

      NO                                                NE



9O                                                           E   9O




     SO
                                                        SE

                                  S
                                 O




     Laboratório de Topografia e Cartografia - CTUFES
13 A4
                                            PLANIMETRIA
   Laboratório de Topografia e Cartografia - CTUFES
___________________________________________________________
 Medidas Angulares:                                   Rumo

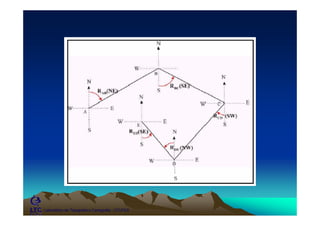

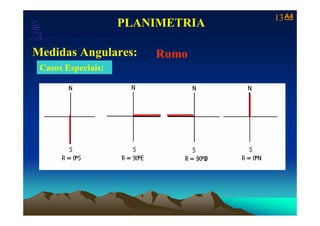

  Casos Especiais:
Laboratório de Topografia e Cartografia - CTUFES
15 A4
                                            PLANIMETRIA
                         Medidas Angulares:
   Laboratório de Topografia e Cartografia - CTUFES
___________________________________________________________
   Azimutes e Rumos:
CONVERSÕES DE AZIMUTES EM RUMOS E VICE-VERSA
               O Rumo no 1º quadrante é igual ao Azimute.




  Laboratório de Topografia e Cartografia - CTUFES
No 2º quadrante o Rumo é igual a (180º - Az).




Laboratório de Topografia e Cartografia - CTUFES

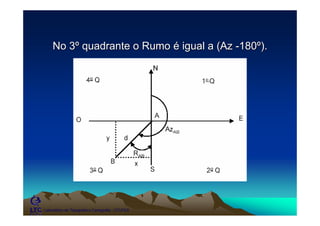

No 3º quadrante o Rumo é igual a (Az -180º).




Laboratório de Topografia e Cartografia - CTUFES
No 4º quadrante o Rumo é igual a (360º-Az).




Laboratório de Topografia e Cartografia - CTUFES

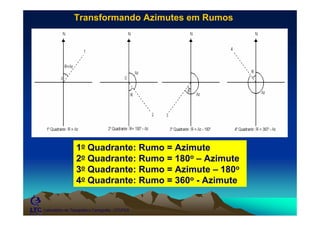

Transformando Azimutes em Rumos




                  1o Quadrante: Rumo = Azimute
                  2o Quadrante: Rumo = 180o – Azimute
                  3o Quadrante: Rumo = Azimute – 180o
                  4o Quadrante: Rumo = 360o - Azimute


Laboratório de Topografia e Cartografia - CTUFES

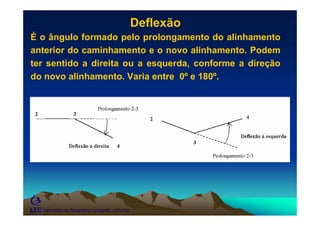

Deflexão
É o ângulo formado pelo prolongamento do alinhamento
anterior do caminhamento e o novo alinhamento. Podem
ter sentido a direita ou a esquerda, conforme a direção
do novo alinhamento. Varia entre 0º e 180º.




   Laboratório de Topografia e Cartografia - CTUFES
Calculo de rumos e azimutes2
23
                                            PLANIMETRIA
                         Medidas Angulares:
                            A4
   Laboratório de Topografia e Cartografia - CTUFES
___________________________________________________________

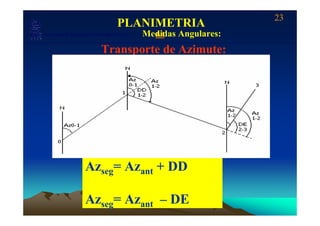

                                   Transporte de Azimute:




                          Azseg= Azant + DD

                          Azseg= Azant – DE
24 A4
                                               PLANIMETRIA
                         Medidas Angulares:
     Laboratório de Topografia e Cartografia - CTUFES
___________________________________________________________

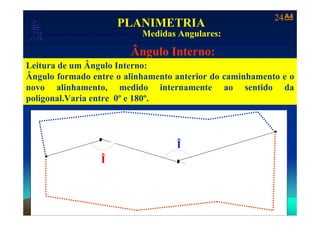

                                                        Ângulo Interno:
Leitura de um Ângulo Interno:
Ângulo formado entre o alinhamento anterior do caminhamento e o
novo alinhamento, medido internamente ao sentido da
poligonal.Varia entre 0º e 180º.


                                  2       Defl. Direita (DD)

                                                               Âng. Interno (Î)   4

                                                                    Î
                           Âng. Interno (Î)
    1                                 Î                         3




  Para:
25 A4
                                              PLANIMETRIA
                         Medidas Angulares:
    Laboratório de Topografia e Cartografia - CTUFES
___________________________________________________________

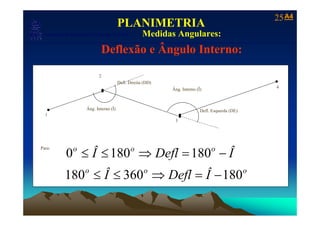

                                    Deflexão e Ângulo Interno:

                                   2
                                              Defl. Direita (DD)
                                                                   Âng. Interno (Î)                         4



                           Âng. Interno (Î)                                       Defl. Esquerda (DE)
     1
                                                                    3




                0 ≤ Î ≤ 180 ⇒ Defl = 180 − Î
                    o                                  o                               o
   Para:




               180 ≤ Î ≤ 360 ⇒ Defl = Î − 180
                           o                                o                                           o
26
                                            PLANIMETRIA
                         Medidas Angulares:
                            A4
   Laboratório de Topografia e Cartografia - CTUFES
___________________________________________________________
                                   Transporte de Azimute:




                                                      Î

                                                            Î

  Az12= Az01 - Î => Se Az12 > 180º (-180º)

  Az23= Az12 - Î => Se Az12 < 180º (+180º)
Conceitos Gerais
                         Transportando Azimutes
                                                         Az + (180º- Î)

                              AZ                         Ou
                                                         Az - Î
                                              180º - Î
   AZ
                              Î




Laboratório de Topografia e Cartografia - CTUFES
Conceitos Gerais

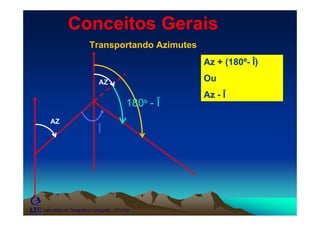

             Transportando Azimutes: Exemplo
                                                   Az + (180º - Î) = 70o +60o = 130°

                          70°
                                                   Ou
                                                   Az - Î = 70° - 120° = -50° (+180°) = 130°
                                           180º - 120º = 60°
70°
                         120°




Laboratório de Topografia e Cartografia - CTUFES
Conceitos Gerais

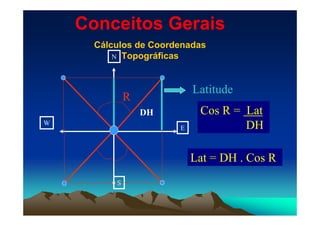

      Cálculos de Coordenadas
          N Topográficas




                           Latitude
              R
                  DH        Cos R = Lat
W
                       E            DH

                           Lat = DH . Cos R
          S
Conceitos Gerais
      Cálculos de Coordenadas
          N Topográficas


                             Sen R = Long
              R                      DH
                  DH
W
                       E   Longitude



                           Long = DH . Sen R
          S
31 A4
                                            PLANIMETRIA
                         Medidas Angulares:
   Laboratório de Topografia e Cartografia - CTUFES
___________________________________________________________

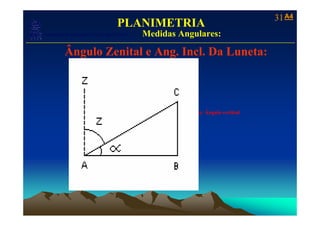

              Ângulo Zenital e Ang. Incl. Da Luneta:



                                                      α: Ângulo vertical
32 A4
                                            PLANIMETRIA
                         Medidas Angulares:
   Laboratório de Topografia e Cartografia - CTUFES
___________________________________________________________
              Ângulo Zenital e Ang. Incl. Da Luneta:

                               α: Ângulo
                               vertical




0 < Z < 90o Ascendente α = 90o - Z
270o < Z < 360o Ascendente α = Z – 270o

90o < Z < 180o Descendente α = Z - 90o
180o < Z < 270o Descendente α = 270o - Z
33 A4
                                            PLANIMETRIA
                         Medidas Angulares:
   Laboratório de Topografia e Cartografia - CTUFES
___________________________________________________________

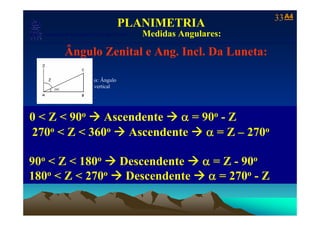

              Ângulo Zenital e Ang. Incl. Da Luneta:

                               α: Ângulo
                               vertical




0 < Z < 90o Ascendente α = 90o - Z
270o < Z < 360o Ascendente α = Z – 270o

90o < Z < 180o Descendente α = Z - 90o
180o < Z < 270o Descendente α = 270o - Z

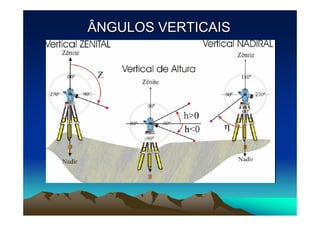

ÂNGULOS VERTICAIS
35 A4
                                            PLANIMETRIA
                         Medidas Angulares:
   Laboratório de Topografia e Cartografia - CTUFES
___________________________________________________________
                                                Exercícios:
         N
                                     B


                                                          F
                                                                  E
    A



                                              C
                                                              D

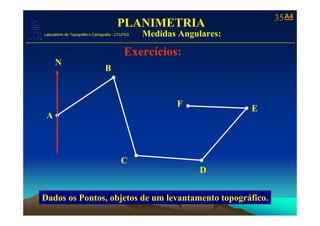

   Dados os Pontos, objetos de um levantamento topográfico.
36 A4
                                            PLANIMETRIA
                         Medidas Angulares:
   Laboratório de Topografia e Cartografia - CTUFES
___________________________________________________________

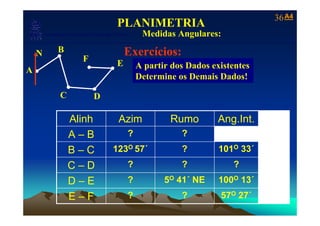

  N    B             Exercícios:
            F       E A partir dos Dados existentes
A
                        Determine os Demais Dados!

            C                  D

                Alinh                        Azim      Rumo       Ang.Int.
                A–B                               ?      ?
                B–C                      123O 57´        ?        101O 33´
                C–D                               ?      ?           ?
                D–E                               ?   5O 41´ NE   100O 13´
                E–F                               ?      ?        57O 27´
37 A4
                                            PLANIMETRIA
                         Medidas Angulares:
   Laboratório de Topografia e Cartografia - CTUFES
___________________________________________________________
  N    B             Exercícios:
            F       E A partir dos Dados existentes
A
                        Determine os Demais Dados!

            C                  D

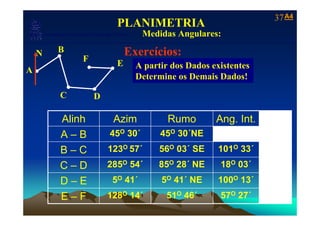

           Alinh                          Azim         Rumo        Ang. Int.
           A–B                          45O 30´       45O 30´NE
           B–C                        123O 57´        56O 03´ SE   101O 33´
           C–D                        285O 54´        85O 28´ NE    18O 03´
           D–E                           5O 41´       5O 41´ NE    100O 13´
           E–F                        128O 14´         51O 46´      57O 27´

Mais conteúdo relacionado

Mais procurados

Exercicios-topografia-corrigidos
 Exercicios-topografia-corrigidos Exercicios-topografia-corrigidos
Exercicios-topografia-corrigidos
Laécio Bezerra

Leitura da mira
Leitura da miraLeitura da mira
Aula topografia 1 - módulo 2 - Engenharia civil
Aula topografia 1 - módulo 2 - Engenharia civilAula topografia 1 - módulo 2 - Engenharia civil
Aula topografia 1 - módulo 2 - Engenharia civil
debvieir

Topografia unidade 2 planimetria
Topografia unidade 2 planimetriaTopografia unidade 2 planimetria
Topografia unidade 2 planimetria
vanilsonsertao01

Introdução geral à topografia
Introdução geral à topografiaIntrodução geral à topografia
Introdução geral à topografia
Pessoal

Topografia exercícios propostos com solução
Topografia    exercícios  propostos com soluçãoTopografia    exercícios  propostos com solução
Topografia exercícios propostos com solução
Maíra Barros

Relatório de levantamento topográfico altimétrico - Sistematização de terrenos
Relatório de levantamento topográfico altimétrico - Sistematização de terrenosRelatório de levantamento topográfico altimétrico - Sistematização de terrenos
Relatório de levantamento topográfico altimétrico - Sistematização de terrenos
luancaio_aguas

Unidade 3 Projeto de terraplenagem
Unidade 3   Projeto de terraplenagemUnidade 3   Projeto de terraplenagem
Unidade 3 Projeto de terraplenagem
Alexandre Esmeraldo

Compilação de exercicios topografia altimetria
Compilação de exercicios topografia altimetriaCompilação de exercicios topografia altimetria
Compilação de exercicios topografia altimetria
Cleide Soares

Topografia - Nivelamento e Sistematização de Terrenos
Topografia - Nivelamento e Sistematização de TerrenosTopografia - Nivelamento e Sistematização de Terrenos
Topografia - Nivelamento e Sistematização de Terrenos
Bruno Anacleto

Desenho projetivo
Desenho projetivoDesenho projetivo
Desenho projetivo
Mara Pedroso

Curso topografia basica jun13_rocha
Curso topografia basica jun13_rochaCurso topografia basica jun13_rocha
Curso topografia basica jun13_rocha
Alexandre Rocha

Aula 06 topografia UFPI 2018.1
Aula 06 topografia UFPI 2018.1Aula 06 topografia UFPI 2018.1
Aula 06 topografia UFPI 2018.1
Martins Neto

Relatório de levantamento topográfico planimétrico
Relatório de levantamento topográfico planimétricoRelatório de levantamento topográfico planimétrico
Relatório de levantamento topográfico planimétrico
luancaio_aguas

Topografia para arquitetos
Topografia para arquitetosTopografia para arquitetos
Topografia para arquitetos
Urban Acabamentos

Apostila Desenho Técnico,Cartografia e Topografia
Apostila Desenho Técnico,Cartografia e TopografiaApostila Desenho Técnico,Cartografia e Topografia
Apostila Desenho Técnico,Cartografia e Topografia
Professor Renato Mascarenhas

Unidades
UnidadesUnidades
Projeções ortogonais
Projeções ortogonaisProjeções ortogonais
Projeções ortogonais
Ellen Assad

Aula 01 topografia UFPI 2018.1
Aula 01 topografia UFPI 2018.1Aula 01 topografia UFPI 2018.1
Aula 01 topografia UFPI 2018.1
Martins Neto

Aula - Topografia
Aula - TopografiaAula - Topografia
Aula - Topografia
Edson carlos


Mais procurados (20)

Exercicios-topografia-corrigidos
 Exercicios-topografia-corrigidos Exercicios-topografia-corrigidos
Exercicios-topografia-corrigidos

Leitura da mira
Leitura da miraLeitura da mira
Leitura da mira

Aula topografia 1 - módulo 2 - Engenharia civil
Aula topografia 1 - módulo 2 - Engenharia civilAula topografia 1 - módulo 2 - Engenharia civil
Aula topografia 1 - módulo 2 - Engenharia civil

Topografia unidade 2 planimetria
Topografia unidade 2 planimetriaTopografia unidade 2 planimetria
Topografia unidade 2 planimetria

Introdução geral à topografia
Introdução geral à topografiaIntrodução geral à topografia
Introdução geral à topografia

Topografia exercícios propostos com solução
Topografia    exercícios  propostos com soluçãoTopografia    exercícios  propostos com solução
Topografia exercícios propostos com solução

Relatório de levantamento topográfico altimétrico - Sistematização de terrenos
Relatório de levantamento topográfico altimétrico - Sistematização de terrenosRelatório de levantamento topográfico altimétrico - Sistematização de terrenos
Relatório de levantamento topográfico altimétrico - Sistematização de terrenos

Unidade 3 Projeto de terraplenagem
Unidade 3   Projeto de terraplenagemUnidade 3   Projeto de terraplenagem
Unidade 3 Projeto de terraplenagem

Compilação de exercicios topografia altimetria
Compilação de exercicios topografia altimetriaCompilação de exercicios topografia altimetria
Compilação de exercicios topografia altimetria

Topografia - Nivelamento e Sistematização de Terrenos
Topografia - Nivelamento e Sistematização de TerrenosTopografia - Nivelamento e Sistematização de Terrenos
Topografia - Nivelamento e Sistematização de Terrenos

Desenho projetivo
Desenho projetivoDesenho projetivo
Desenho projetivo

Curso topografia basica jun13_rocha
Curso topografia basica jun13_rochaCurso topografia basica jun13_rocha
Curso topografia basica jun13_rocha

Aula 06 topografia UFPI 2018.1
Aula 06 topografia UFPI 2018.1Aula 06 topografia UFPI 2018.1
Aula 06 topografia UFPI 2018.1

Relatório de levantamento topográfico planimétrico
Relatório de levantamento topográfico planimétricoRelatório de levantamento topográfico planimétrico
Relatório de levantamento topográfico planimétrico

Topografia para arquitetos
Topografia para arquitetosTopografia para arquitetos
Topografia para arquitetos

Apostila Desenho Técnico,Cartografia e Topografia
Apostila Desenho Técnico,Cartografia e TopografiaApostila Desenho Técnico,Cartografia e Topografia
Apostila Desenho Técnico,Cartografia e Topografia

Unidades
UnidadesUnidades
Unidades

Projeções ortogonais
Projeções ortogonaisProjeções ortogonais
Projeções ortogonais

Aula 01 topografia UFPI 2018.1
Aula 01 topografia UFPI 2018.1Aula 01 topografia UFPI 2018.1
Aula 01 topografia UFPI 2018.1

Aula - Topografia
Aula - TopografiaAula - Topografia
Aula - Topografia


Semelhante a Calculo de rumos e azimutes2

Aula03 geo pg
Aula03 geo pgAula03 geo pg
Aula03 geo pg
railano

Apostila de topografia
Apostila de topografiaApostila de topografia
Apostila de topografia
Ariosto Nascimento

Apostila de topografia
Apostila de topografiaApostila de topografia
Apostila de topografia
Douglas Lucas chaves dresch

5 levant top_planimet
5 levant top_planimet5 levant top_planimet
5 levant top_planimet
Ed Nascimento

Levantamento Topografico Palnimetrico
Levantamento Topografico PalnimetricoLevantamento Topografico Palnimetrico
Levantamento Topografico Palnimetrico
Marcia AgAbriela Mijona

Apostila ler3402007
Apostila ler3402007Apostila ler3402007
Apostila ler3402007
Ranieri Abrantes Sarmento

Apostila 2 topografia
Apostila 2 topografiaApostila 2 topografia
Apostila 2 topografia
Jones Fagundes

Apostila2 Topografia
Apostila2 TopografiaApostila2 Topografia
Apostila2 Topografia
Roberta Moraes Martins

aula_Levantamento planimétrico.pptx
aula_Levantamento planimétrico.pptxaula_Levantamento planimétrico.pptx
aula_Levantamento planimétrico.pptx
CarlosAllanPereira1

aula_Orientação.pptx
aula_Orientação.pptxaula_Orientação.pptx
aula_Orientação.pptx
CarlosAllanPereira1

51 pe trigonometria aplicada
51 pe trigonometria aplicada51 pe trigonometria aplicada
51 pe trigonometria aplicada
Obede Edom do Nascimento

Topografia modulo ii
Topografia modulo iiTopografia modulo ii
Topografia modulo ii
Professor Renato Mascarenhas

A3 medio de ngulos
A3 medio de ngulosA3 medio de ngulos
A3 medio de ngulos
Carlos Freire Santos Filho

Apostila_5_TOPO_Leituras-Angulares.pdf
Apostila_5_TOPO_Leituras-Angulares.pdfApostila_5_TOPO_Leituras-Angulares.pdf
Apostila_5_TOPO_Leituras-Angulares.pdf
Facul4

Geometria descritiva aplicada karmann guia
Geometria descritiva aplicada   karmann guiaGeometria descritiva aplicada   karmann guia
Geometria descritiva aplicada karmann guia
america135

Noções de cartografia
Noções de cartografiaNoções de cartografia
Noções de cartografia
Agnobel Silva

Aula 8 métodos de levantamento de detalhes - avaliações de áreas(2)
Aula 8    métodos de levantamento de detalhes  - avaliações de áreas(2)Aula 8    métodos de levantamento de detalhes  - avaliações de áreas(2)
Aula 8 métodos de levantamento de detalhes - avaliações de áreas(2)
Felipe Serpa

Aula de topografia 1 - módulo 1 - Engenharia civil
Aula de topografia 1 - módulo 1 - Engenharia civilAula de topografia 1 - módulo 1 - Engenharia civil
Aula de topografia 1 - módulo 1 - Engenharia civil
debvieir

Aula4 planimetria
Aula4 planimetriaAula4 planimetria
Aula4 planimetria
morgannaprata

aula_navegacao_terrestre-segurança-pratica.pdf
aula_navegacao_terrestre-segurança-pratica.pdfaula_navegacao_terrestre-segurança-pratica.pdf
aula_navegacao_terrestre-segurança-pratica.pdf
Mairos1


Semelhante a Calculo de rumos e azimutes2 (20)

Aula03 geo pg
Aula03 geo pgAula03 geo pg
Aula03 geo pg

Apostila de topografia
Apostila de topografiaApostila de topografia
Apostila de topografia

Apostila de topografia
Apostila de topografiaApostila de topografia
Apostila de topografia

5 levant top_planimet
5 levant top_planimet5 levant top_planimet
5 levant top_planimet

Levantamento Topografico Palnimetrico
Levantamento Topografico PalnimetricoLevantamento Topografico Palnimetrico
Levantamento Topografico Palnimetrico

Apostila ler3402007
Apostila ler3402007Apostila ler3402007
Apostila ler3402007

Apostila 2 topografia
Apostila 2 topografiaApostila 2 topografia
Apostila 2 topografia

Apostila2 Topografia
Apostila2 TopografiaApostila2 Topografia
Apostila2 Topografia

aula_Levantamento planimétrico.pptx
aula_Levantamento planimétrico.pptxaula_Levantamento planimétrico.pptx
aula_Levantamento planimétrico.pptx

aula_Orientação.pptx
aula_Orientação.pptxaula_Orientação.pptx
aula_Orientação.pptx

51 pe trigonometria aplicada
51 pe trigonometria aplicada51 pe trigonometria aplicada
51 pe trigonometria aplicada

Topografia modulo ii
Topografia modulo iiTopografia modulo ii
Topografia modulo ii

A3 medio de ngulos
A3 medio de ngulosA3 medio de ngulos
A3 medio de ngulos

Apostila_5_TOPO_Leituras-Angulares.pdf
Apostila_5_TOPO_Leituras-Angulares.pdfApostila_5_TOPO_Leituras-Angulares.pdf
Apostila_5_TOPO_Leituras-Angulares.pdf

Geometria descritiva aplicada karmann guia
Geometria descritiva aplicada   karmann guiaGeometria descritiva aplicada   karmann guia
Geometria descritiva aplicada karmann guia

Noções de cartografia
Noções de cartografiaNoções de cartografia
Noções de cartografia

Aula 8 métodos de levantamento de detalhes - avaliações de áreas(2)
Aula 8    métodos de levantamento de detalhes  - avaliações de áreas(2)Aula 8    métodos de levantamento de detalhes  - avaliações de áreas(2)
Aula 8 métodos de levantamento de detalhes - avaliações de áreas(2)

Aula de topografia 1 - módulo 1 - Engenharia civil
Aula de topografia 1 - módulo 1 - Engenharia civilAula de topografia 1 - módulo 1 - Engenharia civil
Aula de topografia 1 - módulo 1 - Engenharia civil

Aula4 planimetria
Aula4 planimetriaAula4 planimetria
Aula4 planimetria

aula_navegacao_terrestre-segurança-pratica.pdf
aula_navegacao_terrestre-segurança-pratica.pdfaula_navegacao_terrestre-segurança-pratica.pdf
aula_navegacao_terrestre-segurança-pratica.pdf


Calculo de rumos e azimutes2

  • 1. Topografia Geomática Aplicada à Engenharia Civil AULA 04 Medidas Angulares: Horizontais: Azimutes, Rumos, Deflexão, Ângulo Interno Verticais: Zenitais Laboratório de Cartografia Digital - CTUFES
  • 2. Medidas Angulares Ângulos Horizontais Ângulos Verticais Laboratório de Topografia e Cartografia - CTUFES
  • 3. Medidas Angulares Ângulos Horizontais: Ângulos Verticais: -Ângulo Zenital -Ângulo Interno / Externo -Azimute -Ângulo de Inclinação da Luneta -Rumo -Ângulo Nadiral -Deflexão Laboratório de Topografia e Cartografia - CTUFES
  • 4. Laboratório de Topografia e Cartografia - CTUFES
  • 5. 5 A4 PLANIMETRIA Laboratório de Topografia e Cartografia - CTUFES ___________________________________________________________ Medidas Angulares: Azimute
  • 6. 6 A4 PLANIMETRIA Laboratório de Topografia e Cartografia - CTUFES ___________________________________________________________ Medidas Angulares: Azimute Azimutes ⇒ Ângulo contado a partir da ponta Norte do meridiano, no sentido horário, variando de 0º a 360º, entre o meridiano e o alinhamento. Podem ser: Verdadeiros ou Magnéticos , conforme o meridiano adotado como referência.
  • 7. 7 A4 PLANIMETRIA Laboratório de Topografia e Cartografia - CTUFES ___________________________________________________________ Medidas Angulares: Azimute Magnético Leitura de um Azimute Magnético: -Obtenção da direção do Meridiano Magnético (Bússola) -Zeragem do Equipamento na direção do Meridiano Magnético -Liberação do Movimento Horizontal -Efetuar visada do Alinhamento -Leitura do Azimute Magnético
  • 8. 8 A4 PLANIMETRIA Laboratório de Topografia e Cartografia - CTUFES ___________________________________________________________ Medidas Angulares: Azimute Verdadeiro Leitura de um Azimute Verdadeiro: -Obtenção da direção do Meridiano Verdadeiro (Estrelas) -Zeragem do Equipamento na direção do Meridiano Verdadeiro -Liberação do Movimento Horizontal -Efetuar visada do Alinhamento -Leitura do Azimute Verdadeiro
  • 9. Azimutes e Contra-Azimutes AzAB = AZBA – 180o Laboratório de Topografia e Cartografia - CTUFES
  • 10. Laboratório de Topografia e Cartografia - CTUFES
  • 11. 11 A4 PLANIMETRIA Laboratório de Topografia e Cartografia - CTUFES ___________________________________________________________ Medidas Angulares: Rumo Rumo ⇒ é o menor ângulo que o alinhamento faz com o meridiano (direção Norte-Sul). Os rumos são contados a partir do Norte ou do Sul, no sentido horário ou anti-horário, conforme os quadrantes em que se encontram, e variam de 0º a 90º.
  • 12. O N NO NE 9O E 9O SO SE S O Laboratório de Topografia e Cartografia - CTUFES
  • 13. 13 A4 PLANIMETRIA Laboratório de Topografia e Cartografia - CTUFES ___________________________________________________________ Medidas Angulares: Rumo Casos Especiais:
  • 14. Laboratório de Topografia e Cartografia - CTUFES
  • 15. 15 A4 PLANIMETRIA Medidas Angulares: Laboratório de Topografia e Cartografia - CTUFES ___________________________________________________________ Azimutes e Rumos:
  • 16. CONVERSÕES DE AZIMUTES EM RUMOS E VICE-VERSA O Rumo no 1º quadrante é igual ao Azimute. Laboratório de Topografia e Cartografia - CTUFES
  • 17. No 2º quadrante o Rumo é igual a (180º - Az). Laboratório de Topografia e Cartografia - CTUFES
  • 18. No 3º quadrante o Rumo é igual a (Az -180º). Laboratório de Topografia e Cartografia - CTUFES
  • 19. No 4º quadrante o Rumo é igual a (360º-Az). Laboratório de Topografia e Cartografia - CTUFES
  • 20. Transformando Azimutes em Rumos 1o Quadrante: Rumo = Azimute 2o Quadrante: Rumo = 180o – Azimute 3o Quadrante: Rumo = Azimute – 180o 4o Quadrante: Rumo = 360o - Azimute Laboratório de Topografia e Cartografia - CTUFES
  • 21. Deflexão É o ângulo formado pelo prolongamento do alinhamento anterior do caminhamento e o novo alinhamento. Podem ter sentido a direita ou a esquerda, conforme a direção do novo alinhamento. Varia entre 0º e 180º. Laboratório de Topografia e Cartografia - CTUFES
  • 23. 23 PLANIMETRIA Medidas Angulares: A4 Laboratório de Topografia e Cartografia - CTUFES ___________________________________________________________ Transporte de Azimute: Azseg= Azant + DD Azseg= Azant – DE
  • 24. 24 A4 PLANIMETRIA Medidas Angulares: Laboratório de Topografia e Cartografia - CTUFES ___________________________________________________________ Ângulo Interno: Leitura de um Ângulo Interno: Ângulo formado entre o alinhamento anterior do caminhamento e o novo alinhamento, medido internamente ao sentido da poligonal.Varia entre 0º e 180º. 2 Defl. Direita (DD) Âng. Interno (Î) 4 Î Âng. Interno (Î) 1 Î 3 Para:
  • 25. 25 A4 PLANIMETRIA Medidas Angulares: Laboratório de Topografia e Cartografia - CTUFES ___________________________________________________________ Deflexão e Ângulo Interno: 2 Defl. Direita (DD) Âng. Interno (Î) 4 Âng. Interno (Î) Defl. Esquerda (DE) 1 3 0 ≤ Î ≤ 180 ⇒ Defl = 180 − Î o o o Para: 180 ≤ Î ≤ 360 ⇒ Defl = Î − 180 o o o
  • 26. 26 PLANIMETRIA Medidas Angulares: A4 Laboratório de Topografia e Cartografia - CTUFES ___________________________________________________________ Transporte de Azimute: Î Î Az12= Az01 - Î => Se Az12 > 180º (-180º) Az23= Az12 - Î => Se Az12 < 180º (+180º)
  • 27. Conceitos Gerais Transportando Azimutes Az + (180º- Î) AZ Ou Az - Î 180º - Î AZ Î Laboratório de Topografia e Cartografia - CTUFES
  • 28. Conceitos Gerais Transportando Azimutes: Exemplo Az + (180º - Î) = 70o +60o = 130° 70° Ou Az - Î = 70° - 120° = -50° (+180°) = 130° 180º - 120º = 60° 70° 120° Laboratório de Topografia e Cartografia - CTUFES
  • 29. Conceitos Gerais Cálculos de Coordenadas N Topográficas Latitude R DH Cos R = Lat W E DH Lat = DH . Cos R S
  • 30. Conceitos Gerais Cálculos de Coordenadas N Topográficas Sen R = Long R DH DH W E Longitude Long = DH . Sen R S
  • 31. 31 A4 PLANIMETRIA Medidas Angulares: Laboratório de Topografia e Cartografia - CTUFES ___________________________________________________________ Ângulo Zenital e Ang. Incl. Da Luneta: α: Ângulo vertical
  • 32. 32 A4 PLANIMETRIA Medidas Angulares: Laboratório de Topografia e Cartografia - CTUFES ___________________________________________________________ Ângulo Zenital e Ang. Incl. Da Luneta: α: Ângulo vertical 0 < Z < 90o Ascendente α = 90o - Z 270o < Z < 360o Ascendente α = Z – 270o 90o < Z < 180o Descendente α = Z - 90o 180o < Z < 270o Descendente α = 270o - Z
  • 33. 33 A4 PLANIMETRIA Medidas Angulares: Laboratório de Topografia e Cartografia - CTUFES ___________________________________________________________ Ângulo Zenital e Ang. Incl. Da Luneta: α: Ângulo vertical 0 < Z < 90o Ascendente α = 90o - Z 270o < Z < 360o Ascendente α = Z – 270o 90o < Z < 180o Descendente α = Z - 90o 180o < Z < 270o Descendente α = 270o - Z
  • 35. 35 A4 PLANIMETRIA Medidas Angulares: Laboratório de Topografia e Cartografia - CTUFES ___________________________________________________________ Exercícios: N B F E A C D Dados os Pontos, objetos de um levantamento topográfico.
  • 36. 36 A4 PLANIMETRIA Medidas Angulares: Laboratório de Topografia e Cartografia - CTUFES ___________________________________________________________ N B Exercícios: F E A partir dos Dados existentes A Determine os Demais Dados! C D Alinh Azim Rumo Ang.Int. A–B ? ? B–C 123O 57´ ? 101O 33´ C–D ? ? ? D–E ? 5O 41´ NE 100O 13´ E–F ? ? 57O 27´
  • 37. 37 A4 PLANIMETRIA Medidas Angulares: Laboratório de Topografia e Cartografia - CTUFES ___________________________________________________________ N B Exercícios: F E A partir dos Dados existentes A Determine os Demais Dados! C D Alinh Azim Rumo Ang. Int. A–B 45O 30´ 45O 30´NE B–C 123O 57´ 56O 03´ SE 101O 33´ C–D 285O 54´ 85O 28´ NE 18O 03´ D–E 5O 41´ 5O 41´ NE 100O 13´ E–F 128O 14´ 51O 46´ 57O 27´
