EQUIPAMENTOS TOPOGRÁFICOS
PROF.: César Antônio da Silva
Curso: Técnico em Agropecuária
Disciplina: Topografia
2º Ano
Morrinhos - GO
2022
- Passo humano: nº de passos de
uma pessoa (a pé) para percorrer
determinada distância. Surgiu no
Império Romano (1 passo = 0,82 m)
- Braça: 1,8288 m (2 jardas), sendo
2,2 m (Brasil e Portugal)

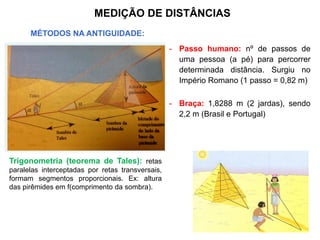

MEDIÇÃO DE DISTÂNCIAS
MÉTODOS NA ANTIGUIDADE:
Trigonometria: altura de pirâmides
f(comprimento da sombra)
Trigonometria (teorema de Tales): retas
paralelas interceptadas por retas transversais,
formam segmentos proporcionais. Ex: altura
das pirêmides em f(comprimento da sombra).
– Fita métrica: geralmente de 150 cm
– Trena: comprimentos (10, 30, 50 e 100
m), divisão em mm, cm ou pol, metro
(marcações).
• Enrolada em caixa especial (estojo),
material resistente.
• Materiais: aço, fibra de vidro, plástico,
tecido, lona

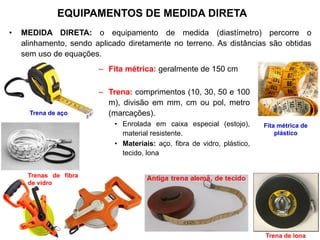

EQUIPAMENTOS DE MEDIDA DIRETA
• MEDIDA DIRETA: o equipamento de medida (diastímetro) percorre o
alinhamento, sendo aplicado diretamente no terreno. As distâncias são obtidas
sem uso de equações.
Fita métrica de
plástico
Trena de aço
Trenas de fibra
de vidro
Trena de lona
Estojo (fita
métrica de aço)

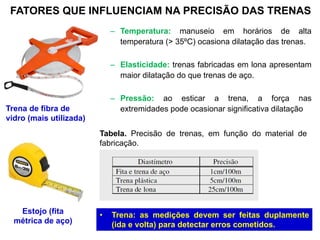

Tabela. Precisão de trenas, em função do material de
fabricação.
Trena de fibra de
vidro (mais utilizada)
• Trena: as medições devem ser feitas duplamente
(ida e volta) para detectar erros cometidos.
FATORES QUE INFLUENCIAM NA PRECISÃO DAS TRENAS
– Temperatura: manuseio em horários de alta
temperatura (> 35ºC) ocasiona dilatação das trenas.
– Elasticidade: trenas fabricadas em lona apresentam
maior dilatação do que trenas de aço.
– Pressão: ao esticar a trena, a força nas
extremidades pode ocasionar significativa dilatação

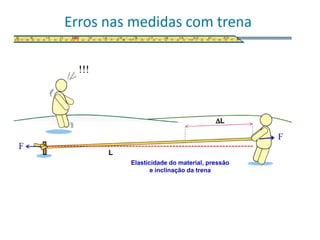

Elasticidade do material, pressão
e inclinação da trena

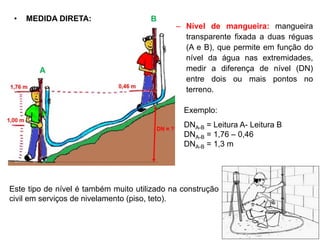

– Nível de mangueira: mangueira
transparente fixada a duas réguas
(A e B), que permite em função do
nível da água nas extremidades,
medir a diferença de nível (DN)
entre dois ou mais pontos no
terreno.
• MEDIDA DIRETA:
A
B
Exemplo:
DNA-B = Leitura A- Leitura B
DNA-B = 1,76 – 0,46
DNA-B = 1,3 m
Este tipo de nível é também muito utilizado na construção
civil em serviços de nivelamento (piso, teto).

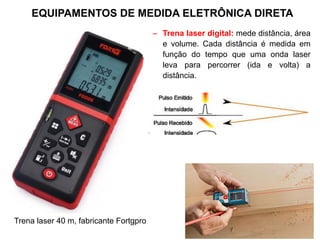

– Trena laser digital: mede distância, área
e volume. Cada distância é medida em
função do tempo que uma onda laser
leva para percorrer (ida e volta) a
distância.
Trena laser 40 m, fabricante Fortgpro
EQUIPAMENTOS DE MEDIDA ELETRÔNICA DIRETA

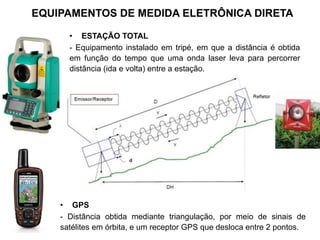

• ESTAÇÃO TOTAL
- Equipamento instalado em tripé, em que a distância é obtida
em função do tempo que uma onda laser leva para percorrer
distância (ida e volta) entre a estação.
EQUIPAMENTOS DE MEDIDA ELETRÔNICA DIRETA
• GPS
- Distância obtida mediante triangulação, por meio de sinais de
satélites em órbita, e um receptor GPS que desloca entre 2 pontos.

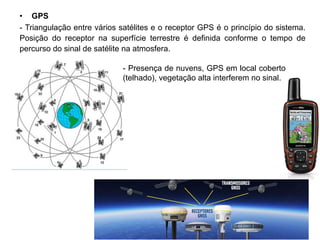

• GPS
- Triangulação entre vários satélites e o receptor GPS é o princípio do sistema.
Posição do receptor na superfície terrestre é definida conforme o tempo de
percurso do sinal de satélite na atmosfera.
- Presença de nuvens, GPS em local coberto
(telhado), vegetação alta interferem no sinal.
• MEDIDA INDIRETA: o equipamento de medição (diastímetro) é instalado num
ponto, ou percorre apenas parcialmente a área. As distâncias verticais e
horizontais são obtidas através de equações.
EQUIPAMENTOS DE MEDIDA INDIRETA

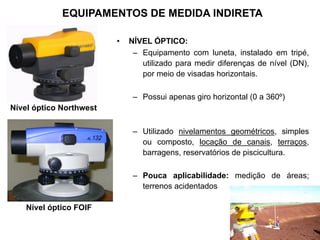

• NÍVEL ÓPTICO:
– Equipamento com luneta, instalado em tripé,
utilizado para medir diferenças de nível (DN),
por meio de visadas horizontais.
– Possui apenas giro horizontal (0 a 360º)
– Utilizado nivelamentos geométricos, simples
ou composto, locação de canais, terraços,
barragens, reservatórios de piscicultura.
– Pouca aplicabilidade: medição de áreas;
terrenos acidentados
Nível óptico FOIF
Nível óptico Northwest
EQUIPAMENTOS DE MEDIDA INDIRETA
EQUIPAMENTOS DE MEDIDA INDIRETA

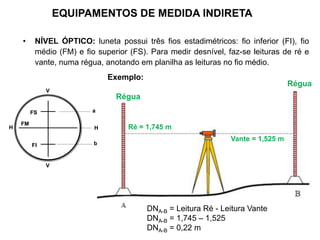

• NÍVEL ÓPTICO: luneta possui três fios estadimétricos: fio inferior (FI), fio
médio (FM) e fio superior (FS). Para medir desnível, faz-se leituras de ré e
vante, numa régua, anotando em planilha as leituras no fio médio.
Régua
Régua
Ré = 1,745 m
Vante = 1,525 m
FS
FM
FI
V
V
H
a
b
H
FS
FM
FI
V
V
H
a
b
H
Exemplo:
DNA-B = Leitura Ré - Leitura Vante
DNA-B = 1,745 – 1,525
DNA-B = 0,22 m

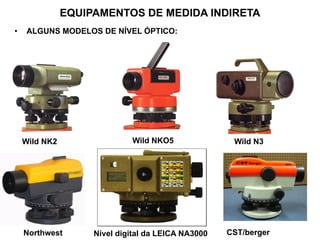

• ALGUNS MODELOS DE NÍVEL ÓPTICO:
Wild NK2 Wild N3
Wild NKO5
Northwest CST/berger
Nível digital da LEICA NA3000
EQUIPAMENTOS DE MEDIDA INDIRETA

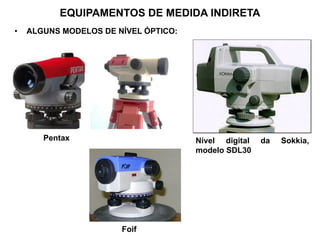

• ALGUNS MODELOS DE NÍVEL ÓPTICO:
EQUIPAMENTOS DE MEDIDA INDIRETA
Pentax Nível digital da Sokkia,
modelo SDL30
Foif

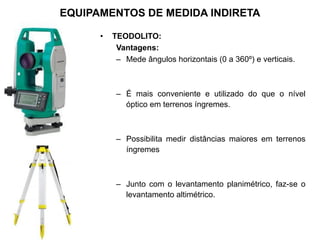

• TEODOLITO:
Vantagens:
– Mede ângulos horizontais (0 a 360º) e verticais.
– É mais conveniente e utilizado do que o nível
óptico em terrenos íngremes.
– Possibilita medir distâncias maiores em terrenos
íngremes
– Junto com o levantamento planimétrico, faz-se o
levantamento altimétrico.
EQUIPAMENTOS DE MEDIDA INDIRETA
EQUIPAMENTOS DE MEDIDA INDIRETA
Retículos do teodolito
FS
FM
FI
V
V
H
a
b
H
FS
FM
FI
V
V
H
a
b
H

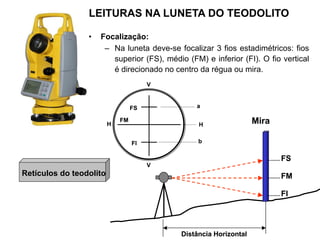

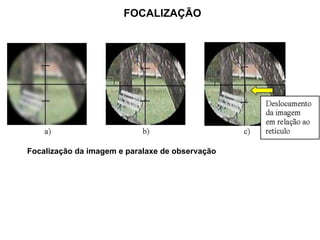

• Focalização:
– Na luneta deve-se focalizar 3 fios estadimétricos: fios
superior (FS), médio (FM) e inferior (FI). O fio vertical
é direcionado no centro da régua ou mira.
Mira
FM
FI
FS
Distância Horizontal
Mira
FM
FI
FS
Distância Horizontal
LEITURAS NA LUNETA DO TEODOLITO

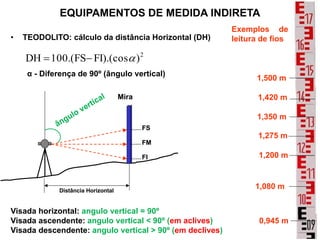

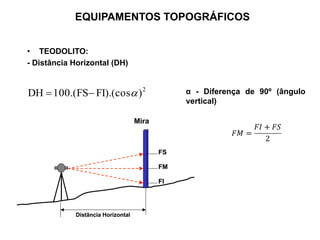

• TEODOLITO: cálculo da distância Horizontal (DH)
2
)
FI).(cos
100.(FS
DH 
−
=
α - Diferença de 90º (ângulo vertical)
EQUIPAMENTOS DE MEDIDA INDIRETA
Mira
FM
FI
FS
Distância Horizontal
Mira
FM
FI
FS
Distância Horizontal
Visada horizontal: angulo vertical = 90º
Visada ascendente: angulo vertical < 90º (em aclives)
Visada descendente: angulo vertical > 90º (em declives)
Exemplos de
leitura de fios
1,500 m
1,420 m
1,350 m
0,945 m
1,080 m
1,200 m
1,275 m
FS = 2,320 m
FM = 1,900 m
FI = 1,480 m

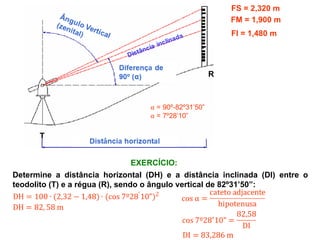

Determine a distância horizontal (DH) e a distância inclinada (DI) entre o
teodolito (T) e a régua (R), sendo o ângulo vertical de 82º31’50”:
EXERCÍCIO:
T
R
Responda:
Um agricultor pretende instalar uma canalização de água a partir de um reservatório
(R) até uma caixa d’água (C), em linha reta (linha pontilhada), para irrigar hortaliças.
Devido a altura do milheto impedir visadas, para medir o comprimento dos tubos a
serem adquiridos, um agrimensor fez duas visadas (RV e VC) com um teodolito
eletrônico, contornando a área de milheto, sendo obtidas as leituras no quadro e o
ângulo horizontal de 115º38’26” no vértice V. Sendo as leituras de fios estadimétrico
em metros, qual o comprimento total de tubos que deve ser adquirido pelo
agricultor?
RV = 176,87 m
VC = 88,96 m
Lei dos cossenos
RC = 229,81 m

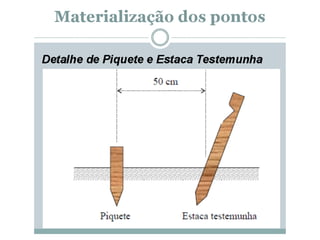

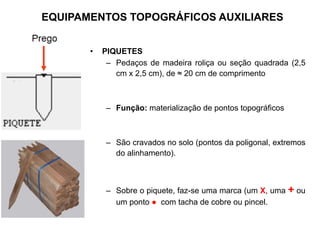

• PIQUETES
– Pedaços de madeira roliça ou seção quadrada (2,5
cm x 2,5 cm), de ≈ 20 cm de comprimento
– Função: materialização de pontos topográficos
– São cravados no solo (pontos da poligonal, extremos
do alinhamento).
– Sobre o piquete, faz-se uma marca (um X, uma + ou
um ponto ● com tacha de cobre ou pincel.
EQUIPAMENTOS TOPOGRÁFICOS AUXILIARES

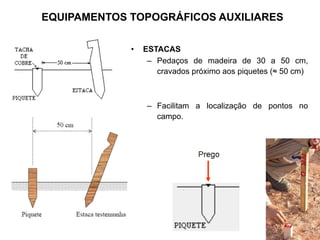

• ESTACAS
– Pedaços de madeira de 30 a 50 cm,
cravados próximo aos piquetes (≈ 50 cm)
– Facilitam a localização de pontos no
campo.
EQUIPAMENTOS TOPOGRÁFICOS AUXILIARES
• BALIZA OU BASTÃO
– Haste de ferro de 2,0 m de comprimento ou menor
(bastão), diâmetro variável de 16 a 20 mm
– É dividida em seções pintadas a cada 20 ou 50 cm em
cores contrastantes (vermelho e branco, vermelho e
amarelo), alternadas.
– Deve ser retilínia (evitar uso de baliza tortuosa, que possa
comprometer leitura de ângulos horizontais)
– Visadas devem ser feitas na parte inferior da baliza
EQUIPAMENTOS TOPOGRÁFICOS AUXILIARES

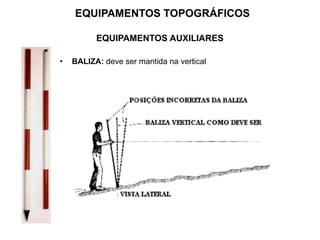

• BALIZA: deve ser mantida na vertical
EQUIPAMENTOS AUXILIARES
EQUIPAMENTOS TOPOGRÁFICOS
• NÍVEL DE CANTONEIRA: dispositivo (bolha circular) que tem a função de
tornar vertical a posição da régua.
EQUIPAMENTOS TOPOGRÁFICOS AUXILIARES
EQUIPAMENTOS TOPOGRÁFICOS AUXILIARES

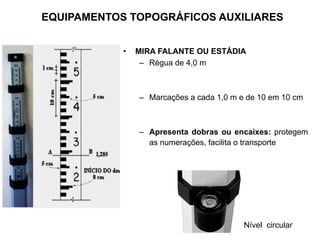

• MIRA FALANTE OU ESTÁDIA
– Régua de 4,0 m
– Marcações a cada 1,0 m e de 10 em 10 cm
– Apresenta dobras ou encaixes: protegem
as numerações, facilita o transporte
Nível circular
EQUIPAMENTOS TOPOGRÁFICOS AUXILIARES
Representação da mira ou régua graduada

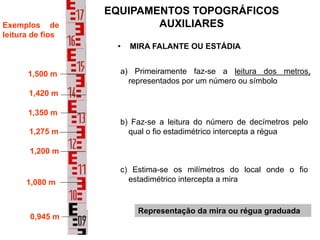

• MIRA FALANTE OU ESTÁDIA
a) Primeiramente faz-se a leitura dos metros,
representados por um número ou símbolo
c) Estima-se os milímetros do local onde o fio
estadimétrico intercepta a mira
b) Faz-se a leitura do número de decímetros pelo
qual o fio estadimétrico intercepta a régua
EQUIPAMENTOS TOPOGRÁFICOS
AUXILIARES
Exemplos de
leitura de fios
1,500 m
1,420 m
1,350 m
0,945 m
1,080 m
1,200 m
1,275 m

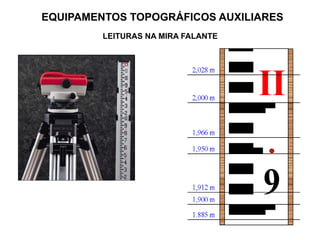

LEITURAS NA MIRA FALANTE
EQUIPAMENTOS TOPOGRÁFICOS AUXILIARES

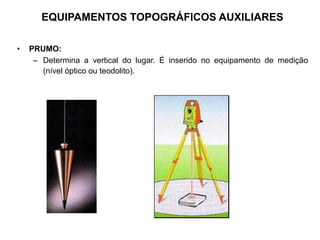

• PRUMO:
– Determina a vertical do lugar. É inserido no equipamento de medição
(nível óptico ou teodolito).
EQUIPAMENTOS TOPOGRÁFICOS AUXILIARES

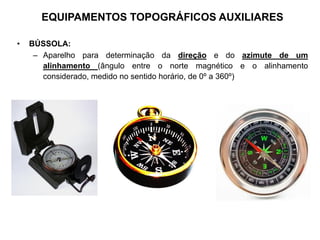

• BÚSSOLA:
– Aparelho para determinação da direção e do azimute de um
alinhamento (ângulo entre o norte magnético e o alinhamento
considerado, medido no sentido horário, de 0º a 360º)
EQUIPAMENTOS TOPOGRÁFICOS AUXILIARES
• TRIPÉ:
EQUIPAMENTOS TOPOGRÁFICOS AUXILIARES

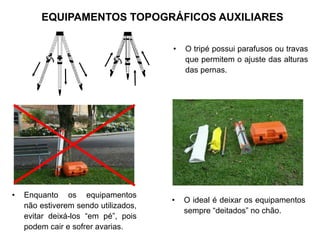

• O tripé possui parafusos ou travas
que permitem o ajuste das alturas
das pernas.
• Enquanto os equipamentos
não estiverem sendo utilizados,
evitar deixá-los “em pé”, pois
podem cair e sofrer avarias.
• O ideal é deixar os equipamentos
sempre “deitados” no chão.
EQUIPAMENTOS TOPOGRÁFICOS AUXILIARES

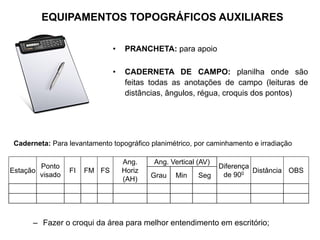

• PRANCHETA: para apoio
• CADERNETA DE CAMPO: planilha onde são
feitas todas as anotações de campo (leituras de
distâncias, ângulos, régua, croquis dos pontos)
Estação
Ponto
visado
FI FM FS
Ang.
Horiz
(AH)
Ang. Vertical (AV)
Diferença
de 900 Distância OBS
Grau Min Seg
Caderneta: Para levantamento topográfico planimétrico, por caminhamento e irradiação
– Fazer o croqui da área para melhor entendimento em escritório;
EQUIPAMENTOS TOPOGRÁFICOS AUXILIARES
INSTALAÇÃO DO TEODOLITO
• Tripé: deve ser aberto e posicionado sobre o
ponto;
• Cravar bem as pernas do tripé ao solo (solo
fofo), para evitar que o mesmo se mova
durante as medições;
• Base do tripé: em altura tal, que observador
fique em posição confortável para manuseio e
leitura do equipamento.

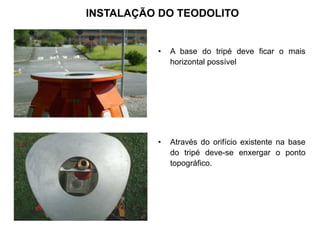

INSTALAÇÃO DO TEODOLITO
• A base do tripé deve ficar o mais
horizontal possível
• Através do orifício existente na base
do tripé deve-se enxergar o ponto
topográfico.
INSTALAÇÃO DO TEODOLITO
• O equipamento deve ser retirado com
cuidado do seu estojo
• Deixar o estojo fechado em campo:
evita problemas com umidade e
sujeira, dificulta a perda de
acessórios guardados no estojo.
INSTALAÇÃO DO TEODOLITO

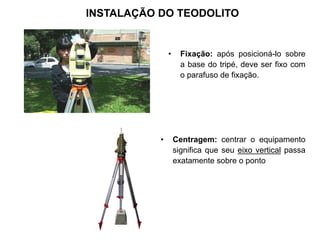

• Fixação: após posicioná-lo sobre
a base do tripé, deve ser fixo com
o parafuso de fixação.
• Centragem: centrar o equipamento
significa que seu eixo vertical passa
exatamente sobre o ponto
INSTALAÇÃO DO TEODOLITO

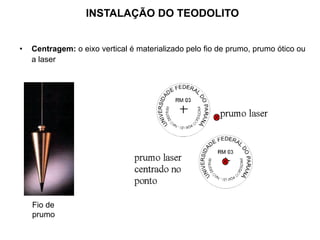

• Centragem: o eixo vertical é materializado pelo fio de prumo, prumo ótico ou
a laser
Fio de
prumo
INSTALAÇÃO DO TEODOLITO

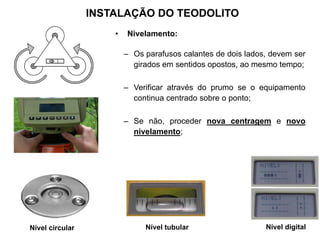

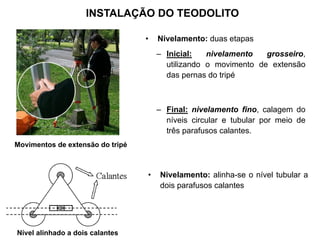

• Nivelamento: duas etapas
– Inicial: nivelamento grosseiro,
utilizando o movimento de extensão
das pernas do tripé
– Final: nivelamento fino, calagem do
níveis circular e tubular por meio de
três parafusos calantes.
Movimentos de extensão do tripé
• Nivelamento: alinha-se o nível tubular a
dois parafusos calantes
Nível alinhado a dois calantes
Nível circular Nível tubular Nível digital
INSTALAÇÃO DO TEODOLITO
• Nivelamento:
– Os parafusos calantes de dois lados, devem ser
girados em sentidos opostos, ao mesmo tempo;
– Verificar através do prumo se o equipamento
continua centrado sobre o ponto;
– Se não, proceder nova centragem e novo
nivelamento;
FOCALIZAÇÃO
• Inicia-se pela focalização dos retículos
(fios) e depois do objeto ou imagem (mira,
baliza)
• Os fios devem ser vistos com nitidez e bem
definidos.
• Observar uma superfície clara (parede
branca, o azul do céu), evitando visar na
direção do Sol.
Retículos focalizados
• Focalização do objeto: verifica se não há problema de paralaxe
(deslocamento aparente de um objeto em relação a um referencial, causado
pelo deslocamento do observador).
FOCALIZAÇÃO
Focalização da imagem e paralaxe de observação
Mira
FM
FI
FS
Distância Horizontal
Mira
FM
FI
FS
Distância Horizontal
EQUIPAMENTOS TOPOGRÁFICOS
• TEODOLITO:
- Distância Horizontal (DH)
2
)
FI).(cos
100.(FS
DH 
−
= α - Diferença de 90º (ângulo
vertical)
FS = 1,220 m
FM = 0,900 m
FI = 0,580 m

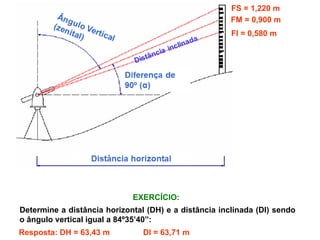

Determine a distância horizontal (DH) e a distância inclinada (DI) sendo
o ângulo vertical igual a 84º35’40”:
EXERCÍCIO:
Resposta: DH = 63,43 m DI = 63,71 m

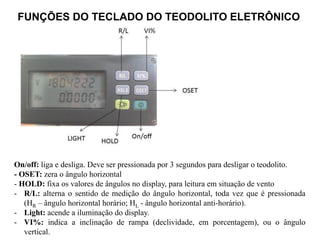

FUNÇÕES DO TECLADO DO TEODOLITO ELETRÔNICO
On/off: liga e desliga. Deve ser pressionada por 3 segundos para desligar o teodolito.
- OSET: zera o ângulo horizontal
- HOLD: fixa os valores de ângulos no display, para leitura em situação de vento
- R/L: alterna o sentido de medição do ângulo horizontal, toda vez que é pressionada
(HR – ângulo horizontal horário; HL - ângulo horizontal anti-horário).
- Light: acende a iluminação do display.
- VI%: indica a inclinação de rampa (declividade, em porcentagem), ou o ângulo
vertical.

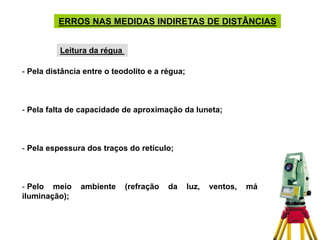

- Pela distância entre o teodolito e a régua;
- Pela falta de capacidade de aproximação da luneta;
- Pela espessura dos traços do retículo;
- Pelo meio ambiente (refração da luz, ventos, má
iluminação);
ERROS NAS MEDIDAS INDIRETAS DE DISTÂNCIAS
Leitura da régua
- Pela maneira como a régua é dividida e pela variação do seu
comprimento;
- Pela falta de experiência do operador;
- Leitura incorreta dos ângulos, esquecer de travar o giro
horizontal ao zerar o ângulo horizontal;
ERROS NAS MEDIDAS INDIRETAS DE DISTÂNCIAS
Leitura da régua
ERROS NAS MEDIDAS INDIRETAS DE DISTÂNCIAS
Leitura de ângulos
- Verticalidade da baliza e da mira;
- Erro linear de centragem do teodolito sobre o ponto (piquete);
- Erro de nivelamento do teodolito
ERROS EM LEVANTAMENTOS TOPOGRÁFICOS
• Na execução de levantamentos, o agrimensor está sempre sujeito a cometer
erros.
FONTES DE ERRO:
- Ambientais: variações das condições atmosféricas, como excesso
de insolação, calor, ventos, neblina (má visibilidade). Ex: dilatação do
comprimento de trenas com o aumento da temperatura.
- Instrumentais: imperfeição na fabricação de equipamentos,
calibração (medidas angulares, luneta), ajuste, manuseio inadequado.
- Pessoais: causados por falhas humanas, como falta de atenção ao
executar uma medição, cansaço, etc.
Medição com trena
Erros: posição não horizontal da trena

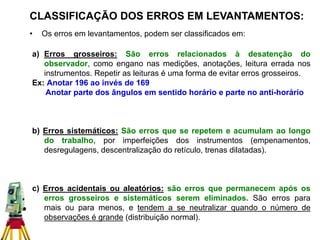

CLASSIFICAÇÃO DOS ERROS EM LEVANTAMENTOS:
• Os erros em levantamentos, podem ser classificados em:
a) Erros grosseiros: São erros relacionados à desatenção do
observador, como engano nas medições, anotações, leitura errada nos
instrumentos. Repetir as leituras é uma forma de evitar erros grosseiros.
Ex: Anotar 196 ao invés de 169
Anotar parte dos ângulos em sentido horário e parte no anti-horário
b) Erros sistemáticos: São erros que se repetem e acumulam ao longo
do trabalho, por imperfeições dos instrumentos (empenamentos,
desregulagens, descentralização do retículo, trenas dilatadas).
c) Erros acidentais ou aleatórios: são erros que permanecem após os
erros grosseiros e sistemáticos serem eliminados. São erros para
mais ou para menos, e tendem a se neutralizar quando o número de
observações é grande (distribuição normal).
ETAPAS E MÉTODOS DE
LEVANTAMENTO TOPOGRÁFICO
PROF.: César Antônio da Silva
Curso: Técnico em Agropecuária Disciplina:Topografia
Morrinhos - GO
2020

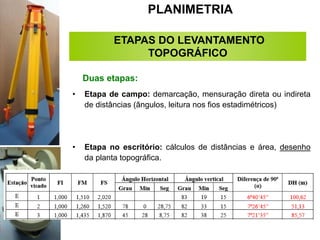

• Etapa de campo: demarcação, mensuração direta ou indireta
de distâncias (ângulos, leitura nos fios estadimétricos)
Duas etapas:
• Etapa no escritório: cálculos de distâncias e área, desenho
da planta topográfica.
PLANIMETRIA
ETAPAS DO LEVANTAMENTO
TOPOGRÁFICO

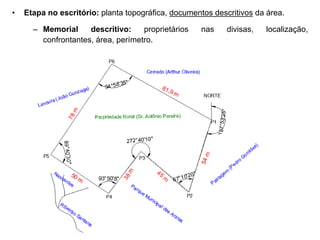

• Etapa no escritório: planta topográfica, documentos descritivos da área.
– Memorial descritivo: proprietários nas divisas, localização,
confrontantes, área, perímetro.
PLANIMETRIA
FASES DO LEVANTAMENTO TOPOGRÁFICO EM CAMPO

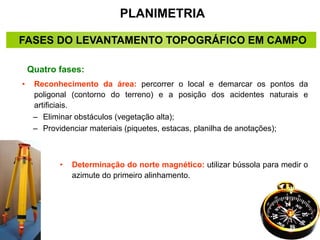

• Reconhecimento da área: percorrer o local e demarcar os pontos da
poligonal (contorno do terreno) e a posição dos acidentes naturais e
artificiais.
– Eliminar obstáculos (vegetação alta);
– Providenciar materiais (piquetes, estacas, planilha de anotações);
Quatro fases:
• Determinação do norte magnético: utilizar bússola para medir o
azimute do primeiro alinhamento.
PLANIMETRIA

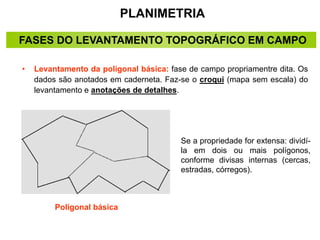

• Levantamento da poligonal básica: fase de campo propriamentre dita. Os
dados são anotados em caderneta. Faz-se o croqui (mapa sem escala) do
levantamento e anotações de detalhes.
Se a propriedade for extensa: dividí-
la em dois ou mais polígonos,
conforme divisas internas (cercas,
estradas, córregos).
Poligonal básica
FASES DO LEVANTAMENTO TOPOGRÁFICO EM CAMPO
PLANIMETRIA

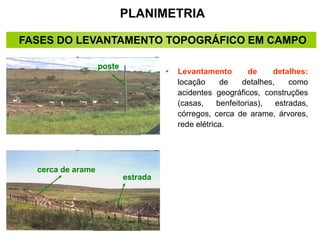

• Levantamento de detalhes:
locação de detalhes, como
acidentes geográficos, construções
(casas, benfeitorias), estradas,
córregos, cerca de arame, árvores,
rede elétrica.
cerca de arame
poste
estrada
FASES DO LEVANTAMENTO TOPOGRÁFICO EM CAMPO
• Levantamento de detalhes:
FASES DO LEVANTAMENTO TOPOGRÁFICO EM CAMPO
MÉTODOS DE LEVANTAMENTO PLANIMÉTRICO
• Levantamento por irradiação: o levantamento da poligonal é
realizado instalando o equipamento num único ponto, dentro ou fora
do perímetro, medindo ângulos e distâncias horizontais (DH).

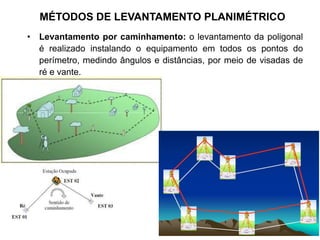

• Levantamento por caminhamento: o levantamento da poligonal
é realizado instalando o equipamento em todos os pontos do
perímetro, medindo ângulos e distâncias, por meio de visadas de
ré e vante.
MÉTODOS DE LEVANTAMENTO PLANIMÉTRICO

Mais conteúdo relacionado

Mais procurados

Topografia exercícios propostos com solução
Topografia    exercícios  propostos com soluçãoTopografia    exercícios  propostos com solução
Topografia exercícios propostos com solução
Maíra Barros


Mais procurados (20)

Topografia exercícios propostos com solução
Topografia    exercícios  propostos com soluçãoTopografia    exercícios  propostos com solução
Topografia exercícios propostos com solução

Topografia aula01
Topografia aula01Topografia aula01
Topografia aula01

Nivelamento taqueométrico: o que é, fórmulas e aplicações
Nivelamento taqueométrico: o que é, fórmulas e aplicaçõesNivelamento taqueométrico: o que é, fórmulas e aplicações
Nivelamento taqueométrico: o que é, fórmulas e aplicações

Levantamento Topografico Palnimetrico
Levantamento Topografico PalnimetricoLevantamento Topografico Palnimetrico
Levantamento Topografico Palnimetrico

Curso topografia basica jun13_rocha
Curso topografia basica jun13_rochaCurso topografia basica jun13_rocha
Curso topografia basica jun13_rocha

Exercicios-topografia-corrigidos
 Exercicios-topografia-corrigidos Exercicios-topografia-corrigidos
Exercicios-topografia-corrigidos

Topografia unidade 2 planimetria
Topografia unidade 2 planimetriaTopografia unidade 2 planimetria
Topografia unidade 2 planimetria

Exercícios de rumos e azimutes
Exercícios de rumos e azimutesExercícios de rumos e azimutes
Exercícios de rumos e azimutes

Topografia basica
Topografia basicaTopografia basica
Topografia basica

Aula - Topografia
Aula - TopografiaAula - Topografia
Aula - Topografia

Aula de Topografia
Aula de TopografiaAula de Topografia
Aula de Topografia

Desenho arquitetônico cortes
Desenho arquitetônico cortesDesenho arquitetônico cortes
Desenho arquitetônico cortes

Aula 1 - Introdução ao Desenho Técnico
Aula 1 - Introdução ao Desenho TécnicoAula 1 - Introdução ao Desenho Técnico
Aula 1 - Introdução ao Desenho Técnico

Leitura da mira
Leitura da miraLeitura da mira
Leitura da mira

Aula 07 topografia UFPI 2018.1
Aula 07 topografia UFPI 2018.1Aula 07 topografia UFPI 2018.1
Aula 07 topografia UFPI 2018.1

Levantamento topográfico?
Levantamento topográfico?Levantamento topográfico?
Levantamento topográfico?

Manual georreferenciamento
Manual georreferenciamentoManual georreferenciamento
Manual georreferenciamento

MORFOLOGIA E FENOLOGIA DA CULTURA DA SOJA
MORFOLOGIA E FENOLOGIA DA CULTURA DA SOJAMORFOLOGIA E FENOLOGIA DA CULTURA DA SOJA
MORFOLOGIA E FENOLOGIA DA CULTURA DA SOJA

Apresentação topografia
Apresentação topografiaApresentação topografia
Apresentação topografia

Aula 03 topografia UFPI 2018.1
Aula 03 topografia UFPI 2018.1Aula 03 topografia UFPI 2018.1
Aula 03 topografia UFPI 2018.1


Semelhante a 11ª e 12ª Aula - Equipamentos Topograficos.pdf

Levantamentos-Topograficos-II_aplicacao-terraplanagem.pdf
Levantamentos-Topograficos-II_aplicacao-terraplanagem.pdfLevantamentos-Topograficos-II_aplicacao-terraplanagem.pdf
Levantamentos-Topograficos-II_aplicacao-terraplanagem.pdf
Glaudes Moreira

Pp 01 viagens com gps1 vff
Pp 01   viagens com gps1 vffPp 01   viagens com gps1 vff
Pp 01 viagens com gps1 vff
Binucha


Semelhante a 11ª e 12ª Aula - Equipamentos Topograficos.pdf (20)

Nivelamento Geometrico
Nivelamento GeometricoNivelamento Geometrico
Nivelamento Geometrico

CÁPITULO_3_MEDIÇÃO DE DISTÂNCIA Na CADEIRA DE TOPOGRAFIA
CÁPITULO_3_MEDIÇÃO DE DISTÂNCIA Na CADEIRA DE TOPOGRAFIACÁPITULO_3_MEDIÇÃO DE DISTÂNCIA Na CADEIRA DE TOPOGRAFIA
CÁPITULO_3_MEDIÇÃO DE DISTÂNCIA Na CADEIRA DE TOPOGRAFIA

Levantamentos-Topograficos-II_aplicacao-terraplanagem.pdf
Levantamentos-Topograficos-II_aplicacao-terraplanagem.pdfLevantamentos-Topograficos-II_aplicacao-terraplanagem.pdf
Levantamentos-Topograficos-II_aplicacao-terraplanagem.pdf

Gaiatec sistemas saneamento
Gaiatec sistemas   saneamentoGaiatec sistemas   saneamento
Gaiatec sistemas saneamento

Topografia 2
Topografia 2Topografia 2
Topografia 2

Topografia 2
Topografia 2Topografia 2
Topografia 2

Notas de aula de metrologia prof
Notas de aula de metrologia profNotas de aula de metrologia prof
Notas de aula de metrologia prof

Manual hidroflex ii rev1.0
Manual hidroflex ii rev1.0Manual hidroflex ii rev1.0
Manual hidroflex ii rev1.0

Pp 01 viagens com gps1 vff
Pp 01   viagens com gps1 vffPp 01   viagens com gps1 vff
Pp 01 viagens com gps1 vff

Evolução tecnológica em Tomografia Computadorizada
Evolução tecnológica em Tomografia ComputadorizadaEvolução tecnológica em Tomografia Computadorizada
Evolução tecnológica em Tomografia Computadorizada

Aula3 planimetria
Aula3 planimetriaAula3 planimetria
Aula3 planimetria

Aula de tomografia - Wendesor Oliveira
Aula de tomografia  - Wendesor Oliveira Aula de tomografia  - Wendesor Oliveira
Aula de tomografia - Wendesor Oliveira

Aparelhos topográficos: Conheça os diferentes existentes
Aparelhos topográficos: Conheça os diferentes existentesAparelhos topográficos: Conheça os diferentes existentes
Aparelhos topográficos: Conheça os diferentes existentes

Medidores de tensão de correias industriais
Medidores de tensão de correias industriaisMedidores de tensão de correias industriais
Medidores de tensão de correias industriais

TOPOII AULA 1 - PARTE A 2008.pdf
TOPOII AULA 1 - PARTE A  2008.pdfTOPOII AULA 1 - PARTE A  2008.pdf
TOPOII AULA 1 - PARTE A 2008.pdf

Capítulo 6.1 2014_pos
Capítulo 6.1 2014_posCapítulo 6.1 2014_pos
Capítulo 6.1 2014_pos

Capítulo 5 2014_pos
Capítulo 5 2014_posCapítulo 5 2014_pos
Capítulo 5 2014_pos

Debate LiDAR GeoBrasil
Debate LiDAR GeoBrasilDebate LiDAR GeoBrasil
Debate LiDAR GeoBrasil

Apostila metrologia senai pe
Apostila metrologia senai peApostila metrologia senai pe
Apostila metrologia senai pe

01 - Introdução a sistemas de medição.pdf
01 - Introdução a sistemas de medição.pdf01 - Introdução a sistemas de medição.pdf
01 - Introdução a sistemas de medição.pdf


Último

Apresentação Power Embedded - Descubra uma nova forma de compartilhar relatór...
Apresentação Power Embedded - Descubra uma nova forma de compartilhar relatór...Apresentação Power Embedded - Descubra uma nova forma de compartilhar relatór...
Apresentação Power Embedded - Descubra uma nova forma de compartilhar relatór...
Dirceu Resende


Último (6)

Apresentação Power Embedded - Descubra uma nova forma de compartilhar relatór...
Apresentação Power Embedded - Descubra uma nova forma de compartilhar relatór...Apresentação Power Embedded - Descubra uma nova forma de compartilhar relatór...
Apresentação Power Embedded - Descubra uma nova forma de compartilhar relatór...

Concurso Caixa TI - Imersão Final - Rogério Araújo.pdf
Concurso Caixa TI - Imersão Final - Rogério Araújo.pdfConcurso Caixa TI - Imersão Final - Rogério Araújo.pdf
Concurso Caixa TI - Imersão Final - Rogério Araújo.pdf

From_SEH_Overwrite_with_Egg_Hunter_to_Get_a_Shell_PT-BR.pdf
From_SEH_Overwrite_with_Egg_Hunter_to_Get_a_Shell_PT-BR.pdfFrom_SEH_Overwrite_with_Egg_Hunter_to_Get_a_Shell_PT-BR.pdf
From_SEH_Overwrite_with_Egg_Hunter_to_Get_a_Shell_PT-BR.pdf

Apresentação Comercial VITAL DATA 2024.pdf
Apresentação Comercial VITAL DATA 2024.pdfApresentação Comercial VITAL DATA 2024.pdf
Apresentação Comercial VITAL DATA 2024.pdf

Certificado - Data Analytics - CoderHouse.pdf
Certificado - Data Analytics - CoderHouse.pdfCertificado - Data Analytics - CoderHouse.pdf
Certificado - Data Analytics - CoderHouse.pdf

[ServiceNow] Upgrade de versão - 2ª edição (Revisada, atualizada e ampliada)
[ServiceNow] Upgrade de versão - 2ª edição (Revisada, atualizada e ampliada)[ServiceNow] Upgrade de versão - 2ª edição (Revisada, atualizada e ampliada)
[ServiceNow] Upgrade de versão - 2ª edição (Revisada, atualizada e ampliada)


11ª e 12ª Aula - Equipamentos Topograficos.pdf

  • 1. EQUIPAMENTOS TOPOGRÁFICOS PROF.: César Antônio da Silva Curso: Técnico em Agropecuária Disciplina: Topografia 2º Ano Morrinhos - GO 2022
  • 2. - Passo humano: nº de passos de uma pessoa (a pé) para percorrer determinada distância. Surgiu no Império Romano (1 passo = 0,82 m) - Braça: 1,8288 m (2 jardas), sendo 2,2 m (Brasil e Portugal) MEDIÇÃO DE DISTÂNCIAS MÉTODOS NA ANTIGUIDADE: Trigonometria: altura de pirâmides f(comprimento da sombra) Trigonometria (teorema de Tales): retas paralelas interceptadas por retas transversais, formam segmentos proporcionais. Ex: altura das pirêmides em f(comprimento da sombra).
  • 3. – Fita métrica: geralmente de 150 cm – Trena: comprimentos (10, 30, 50 e 100 m), divisão em mm, cm ou pol, metro (marcações). • Enrolada em caixa especial (estojo), material resistente. • Materiais: aço, fibra de vidro, plástico, tecido, lona EQUIPAMENTOS DE MEDIDA DIRETA • MEDIDA DIRETA: o equipamento de medida (diastímetro) percorre o alinhamento, sendo aplicado diretamente no terreno. As distâncias são obtidas sem uso de equações. Fita métrica de plástico Trena de aço Trenas de fibra de vidro Trena de lona
  • 4. Estojo (fita métrica de aço) Tabela. Precisão de trenas, em função do material de fabricação. Trena de fibra de vidro (mais utilizada) • Trena: as medições devem ser feitas duplamente (ida e volta) para detectar erros cometidos. FATORES QUE INFLUENCIAM NA PRECISÃO DAS TRENAS – Temperatura: manuseio em horários de alta temperatura (> 35ºC) ocasiona dilatação das trenas. – Elasticidade: trenas fabricadas em lona apresentam maior dilatação do que trenas de aço. – Pressão: ao esticar a trena, a força nas extremidades pode ocasionar significativa dilatação
  • 5. Elasticidade do material, pressão e inclinação da trena
  • 6. – Nível de mangueira: mangueira transparente fixada a duas réguas (A e B), que permite em função do nível da água nas extremidades, medir a diferença de nível (DN) entre dois ou mais pontos no terreno. • MEDIDA DIRETA: A B Exemplo: DNA-B = Leitura A- Leitura B DNA-B = 1,76 – 0,46 DNA-B = 1,3 m Este tipo de nível é também muito utilizado na construção civil em serviços de nivelamento (piso, teto).
  • 7. – Trena laser digital: mede distância, área e volume. Cada distância é medida em função do tempo que uma onda laser leva para percorrer (ida e volta) a distância. Trena laser 40 m, fabricante Fortgpro EQUIPAMENTOS DE MEDIDA ELETRÔNICA DIRETA
  • 8. • ESTAÇÃO TOTAL - Equipamento instalado em tripé, em que a distância é obtida em função do tempo que uma onda laser leva para percorrer distância (ida e volta) entre a estação. EQUIPAMENTOS DE MEDIDA ELETRÔNICA DIRETA • GPS - Distância obtida mediante triangulação, por meio de sinais de satélites em órbita, e um receptor GPS que desloca entre 2 pontos.
  • 9. • GPS - Triangulação entre vários satélites e o receptor GPS é o princípio do sistema. Posição do receptor na superfície terrestre é definida conforme o tempo de percurso do sinal de satélite na atmosfera. - Presença de nuvens, GPS em local coberto (telhado), vegetação alta interferem no sinal.
  • 10. • MEDIDA INDIRETA: o equipamento de medição (diastímetro) é instalado num ponto, ou percorre apenas parcialmente a área. As distâncias verticais e horizontais são obtidas através de equações. EQUIPAMENTOS DE MEDIDA INDIRETA
  • 11. • NÍVEL ÓPTICO: – Equipamento com luneta, instalado em tripé, utilizado para medir diferenças de nível (DN), por meio de visadas horizontais. – Possui apenas giro horizontal (0 a 360º) – Utilizado nivelamentos geométricos, simples ou composto, locação de canais, terraços, barragens, reservatórios de piscicultura. – Pouca aplicabilidade: medição de áreas; terrenos acidentados Nível óptico FOIF Nível óptico Northwest EQUIPAMENTOS DE MEDIDA INDIRETA
  • 12. EQUIPAMENTOS DE MEDIDA INDIRETA • NÍVEL ÓPTICO: luneta possui três fios estadimétricos: fio inferior (FI), fio médio (FM) e fio superior (FS). Para medir desnível, faz-se leituras de ré e vante, numa régua, anotando em planilha as leituras no fio médio. Régua Régua Ré = 1,745 m Vante = 1,525 m FS FM FI V V H a b H FS FM FI V V H a b H Exemplo: DNA-B = Leitura Ré - Leitura Vante DNA-B = 1,745 – 1,525 DNA-B = 0,22 m
  • 13. • ALGUNS MODELOS DE NÍVEL ÓPTICO: Wild NK2 Wild N3 Wild NKO5 Northwest CST/berger Nível digital da LEICA NA3000 EQUIPAMENTOS DE MEDIDA INDIRETA

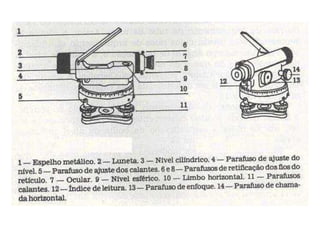

  • 14.
  • 15. • ALGUNS MODELOS DE NÍVEL ÓPTICO: EQUIPAMENTOS DE MEDIDA INDIRETA Pentax Nível digital da Sokkia, modelo SDL30 Foif

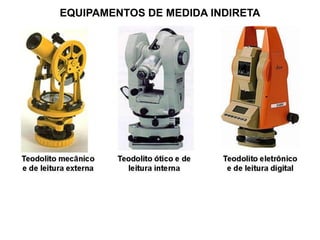

  • 16. • TEODOLITO: Vantagens: – Mede ângulos horizontais (0 a 360º) e verticais. – É mais conveniente e utilizado do que o nível óptico em terrenos íngremes. – Possibilita medir distâncias maiores em terrenos íngremes – Junto com o levantamento planimétrico, faz-se o levantamento altimétrico. EQUIPAMENTOS DE MEDIDA INDIRETA
  • 18. Retículos do teodolito FS FM FI V V H a b H FS FM FI V V H a b H • Focalização: – Na luneta deve-se focalizar 3 fios estadimétricos: fios superior (FS), médio (FM) e inferior (FI). O fio vertical é direcionado no centro da régua ou mira. Mira FM FI FS Distância Horizontal Mira FM FI FS Distância Horizontal LEITURAS NA LUNETA DO TEODOLITO
  • 19. • TEODOLITO: cálculo da distância Horizontal (DH) 2 ) FI).(cos 100.(FS DH  − = α - Diferença de 90º (ângulo vertical) EQUIPAMENTOS DE MEDIDA INDIRETA Mira FM FI FS Distância Horizontal Mira FM FI FS Distância Horizontal Visada horizontal: angulo vertical = 90º Visada ascendente: angulo vertical < 90º (em aclives) Visada descendente: angulo vertical > 90º (em declives) Exemplos de leitura de fios 1,500 m 1,420 m 1,350 m 0,945 m 1,080 m 1,200 m 1,275 m
  • 20. FS = 2,320 m FM = 1,900 m FI = 1,480 m Determine a distância horizontal (DH) e a distância inclinada (DI) entre o teodolito (T) e a régua (R), sendo o ângulo vertical de 82º31’50”: EXERCÍCIO: T R
  • 21. Responda: Um agricultor pretende instalar uma canalização de água a partir de um reservatório (R) até uma caixa d’água (C), em linha reta (linha pontilhada), para irrigar hortaliças. Devido a altura do milheto impedir visadas, para medir o comprimento dos tubos a serem adquiridos, um agrimensor fez duas visadas (RV e VC) com um teodolito eletrônico, contornando a área de milheto, sendo obtidas as leituras no quadro e o ângulo horizontal de 115º38’26” no vértice V. Sendo as leituras de fios estadimétrico em metros, qual o comprimento total de tubos que deve ser adquirido pelo agricultor? RV = 176,87 m VC = 88,96 m Lei dos cossenos RC = 229,81 m
  • 22.
  • 23. • PIQUETES – Pedaços de madeira roliça ou seção quadrada (2,5 cm x 2,5 cm), de ≈ 20 cm de comprimento – Função: materialização de pontos topográficos – São cravados no solo (pontos da poligonal, extremos do alinhamento). – Sobre o piquete, faz-se uma marca (um X, uma + ou um ponto ● com tacha de cobre ou pincel. EQUIPAMENTOS TOPOGRÁFICOS AUXILIARES
  • 24. • ESTACAS – Pedaços de madeira de 30 a 50 cm, cravados próximo aos piquetes (≈ 50 cm) – Facilitam a localização de pontos no campo. EQUIPAMENTOS TOPOGRÁFICOS AUXILIARES
  • 25.
  • 26. • BALIZA OU BASTÃO – Haste de ferro de 2,0 m de comprimento ou menor (bastão), diâmetro variável de 16 a 20 mm – É dividida em seções pintadas a cada 20 ou 50 cm em cores contrastantes (vermelho e branco, vermelho e amarelo), alternadas. – Deve ser retilínia (evitar uso de baliza tortuosa, que possa comprometer leitura de ângulos horizontais) – Visadas devem ser feitas na parte inferior da baliza EQUIPAMENTOS TOPOGRÁFICOS AUXILIARES
  • 27. • BALIZA: deve ser mantida na vertical EQUIPAMENTOS AUXILIARES EQUIPAMENTOS TOPOGRÁFICOS
  • 28. • NÍVEL DE CANTONEIRA: dispositivo (bolha circular) que tem a função de tornar vertical a posição da régua. EQUIPAMENTOS TOPOGRÁFICOS AUXILIARES
  • 30. • MIRA FALANTE OU ESTÁDIA – Régua de 4,0 m – Marcações a cada 1,0 m e de 10 em 10 cm – Apresenta dobras ou encaixes: protegem as numerações, facilita o transporte Nível circular EQUIPAMENTOS TOPOGRÁFICOS AUXILIARES
  • 31. Representação da mira ou régua graduada • MIRA FALANTE OU ESTÁDIA a) Primeiramente faz-se a leitura dos metros, representados por um número ou símbolo c) Estima-se os milímetros do local onde o fio estadimétrico intercepta a mira b) Faz-se a leitura do número de decímetros pelo qual o fio estadimétrico intercepta a régua EQUIPAMENTOS TOPOGRÁFICOS AUXILIARES Exemplos de leitura de fios 1,500 m 1,420 m 1,350 m 0,945 m 1,080 m 1,200 m 1,275 m
  • 32. LEITURAS NA MIRA FALANTE EQUIPAMENTOS TOPOGRÁFICOS AUXILIARES
  • 33. • PRUMO: – Determina a vertical do lugar. É inserido no equipamento de medição (nível óptico ou teodolito). EQUIPAMENTOS TOPOGRÁFICOS AUXILIARES
  • 34. • BÚSSOLA: – Aparelho para determinação da direção e do azimute de um alinhamento (ângulo entre o norte magnético e o alinhamento considerado, medido no sentido horário, de 0º a 360º) EQUIPAMENTOS TOPOGRÁFICOS AUXILIARES
  • 36. • O tripé possui parafusos ou travas que permitem o ajuste das alturas das pernas. • Enquanto os equipamentos não estiverem sendo utilizados, evitar deixá-los “em pé”, pois podem cair e sofrer avarias. • O ideal é deixar os equipamentos sempre “deitados” no chão. EQUIPAMENTOS TOPOGRÁFICOS AUXILIARES
  • 37. • PRANCHETA: para apoio • CADERNETA DE CAMPO: planilha onde são feitas todas as anotações de campo (leituras de distâncias, ângulos, régua, croquis dos pontos) Estação Ponto visado FI FM FS Ang. Horiz (AH) Ang. Vertical (AV) Diferença de 900 Distância OBS Grau Min Seg Caderneta: Para levantamento topográfico planimétrico, por caminhamento e irradiação – Fazer o croqui da área para melhor entendimento em escritório; EQUIPAMENTOS TOPOGRÁFICOS AUXILIARES
  • 38. INSTALAÇÃO DO TEODOLITO • Tripé: deve ser aberto e posicionado sobre o ponto; • Cravar bem as pernas do tripé ao solo (solo fofo), para evitar que o mesmo se mova durante as medições; • Base do tripé: em altura tal, que observador fique em posição confortável para manuseio e leitura do equipamento.
  • 39. INSTALAÇÃO DO TEODOLITO • A base do tripé deve ficar o mais horizontal possível • Através do orifício existente na base do tripé deve-se enxergar o ponto topográfico.
  • 40. INSTALAÇÃO DO TEODOLITO • O equipamento deve ser retirado com cuidado do seu estojo • Deixar o estojo fechado em campo: evita problemas com umidade e sujeira, dificulta a perda de acessórios guardados no estojo.
  • 41. INSTALAÇÃO DO TEODOLITO • Fixação: após posicioná-lo sobre a base do tripé, deve ser fixo com o parafuso de fixação. • Centragem: centrar o equipamento significa que seu eixo vertical passa exatamente sobre o ponto
  • 42. INSTALAÇÃO DO TEODOLITO • Centragem: o eixo vertical é materializado pelo fio de prumo, prumo ótico ou a laser Fio de prumo
  • 43. INSTALAÇÃO DO TEODOLITO • Nivelamento: duas etapas – Inicial: nivelamento grosseiro, utilizando o movimento de extensão das pernas do tripé – Final: nivelamento fino, calagem do níveis circular e tubular por meio de três parafusos calantes. Movimentos de extensão do tripé • Nivelamento: alinha-se o nível tubular a dois parafusos calantes Nível alinhado a dois calantes
  • 44. Nível circular Nível tubular Nível digital INSTALAÇÃO DO TEODOLITO • Nivelamento: – Os parafusos calantes de dois lados, devem ser girados em sentidos opostos, ao mesmo tempo; – Verificar através do prumo se o equipamento continua centrado sobre o ponto; – Se não, proceder nova centragem e novo nivelamento;
  • 45. FOCALIZAÇÃO • Inicia-se pela focalização dos retículos (fios) e depois do objeto ou imagem (mira, baliza) • Os fios devem ser vistos com nitidez e bem definidos. • Observar uma superfície clara (parede branca, o azul do céu), evitando visar na direção do Sol. Retículos focalizados • Focalização do objeto: verifica se não há problema de paralaxe (deslocamento aparente de um objeto em relação a um referencial, causado pelo deslocamento do observador).
  • 46. FOCALIZAÇÃO Focalização da imagem e paralaxe de observação
  • 47. Mira FM FI FS Distância Horizontal Mira FM FI FS Distância Horizontal EQUIPAMENTOS TOPOGRÁFICOS • TEODOLITO: - Distância Horizontal (DH) 2 ) FI).(cos 100.(FS DH  − = α - Diferença de 90º (ângulo vertical)
  • 48. FS = 1,220 m FM = 0,900 m FI = 0,580 m Determine a distância horizontal (DH) e a distância inclinada (DI) sendo o ângulo vertical igual a 84º35’40”: EXERCÍCIO: Resposta: DH = 63,43 m DI = 63,71 m
  • 49. FUNÇÕES DO TECLADO DO TEODOLITO ELETRÔNICO On/off: liga e desliga. Deve ser pressionada por 3 segundos para desligar o teodolito. - OSET: zera o ângulo horizontal - HOLD: fixa os valores de ângulos no display, para leitura em situação de vento - R/L: alterna o sentido de medição do ângulo horizontal, toda vez que é pressionada (HR – ângulo horizontal horário; HL - ângulo horizontal anti-horário). - Light: acende a iluminação do display. - VI%: indica a inclinação de rampa (declividade, em porcentagem), ou o ângulo vertical.
  • 50.
  • 51. - Pela distância entre o teodolito e a régua; - Pela falta de capacidade de aproximação da luneta; - Pela espessura dos traços do retículo; - Pelo meio ambiente (refração da luz, ventos, má iluminação); ERROS NAS MEDIDAS INDIRETAS DE DISTÂNCIAS Leitura da régua
  • 52. - Pela maneira como a régua é dividida e pela variação do seu comprimento; - Pela falta de experiência do operador; - Leitura incorreta dos ângulos, esquecer de travar o giro horizontal ao zerar o ângulo horizontal; ERROS NAS MEDIDAS INDIRETAS DE DISTÂNCIAS Leitura da régua
  • 53. ERROS NAS MEDIDAS INDIRETAS DE DISTÂNCIAS Leitura de ângulos - Verticalidade da baliza e da mira; - Erro linear de centragem do teodolito sobre o ponto (piquete); - Erro de nivelamento do teodolito
  • 54. ERROS EM LEVANTAMENTOS TOPOGRÁFICOS • Na execução de levantamentos, o agrimensor está sempre sujeito a cometer erros. FONTES DE ERRO: - Ambientais: variações das condições atmosféricas, como excesso de insolação, calor, ventos, neblina (má visibilidade). Ex: dilatação do comprimento de trenas com o aumento da temperatura. - Instrumentais: imperfeição na fabricação de equipamentos, calibração (medidas angulares, luneta), ajuste, manuseio inadequado. - Pessoais: causados por falhas humanas, como falta de atenção ao executar uma medição, cansaço, etc.
  • 55. Medição com trena Erros: posição não horizontal da trena
  • 56. CLASSIFICAÇÃO DOS ERROS EM LEVANTAMENTOS: • Os erros em levantamentos, podem ser classificados em: a) Erros grosseiros: São erros relacionados à desatenção do observador, como engano nas medições, anotações, leitura errada nos instrumentos. Repetir as leituras é uma forma de evitar erros grosseiros. Ex: Anotar 196 ao invés de 169 Anotar parte dos ângulos em sentido horário e parte no anti-horário b) Erros sistemáticos: São erros que se repetem e acumulam ao longo do trabalho, por imperfeições dos instrumentos (empenamentos, desregulagens, descentralização do retículo, trenas dilatadas). c) Erros acidentais ou aleatórios: são erros que permanecem após os erros grosseiros e sistemáticos serem eliminados. São erros para mais ou para menos, e tendem a se neutralizar quando o número de observações é grande (distribuição normal).
  • 57. ETAPAS E MÉTODOS DE LEVANTAMENTO TOPOGRÁFICO PROF.: César Antônio da Silva Curso: Técnico em Agropecuária Disciplina:Topografia Morrinhos - GO 2020
  • 58. • Etapa de campo: demarcação, mensuração direta ou indireta de distâncias (ângulos, leitura nos fios estadimétricos) Duas etapas: • Etapa no escritório: cálculos de distâncias e área, desenho da planta topográfica. PLANIMETRIA ETAPAS DO LEVANTAMENTO TOPOGRÁFICO
  • 59. • Etapa no escritório: planta topográfica, documentos descritivos da área. – Memorial descritivo: proprietários nas divisas, localização, confrontantes, área, perímetro.
  • 60. PLANIMETRIA FASES DO LEVANTAMENTO TOPOGRÁFICO EM CAMPO • Reconhecimento da área: percorrer o local e demarcar os pontos da poligonal (contorno do terreno) e a posição dos acidentes naturais e artificiais. – Eliminar obstáculos (vegetação alta); – Providenciar materiais (piquetes, estacas, planilha de anotações); Quatro fases: • Determinação do norte magnético: utilizar bússola para medir o azimute do primeiro alinhamento.
  • 61. PLANIMETRIA • Levantamento da poligonal básica: fase de campo propriamentre dita. Os dados são anotados em caderneta. Faz-se o croqui (mapa sem escala) do levantamento e anotações de detalhes. Se a propriedade for extensa: dividí- la em dois ou mais polígonos, conforme divisas internas (cercas, estradas, córregos). Poligonal básica FASES DO LEVANTAMENTO TOPOGRÁFICO EM CAMPO
  • 62. PLANIMETRIA • Levantamento de detalhes: locação de detalhes, como acidentes geográficos, construções (casas, benfeitorias), estradas, córregos, cerca de arame, árvores, rede elétrica. cerca de arame poste estrada FASES DO LEVANTAMENTO TOPOGRÁFICO EM CAMPO
  • 63. • Levantamento de detalhes: FASES DO LEVANTAMENTO TOPOGRÁFICO EM CAMPO
  • 64. MÉTODOS DE LEVANTAMENTO PLANIMÉTRICO • Levantamento por irradiação: o levantamento da poligonal é realizado instalando o equipamento num único ponto, dentro ou fora do perímetro, medindo ângulos e distâncias horizontais (DH).
  • 65. • Levantamento por caminhamento: o levantamento da poligonal é realizado instalando o equipamento em todos os pontos do perímetro, medindo ângulos e distâncias, por meio de visadas de ré e vante. MÉTODOS DE LEVANTAMENTO PLANIMÉTRICO
