1) O documento discute os tipos de levantamento topográfico de acordo com a norma técnica brasileira NBR 13.133; 2) Um levantamento topográfico mapeia as características de superfície de um terreno através de medições de ângulos, distâncias e coordenadas; 3) Existem seis tipos de levantamento topográfico de acordo com a norma, incluindo planimétrico, altimétrico e planialtimétrico.

1. Levantamento Topográfico
O Que Você Aprenderá
Neste Vídeo:
• Qual a norma técnica a
respeito do levantamento
topográfico;
• O que é um levantamento
topográfico;
• Quais os tipos de
levantamento topográfico
existentes.

2. Qual a Norma Técnica a Respeito de
Levantamento Topográfico
A mesma faz toda uma
contextualização ao tema,
trazendo:
• Uma série de definições
sobre o assunto;
• Os diferentes métodos de
levantamento topográfico;
• Os diferentes equipamentos
utilizados e suas
classificações;
• E uma série de outras
informações inerentes ao
tema.

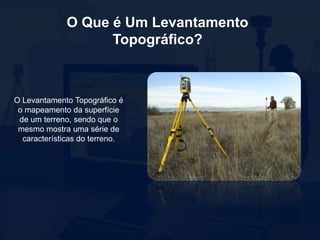

3. O Que é Um Levantamento
Topográfico?
O Levantamento Topográfico é
o mapeamento da superfície
de um terreno, sendo que o
mesmo mostra uma série de
características do terreno.

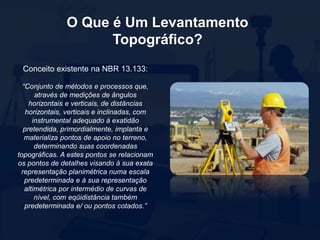

4. O Que é Um Levantamento
Topográfico?
Conceito existente na NBR 13.133:
“Conjunto de métodos e processos que,
através de medições de ângulos
horizontais e verticais, de distâncias
horizontais, verticais e inclinadas, com
instrumental adequado à exatidão
pretendida, primordialmente, implanta e
materializa pontos de apoio no terreno,
determinando suas coordenadas
topográficas. A estes pontos se relacionam
os pontos de detalhes visando à sua exata
representação planimétrica numa escala
predeterminada e à sua representação
altimétrica por intermédio de curvas de
nível, com eqüidistância também
predeterminada e/ ou pontos cotados.”

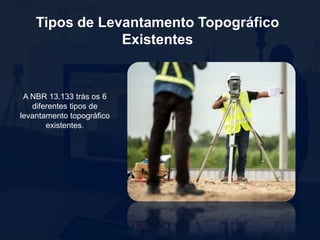

5. Tipos de Levantamento Topográfico
Existentes
A NBR 13.133 trás os 6
diferentes tipos de
levantamento topográfico
existentes.

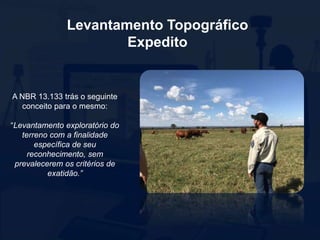

6. Levantamento Topográfico
Expedito
A NBR 13.133 trás o seguinte
conceito para o mesmo:
“Levantamento exploratório do
terreno com a finalidade
específica de seu
reconhecimento, sem
prevalecerem os critérios de
exatidão.”

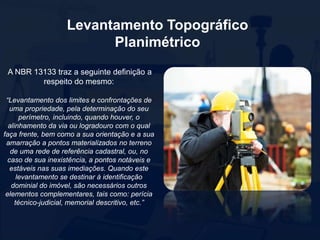

7. Levantamento Topográfico
Planimétrico
A NBR 13133 traz a seguinte definição a
respeito do mesmo:
“Levantamento dos limites e confrontações de
uma propriedade, pela determinação do seu
perímetro, incluindo, quando houver, o
alinhamento da via ou logradouro com o qual
faça frente, bem como a sua orientação e a sua
amarração a pontos materializados no terreno
de uma rede de referência cadastral, ou, no
caso de sua inexistência, a pontos notáveis e
estáveis nas suas imediações. Quando este
levantamento se destinar à identificação
dominial do imóvel, são necessários outros
elementos complementares, tais como: perícia
técnico-judicial, memorial descritivo, etc.”

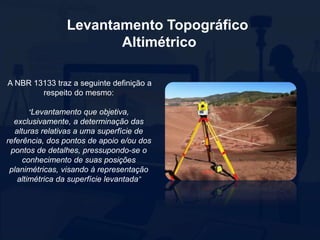

8. Levantamento Topográfico
Altimétrico
A NBR 13133 traz a seguinte definição a
respeito do mesmo:
“Levantamento que objetiva,
exclusivamente, a determinação das
alturas relativas a uma superfície de
referência, dos pontos de apoio e/ou dos
pontos de detalhes, pressupondo-se o
conhecimento de suas posições
planimétricas, visando à representação
altimétrica da superfície levantada”

9. Levantamento Topográfico
Planimétrico Cadastral
A NBR 13133 traz a seguinte definição a
respeito do mesmo:
“Levantamento planimétrico acrescido da
determinação planimétrica da posição de certos
detalhes visíveis ao nível e acima do solo e de
interesse à sua finalidade, tais como: limites de
vegetação ou de culturas, cercas internas,
edificações, benfeitorias, posteamentos,
barrancos, árvores isoladas, valos, valas,
drenagem natural e artificial, etc. Estes
detalhes devem ser discriminados e
relacionados nos editais de licitação, propostas
e instrumentos legais entre as partes
interessadas na sua execução.”

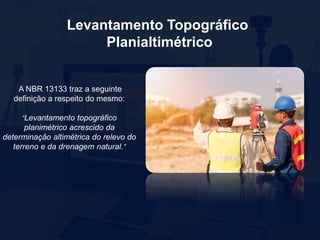

10. Levantamento Topográfico
Planialtimétrico
A NBR 13133 traz a seguinte
definição a respeito do mesmo:
“Levantamento topográfico
planimétrico acrescido da
determinação altimétrica do relevo do
terreno e da drenagem natural.”

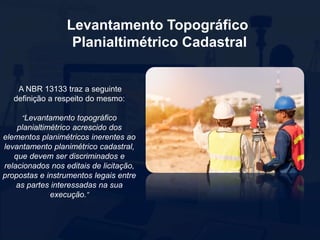

11. Levantamento Topográfico
Planialtimétrico Cadastral
A NBR 13133 traz a seguinte
definição a respeito do mesmo:
“Levantamento topográfico
planialtimétrico acrescido dos
elementos planimétricos inerentes ao
levantamento planimétrico cadastral,
que devem ser discriminados e
relacionados nos editais de licitação,
propostas e instrumentos legais entre
as partes interessadas na sua
execução.”
