Cartografia.

1. Capítulo 4 – L1
Cartografia – Representações do Espaço Geográfico

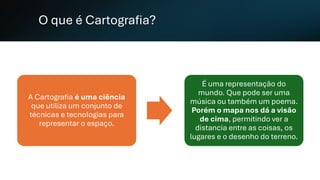

2. O que é Cartografia?
A Cartografia é uma ciência
que utiliza um conjunto de
técnicas e tecnologias para
representar o espaço.
É uma representação do
mundo. Que pode ser uma
música ou também um poema.
Porém o mapa nos dá a visão
de cima, permitindo ver a
distancia entre as coisas, os
lugares e o desenho do terreno.

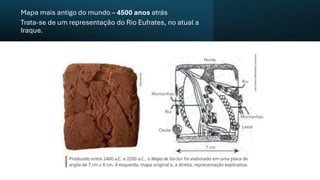

3. Mapa mais antigo do mundo – 4500 anos atrás
Trata-se de um representação do Rio Eufrates, no atual a
Iraque.

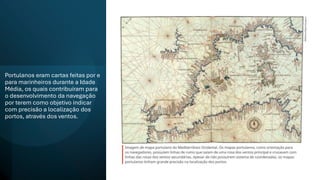

4. Portulanos eram cartas feitas por e
para marinheiros durante a Idade
Média, os quais contribuíram para
o desenvolvimento da navegação
por terem como objetivo indicar
com precisão a localização dos
portos, através dos ventos.

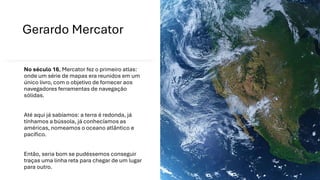

5. Gerardo Mercator
No século 16, Mercator fez o primeiro atlas:
onde um série de mapas era reunidos em um
único livro, com o objetivo de fornecer aos
navegadores ferramentas de navegação
sólidas.
Até aqui já sabíamos: a terra é redonda, já
tínhamos a bússola, já conhecíamos as
américas, nomeamos o oceano atlântico e
pacífico.
Então, seria bom se pudéssemos conseguir
traças uma linha reta para chegar de um lugar
para outro.

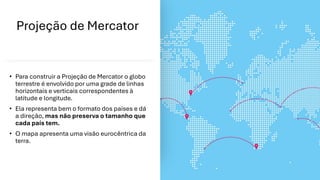

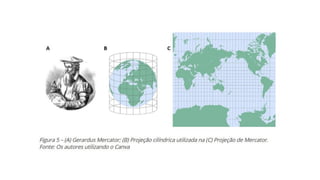

6. Projeção de Mercator
• Para construir a Projeção de Mercator o globo
terrestre é envolvido por uma grade de linhas
horizontais e verticais correspondentes à
latitude e longitude.
• Ela representa bem o formato dos países e dá
a direção, mas não preserva o tamanho que
cada país tem.
• O mapa apresenta uma visão eurocêntrica da
terra.

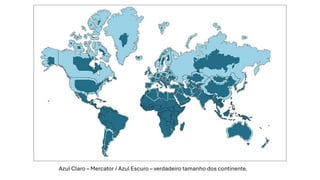

8. Azul Claro – Mercator / Azul Escuro – verdadeiro tamanho dos continente.

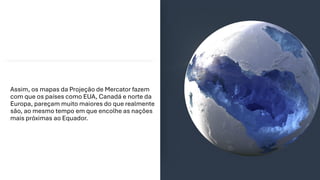

9. Assim, os mapas da Projeção de Mercator fazem
com que os países como EUA, Canadá e norte da
Europa, pareçam muito maiores do que realmente
são, ao mesmo tempo em que encolhe as nações
mais próximas ao Equador.

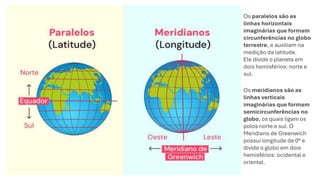

10. Os paralelos são as
linhas horizontais
imaginárias que formam
circunferências no globo
terrestre, e auxiliam na
medição da latitude.
Ele divide o planeta em
dois hemisférios: norte e
sul.
Os meridianos são as
linhas verticais
imaginárias que formam
semicircunferências no
globo, os quais ligam os
polos norte e sul. O
Meridiano de Greenwich
possui longitude de 0° e
divide o globo em dois
hemisférios: ocidental e
oriental.

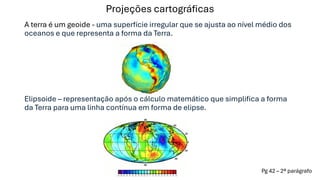

11. Projeções cartográficas
A terra é um geoide - uma superfície irregular que se ajusta ao nível médio dos
oceanos e que representa a forma da Terra.
Elipsoide – representação após o cálculo matemático que simplifica a forma
da Terra para uma linha contínua em forma de elipse.
Pg 42 – 2ª parágrafo

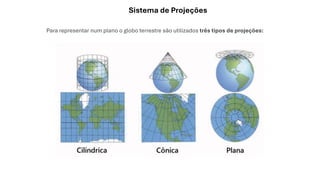

12. Sistema de Projeções
Para representar num plano o globo terrestre são utilizados três tipos de projeções:

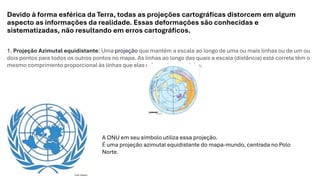

13. Devido à forma esférica da Terra, todas as projeções cartográficas distorcem em algum
aspecto as informações da realidade. Essas deformações são conhecidas e
sistematizadas, não resultando em erros cartográficos.
1. Projeção Azimutal equidistante: Uma projeção que mantém a escala ao longo de uma ou mais linhas ou de um ou
dois pontos para todos os outros pontos no mapa. As linhas ao longo das quais a escala (distância) está correta têm o
mesmo comprimento proporcional às linhas que elas referenciam no globo.
A ONU em seu símbolo utiliza essa projeção.
É uma projeção azimutal equidistante do mapa-mundo, centrada no Polo
Norte.

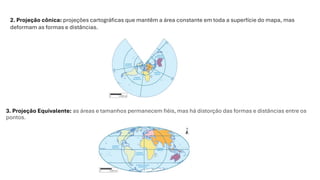

14. 3. Projeção Equivalente: as áreas e tamanhos permanecem fiéis, mas há distorção das formas e distâncias entre os
pontos.
2. Projeção cônica: projeções cartográficas que mantêm a área constante em toda a superfície do mapa, mas
deformam as formas e distâncias.

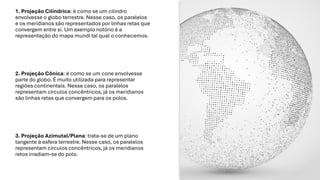

15. 1. Projeção Cilíndrica: é como se um cilindro
envolvesse o globo terrestre. Nesse caso, os paralelos
e os meridianos são representados por linhas retas que
convergem entre si. Um exemplo notório é a
representação do mapa mundi tal qual o conhecemos.
2. Projeção Cônica: é como se um cone envolvesse
parte do globo. É muito utilizada para representar
regiões continentais. Nesse caso, os paralelos
representam círculos concêntricos, já os meridianos
são linhas retas que convergem para os polos.
3. Projeção Azimutal/Plana: trata-se de um plano
tangente à esfera terrestre. Nesse caso, os paralelos
representam círculos concêntricos, já os meridianos
retos irradiam-se do polo.

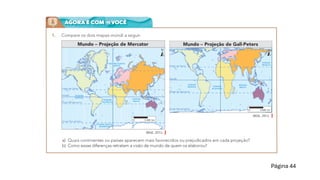

16. Página 44

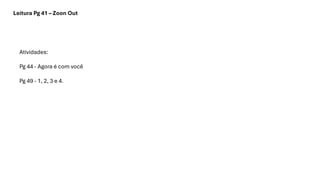

17. Leitura Pg 41 – Zoon Out
Atividades:
Pg 44 - Agora é com você
Pg 49 - 1, 2, 3 e 4.

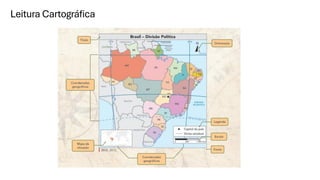

18. Leitura Cartográfica

19. Interpretação de Escalas
A escala estabelece a relação entre as distâncias e os tamanhos representados no papel e o que se
observa no mundo real. Elas podem ser apresentadas de duas formas:
Escala Gráfica
•Representada por uma linha ou barra graduada
•Cada segmento (talão) indica uma relação entre mapa e realidade
•Exemplo:
1 cm no mapa = 100 km no real
Escala Numérica
•Representada por uma fração
•O denominador indica a redução do objeto mapeado
•Exemplos:
1:1 000 000
1/1 000 000
1 cm no mapa = 1 milhão de cm no real

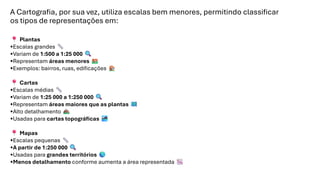

20. A Cartografia, por sua vez, utiliza escalas bem menores, permitindo classificar
os tipos de representações em:
Plantas
•Escalas grandes
•Variam de 1:500 a 1:25 000
•Representam áreas menores
•Exemplos: bairros, ruas, edificações
Cartas
•Escalas médias
•Variam de 1:25 000 a 1:250 000
•Representam áreas maiores que as plantas
•Alto detalhamento
•Usadas para cartas topográficas
Mapas
•Escalas pequenas
•A partir de 1:250 000
•Usadas para grandes territórios
•Menos detalhamento conforme aumenta a área representada

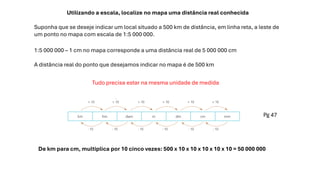

21. Utilizando a escala, localize no mapa uma distância real conhecida
Suponha que se deseje indicar um local situado a 500 km de distância, em linha reta, a leste de
um ponto no mapa com escala de 1:5 000 000.
Tudo precisa estar na mesma unidade de medida
1:5 000 000 – 1 cm no mapa corresponde a uma distância real de 5 000 000 cm
A distância real do ponto que desejamos indicar no mapa é de 500 km
Pg 47
De km para cm, multiplica por 10 cinco vezes: 500 x 10 x 10 x 10 x 10 x 10 = 50 000 000

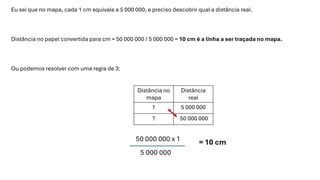

22. Eu sei que no mapa, cada 1 cm equivale a 5 000 000, e preciso descobrir qual a distância real.
Distância no papel convertida para cm = 50 000 000 / 5 000 000 = 10 cm é a linha a ser traçada no mapa.
Ou podemos resolver com uma regra de 3:
Distância no
mapa
Distância
real
1 5 000 000
? 50 000 000
