Características gerais sobre o desenvolvimento da cartografia.

1. CARTOGRAFIA
Profº Renato Brasil
Riacho da Cruz-2024

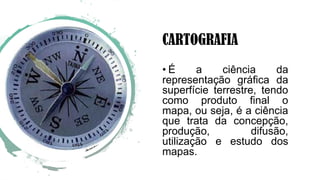

2. CARTOGRAFIA
• É a ciência da
representação gráfica da
superfície terrestre, tendo
como produto final o
mapa, ou seja, é a ciência
que trata da concepção,
produção, difusão,
utilização e estudo dos
mapas.

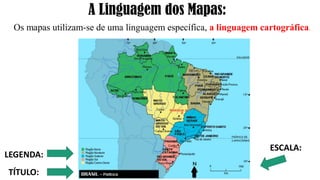

3. A Linguagem dos Mapas:
Os mapas utilizam-se de uma linguagem específica, a linguagem cartográfica.
LEGENDA:
TÍTULO:
ESCALA:

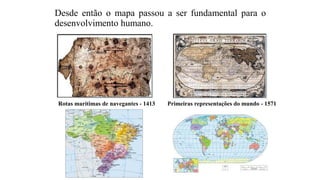

4. Desde então o mapa passou a ser fundamental para o
desenvolvimento humano.
Rotas marítimas de navegantes - 1413 Primeiras representações do mundo - 1571

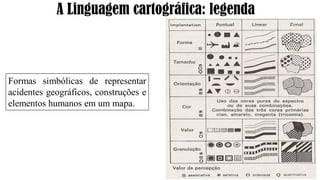

5. A Linguagem cartográfica: legenda
Formas simbólicas de representar
acidentes geográficos, construções e
elementos humanos em um mapa.

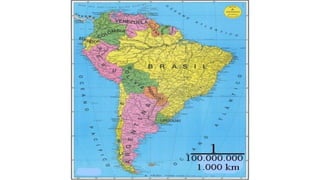

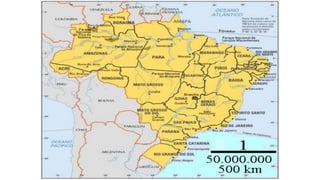

6. ESCALA
Relação entre o valor de uma distância medida no desenho e sua
correspondente no terreno.
E = Escala do mapa
d = distância no mapa
D = distância no terreno/real
Formas de apresentação da escala:
Fração: 1/1000, 1/250, 1/10.000
Proporção: 1:1000, 1:250, 1:10.000

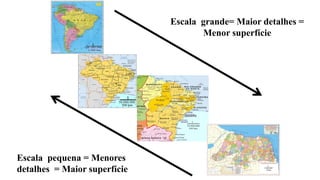

11. Escala grande= Maior detalhes =
Menor superfície
Escala pequena = Menores
detalhes = Maior superfície

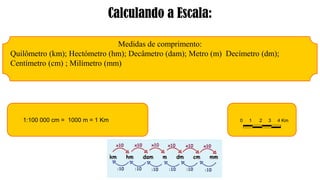

12. Calculando a Escala:
Medidas de comprimento:
Quilômetro (km); Hectómetro (hm); Decâmetro (dam); Metro (m) Decímetro (dm);
Centímetro (cm) ; Milímetro (mm)
1:100 000 cm = 1000 m = 1 Km 0 1 2 3 4 Km

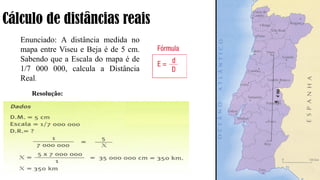

13. Cálculo de distâncias reais
Enunciado: A distância medida no
mapa entre Viseu e Beja é de 5 cm.
Sabendo que a Escala do mapa é de
1/7 000 000, calcula a Distância
Real.
Resolução:

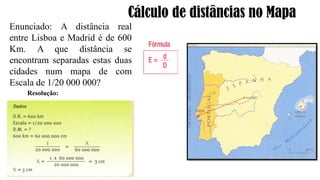

14. Cálculo de distâncias no Mapa
Enunciado: A distância real
entre Lisboa e Madrid é de 600
Km. A que distância se
encontram separadas estas duas
cidades num mapa de com
Escala de 1/20 000 000?
Resolução:

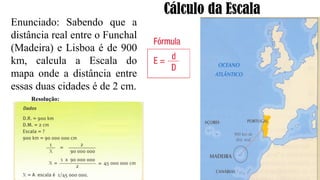

15. Cálculo da Escala
Enunciado: Sabendo que a
distância real entre o Funchal
(Madeira) e Lisboa é de 900
km, calcula a Escala do
mapa onde a distância entre
essas duas cidades é de 2 cm.
Resolução:

16. MAPAS

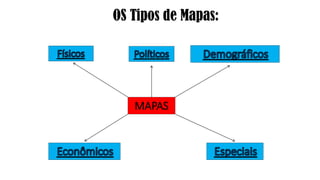

OS Tipos de Mapas:

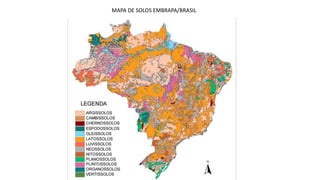

17. MAPA DE SOLOS EMBRAPA/BRASIL

18. Plantas Cartográficas
Plantas – representação cartográfica realizada a partir de uma escala
muito grande, ou seja, com uma área muito pequena e um nível de
detalhamento maior. É muito utilizada para representar cidades,
bairros, parques e empreendimentos.

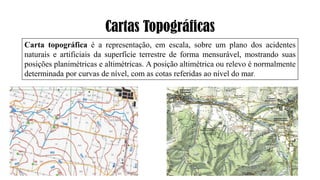

19. Cartas Topográficas
Carta topográfica é a representação, em escala, sobre um plano dos acidentes
naturais e artificiais da superfície terrestre de forma mensurável, mostrando suas
posições planimétricas e altimétricas. A posição altimétrica ou relevo é normalmente
determinada por curvas de nível, com as cotas referidas ao nível do mar.

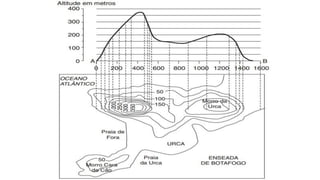

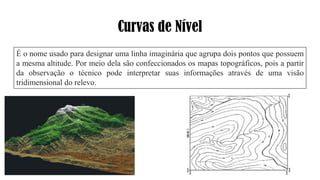

20. Curvas de Nível
É o nome usado para designar uma linha imaginária que agrupa dois pontos que possuem
a mesma altitude. Por meio dela são confeccionados os mapas topográficos, pois a partir
da observação o técnico pode interpretar suas informações através de uma visão
tridimensional do relevo.

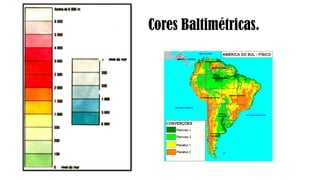

22. Cores Baltimétricas.

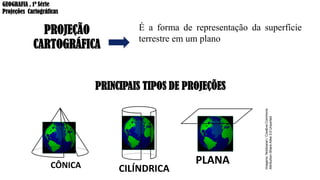

23. PROJEÇÃO
CARTOGRÁFICA
É a forma de representação da superfície
terrestre em um plano
PRINCIPAIS TIPOS DE PROJEÇÕES
GEOGRAFIA , 1ª Série
Projeções Cartográficas
PLANA
CILÍNDRICA
CÔNICA
Imagens:
Noldoaran
/
Creative
Commons
Attribution-Share
Alike
3.0
Unported

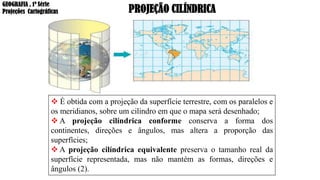

24. PROJEÇÃO CILÍNDRICA
❖ É obtida com a projeção da superfície terrestre, com os paralelos e
os meridianos, sobre um cilindro em que o mapa será desenhado;
❖ A projeção cilíndrica conforme conserva a forma dos
continentes, direções e ângulos, mas altera a proporção das
superfícies;
❖ A projeção cilíndrica equivalente preserva o tamanho real da
superfície representada, mas não mantém as formas, direções e
ângulos (2).
GEOGRAFIA , 1ª Série
Projeções Cartográficas

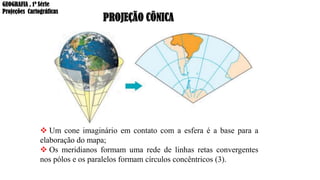

25. PROJEÇÃO CÔNICA
❖ Um cone imaginário em contato com a esfera é a base para a
elaboração do mapa;
❖ Os meridianos formam uma rede de linhas retas convergentes
nos pólos e os paralelos formam círculos concêntricos (3).
GEOGRAFIA , 1ª Série
Projeções Cartográficas

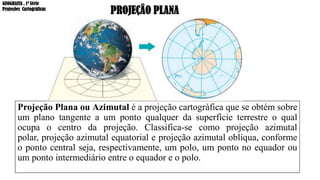

26. Projeção Plana ou Azimutal é a projeção cartográfica que se obtém sobre
um plano tangente a um ponto qualquer da superfície terrestre o qual
ocupa o centro da projeção. Classifica-se como projeção azimutal
polar, projeção azimutal equatorial e projeção azimutal oblíqua, conforme
o ponto central seja, respectivamente, um polo, um ponto no equador ou
um ponto intermediário entre o equador e o polo.
PROJEÇÂO PLANA
GEOGRAFIA , 1ª Série
Projeções Cartográficas

27. PROJEÇÕES CARTOGRÁFICAS

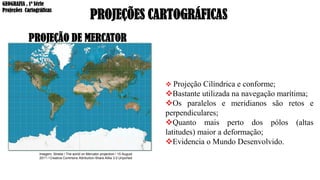

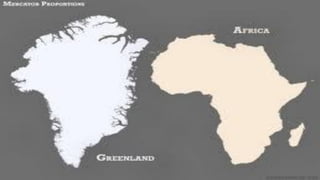

PROJEÇÃO DE MERCATOR
❖ Projeção Cilíndrica e conforme;
❖Bastante utilizada na navegação marítima;
❖Os paralelos e meridianos são retos e
perpendiculares;
❖Quanto mais perto dos pólos (altas
latitudes) maior a deformação;
❖Evidencia o Mundo Desenvolvido.
Imagem: Strebe / The world on Mercator projection / 15 August
2011 / Creative Commons Attribution-Share Alike 3.0 Unported
GEOGRAFIA , 1ª Série
Projeções Cartográficas

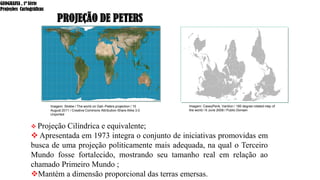

29. PROJEÇÃO DE PETERS
❖ Projeção Cilíndrica e equivalente;
❖ Apresentada em 1973 integra o conjunto de iniciativas promovidas em
busca de uma projeção politicamente mais adequada, na qual o Terceiro
Mundo fosse fortalecido, mostrando seu tamanho real em relação ao
chamado Primeiro Mundo ;
❖Mantém a dimensão proporcional das terras emersas.
Imagem: Strebe / The world on Gall–Peters projection / 15
August 2011 / Creative Commons Attribution-Share Alike 3.0
Unported
Imagem: CaseyPenk, Vardion / 180 degree rotated map of
the world / 6 June 2008 / Public Domain
GEOGRAFIA , 1ª Série
Projeções Cartográficas

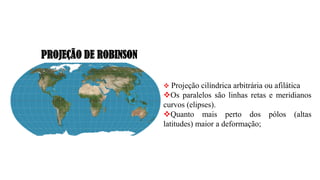

30. PROJEÇÃO DE ROBINSON
❖ Projeção cilíndrica arbitrária ou afilática
❖Os paralelos são linhas retas e meridianos
curvos (elipses).
❖Quanto mais perto dos pólos (altas
latitudes) maior a deformação;

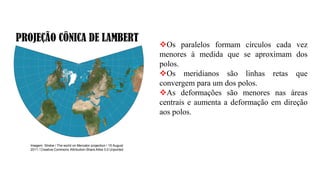

31. PROJEÇÃO CÔNICA DE LAMBERT
Imagem: Strebe / The world on Mercator projection / 15 August
2011 / Creative Commons Attribution-Share Alike 3.0 Unported
❖Os paralelos formam círculos cada vez
menores à medida que se aproximam dos
polos.
❖Os meridianos são linhas retas que
convergem para um dos polos.
❖As deformações são menores nas áreas
centrais e aumenta a deformação em direção
aos polos.

32. PROJEÇÃO PLANA OU AZIMUTAL
❖ Para localizar pontos específicos do planeta.
❖ É um exemplo de projeção equidistante.
❖ O meridiano são linhas retas e os paralelos
círculos concêntricos.
❖ É projeção utilizada na bandeira da ONU.

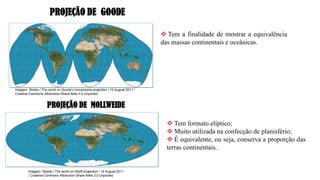

33. ❖ Tem a finalidade de mostrar a equivalência
das massas continentais e oceânicas.
PROJEÇÃO DE GOODE
PROJEÇÃO DE MOLLWEIDE
❖ Tem formato elíptico;
❖ Muito utilizada na confecção de planisfério;
❖ É equivalente, ou seja, conserva a proporção das
terras continentais.
Imagem: Strebe / The world on Goode’s homolosine projection / 15 August 2011 /
Creative Commons Attribution-Share Alike 3.0 Unported
Imagem: Strebe / The world on Aitoff projection / 14 August 2011
/ Creative Commons Attribution-Share Alike 3.0 Unported

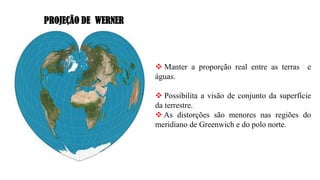

34. PROJEÇÃO DE WERNER
❖ Manter a proporção real entre as terras e
águas.
❖ Possibilita a visão de conjunto da superfície
da terrestre.
❖ As distorções são menores nas regiões do
meridiano de Greenwich e do polo norte.

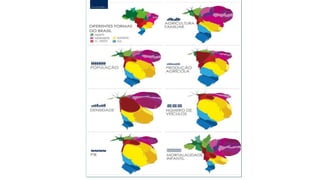

35. Mapas Anamorfose

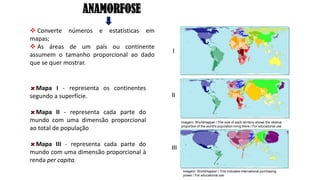

36. Mapa I - representa os continentes
segundo a superfície.
Mapa II - representa cada parte do
mundo com uma dimensão proporcional
ao total de população
Mapa III - representa cada parte do
mundo com uma dimensão proporcional à
renda per capita.
ANAMORFOSE
❖ Converte números e estatísticas em
mapas;
❖ As áreas de um país ou continente
assumem o tamanho proporcional ao dado
que se quer mostrar.
I
II
III
Imagem: Worldmapper / This indicates international purchasing
power / For educational use
Imagem: Worldmapper / The size of each territory shows the relative
proportion of the world's population living there / For educational use
