1. CARTOGRAFIA
ALINGUAGEM DOS MAPAS
Slides produzidos pela Profª. Roberta
Geografia
geoprofessora.blogspot.com

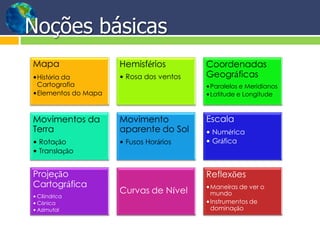

2. Noções básicas
Mapa
•História da
Cartografia
•Elementos do Mapa
Hemisférios
• Rosa dos ventos
Coordenadas
Geográficas
•Paralelos e Meridianos
•Latitude e Longitude
Movimentos da
Terra
• Rotação
• Translação
Movimento
aparente do Sol
• Fusos Horários
Escala
• Numérica
• Gráfica
Projeção
Cartográfica
• Cilíndrica
• Cônica
• Azimutal
Curvas de Nível
Reflexões
•Maneiras de ver o
mundo
•Instrumentos de
dominação

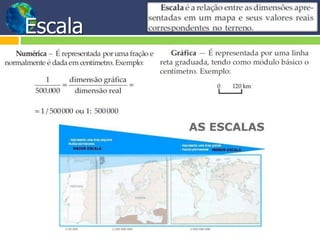

3. Escala

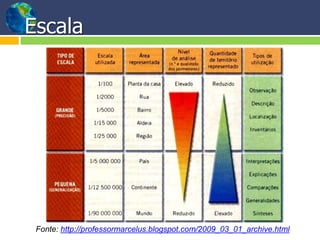

4. Escala
Fonte: http://professormarcelus.blogspot.com/2009_03_01_archive.html

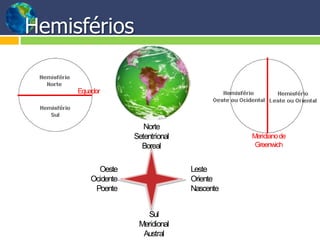

5. Hemisférios
Norte
Setentrional
Boreal
Sul
Meridional
Austral
Leste
Oriente
Nascente
Oeste
Ocidente
Poente
Equador
Meridianode
Greenwich

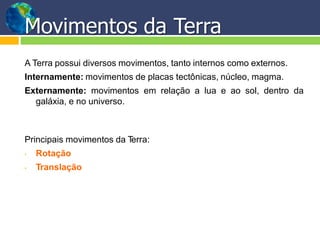

6. Movimentos da Terra
A Terra possui diversos movimentos, tanto internos como externos.
Internamente: movimentos de placas tectônicas, núcleo, magma.
Externamente: movimentos em relação a lua e ao sol, dentro da
galáxia, e no universo.
Principais movimentos da Terra:
• Rotação
• Translação

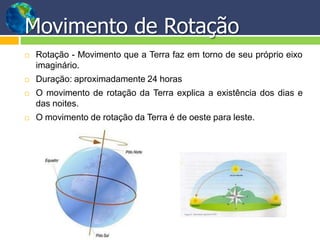

7. Movimento de Rotação
 Rotação - Movimento que a Terra faz em torno de seu próprio eixo
imaginário.
 Duração: aproximadamente 24 horas
 O movimento de rotação da Terra explica a existência dos dias e
das noites.
 O movimento de rotação da Terra é de oeste para leste.

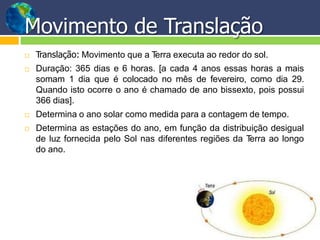

8. Movimento de Translação
 Translação: Movimento que a Terra executa ao redor do sol.
 Duração: 365 dias e 6 horas. [a cada 4 anos essas horas a mais
somam 1 dia que é colocado no mês de fevereiro, como dia 29.
Quando isto ocorre o ano é chamado de ano bissexto, pois possui
366 dias].
 Determina o ano solar como medida para a contagem de tempo.
 Determina as estações do ano, em função da distribuição desigual
de luz fornecida pelo Sol nas diferentes regiões da Terra ao longo
do ano.

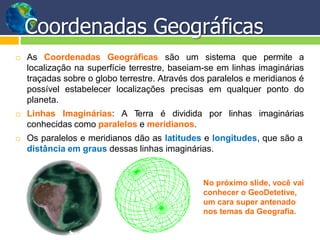

9. Coordenadas Geográficas
 As Coordenadas Geográficas são um sistema que permite a
localização na superfície terrestre, baseiam-se em linhas imaginárias
traçadas sobre o globo terrestre. Através dos paralelos e meridianos é
possível estabelecer localizações precisas em qualquer ponto do
planeta.
 Linhas Imaginárias: A Terra é dividida por linhas imaginárias
conhecidas como paralelos e meridianos.
 Os paralelos e meridianos dão as latitudes e longitudes, que são a
distância em graus dessas linhas imaginárias.
No próximo slide, você vai
conhecer o GeoDetetive,
um cara super antenado
nos temas da Geografia.

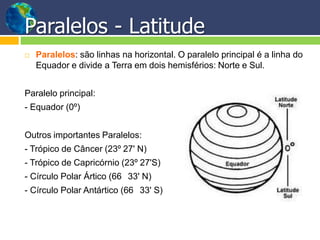

10. Paralelos - Latitude
 Paralelos: são linhas na horizontal. O paralelo principal é a linha do
Equador e divide a Terra em dois hemisférios: Norte e Sul.
Paralelo principal:
- Equador (0º)
Outros importantes Paralelos:
- Trópico de Câncer (23º 27' N)
- Trópico de Capricórnio (23º 27'S)
- Círculo Polar Ártico (66 33' N)
- Círculo Polar Antártico (66 33' S)

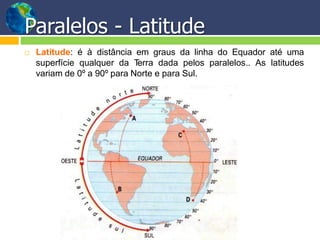

11. Paralelos - Latitude
 Latitude: é à distância em graus da linha do Equador até uma
superfície qualquer da Terra dada pelos paralelos.. As latitudes
variam de 0º a 90º para Norte e para Sul.

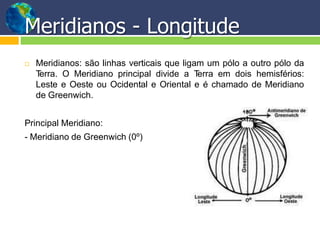

12. Meridianos - Longitude
 Meridianos: são linhas verticais que ligam um pólo a outro pólo da
Terra. O Meridiano principal divide a Terra em dois hemisférios:
Leste e Oeste ou Ocidental e Oriental e é chamado de Meridiano
de Greenwich.
Principal Meridiano:
- Meridiano de Greenwich (0º)

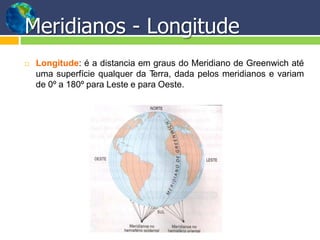

13. Meridianos - Longitude
 Longitude: é a distancia em graus do Meridiano de Greenwich até
uma superfície qualquer da Terra, dada pelos meridianos e variam
de 0º a 180º para Leste e para Oeste.

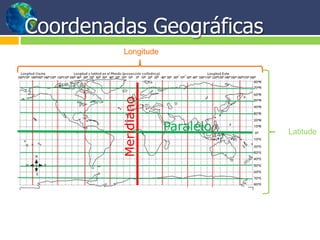

14. Coordenadas Geográficas
Meridiano Paralelo
Longitude
Latitude

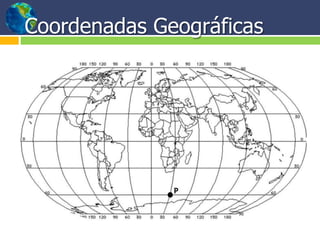

15. Coordenadas Geográficas

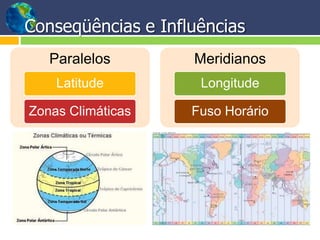

16. Conseqüências e Influências
Paralelos
Latitude
Zonas Climáticas
Meridianos
Longitude
Fuso Horário

17. “Um mapa é uma representação gráfica num plano da superfície
terrestre, ou parte desta.”
“Os mapas que representam grandes áreas podem deformar algumas
áreas, pois estamos projetando uma superfície esférica numa
superfície plana. ”
Representação da Terra

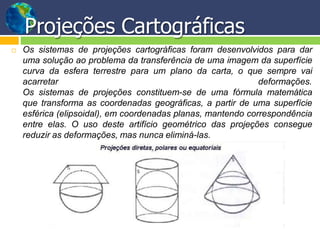

18. Projeções Cartográficas
 Os sistemas de projeções cartográficas foram desenvolvidos para dar
uma solução ao problema da transferência de uma imagem da superfície
curva da esfera terrestre para um plano da carta, o que sempre vai
acarretar deformações.
Os sistemas de projeções constituem-se de uma fórmula matemática
que transforma as coordenadas geográficas, a partir de uma superfície
esférica (elipsoidal), em coordenadas planas, mantendo correspondência
entre elas. O uso deste artifício geométrico das projeções consegue
reduzir as deformações, mas nunca eliminá-las.

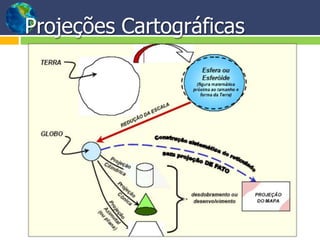

19. Projeções Cartográficas

20. Projeção Azimutal
Características:
- os paralelos são círculos;
ponto central,- os meridianos partem todos de um mesmo
normalmente o pólo;
- é utilizada para representar as regiões polares;
- áreas afastadas do pólo aparecem muito distorcidas.

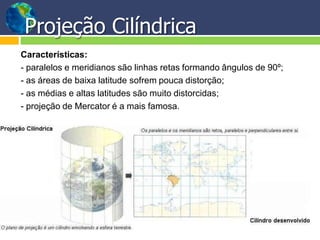

21. Projeção Cilíndrica
Características:
- paralelos e meridianos são linhas retas formando ângulos de 90º;
- as áreas de baixa latitude sofrem pouca distorção;
- as médias e altas latitudes são muito distorcidas;
- projeção de Mercator é a mais famosa.

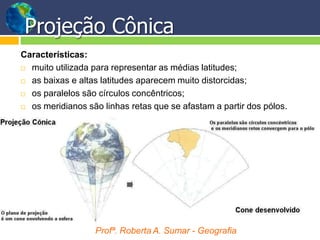

22. Profª. Roberta A. Sumar - Geografia
Projeção Cônica
Características:
 muito utilizada para representar as médias latitudes;
 as baixas e altas latitudes aparecem muito distorcidas;
 os paralelos são círculos concêntricos;
 os meridianos são linhas retas que se afastam a partir dos pólos.

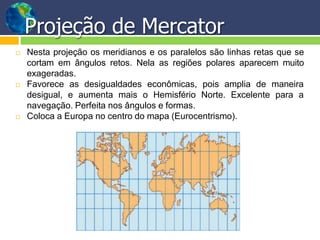

23.  Nesta projeção os meridianos e os paralelos são linhas retas que se
cortam em ângulos retos. Nela as regiões polares aparecem muito
exageradas.
 Favorece as desigualdades econômicas, pois amplia de maneira
para adesigual, e aumenta mais o Hemisfério Norte. Excelente
navegação. Perfeita nos ângulos e formas.
 Coloca a Europa no centro do mapa (Eurocentrismo).
Projeção de Mercator

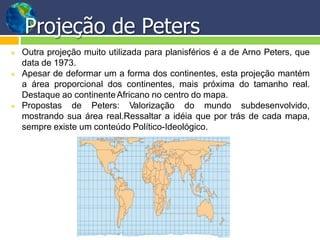

24.  Outra projeção muito utilizada para planisférios é a de Arno Peters, que
data de 1973.
 Apesar de deformar um a forma dos continentes, esta projeção mantém
a área proporcional dos continentes, mais próxima do tamanho real.
Destaque ao continenteAfricano no centro do mapa.
 Propostas de Peters: Valorização do mundo subdesenvolvido,
mostrando sua área real.Ressaltar a idéia que por trás de cada mapa,
sempre existe um conteúdo Político-Ideológico.
Projeção de Peters

25. FIM!!

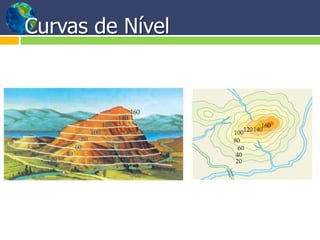

26. Curvas de Nível

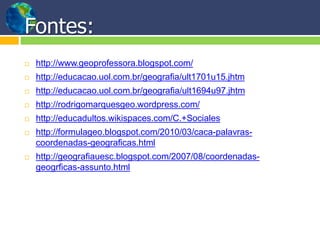

27. Fontes:
