Capítulo 3

 Aulas 4 a 6
Propriedades de Substâncias Puras
•   Substância pura
•   Princípio de estado
•   Equilíbrio de fases
•   Diagramas de fases
•   Equação de estado do gás ideal
•   Outras equações de estado
•   Outras propriedades termodinâmicas

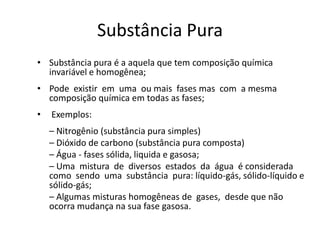

Substância Pura
• Substância pura é a aquela que tem composição química
  invariável e homogênea;
• Pode existir em uma ou mais fases mas com a mesma
  composição química em todas as fases;
•   Exemplos:
    – Nitrogênio (substância pura simples)
    – Dióxido de carbono (substância pura composta)
    – Água - fases sólida, liquida e gasosa;
    – Uma mistura de diversos estados da água é considerada
    como sendo uma substância pura: líquido-gás, sólido-líquido e
    sólido-gás;
    – Algumas misturas homogêneas de gases, desde que não
    ocorra mudança na sua fase gasosa.

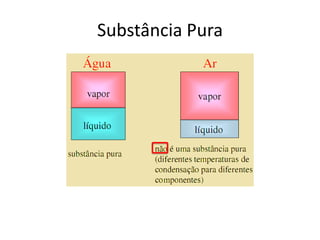

Substância Pura

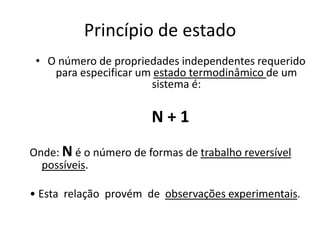

Princípio de estado
 • O número de propriedades independentes requerido
    para especificar um estado termodinâmico de um
                       sistema é:

                       N+1
Onde: N é o número de formas de trabalho reversível
  possíveis.

• Esta relação provém de observações experimentais.

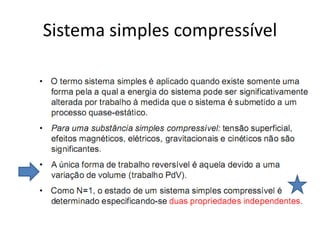

Sistema simples compressível
Sistema simples compressível
• O número de propriedades independentes será 2:

                        N + 1,
Onde N = 1 (um trabalho reversível)

• Assim, o estado de um sistema simples compressível é
   determinado especificando-se duas propriedades
   independentes, como por exemplo:

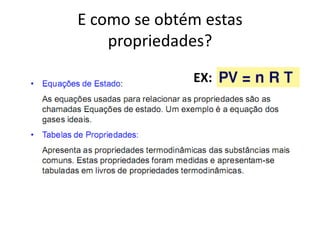

E como se obtém estas
    propriedades?

              EX:

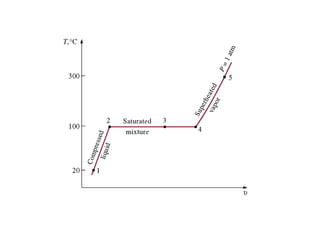

Equilíbrio de Fases (Vapor- líquido-Sólido)
• Como ocorre a transformação de fase de um
        sistema simples compressível?


                                 mêmbolo = 0

                                 P= constante

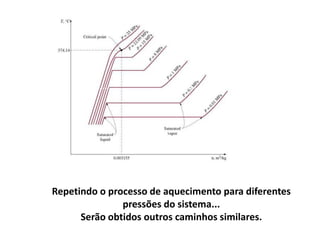

Repetindo o processo de aquecimento para diferentes
               pressões do sistema...
      Serão obtidos outros caminhos similares.

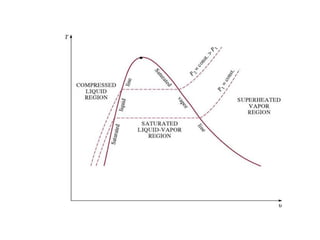

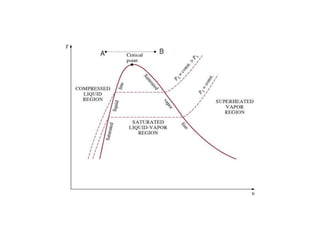

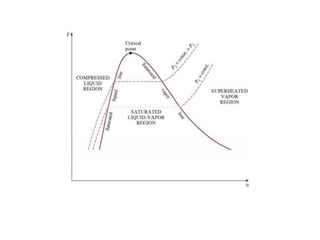

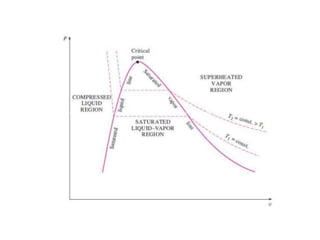

Região de saturação
• A região em que ocorre uma mudança de fase da
   substância.
• Nesta região há um mistura de líquido e vapor (líquido
   e vapor coexistem em equilíbrio);
• As propriedades termodinâmicas são determinadas a
   partir das do líquido e do vapor saturado;
– As propriedades para esses pontos são obtidas nas
   tabelas de saturação;
– São representados pelo subscrito l e v, respectivamente;

     – O subscrito lv representa a diferença entre a
         propriedade da fase líquida e a de vapor.

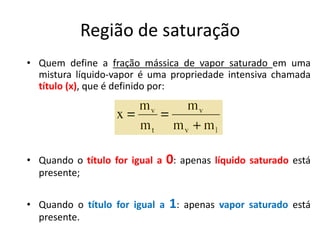

Região de saturação
• Quem define a fração mássica de vapor saturado em uma
  mistura líquido-vapor é uma propriedade intensiva chamada
  título (x), que é definido por:




• Quando o título for igual a   0: apenas líquido saturado está
  presente;

• Quando o título for igual a   1:   apenas vapor saturado está
  presente.

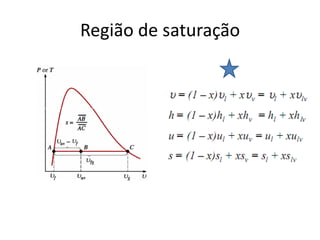

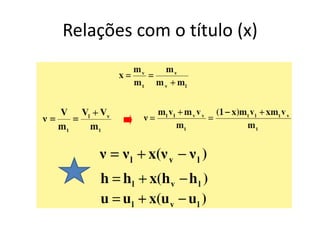

Relações com o título (x)
Região de saturação

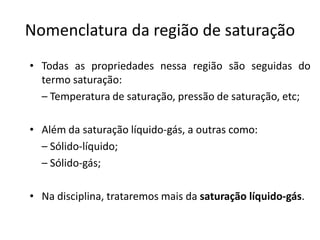

Nomenclatura da região de saturação
• Todas as propriedades nessa região são seguidas do
  termo saturação:
  – Temperatura de saturação, pressão de saturação, etc;

• Além da saturação líquido-gás, a outras como:
  – Sólido-líquido;
  – Sólido-gás;

• Na disciplina, trataremos mais da saturação líquido-gás.
Região de saturação

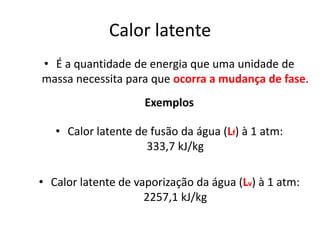

Calor latente
• É a quantidade de energia que uma unidade de
massa necessita para que ocorra a mudança de fase.
                     Exemplos

   • Calor latente de fusão da água (Lf) à 1 atm:
                     333,7 kJ/kg

• Calor latente de vaporização da água (Lv) à 1 atm:
                     2257,1 kJ/kg

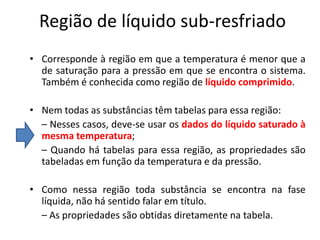

Região de líquido sub-resfriado
• Corresponde à região em que a temperatura é menor que a
  de saturação para a pressão em que se encontra o sistema.
  Também é conhecida como região de líquido comprimido.

• Nem todas as substâncias têm tabelas para essa região:
  – Nesses casos, deve-se usar os dados do líquido saturado à
  mesma temperatura;
  – Quando há tabelas para essa região, as propriedades são
  tabeladas em função da temperatura e da pressão.

• Como nessa região toda substância se encontra na fase
  líquida, não há sentido falar em título.
  – As propriedades são obtidas diretamente na tabela.

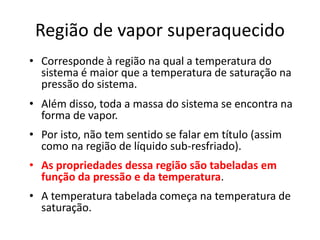

Região de vapor superaquecido
• Corresponde à região na qual a temperatura do
  sistema é maior que a temperatura de saturação na
  pressão do sistema.
• Além disso, toda a massa do sistema se encontra na
  forma de vapor.
• Por isto, não tem sentido se falar em título (assim
  como na região de líquido sub-resfriado).
• As propriedades dessa região são tabeladas em
  função da pressão e da temperatura.
• A temperatura tabelada começa na temperatura de
  saturação.

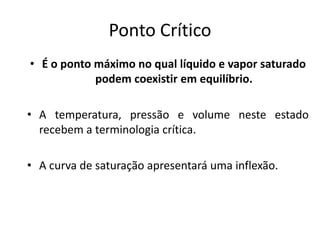

Ponto Crítico
• É o ponto máximo no qual líquido e vapor saturado
            podem coexistir em equilíbrio.

• A temperatura, pressão e volume neste estado
  recebem a terminologia crítica.

• A curva de saturação apresentará uma inflexão.

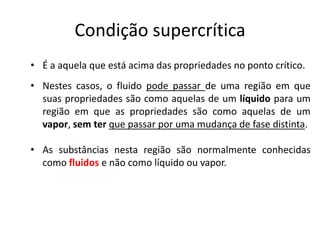

Condição supercrítica
• É a aquela que está acima das propriedades no ponto crítico.
• Nestes casos, o fluido pode passar de uma região em que
  suas propriedades são como aquelas de um líquido para um
  região em que as propriedades são como aquelas de um
  vapor, sem ter que passar por uma mudança de fase distinta.

• As substâncias nesta região são normalmente conhecidas
  como fluidos e não como líquido ou vapor.

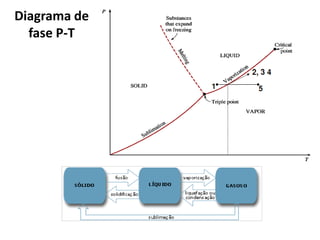

Diagrama de
  fase P-T

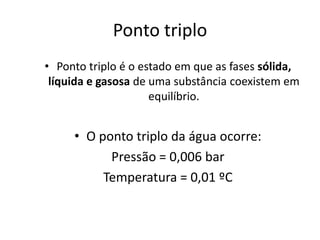

Ponto triplo
• Ponto triplo é o estado em que as fases sólida,
 líquida e gasosa de uma substância coexistem em
                     equilíbrio.


     • O ponto triplo da água ocorre:
           Pressão = 0,006 bar
          Temperatura = 0,01 ºC
Superfícies Termodinâmicas
• Sintetizam as tabelas termodinâmicas;

• Essas superfícies correlacionam uma propriedade em
  função da temperatura e da pressão;

• Para o caso do volume específico, podem ser de dois
  tipos:

  – Superfícies para substâncias que se expandem na
  solidificação (água);
  – Superfícies para substâncias que se contraem na
  solidificação (aço);

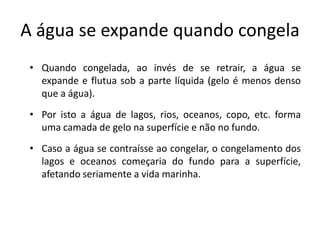

A água se expande quando congela
 • Quando congelada, ao invés de se retrair, a água se
   expande e flutua sob a parte líquida (gelo é menos denso
   que a água).
 • Por isto a água de lagos, rios, oceanos, copo, etc. forma
   uma camada de gelo na superfície e não no fundo.
 • Caso a água se contraísse ao congelar, o congelamento dos
   lagos e oceanos começaria do fundo para a superfície,
   afetando seriamente a vida marinha.

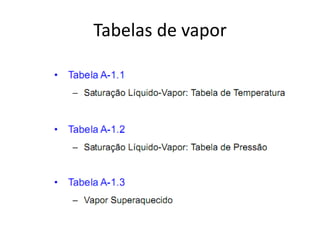

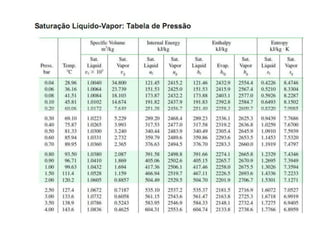

Tabelas de vapor

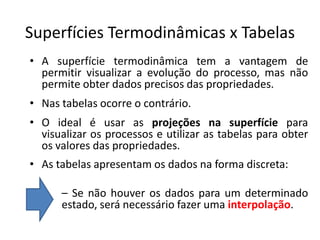

Superfícies Termodinâmicas x Tabelas
• A superfície termodinâmica tem a vantagem de
  permitir visualizar a evolução do processo, mas não
  permite obter dados precisos das propriedades.
• Nas tabelas ocorre o contrário.
• O ideal é usar as projeções na superfície para
  visualizar os processos e utilizar as tabelas para obter
  os valores das propriedades.

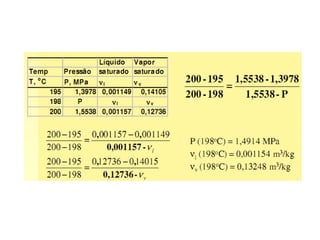

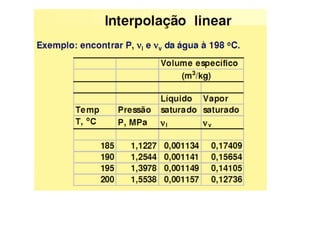

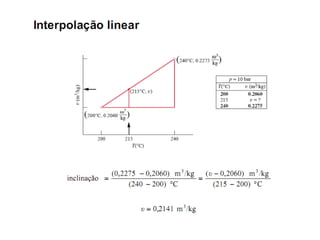

• As tabelas apresentam os dados na forma discreta:

      – Se não houver os dados para um determinado

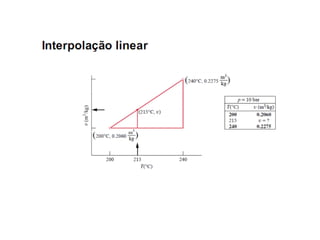

      estado, será necessário fazer uma interpolação.
Uso de Tabelas: Exemplos – Exercícios
• 3.2: Encontre a pressão, vl e vv para a água saturada a 25oC.
• 3.3: Encontre a temperatura, vl e vv para a água saturada a
  P=1,0 MPa.
• 3.4: Encontre a temperatura, vl e vv para a água saturada a
  P=22,09 MPa.
• 3.5: Encontre a temperatura, volume específico para a água a
  P=1,0 MPa e x=0,95.
• 3.6: Encontre a temperatura, volume específico para a água a
  T=400 oC e P=1,0 MPa.
• 3.7 Encontre o volume específico da água a T=100 oC e P = 5,0
  MPa.

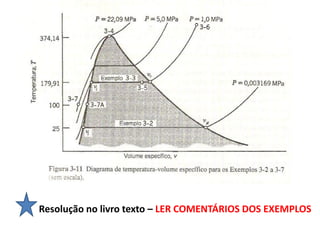

Resolução no livro texto – LER COMENTÁRIOS DOS EXEMPLOS

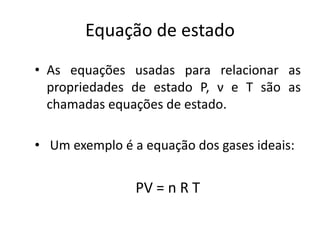

Equação de estado
• As equações usadas para relacionar as
  propriedades de estado P, ν e T são as
  chamadas equações de estado.

• Um exemplo é a equação dos gases ideais:


                PV = n R T

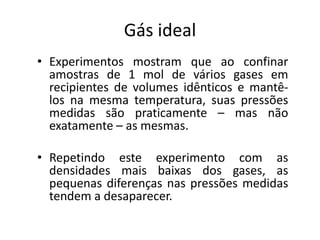

Gás ideal
• Experimentos mostram que ao confinar
  amostras de 1 mol de vários gases em
  recipientes de volumes idênticos e mantê-
  los na mesma temperatura, suas pressões
  medidas são praticamente – mas não
  exatamente – as mesmas.

• Repetindo este experimento com as
  densidades mais baixas dos gases, as
  pequenas diferenças nas pressões medidas
  tendem a desaparecer.

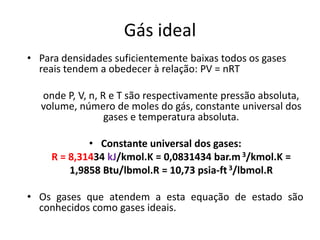

Gás ideal
• Para densidades suficientemente baixas todos os gases
  reais tendem a obedecer à relação: PV = nRT

  onde P, V, n, R e T são respectivamente pressão absoluta,
  volume, número de moles do gás, constante universal dos
                 gases e temperatura absoluta.

             • Constante universal dos gases:
     R = 8,31434 kJ/kmol.K = 0,0831434 bar.m 3/kmol.K =
         1,9858 Btu/lbmol.R = 10,73 psia-ft 3/lbmol.R

• Os gases que atendem a esta equação de estado são
  conhecidos como gases ideais.

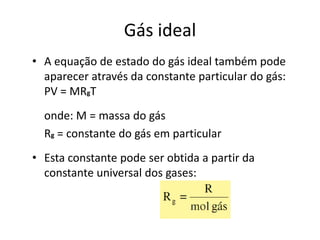

Gás ideal
• A equação de estado do gás ideal também pode
  aparecer através da constante particular do gás:
  PV = MRgT
  onde: M = massa do gás
  Rg = constante do gás em particular
• Esta constante pode ser obtida a partir da
  constante universal dos gases:
Gás ideal

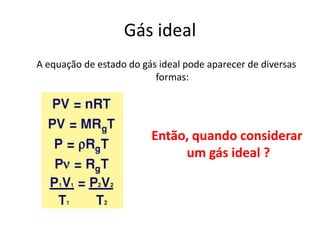

Gás ideal
A equação de estado do gás ideal pode aparecer de diversas
                          formas:




                         Então, quando considerar
                              um gás ideal ?

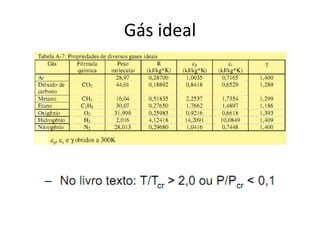

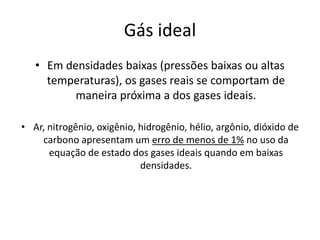

Gás ideal
   • Em densidades baixas (pressões baixas ou altas
     temperaturas), os gases reais se comportam de
          maneira próxima a dos gases ideais.

• Ar, nitrogênio, oxigênio, hidrogênio, hélio, argônio, dióxido de
    carbono apresentam um erro de menos de 1% no uso da
      equação de estado dos gases ideais quando em baixas
                            densidades.

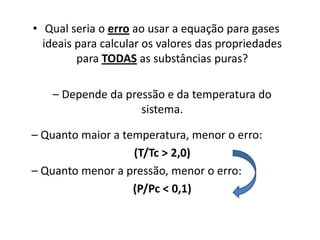

• Qual seria o erro ao usar a equação para gases
  ideais para calcular os valores das propriedades
         para TODAS as substâncias puras?

    – Depende da pressão e da temperatura do
                    sistema.

– Quanto maior a temperatura, menor o erro:
                   (T/Tc > 2,0)
– Quanto menor a pressão, menor o erro:
                   (P/Pc < 0,1)
E quando o gás não se
comportar como gás ideal ?

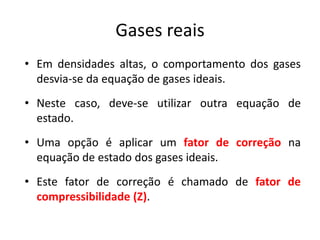

Gases reais
• Em densidades altas, o comportamento dos gases
  desvia-se da equação de gases ideais.
• Neste caso, deve-se utilizar outra equação de
  estado.
• Uma opção é aplicar um fator de correção na
  equação de estado dos gases ideais.
• Este fator de correção é chamado de fator de
  compressibilidade (Z).

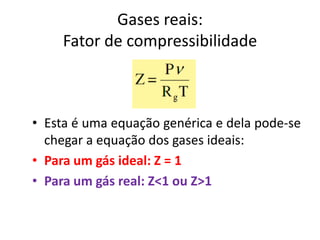

Gases reais:
     Fator de compressibilidade



• Esta é uma equação genérica e dela pode-se
  chegar a equação dos gases ideais:
• Para um gás ideal: Z = 1
• Para um gás real: Z<1 ou Z>1
Princípio dos estados
             correspondentes
• O fator de compressibilidade é aproximadamente o
  mesmo para todos os gases à mesma pressão
  reduzida e temperatura reduzida.

• Z = Z(Pr, Tr) para todos os gases

• Nestas condições diz-se que os gases estão em
  estados correspondentes.

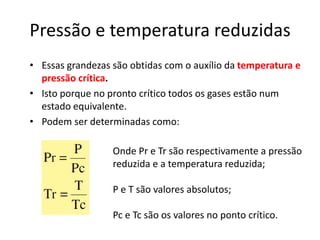

Pressão e temperatura reduzidas
• Essas grandezas são obtidas com o auxílio da temperatura e
  pressão crítica.
• Isto porque no pronto crítico todos os gases estão num
  estado equivalente.
• Podem ser determinadas como:

                  Onde Pr e Tr são respectivamente a pressão
                  reduzida e a temperatura reduzida;

                  P e T são valores absolutos;

                  Pc e Tc são os valores no ponto crítico.

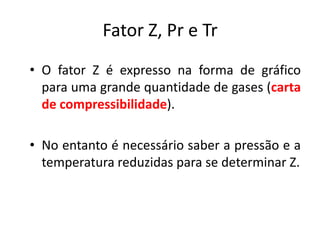

Fator Z, Pr e Tr
• O fator Z é expresso na forma de gráfico
  para uma grande quantidade de gases (carta
  de compressibilidade).

• No entanto é necessário saber a pressão e a
  temperatura reduzidas para se determinar Z.

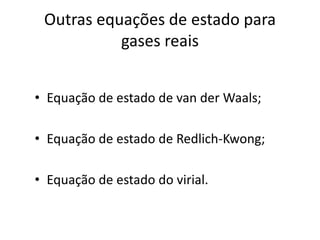

Outras equações de estado para
           gases reais


• Equação de estado de van der Waals;

• Equação de estado de Redlich-Kwong;

• Equação de estado do virial.

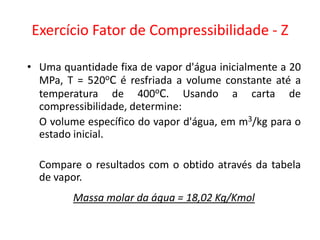

Exercício Fator de Compressibilidade - Z

• Uma quantidade fixa de vapor d'água inicialmente a 20
  MPa, T = 520oC é resfriada a volume constante até a
  temperatura de 400oC. Usando a carta de
  compressibilidade, determine:
  O volume específico do vapor d'água, em m3/kg para o
  estado inicial.

  Compare o resultados com o obtido através da tabela
  de vapor.
         Massa molar da água = 18,02 Kg/Kmol

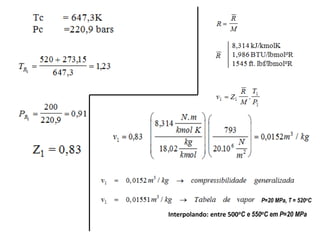

P=20 MPa, T = 520oC

Interpolando: entre 500oC e 550oC em P=20 MPa

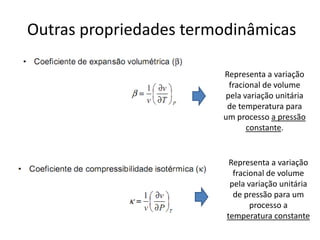

Outras propriedades termodinâmicas

                        Representa a variação
                         fracional de volume
                        pela variação unitária
                         de temperatura para
                        um processo a pressão
                              constante.


                          Representa a variação
                           fracional de volume
                          pela variação unitária
                           de pressão para um
                                processo a
                         temperatura constante
Energia interna específica (u)
• A energia interna (U) representa a energia armazenada, ou
  possuída pelo sistema, devido às energias cinética e potencial
  das moléculas presentes na substância que o constituí.




• Medidas experimentais mostram que u é função apenas da
  temperatura e do volume específico:

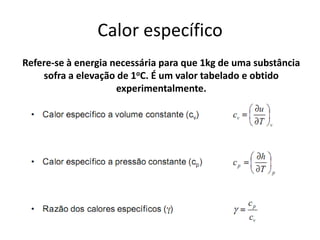

Calor específico
Refere-se à energia necessária para que 1kg de uma substância
    sofra a elevação de 1oC. É um valor tabelado e obtido
                     experimentalmente.
Calores específicos cp e cv
Entalpia específica (h)

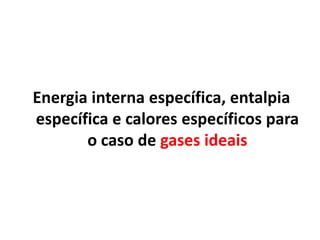

Energia interna específica, entalpia
específica e calores específicos para
       o caso de gases ideais
Energia interna específica (u)
• Para um gás ideal, a energia interna específica é função
  apenas da temperatura.

• Isto foi obtido experimentalmente através dos trabalhos
  realizados por Joule, em 1843. Nestes ele mostrou que a
  energia interna do ar à baixa densidade (gás ideal) depende
  essencialmente da temperatura.

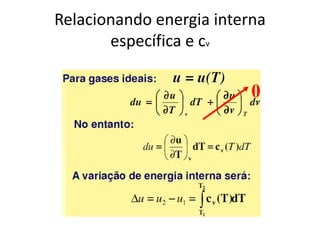

Relacionando energia interna
       específica e cv

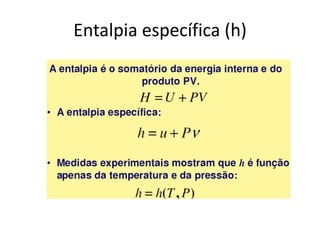

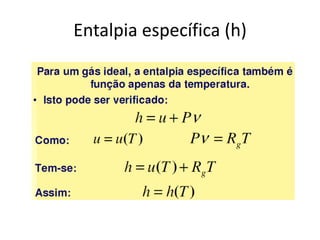

Entalpia específica (h)
Relacionando entalpia específica
             e cp

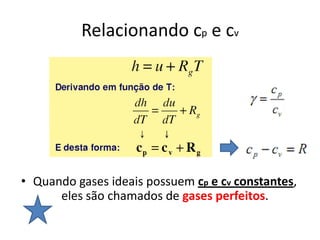

Relacionando cp e cv




• Quando gases ideais possuem cp e cv constantes,
      eles são chamados de gases perfeitos.

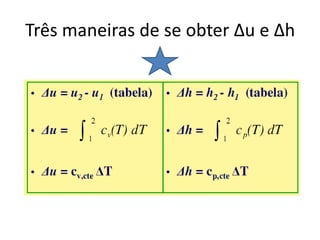

Três maneiras de se obter ∆u e ∆h

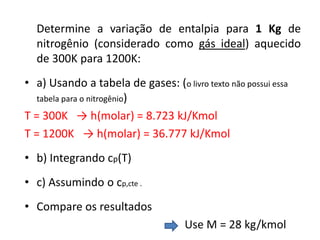

Determine a variação de entalpia para 1 Kg de
  nitrogênio (considerado como gás ideal) aquecido
  de 300K para 1200K:
• a) Usando a tabela de gases: (o livro texto não possui essa
   tabela para o nitrogênio)

T = 300K → h(molar) = 8.723 kJ/Kmol
T = 1200K → h(molar) = 36.777 kJ/Kmol

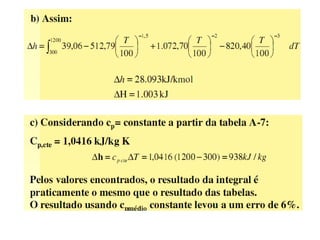

• b) Integrando cp(T)
• c) Assumindo o cp,cte .
• Compare os resultados
                                     Use M = 28 kg/kmol

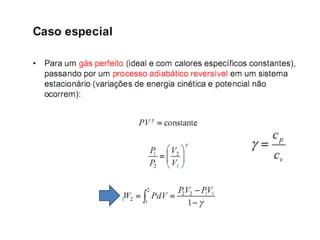

Razão entre os calores específicos
               (γ)

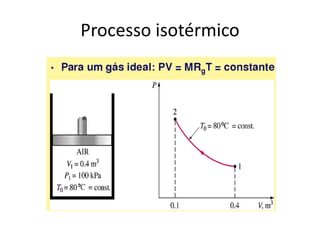

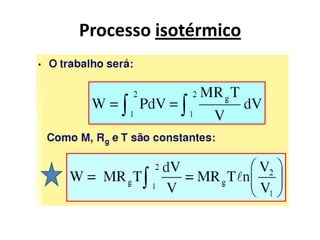

Processo isotérmico
Processo isotérmico

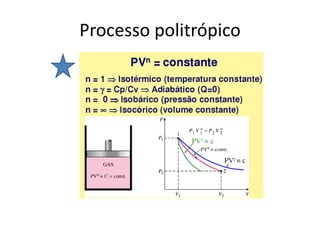

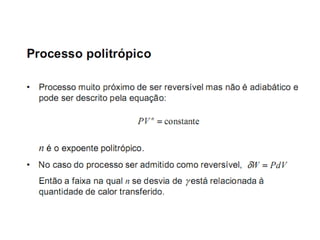

Processo politrópico
Processo politrópico
Processo politrópico

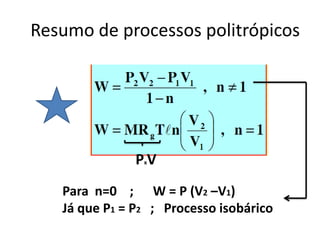

Resumo de processos politrópicos




               PV
                x



   Para n=0 ; W = P (V2 –V1)
   Já que P1 = P2 ; Processo isobárico
Exercício Processo Politrópico
  Um gás ideal em uma montagem pistão-cilindro é submetido
  a um processo de expansão para a qual a relação entre
  pressão e volume é dada por: PVn= constante. A pressão
  inicial é 3 bar, o volume inicial é 0,1 m3 e o volume final é 0,2
  m3. Determine o trabalho para o processo, em KJ, se:

• a) n=1,5
• b) n=1,0
• c) n=0

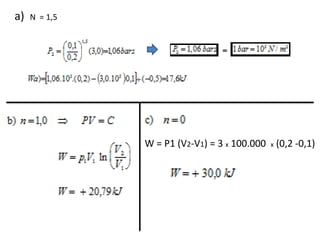

a)   N = 1,5




               W = P1 (V2-V1) = 3 x 100.000 x (0,2 -0,1)

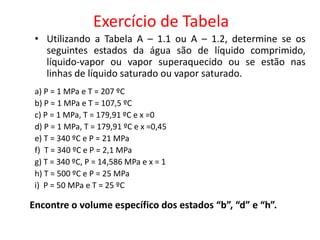

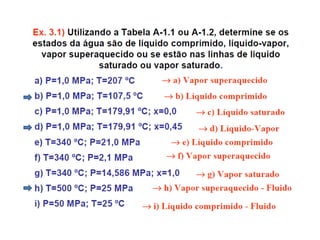

Exercício de Tabela
 • Utilizando a Tabela A – 1.1 ou A – 1.2, determine se os
   seguintes estados da água são de líquido comprimido,
   líquido-vapor ou vapor superaquecido ou se estão nas
   linhas de líquido saturado ou vapor saturado.
 a) P = 1 MPa e T = 207 ºC
 b) P = 1 MPa e T = 107,5 ºC
 c) P = 1 MPa, T = 179,91 ºC e x =0
 d) P = 1 MPa, T = 179,91 ºC e x =0,45
 e) T = 340 ºC e P = 21 MPa
 f) T = 340 ºC e P = 2,1 MPa
 g) T = 340 ºC, P = 14,586 MPa e x = 1
 h) T = 500 ºC e P = 25 MPa
 i) P = 50 MPa e T = 25 ºC

Encontre o volume específico dos estados “b”, “d” e “h”.

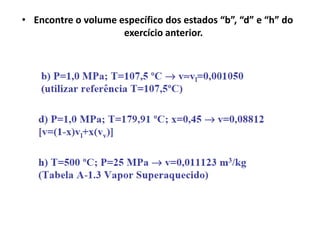

• Encontre o volume específico dos estados “b”, “d” e “h” do
                     exercício anterior.

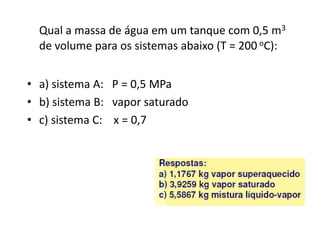

Qual a massa de água em um tanque com 0,5 m3
  de volume para os sistemas abaixo (T = 200 oC):


• a) sistema A: P = 0,5 MPa
• b) sistema B: vapor saturado
• c) sistema C: x = 0,7

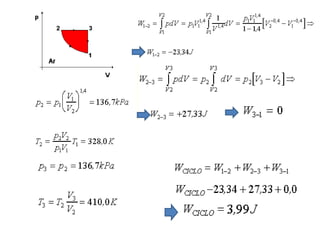

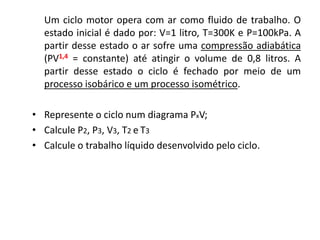

Um ciclo motor opera com ar como fluido de trabalho. O
  estado inicial é dado por: V=1 litro, T=300K e P=100kPa. A
  partir desse estado o ar sofre uma compressão adiabática
  (PV1,4 = constante) até atingir o volume de 0,8 litros. A
  partir desse estado o ciclo é fechado por meio de um
  processo isobárico e um processo isométrico.

• Represente o ciclo num diagrama PxV;
• Calcule P2, P3, V3, T2 e T3
• Calcule o trabalho líquido desenvolvido pelo ciclo.

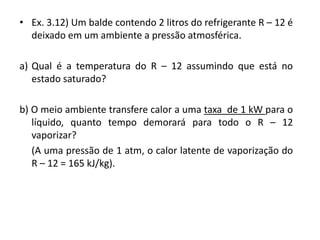

• Ex. 3.12) Um balde contendo 2 litros do refrigerante R – 12 é
  deixado em um ambiente a pressão atmosférica.

a) Qual é a temperatura do R – 12 assumindo que está no
   estado saturado?

b) O meio ambiente transfere calor a uma taxa de 1 kW para o
   líquido, quanto tempo demorará para todo o R – 12
   vaporizar?
   (A uma pressão de 1 atm, o calor latente de vaporização do
   R – 12 = 165 kJ/kg).

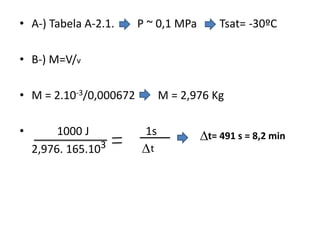

• A-) Tabela A-2.1.     P ~ 0,1 MPa       Tsat= -30ºC

• B-) M=V/v

• M = 2.10-3/0,000672         M = 2,976 Kg

•        1000 J          1s           t= 491 s = 8,2 min
    2,976. 165.103      t

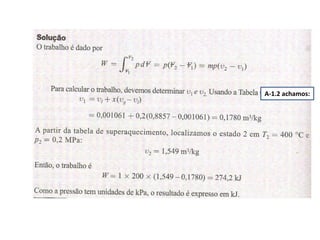

• 1 Kg de vapor com um título de 20% é aquecido a
  uma pressão constante de 200 Kpa até que a
  temperatura alcance 400ºC. Calcule o trabalho
  realizado pelo vapor usando as tabelas de vapor.
A-1.2 achamos:

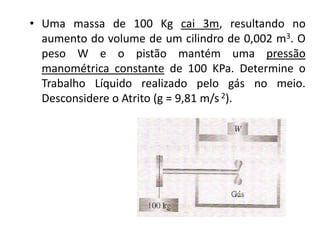

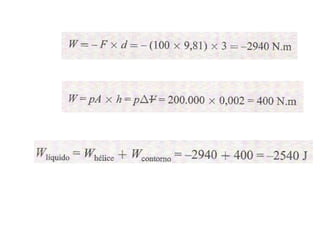

• Uma massa de 100 Kg cai 3m, resultando no
  aumento do volume de um cilindro de 0,002 m3. O
  peso W e o pistão mantém uma pressão
  manométrica constante de 100 KPa. Determine o
  Trabalho Líquido realizado pelo gás no meio.
  Desconsidere o Atrito (g = 9,81 m/s 2).

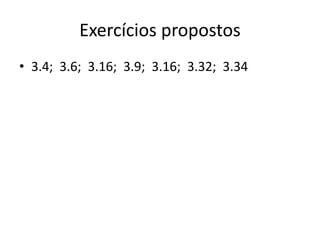

Exercícios propostos
• 3.4; 3.6; 3.16; 3.9; 3.16; 3.32; 3.34

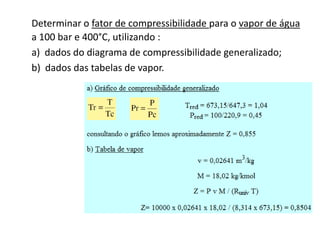

Determinar o fator de compressibilidade para o vapor de água
a 100 bar e 400°C, utilizando :
a) dados do diagrama de compressibilidade generalizado;
b) dados das tabelas de vapor.
Capítulo 3

Mais conteúdo relacionado

Mais procurados

Apostila pneumática shp 2º sem 2013 anhanguera primeiro
Apostila pneumática shp 2º sem 2013    anhanguera primeiroApostila pneumática shp 2º sem 2013    anhanguera primeiro
Apostila pneumática shp 2º sem 2013 anhanguera primeiro
Helton Assunção

Termodinâmica (módulo F5)
Termodinâmica (módulo F5)Termodinâmica (módulo F5)
Termodinâmica (módulo F5)
stair735alcino

Primeiro Princípio da termodinâmica
Primeiro Princípio da termodinâmicaPrimeiro Princípio da termodinâmica
Primeiro Princípio da termodinâmica
Luiz Fabiano

5 diagrama ferro carbono
5 diagrama ferro carbono5 diagrama ferro carbono
5 diagrama ferro carbono
Thulio Cesar

Rema i círculo de mohr para tensões
Rema i   círculo de mohr para tensõesRema i   círculo de mohr para tensões
Rema i círculo de mohr para tensões
GuilhermeAquino26

Apostila de refrigeração
Apostila de refrigeraçãoApostila de refrigeração
Apostila de refrigeração
ragrellos

trocadores de calor
trocadores de calor trocadores de calor
trocadores de calor
Janayna Adr

Tubulações e Acessórios de Tubulação
Tubulações e Acessórios de TubulaçãoTubulações e Acessórios de Tubulação
Tubulações e Acessórios de Tubulação
Alessandro Baqueiro Dórea

Aula 24 trocadores-de-calor
Aula 24 trocadores-de-calorAula 24 trocadores-de-calor
Aula 24 trocadores-de-calor
Sidiane Iltchenco

Psicrometria
PsicrometriaPsicrometria
Psicrometria
Francisco Bertini

mecanica dos fluidos
mecanica dos fluidosmecanica dos fluidos
Teoria - Transferência de Calor - capítulos 1, 2 e 3
Teoria - Transferência de Calor - capítulos 1, 2 e 3Teoria - Transferência de Calor - capítulos 1, 2 e 3
Teoria - Transferência de Calor - capítulos 1, 2 e 3
Dharma Initiative

Gv 10 tratamento de água
Gv 10 tratamento de águaGv 10 tratamento de água
Gv 10 tratamento de água
Luiz Carlos Martinelli Júnior

Conteúdo de Transferência de Calor
Conteúdo de Transferência de Calor Conteúdo de Transferência de Calor
Conteúdo de Transferência de Calor
Thomas Willams

05 eletrodo revestido
05   eletrodo revestido05   eletrodo revestido
05 eletrodo revestido
Alessandra Azevedo

11 aula caldeiras
11 aula caldeiras11 aula caldeiras
11 aula caldeiras
Homero Alves de Lima

Exercicios soldagem
Exercicios soldagemExercicios soldagem
Exercicios soldagem
Letícia Oliveira de Souza

Etf escoamento dos fluidos
Etf escoamento dos fluidosEtf escoamento dos fluidos
Etf escoamento dos fluidos
Adriano Azevedo

Capítulo 7
Capítulo 7Capítulo 7
Capítulo 7
Marcio Versuti

Aula03 transformacoes nucleacao
Aula03 transformacoes nucleacaoAula03 transformacoes nucleacao
Aula03 transformacoes nucleacao
Luiz Gustavo Pires Coelho


Mais procurados (20)

Apostila pneumática shp 2º sem 2013 anhanguera primeiro
Apostila pneumática shp 2º sem 2013    anhanguera primeiroApostila pneumática shp 2º sem 2013    anhanguera primeiro
Apostila pneumática shp 2º sem 2013 anhanguera primeiro

Termodinâmica (módulo F5)
Termodinâmica (módulo F5)Termodinâmica (módulo F5)
Termodinâmica (módulo F5)

Primeiro Princípio da termodinâmica
Primeiro Princípio da termodinâmicaPrimeiro Princípio da termodinâmica
Primeiro Princípio da termodinâmica

5 diagrama ferro carbono
5 diagrama ferro carbono5 diagrama ferro carbono
5 diagrama ferro carbono

Rema i círculo de mohr para tensões
Rema i   círculo de mohr para tensõesRema i   círculo de mohr para tensões
Rema i círculo de mohr para tensões

Apostila de refrigeração
Apostila de refrigeraçãoApostila de refrigeração
Apostila de refrigeração

trocadores de calor
trocadores de calor trocadores de calor
trocadores de calor

Tubulações e Acessórios de Tubulação
Tubulações e Acessórios de TubulaçãoTubulações e Acessórios de Tubulação
Tubulações e Acessórios de Tubulação

Aula 24 trocadores-de-calor
Aula 24 trocadores-de-calorAula 24 trocadores-de-calor
Aula 24 trocadores-de-calor

Psicrometria
PsicrometriaPsicrometria
Psicrometria

mecanica dos fluidos
mecanica dos fluidosmecanica dos fluidos
mecanica dos fluidos

Teoria - Transferência de Calor - capítulos 1, 2 e 3
Teoria - Transferência de Calor - capítulos 1, 2 e 3Teoria - Transferência de Calor - capítulos 1, 2 e 3
Teoria - Transferência de Calor - capítulos 1, 2 e 3

Gv 10 tratamento de água
Gv 10 tratamento de águaGv 10 tratamento de água
Gv 10 tratamento de água

Conteúdo de Transferência de Calor
Conteúdo de Transferência de Calor Conteúdo de Transferência de Calor
Conteúdo de Transferência de Calor

05 eletrodo revestido
05   eletrodo revestido05   eletrodo revestido
05 eletrodo revestido

11 aula caldeiras
11 aula caldeiras11 aula caldeiras
11 aula caldeiras

Exercicios soldagem
Exercicios soldagemExercicios soldagem
Exercicios soldagem

Etf escoamento dos fluidos
Etf escoamento dos fluidosEtf escoamento dos fluidos
Etf escoamento dos fluidos

Capítulo 7
Capítulo 7Capítulo 7
Capítulo 7

Aula03 transformacoes nucleacao
Aula03 transformacoes nucleacaoAula03 transformacoes nucleacao
Aula03 transformacoes nucleacao


Destaque

Termodinamica
TermodinamicaTermodinamica
Termodinamica
Vinicius Dubiela

Gases perfeitos questões resolvidas - termologia
Gases perfeitos   questões resolvidas - termologiaGases perfeitos   questões resolvidas - termologia
Gases perfeitos questões resolvidas - termologia
Drica Salles

Estudo dos gases slides
Estudo dos gases   slidesEstudo dos gases   slides
Estudo dos gases slides
Micaela Neiva

Gases
GasesGases
Gases
paaccedro

Exerc cios resolvidos_-_cap._01-atkins_(a)
Exerc cios resolvidos_-_cap._01-atkins_(a)Exerc cios resolvidos_-_cap._01-atkins_(a)
Exerc cios resolvidos_-_cap._01-atkins_(a)
Alisson Moreira

Termodinâmica primeira lei da termodinâmica(anexo santa cruz-jb 74. jpg).
Termodinâmica  primeira lei da termodinâmica(anexo santa cruz-jb 74. jpg).Termodinâmica  primeira lei da termodinâmica(anexo santa cruz-jb 74. jpg).
Termodinâmica primeira lei da termodinâmica(anexo santa cruz-jb 74. jpg).
Fernanda Katiusca Santos

1 leitermodinâmica.ppt
1 leitermodinâmica.ppt1 leitermodinâmica.ppt
1 leitermodinâmica.ppt
Leonardo Menezes

2.0 capítulo 4 com gabarito do simulado
2.0 capítulo 4   com gabarito do simulado2.0 capítulo 4   com gabarito do simulado
2.0 capítulo 4 com gabarito do simulado
Marcio Versuti

Apresentação tfg mini baja sae brasil rev s
Apresentação tfg mini baja sae brasil rev sApresentação tfg mini baja sae brasil rev s
Apresentação tfg mini baja sae brasil rev s
Guilherme Pereira

13 propriedades gases e volume molar
13  propriedades gases e volume molar13  propriedades gases e volume molar
13 propriedades gases e volume molar
daniela pinto

Tabelas Termodinamica
Tabelas TermodinamicaTabelas Termodinamica
Estudo dos gases-UFRB-Rodrigo Borges
Estudo dos gases-UFRB-Rodrigo BorgesEstudo dos gases-UFRB-Rodrigo Borges
Estudo dos gases-UFRB-Rodrigo Borges
Rodrigo Borges

Aula 3 diagr das fases
Aula 3   diagr das fasesAula 3   diagr das fases
Aula 3 diagr das fases
Roberto Villardo

Gases segunda
Gases segundaGases segunda
Gases segunda
ISJ

Gases ideais © Slideshow by Jair LP
Gases ideais © Slideshow by Jair LP Gases ideais © Slideshow by Jair LP
Gases ideais © Slideshow by Jair LP
Jair Lucio Prados Ribeiro

Micro aula comportamento físico dos gases
Micro aula comportamento físico dos gasesMicro aula comportamento físico dos gases
Micro aula comportamento físico dos gases
Paulo Correia

Lei do gas ideal
Lei do gas idealLei do gas ideal
Lei do gas ideal
Estude Mais

Mudanças de fase 03
Mudanças de fase 03Mudanças de fase 03
Mudanças de fase 03
fisicaatual

Aula 2 estrutura cristalina
Aula 2   estrutura cristalinaAula 2   estrutura cristalina
Aula 2 estrutura cristalina
Roberto Villardo

Diagramas de equilíbrio de fases mg pb
Diagramas de equilíbrio de fases mg pbDiagramas de equilíbrio de fases mg pb
Diagramas de equilíbrio de fases mg pb
Luma Marques


Destaque (20)

Termodinamica
TermodinamicaTermodinamica
Termodinamica

Gases perfeitos questões resolvidas - termologia
Gases perfeitos   questões resolvidas - termologiaGases perfeitos   questões resolvidas - termologia
Gases perfeitos questões resolvidas - termologia

Estudo dos gases slides
Estudo dos gases   slidesEstudo dos gases   slides
Estudo dos gases slides

Gases
GasesGases
Gases

Exerc cios resolvidos_-_cap._01-atkins_(a)
Exerc cios resolvidos_-_cap._01-atkins_(a)Exerc cios resolvidos_-_cap._01-atkins_(a)
Exerc cios resolvidos_-_cap._01-atkins_(a)

Termodinâmica primeira lei da termodinâmica(anexo santa cruz-jb 74. jpg).
Termodinâmica  primeira lei da termodinâmica(anexo santa cruz-jb 74. jpg).Termodinâmica  primeira lei da termodinâmica(anexo santa cruz-jb 74. jpg).
Termodinâmica primeira lei da termodinâmica(anexo santa cruz-jb 74. jpg).

1 leitermodinâmica.ppt
1 leitermodinâmica.ppt1 leitermodinâmica.ppt
1 leitermodinâmica.ppt

2.0 capítulo 4 com gabarito do simulado
2.0 capítulo 4   com gabarito do simulado2.0 capítulo 4   com gabarito do simulado
2.0 capítulo 4 com gabarito do simulado

Apresentação tfg mini baja sae brasil rev s
Apresentação tfg mini baja sae brasil rev sApresentação tfg mini baja sae brasil rev s
Apresentação tfg mini baja sae brasil rev s

13 propriedades gases e volume molar
13  propriedades gases e volume molar13  propriedades gases e volume molar
13 propriedades gases e volume molar

Tabelas Termodinamica
Tabelas TermodinamicaTabelas Termodinamica
Tabelas Termodinamica

Estudo dos gases-UFRB-Rodrigo Borges
Estudo dos gases-UFRB-Rodrigo BorgesEstudo dos gases-UFRB-Rodrigo Borges
Estudo dos gases-UFRB-Rodrigo Borges

Aula 3 diagr das fases
Aula 3   diagr das fasesAula 3   diagr das fases
Aula 3 diagr das fases

Gases segunda
Gases segundaGases segunda
Gases segunda

Gases ideais © Slideshow by Jair LP
Gases ideais © Slideshow by Jair LP Gases ideais © Slideshow by Jair LP
Gases ideais © Slideshow by Jair LP

Micro aula comportamento físico dos gases
Micro aula comportamento físico dos gasesMicro aula comportamento físico dos gases
Micro aula comportamento físico dos gases

Lei do gas ideal
Lei do gas idealLei do gas ideal
Lei do gas ideal

Mudanças de fase 03
Mudanças de fase 03Mudanças de fase 03
Mudanças de fase 03

Aula 2 estrutura cristalina
Aula 2   estrutura cristalinaAula 2   estrutura cristalina
Aula 2 estrutura cristalina

Diagramas de equilíbrio de fases mg pb
Diagramas de equilíbrio de fases mg pbDiagramas de equilíbrio de fases mg pb
Diagramas de equilíbrio de fases mg pb


Semelhante a Capítulo 3

Notas de aula_van_willen_6ªed
Notas de aula_van_willen_6ªedNotas de aula_van_willen_6ªed
Notas de aula_van_willen_6ªed
João Ferreira

Revisão p1
Revisão p1Revisão p1
Revisão p1
Marcio Versuti

Estudo dos gases
Estudo dos gasesEstudo dos gases
Estudo dos gases
Thiago Rodrigues

Estudo dos gases
Estudo dos gasesEstudo dos gases
Estudo dos gases
Thiago Rodrigues

AULA TEORICA 6. EQUILIBRIO DE FASES SUBSTANCIAS PURAS.pptx
AULA TEORICA 6. EQUILIBRIO DE FASES SUBSTANCIAS PURAS.pptxAULA TEORICA 6. EQUILIBRIO DE FASES SUBSTANCIAS PURAS.pptx
AULA TEORICA 6. EQUILIBRIO DE FASES SUBSTANCIAS PURAS.pptx
eulaliapedrochissamb

gases.pptx
gases.pptxgases.pptx
Apostilade quimica metalurgica
Apostilade quimica metalurgicaApostilade quimica metalurgica
Apostilade quimica metalurgica
adalberto miran

Aula 02 propriedades termodi nu00-c2micas
Aula 02   propriedades termodi nu00-c2micasAula 02   propriedades termodi nu00-c2micas
Aula 02 propriedades termodi nu00-c2micas
Absolon Carvalho

Aula 06 Estados da materia - sólidos, líquidos e gases - Prof. Nelson Virgilio
Aula 06   Estados da materia - sólidos, líquidos e gases - Prof. Nelson VirgilioAula 06   Estados da materia - sólidos, líquidos e gases - Prof. Nelson Virgilio
Aula 06 Estados da materia - sólidos, líquidos e gases - Prof. Nelson Virgilio
Nelson Virgilio Carvalho Filho

01 - AULA 01.pdf
01 - AULA 01.pdf01 - AULA 01.pdf
01 - AULA 01.pdf
ChristianStrobel8

Lei geral dos gases (Equação de Clayperon).pptx
Lei geral dos gases (Equação de Clayperon).pptxLei geral dos gases (Equação de Clayperon).pptx
Lei geral dos gases (Equação de Clayperon).pptx
helilmapinheiroufma

Propriedades_da_substancia_pura aula.pptx
Propriedades_da_substancia_pura aula.pptxPropriedades_da_substancia_pura aula.pptx
Propriedades_da_substancia_pura aula.pptx
aulasdojeff

Capítulo 2.0
Capítulo 2.0Capítulo 2.0
Capítulo 2.0
Marcio Versuti

Física, gases perfeitos.
Física, gases perfeitos.Física, gases perfeitos.
Física, gases perfeitos.
Matheus Bezerra

Gases Perfeitos
Gases PerfeitosGases Perfeitos
Gases Perfeitos
Wagner Moreira da Silva

Equilíbrio de fases em sistema simples (1)
Equilíbrio de fases em sistema simples (1)Equilíbrio de fases em sistema simples (1)
Equilíbrio de fases em sistema simples (1)
Raineldes Cruz

Termometria
TermometriaTermometria
Termometria
carlos_isfm

GasesIdeais_ParteI conteúdos informativo
GasesIdeais_ParteI conteúdos informativoGasesIdeais_ParteI conteúdos informativo
GasesIdeais_ParteI conteúdos informativo
isaacnewtonmulasboy

Comportamento físico dos gases
Comportamento físico dos gasesComportamento físico dos gases
Comportamento físico dos gases
Mariana Rosa

Intrumentação industrial temperatura pg1_40
Intrumentação industrial temperatura pg1_40Intrumentação industrial temperatura pg1_40
Intrumentação industrial temperatura pg1_40
Sineia Rodrigues


Semelhante a Capítulo 3 (20)

Notas de aula_van_willen_6ªed
Notas de aula_van_willen_6ªedNotas de aula_van_willen_6ªed
Notas de aula_van_willen_6ªed

Revisão p1
Revisão p1Revisão p1
Revisão p1

Estudo dos gases
Estudo dos gasesEstudo dos gases
Estudo dos gases

Estudo dos gases
Estudo dos gasesEstudo dos gases
Estudo dos gases

AULA TEORICA 6. EQUILIBRIO DE FASES SUBSTANCIAS PURAS.pptx
AULA TEORICA 6. EQUILIBRIO DE FASES SUBSTANCIAS PURAS.pptxAULA TEORICA 6. EQUILIBRIO DE FASES SUBSTANCIAS PURAS.pptx
AULA TEORICA 6. EQUILIBRIO DE FASES SUBSTANCIAS PURAS.pptx

gases.pptx
gases.pptxgases.pptx
gases.pptx

Apostilade quimica metalurgica
Apostilade quimica metalurgicaApostilade quimica metalurgica
Apostilade quimica metalurgica

Aula 02 propriedades termodi nu00-c2micas
Aula 02   propriedades termodi nu00-c2micasAula 02   propriedades termodi nu00-c2micas
Aula 02 propriedades termodi nu00-c2micas

Aula 06 Estados da materia - sólidos, líquidos e gases - Prof. Nelson Virgilio
Aula 06   Estados da materia - sólidos, líquidos e gases - Prof. Nelson VirgilioAula 06   Estados da materia - sólidos, líquidos e gases - Prof. Nelson Virgilio
Aula 06 Estados da materia - sólidos, líquidos e gases - Prof. Nelson Virgilio

01 - AULA 01.pdf
01 - AULA 01.pdf01 - AULA 01.pdf
01 - AULA 01.pdf

Lei geral dos gases (Equação de Clayperon).pptx
Lei geral dos gases (Equação de Clayperon).pptxLei geral dos gases (Equação de Clayperon).pptx
Lei geral dos gases (Equação de Clayperon).pptx

Propriedades_da_substancia_pura aula.pptx
Propriedades_da_substancia_pura aula.pptxPropriedades_da_substancia_pura aula.pptx
Propriedades_da_substancia_pura aula.pptx

Capítulo 2.0
Capítulo 2.0Capítulo 2.0
Capítulo 2.0

Física, gases perfeitos.
Física, gases perfeitos.Física, gases perfeitos.
Física, gases perfeitos.

Gases Perfeitos
Gases PerfeitosGases Perfeitos
Gases Perfeitos

Equilíbrio de fases em sistema simples (1)
Equilíbrio de fases em sistema simples (1)Equilíbrio de fases em sistema simples (1)
Equilíbrio de fases em sistema simples (1)

Termometria
TermometriaTermometria
Termometria

GasesIdeais_ParteI conteúdos informativo
GasesIdeais_ParteI conteúdos informativoGasesIdeais_ParteI conteúdos informativo
GasesIdeais_ParteI conteúdos informativo

Comportamento físico dos gases
Comportamento físico dos gasesComportamento físico dos gases
Comportamento físico dos gases

Intrumentação industrial temperatura pg1_40
Intrumentação industrial temperatura pg1_40Intrumentação industrial temperatura pg1_40
Intrumentação industrial temperatura pg1_40


Mais de Marcio Versuti

Médias finais e notas das provas com exame
Médias finais e  notas das provas   com exameMédias finais e  notas das provas   com exame
Médias finais e notas das provas com exame
Marcio Versuti

Aviso para quem ficou de exame
Aviso para quem ficou de exameAviso para quem ficou de exame
Aviso para quem ficou de exame
Marcio Versuti

Revisão e exercícios P3
Revisão e exercícios P3Revisão e exercícios P3
Revisão e exercícios P3
Marcio Versuti

2.0 capitulo 8
2.0 capitulo 82.0 capitulo 8
2.0 capitulo 8
Marcio Versuti

Lista 2
Lista 2Lista 2
Revisão p2
Revisão p2Revisão p2
Revisão p2
Marcio Versuti

Entregar dia 11 de outubro
Entregar dia 11 de outubroEntregar dia 11 de outubro
Entregar dia 11 de outubro
Marcio Versuti

Capítulo 5
Capítulo 5Capítulo 5
Capítulo 5
Marcio Versuti

1.0 capítulo 4
1.0 capítulo 41.0 capítulo 4
1.0 capítulo 4
Marcio Versuti

Capítulo 1 aula 1
Capítulo 1   aula 1Capítulo 1   aula 1
Capítulo 1 aula 1
Marcio Versuti


Mais de Marcio Versuti (11)

Médias finais e notas das provas com exame
Médias finais e  notas das provas   com exameMédias finais e  notas das provas   com exame
Médias finais e notas das provas com exame

Aviso para quem ficou de exame
Aviso para quem ficou de exameAviso para quem ficou de exame
Aviso para quem ficou de exame

P1e p2 notas
P1e p2 notasP1e p2 notas
P1e p2 notas

Revisão e exercícios P3
Revisão e exercícios P3Revisão e exercícios P3
Revisão e exercícios P3

2.0 capitulo 8
2.0 capitulo 82.0 capitulo 8
2.0 capitulo 8

Lista 2
Lista 2Lista 2
Lista 2

Revisão p2
Revisão p2Revisão p2
Revisão p2

Entregar dia 11 de outubro
Entregar dia 11 de outubroEntregar dia 11 de outubro
Entregar dia 11 de outubro

Capítulo 5
Capítulo 5Capítulo 5
Capítulo 5

1.0 capítulo 4
1.0 capítulo 41.0 capítulo 4
1.0 capítulo 4

Capítulo 1 aula 1
Capítulo 1   aula 1Capítulo 1   aula 1
Capítulo 1 aula 1


Último

Atividade letra da música - Espalhe Amor, Anavitória.
Atividade letra da música - Espalhe  Amor, Anavitória.Atividade letra da música - Espalhe  Amor, Anavitória.
Atividade letra da música - Espalhe Amor, Anavitória.
Mary Alvarenga

PP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptx
PP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptxPP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptx
PP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptx
LuizHenriquedeAlmeid6

APRESENTAÇÃO PARA AULA DE URGÊNCIA E EMERGÊNCIA
APRESENTAÇÃO PARA AULA DE URGÊNCIA E EMERGÊNCIAAPRESENTAÇÃO PARA AULA DE URGÊNCIA E EMERGÊNCIA
APRESENTAÇÃO PARA AULA DE URGÊNCIA E EMERGÊNCIA
karinenobre2033

Resumo de Química 10º ano Estudo exames nacionais
Resumo de Química 10º ano Estudo exames nacionaisResumo de Química 10º ano Estudo exames nacionais
Resumo de Química 10º ano Estudo exames nacionais
beatrizsilva525654

Leonardo da Vinci .pptx
Leonardo da Vinci                  .pptxLeonardo da Vinci                  .pptx
Leonardo da Vinci .pptx
TomasSousa7

UFCD_3546_Prevenção e primeiros socorros_geriatria.pdf
UFCD_3546_Prevenção e primeiros socorros_geriatria.pdfUFCD_3546_Prevenção e primeiros socorros_geriatria.pdf
UFCD_3546_Prevenção e primeiros socorros_geriatria.pdf
Manuais Formação

AULA-001---AS-CELULAS_5546dad041b949bbb7b1f0fa841a6d1f.pdf
AULA-001---AS-CELULAS_5546dad041b949bbb7b1f0fa841a6d1f.pdfAULA-001---AS-CELULAS_5546dad041b949bbb7b1f0fa841a6d1f.pdf
AULA-001---AS-CELULAS_5546dad041b949bbb7b1f0fa841a6d1f.pdf
SthafaniHussin1

Cartinhas de solidariedade e esperança.pptx
Cartinhas de solidariedade e esperança.pptxCartinhas de solidariedade e esperança.pptx
Cartinhas de solidariedade e esperança.pptx
Zenir Carmen Bez Trombeta

Redação e Leitura_7º ano_58_Produção de cordel .pptx
Redação e Leitura_7º ano_58_Produção de cordel .pptxRedação e Leitura_7º ano_58_Produção de cordel .pptx
Redação e Leitura_7º ano_58_Produção de cordel .pptx
DECIOMAURINARAMOS

slides de Didática 2.pdf para apresentar
slides de Didática 2.pdf para apresentarslides de Didática 2.pdf para apresentar
slides de Didática 2.pdf para apresentar
JoeteCarvalho

epidemias endemia-pandemia-e-epidemia (1).ppt
epidemias endemia-pandemia-e-epidemia (1).pptepidemias endemia-pandemia-e-epidemia (1).ppt
epidemias endemia-pandemia-e-epidemia (1).ppt
MarceloMonteiro213738

D20 - Descritores SAEB de Língua Portuguesa
D20 - Descritores SAEB de Língua PortuguesaD20 - Descritores SAEB de Língua Portuguesa
D20 - Descritores SAEB de Língua Portuguesa
eaiprofpolly

Educação trabalho HQ em sala de aula uma excelente ideia
Educação  trabalho HQ em sala de aula uma excelente  ideiaEducação  trabalho HQ em sala de aula uma excelente  ideia
Educação trabalho HQ em sala de aula uma excelente ideia
joseanesouza36

TUTORIAL PARA LANÇAMENTOGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGG
TUTORIAL PARA LANÇAMENTOGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGTUTORIAL PARA LANÇAMENTOGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGG
TUTORIAL PARA LANÇAMENTOGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGG
ProfessoraTatianaT

UFCD_10145_Enquadramento do setor farmacêutico_indice.pdf
UFCD_10145_Enquadramento do setor farmacêutico_indice.pdfUFCD_10145_Enquadramento do setor farmacêutico_indice.pdf
UFCD_10145_Enquadramento do setor farmacêutico_indice.pdf
Manuais Formação

497417426-conheca-os-principais-graficos-da-radiestesia-e-da-radionica.pdf
497417426-conheca-os-principais-graficos-da-radiestesia-e-da-radionica.pdf497417426-conheca-os-principais-graficos-da-radiestesia-e-da-radionica.pdf
497417426-conheca-os-principais-graficos-da-radiestesia-e-da-radionica.pdf
JoanaFigueira11

REGULAMENTO DO CONCURSO DESENHOS AFRO/2024 - 14ª edição - CEIRI /UREI (ficha...
REGULAMENTO  DO CONCURSO DESENHOS AFRO/2024 - 14ª edição - CEIRI /UREI (ficha...REGULAMENTO  DO CONCURSO DESENHOS AFRO/2024 - 14ª edição - CEIRI /UREI (ficha...
REGULAMENTO DO CONCURSO DESENHOS AFRO/2024 - 14ª edição - CEIRI /UREI (ficha...
Eró Cunha

Slides Lição 12, CPAD, A Bendita Esperança, A Marca do Cristão, 2Tr24.pptx
Slides Lição 12, CPAD, A Bendita Esperança, A Marca do Cristão, 2Tr24.pptxSlides Lição 12, CPAD, A Bendita Esperança, A Marca do Cristão, 2Tr24.pptx
Slides Lição 12, CPAD, A Bendita Esperança, A Marca do Cristão, 2Tr24.pptx
LuizHenriquedeAlmeid6

Atpcg PEI Rev Irineu GESTÃO DE SALA DE AULA.pptx
Atpcg PEI Rev Irineu GESTÃO DE SALA DE AULA.pptxAtpcg PEI Rev Irineu GESTÃO DE SALA DE AULA.pptx
Atpcg PEI Rev Irineu GESTÃO DE SALA DE AULA.pptx
joaresmonte3

Telepsiquismo Utilize seu poder extrassensorial para atrair prosperidade (Jos...
Telepsiquismo Utilize seu poder extrassensorial para atrair prosperidade (Jos...Telepsiquismo Utilize seu poder extrassensorial para atrair prosperidade (Jos...
Telepsiquismo Utilize seu poder extrassensorial para atrair prosperidade (Jos...
fran0410


Último (20)

Atividade letra da música - Espalhe Amor, Anavitória.
Atividade letra da música - Espalhe  Amor, Anavitória.Atividade letra da música - Espalhe  Amor, Anavitória.
Atividade letra da música - Espalhe Amor, Anavitória.

PP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptx
PP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptxPP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptx
PP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptx

APRESENTAÇÃO PARA AULA DE URGÊNCIA E EMERGÊNCIA
APRESENTAÇÃO PARA AULA DE URGÊNCIA E EMERGÊNCIAAPRESENTAÇÃO PARA AULA DE URGÊNCIA E EMERGÊNCIA
APRESENTAÇÃO PARA AULA DE URGÊNCIA E EMERGÊNCIA

Resumo de Química 10º ano Estudo exames nacionais
Resumo de Química 10º ano Estudo exames nacionaisResumo de Química 10º ano Estudo exames nacionais
Resumo de Química 10º ano Estudo exames nacionais

Leonardo da Vinci .pptx
Leonardo da Vinci                  .pptxLeonardo da Vinci                  .pptx
Leonardo da Vinci .pptx

UFCD_3546_Prevenção e primeiros socorros_geriatria.pdf
UFCD_3546_Prevenção e primeiros socorros_geriatria.pdfUFCD_3546_Prevenção e primeiros socorros_geriatria.pdf
UFCD_3546_Prevenção e primeiros socorros_geriatria.pdf

AULA-001---AS-CELULAS_5546dad041b949bbb7b1f0fa841a6d1f.pdf
AULA-001---AS-CELULAS_5546dad041b949bbb7b1f0fa841a6d1f.pdfAULA-001---AS-CELULAS_5546dad041b949bbb7b1f0fa841a6d1f.pdf
AULA-001---AS-CELULAS_5546dad041b949bbb7b1f0fa841a6d1f.pdf

Cartinhas de solidariedade e esperança.pptx
Cartinhas de solidariedade e esperança.pptxCartinhas de solidariedade e esperança.pptx
Cartinhas de solidariedade e esperança.pptx

Redação e Leitura_7º ano_58_Produção de cordel .pptx
Redação e Leitura_7º ano_58_Produção de cordel .pptxRedação e Leitura_7º ano_58_Produção de cordel .pptx
Redação e Leitura_7º ano_58_Produção de cordel .pptx

slides de Didática 2.pdf para apresentar
slides de Didática 2.pdf para apresentarslides de Didática 2.pdf para apresentar
slides de Didática 2.pdf para apresentar

epidemias endemia-pandemia-e-epidemia (1).ppt
epidemias endemia-pandemia-e-epidemia (1).pptepidemias endemia-pandemia-e-epidemia (1).ppt
epidemias endemia-pandemia-e-epidemia (1).ppt

D20 - Descritores SAEB de Língua Portuguesa
D20 - Descritores SAEB de Língua PortuguesaD20 - Descritores SAEB de Língua Portuguesa
D20 - Descritores SAEB de Língua Portuguesa

Educação trabalho HQ em sala de aula uma excelente ideia
Educação  trabalho HQ em sala de aula uma excelente  ideiaEducação  trabalho HQ em sala de aula uma excelente  ideia
Educação trabalho HQ em sala de aula uma excelente ideia

TUTORIAL PARA LANÇAMENTOGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGG
TUTORIAL PARA LANÇAMENTOGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGTUTORIAL PARA LANÇAMENTOGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGG
TUTORIAL PARA LANÇAMENTOGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGG

UFCD_10145_Enquadramento do setor farmacêutico_indice.pdf
UFCD_10145_Enquadramento do setor farmacêutico_indice.pdfUFCD_10145_Enquadramento do setor farmacêutico_indice.pdf
UFCD_10145_Enquadramento do setor farmacêutico_indice.pdf

497417426-conheca-os-principais-graficos-da-radiestesia-e-da-radionica.pdf
497417426-conheca-os-principais-graficos-da-radiestesia-e-da-radionica.pdf497417426-conheca-os-principais-graficos-da-radiestesia-e-da-radionica.pdf
497417426-conheca-os-principais-graficos-da-radiestesia-e-da-radionica.pdf

REGULAMENTO DO CONCURSO DESENHOS AFRO/2024 - 14ª edição - CEIRI /UREI (ficha...
REGULAMENTO  DO CONCURSO DESENHOS AFRO/2024 - 14ª edição - CEIRI /UREI (ficha...REGULAMENTO  DO CONCURSO DESENHOS AFRO/2024 - 14ª edição - CEIRI /UREI (ficha...
REGULAMENTO DO CONCURSO DESENHOS AFRO/2024 - 14ª edição - CEIRI /UREI (ficha...

Slides Lição 12, CPAD, A Bendita Esperança, A Marca do Cristão, 2Tr24.pptx
Slides Lição 12, CPAD, A Bendita Esperança, A Marca do Cristão, 2Tr24.pptxSlides Lição 12, CPAD, A Bendita Esperança, A Marca do Cristão, 2Tr24.pptx
Slides Lição 12, CPAD, A Bendita Esperança, A Marca do Cristão, 2Tr24.pptx

Atpcg PEI Rev Irineu GESTÃO DE SALA DE AULA.pptx
Atpcg PEI Rev Irineu GESTÃO DE SALA DE AULA.pptxAtpcg PEI Rev Irineu GESTÃO DE SALA DE AULA.pptx
Atpcg PEI Rev Irineu GESTÃO DE SALA DE AULA.pptx

Telepsiquismo Utilize seu poder extrassensorial para atrair prosperidade (Jos...
Telepsiquismo Utilize seu poder extrassensorial para atrair prosperidade (Jos...Telepsiquismo Utilize seu poder extrassensorial para atrair prosperidade (Jos...
Telepsiquismo Utilize seu poder extrassensorial para atrair prosperidade (Jos...


Capítulo 3

  • 2. Propriedades de Substâncias Puras • Substância pura • Princípio de estado • Equilíbrio de fases • Diagramas de fases • Equação de estado do gás ideal • Outras equações de estado • Outras propriedades termodinâmicas
  • 3. Substância Pura • Substância pura é a aquela que tem composição química invariável e homogênea; • Pode existir em uma ou mais fases mas com a mesma composição química em todas as fases; • Exemplos: – Nitrogênio (substância pura simples) – Dióxido de carbono (substância pura composta) – Água - fases sólida, liquida e gasosa; – Uma mistura de diversos estados da água é considerada como sendo uma substância pura: líquido-gás, sólido-líquido e sólido-gás; – Algumas misturas homogêneas de gases, desde que não ocorra mudança na sua fase gasosa.
  • 5. Princípio de estado • O número de propriedades independentes requerido para especificar um estado termodinâmico de um sistema é: N+1 Onde: N é o número de formas de trabalho reversível possíveis. • Esta relação provém de observações experimentais.
  • 7. Sistema simples compressível • O número de propriedades independentes será 2: N + 1, Onde N = 1 (um trabalho reversível) • Assim, o estado de um sistema simples compressível é determinado especificando-se duas propriedades independentes, como por exemplo:
  • 8. E como se obtém estas propriedades? EX:
  • 9. Equilíbrio de Fases (Vapor- líquido-Sólido) • Como ocorre a transformação de fase de um sistema simples compressível? mêmbolo = 0 P= constante
  • 10.
  • 11. Repetindo o processo de aquecimento para diferentes pressões do sistema... Serão obtidos outros caminhos similares.
  • 12.
  • 13.
  • 14. Região de saturação • A região em que ocorre uma mudança de fase da substância. • Nesta região há um mistura de líquido e vapor (líquido e vapor coexistem em equilíbrio); • As propriedades termodinâmicas são determinadas a partir das do líquido e do vapor saturado; – As propriedades para esses pontos são obtidas nas tabelas de saturação; – São representados pelo subscrito l e v, respectivamente; – O subscrito lv representa a diferença entre a propriedade da fase líquida e a de vapor.
  • 15. Região de saturação • Quem define a fração mássica de vapor saturado em uma mistura líquido-vapor é uma propriedade intensiva chamada título (x), que é definido por: • Quando o título for igual a 0: apenas líquido saturado está presente; • Quando o título for igual a 1: apenas vapor saturado está presente.
  • 16. Relações com o título (x)
  • 18. Nomenclatura da região de saturação • Todas as propriedades nessa região são seguidas do termo saturação: – Temperatura de saturação, pressão de saturação, etc; • Além da saturação líquido-gás, a outras como: – Sólido-líquido; – Sólido-gás; • Na disciplina, trataremos mais da saturação líquido-gás.
  • 20. Calor latente • É a quantidade de energia que uma unidade de massa necessita para que ocorra a mudança de fase. Exemplos • Calor latente de fusão da água (Lf) à 1 atm: 333,7 kJ/kg • Calor latente de vaporização da água (Lv) à 1 atm: 2257,1 kJ/kg
  • 21. Região de líquido sub-resfriado • Corresponde à região em que a temperatura é menor que a de saturação para a pressão em que se encontra o sistema. Também é conhecida como região de líquido comprimido. • Nem todas as substâncias têm tabelas para essa região: – Nesses casos, deve-se usar os dados do líquido saturado à mesma temperatura; – Quando há tabelas para essa região, as propriedades são tabeladas em função da temperatura e da pressão. • Como nessa região toda substância se encontra na fase líquida, não há sentido falar em título. – As propriedades são obtidas diretamente na tabela.
  • 22. Região de vapor superaquecido • Corresponde à região na qual a temperatura do sistema é maior que a temperatura de saturação na pressão do sistema. • Além disso, toda a massa do sistema se encontra na forma de vapor. • Por isto, não tem sentido se falar em título (assim como na região de líquido sub-resfriado). • As propriedades dessa região são tabeladas em função da pressão e da temperatura. • A temperatura tabelada começa na temperatura de saturação.
  • 23.
  • 24.
  • 25. Ponto Crítico • É o ponto máximo no qual líquido e vapor saturado podem coexistir em equilíbrio. • A temperatura, pressão e volume neste estado recebem a terminologia crítica. • A curva de saturação apresentará uma inflexão.
  • 26.
  • 27. Condição supercrítica • É a aquela que está acima das propriedades no ponto crítico. • Nestes casos, o fluido pode passar de uma região em que suas propriedades são como aquelas de um líquido para um região em que as propriedades são como aquelas de um vapor, sem ter que passar por uma mudança de fase distinta. • As substâncias nesta região são normalmente conhecidas como fluidos e não como líquido ou vapor.
  • 28.
  • 29. Diagrama de fase P-T
  • 30. Ponto triplo • Ponto triplo é o estado em que as fases sólida, líquida e gasosa de uma substância coexistem em equilíbrio. • O ponto triplo da água ocorre: Pressão = 0,006 bar Temperatura = 0,01 ºC
  • 31. Superfícies Termodinâmicas • Sintetizam as tabelas termodinâmicas; • Essas superfícies correlacionam uma propriedade em função da temperatura e da pressão; • Para o caso do volume específico, podem ser de dois tipos: – Superfícies para substâncias que se expandem na solidificação (água); – Superfícies para substâncias que se contraem na solidificação (aço);
  • 32.
  • 33. A água se expande quando congela • Quando congelada, ao invés de se retrair, a água se expande e flutua sob a parte líquida (gelo é menos denso que a água). • Por isto a água de lagos, rios, oceanos, copo, etc. forma uma camada de gelo na superfície e não no fundo. • Caso a água se contraísse ao congelar, o congelamento dos lagos e oceanos começaria do fundo para a superfície, afetando seriamente a vida marinha.
  • 35.
  • 36.
  • 37. Superfícies Termodinâmicas x Tabelas • A superfície termodinâmica tem a vantagem de permitir visualizar a evolução do processo, mas não permite obter dados precisos das propriedades. • Nas tabelas ocorre o contrário. • O ideal é usar as projeções na superfície para visualizar os processos e utilizar as tabelas para obter os valores das propriedades. • As tabelas apresentam os dados na forma discreta: – Se não houver os dados para um determinado estado, será necessário fazer uma interpolação.
  • 38. Uso de Tabelas: Exemplos – Exercícios • 3.2: Encontre a pressão, vl e vv para a água saturada a 25oC. • 3.3: Encontre a temperatura, vl e vv para a água saturada a P=1,0 MPa. • 3.4: Encontre a temperatura, vl e vv para a água saturada a P=22,09 MPa. • 3.5: Encontre a temperatura, volume específico para a água a P=1,0 MPa e x=0,95. • 3.6: Encontre a temperatura, volume específico para a água a T=400 oC e P=1,0 MPa. • 3.7 Encontre o volume específico da água a T=100 oC e P = 5,0 MPa.
  • 39. Resolução no livro texto – LER COMENTÁRIOS DOS EXEMPLOS
  • 40.
  • 41.
  • 42.
  • 43.
  • 44. Equação de estado • As equações usadas para relacionar as propriedades de estado P, ν e T são as chamadas equações de estado. • Um exemplo é a equação dos gases ideais: PV = n R T
  • 45. Gás ideal • Experimentos mostram que ao confinar amostras de 1 mol de vários gases em recipientes de volumes idênticos e mantê- los na mesma temperatura, suas pressões medidas são praticamente – mas não exatamente – as mesmas. • Repetindo este experimento com as densidades mais baixas dos gases, as pequenas diferenças nas pressões medidas tendem a desaparecer.
  • 46. Gás ideal • Para densidades suficientemente baixas todos os gases reais tendem a obedecer à relação: PV = nRT onde P, V, n, R e T são respectivamente pressão absoluta, volume, número de moles do gás, constante universal dos gases e temperatura absoluta. • Constante universal dos gases: R = 8,31434 kJ/kmol.K = 0,0831434 bar.m 3/kmol.K = 1,9858 Btu/lbmol.R = 10,73 psia-ft 3/lbmol.R • Os gases que atendem a esta equação de estado são conhecidos como gases ideais.
  • 47. Gás ideal • A equação de estado do gás ideal também pode aparecer através da constante particular do gás: PV = MRgT onde: M = massa do gás Rg = constante do gás em particular • Esta constante pode ser obtida a partir da constante universal dos gases:
  • 49. Gás ideal A equação de estado do gás ideal pode aparecer de diversas formas: Então, quando considerar um gás ideal ?
  • 50. Gás ideal • Em densidades baixas (pressões baixas ou altas temperaturas), os gases reais se comportam de maneira próxima a dos gases ideais. • Ar, nitrogênio, oxigênio, hidrogênio, hélio, argônio, dióxido de carbono apresentam um erro de menos de 1% no uso da equação de estado dos gases ideais quando em baixas densidades.
  • 51. • Qual seria o erro ao usar a equação para gases ideais para calcular os valores das propriedades para TODAS as substâncias puras? – Depende da pressão e da temperatura do sistema. – Quanto maior a temperatura, menor o erro: (T/Tc > 2,0) – Quanto menor a pressão, menor o erro: (P/Pc < 0,1)
  • 52. E quando o gás não se comportar como gás ideal ?
  • 53. Gases reais • Em densidades altas, o comportamento dos gases desvia-se da equação de gases ideais. • Neste caso, deve-se utilizar outra equação de estado. • Uma opção é aplicar um fator de correção na equação de estado dos gases ideais. • Este fator de correção é chamado de fator de compressibilidade (Z).
  • 54. Gases reais: Fator de compressibilidade • Esta é uma equação genérica e dela pode-se chegar a equação dos gases ideais: • Para um gás ideal: Z = 1 • Para um gás real: Z<1 ou Z>1
  • 55. Princípio dos estados correspondentes • O fator de compressibilidade é aproximadamente o mesmo para todos os gases à mesma pressão reduzida e temperatura reduzida. • Z = Z(Pr, Tr) para todos os gases • Nestas condições diz-se que os gases estão em estados correspondentes.
  • 56. Pressão e temperatura reduzidas • Essas grandezas são obtidas com o auxílio da temperatura e pressão crítica. • Isto porque no pronto crítico todos os gases estão num estado equivalente. • Podem ser determinadas como: Onde Pr e Tr são respectivamente a pressão reduzida e a temperatura reduzida; P e T são valores absolutos; Pc e Tc são os valores no ponto crítico.
  • 57. Fator Z, Pr e Tr • O fator Z é expresso na forma de gráfico para uma grande quantidade de gases (carta de compressibilidade). • No entanto é necessário saber a pressão e a temperatura reduzidas para se determinar Z.
  • 58.
  • 59. Outras equações de estado para gases reais • Equação de estado de van der Waals; • Equação de estado de Redlich-Kwong; • Equação de estado do virial.
  • 60. Exercício Fator de Compressibilidade - Z • Uma quantidade fixa de vapor d'água inicialmente a 20 MPa, T = 520oC é resfriada a volume constante até a temperatura de 400oC. Usando a carta de compressibilidade, determine: O volume específico do vapor d'água, em m3/kg para o estado inicial. Compare o resultados com o obtido através da tabela de vapor. Massa molar da água = 18,02 Kg/Kmol
  • 61. P=20 MPa, T = 520oC Interpolando: entre 500oC e 550oC em P=20 MPa
  • 62. Outras propriedades termodinâmicas Representa a variação fracional de volume pela variação unitária de temperatura para um processo a pressão constante. Representa a variação fracional de volume pela variação unitária de pressão para um processo a temperatura constante
  • 63. Energia interna específica (u) • A energia interna (U) representa a energia armazenada, ou possuída pelo sistema, devido às energias cinética e potencial das moléculas presentes na substância que o constituí. • Medidas experimentais mostram que u é função apenas da temperatura e do volume específico:
  • 64. Calor específico Refere-se à energia necessária para que 1kg de uma substância sofra a elevação de 1oC. É um valor tabelado e obtido experimentalmente.
  • 67. Energia interna específica, entalpia específica e calores específicos para o caso de gases ideais
  • 68. Energia interna específica (u) • Para um gás ideal, a energia interna específica é função apenas da temperatura. • Isto foi obtido experimentalmente através dos trabalhos realizados por Joule, em 1843. Nestes ele mostrou que a energia interna do ar à baixa densidade (gás ideal) depende essencialmente da temperatura.
  • 69. Relacionando energia interna específica e cv
  • 72. Relacionando cp e cv • Quando gases ideais possuem cp e cv constantes, eles são chamados de gases perfeitos.
  • 73. Três maneiras de se obter ∆u e ∆h
  • 74. Determine a variação de entalpia para 1 Kg de nitrogênio (considerado como gás ideal) aquecido de 300K para 1200K: • a) Usando a tabela de gases: (o livro texto não possui essa tabela para o nitrogênio) T = 300K → h(molar) = 8.723 kJ/Kmol T = 1200K → h(molar) = 36.777 kJ/Kmol • b) Integrando cp(T) • c) Assumindo o cp,cte . • Compare os resultados Use M = 28 kg/kmol
  • 75.
  • 76.
  • 77. Razão entre os calores específicos (γ)
  • 80.
  • 84. Resumo de processos politrópicos PV x Para n=0 ; W = P (V2 –V1) Já que P1 = P2 ; Processo isobárico
  • 85.
  • 86. Exercício Processo Politrópico Um gás ideal em uma montagem pistão-cilindro é submetido a um processo de expansão para a qual a relação entre pressão e volume é dada por: PVn= constante. A pressão inicial é 3 bar, o volume inicial é 0,1 m3 e o volume final é 0,2 m3. Determine o trabalho para o processo, em KJ, se: • a) n=1,5 • b) n=1,0 • c) n=0
  • 87. a) N = 1,5 W = P1 (V2-V1) = 3 x 100.000 x (0,2 -0,1)
  • 88. Exercício de Tabela • Utilizando a Tabela A – 1.1 ou A – 1.2, determine se os seguintes estados da água são de líquido comprimido, líquido-vapor ou vapor superaquecido ou se estão nas linhas de líquido saturado ou vapor saturado. a) P = 1 MPa e T = 207 ºC b) P = 1 MPa e T = 107,5 ºC c) P = 1 MPa, T = 179,91 ºC e x =0 d) P = 1 MPa, T = 179,91 ºC e x =0,45 e) T = 340 ºC e P = 21 MPa f) T = 340 ºC e P = 2,1 MPa g) T = 340 ºC, P = 14,586 MPa e x = 1 h) T = 500 ºC e P = 25 MPa i) P = 50 MPa e T = 25 ºC Encontre o volume específico dos estados “b”, “d” e “h”.
  • 89.
  • 90. • Encontre o volume específico dos estados “b”, “d” e “h” do exercício anterior.
  • 91. Qual a massa de água em um tanque com 0,5 m3 de volume para os sistemas abaixo (T = 200 oC): • a) sistema A: P = 0,5 MPa • b) sistema B: vapor saturado • c) sistema C: x = 0,7
  • 92. Um ciclo motor opera com ar como fluido de trabalho. O estado inicial é dado por: V=1 litro, T=300K e P=100kPa. A partir desse estado o ar sofre uma compressão adiabática (PV1,4 = constante) até atingir o volume de 0,8 litros. A partir desse estado o ciclo é fechado por meio de um processo isobárico e um processo isométrico. • Represente o ciclo num diagrama PxV; • Calcule P2, P3, V3, T2 e T3 • Calcule o trabalho líquido desenvolvido pelo ciclo.
  • 93.
  • 94. • Ex. 3.12) Um balde contendo 2 litros do refrigerante R – 12 é deixado em um ambiente a pressão atmosférica. a) Qual é a temperatura do R – 12 assumindo que está no estado saturado? b) O meio ambiente transfere calor a uma taxa de 1 kW para o líquido, quanto tempo demorará para todo o R – 12 vaporizar? (A uma pressão de 1 atm, o calor latente de vaporização do R – 12 = 165 kJ/kg).
  • 95. • A-) Tabela A-2.1. P ~ 0,1 MPa Tsat= -30ºC • B-) M=V/v • M = 2.10-3/0,000672 M = 2,976 Kg • 1000 J 1s t= 491 s = 8,2 min 2,976. 165.103 t
  • 96. • 1 Kg de vapor com um título de 20% é aquecido a uma pressão constante de 200 Kpa até que a temperatura alcance 400ºC. Calcule o trabalho realizado pelo vapor usando as tabelas de vapor.
  • 98. • Uma massa de 100 Kg cai 3m, resultando no aumento do volume de um cilindro de 0,002 m3. O peso W e o pistão mantém uma pressão manométrica constante de 100 KPa. Determine o Trabalho Líquido realizado pelo gás no meio. Desconsidere o Atrito (g = 9,81 m/s 2).
  • 99.
  • 100. Exercícios propostos • 3.4; 3.6; 3.16; 3.9; 3.16; 3.32; 3.34
  • 101. Determinar o fator de compressibilidade para o vapor de água a 100 bar e 400°C, utilizando : a) dados do diagrama de compressibilidade generalizado; b) dados das tabelas de vapor.
