1. 1
PROCESSO E PRODUÇÃO
GRÁFICA – AULA 03
- UNIDADE II-
PAPEL
Formatos de papel / Cortes especiais e
acabamentos

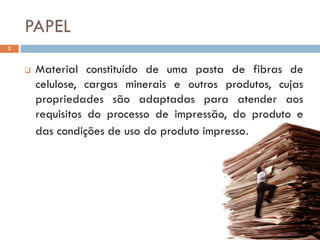

2. PAPEL
2
 Material constituído de uma pasta de fibras de
celulose, cargas minerais e outros produtos, cujas
propriedades são adaptadas para atender aos
requisitos do processo de impressão, do produto e
das condições de uso do produto impresso.

3. CARACTERÍSTICAS DO PAPEL
3
 LISURA
Valor que expressa o nivelamento superficial de um
papel de impressão
 ALVURA
Percepção subjetiva da
intensidade de uma sensação
luminosa, variando de luminoso
e brilhante até escuro.

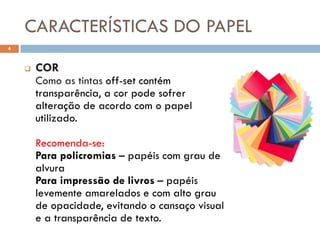

4. CARACTERÍSTICAS DO PAPEL
4
 COR
Como as tintas off-set contém
transparência, a cor pode sofrer
alteração de acordo com o papel
utilizado.
Recomenda-se:
Para policromias – papéis com grau de
alvura
Para impressão de livros – papéis
levemente amarelados e com alto grau
de opacidade, evitando o cansaço visual
e a transparência de texto.

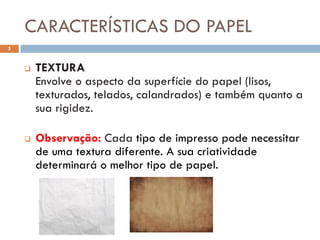

5. CARACTERÍSTICAS DO PAPEL
5
 TEXTURA
Envolve o aspecto da superfície do papel (lisos,
texturados, telados, calandrados) e também quanto a
sua rigidez.
 Observação: Cada tipo de impresso pode necessitar
de uma textura diferente. A sua criatividade
determinará o melhor tipo de papel.

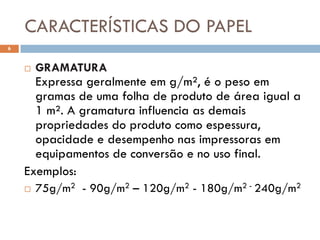

6. CARACTERÍSTICAS DO PAPEL
6
 GRAMATURA
Expressa geralmente em g/m², é o peso em
gramas de uma folha de produto de área igual a
1 m². A gramatura influencia as demais
propriedades do produto como espessura,
opacidade e desempenho nas impressoras em
equipamentos de conversão e no uso final.
Exemplos:
 75g/m2 - 90g/m2 – 120g/m2 - 180g/m2 - 240g/m2

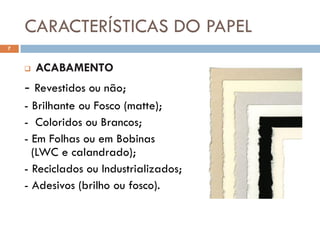

7. CARACTERÍSTICAS DO PAPEL
7
 ACABAMENTO
- Revestidos ou não;
- Brilhante ou Fosco (matte);
- Coloridos ou Brancos;
- Em Folhas ou em Bobinas
(LWC e calandrado);
- Reciclados ou Industrializados;
- Adesivos (brilho ou fosco).

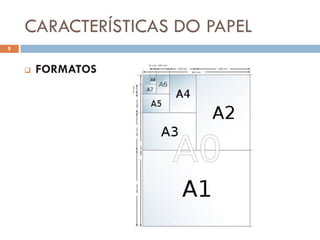

8. CARACTERÍSTICAS DO PAPEL
8
 FORMATOS

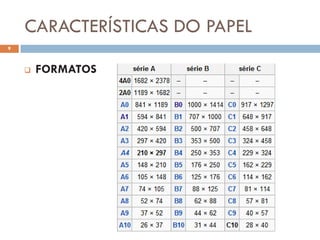

9. CARACTERÍSTICAS DO PAPEL
9
 FORMATOS

10. CARACTERÍSTICAS DO PAPEL
10
 FORMATOS PADRÃO NOS EUA e CANADÁ

11. CARACTERÍSTICAS DO PAPEL
11
 PRINCIPAIS FORMATOS DE PAPÉIS FORNECIDOS
PELAS FÁBRICAS:
 Papel Offset, Couchê e Color Plus:
66x 88cm / 66 x 96 / 76 x 112 / 89 x 117
 Papel Duplex e Triplex (cartões):
66 x 96cm / 77 x 113

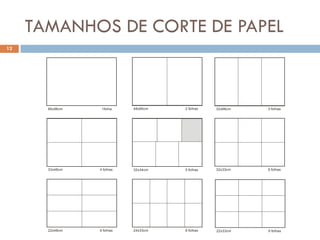

12. TAMANHOS DE CORTE DE PAPEL
12
66x96cm 1folha 48x66cm 2 folhas 32x66cm 3 folhas
33x48cm 4 folhas 32x34cm 5 folhas 32x33cm 6 folhas
22x48cm 6 folhas 24x33cm 8 folhas 22x33cm 9 folhas

13. SENTIDO DA FIBRA DO PAPEL
13
Sentido
da fibra
Sentido
da fibra
Se
da a
f ibr
nt id
Sentido da fibra
o
O papel dobra mais facilmente no O rasgo do papel é mais reto no
sentido da fibra do que contra ele sentido da fibra do que contra ele

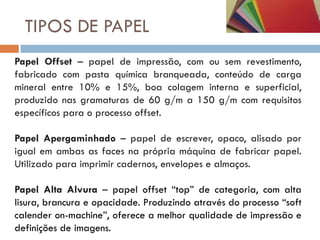

14. TIPOS DE PAPEL
Papel Offset – papel de impressão, com ou sem revestimento,
fabricado com pasta química branqueada, conteúdo de carga
mineral entre 10% e 15%, boa colagem interna e superficial,
produzido nas gramaturas de 60 g/m a 150 g/m com requisitos
específicos para o processo offset.
Papel Apergaminhado – papel de escrever, opaco, alisado por
igual em ambas as faces na própria máquina de fabricar papel.
Utilizado para imprimir cadernos, envelopes e almaços.
Papel Alta Alvura – papel offset “top” de categoria, com alta
lisura, brancura e opacidade. Produzindo através do processo “soft
calender on-machine”, oferece a melhor qualidade de impressão e
definições de imagens.

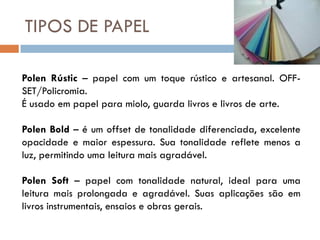

15. TIPOS DE PAPEL
Polen Rústic – papel com um toque rústico e artesanal. OFF-
SET/Policromia.
É usado em papel para miolo, guarda livros e livros de arte.
Polen Bold – é um offset de tonalidade diferenciada, excelente
opacidade e maior espessura. Sua tonalidade reflete menos a
luz, permitindo uma leitura mais agradável.
Polen Soft – papel com tonalidade natural, ideal para uma
leitura mais prolongada e agradável. Suas aplicações são em
livros instrumentais, ensaios e obras gerais.

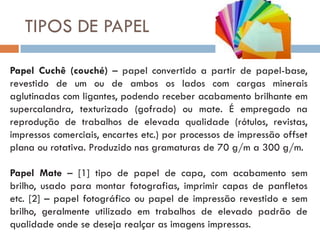

16. TIPOS DE PAPEL
Papel Cuchê (couché) – papel convertido a partir de papel-base,
revestido de um ou de ambos os lados com cargas minerais
aglutinadas com ligantes, podendo receber acabamento brilhante em
supercalandra, texturizado (gofrado) ou mate. É empregado na
reprodução de trabalhos de elevada qualidade (rótulos, revistas,
impressos comerciais, encartes etc.) por processos de impressão offset
plana ou rotativa. Produzido nas gramaturas de 70 g/m a 300 g/m.
Papel Mate – [1] tipo de papel de capa, com acabamento sem
brilho, usado para montar fotografias, imprimir capas de panfletos
etc. [2] – papel fotográfico ou papel de impressão revestido e sem
brilho, geralmente utilizado em trabalhos de elevado padrão de
qualidade onde se deseja realçar as imagens impressas.

17. TIPOS DE PAPEL
Papel Monolúcido – papel fabricado com pasta química
branqueada (monolúcido de 1ª), podendo conter pasta mecânica e
aparas de 1ª (monolúcido de 2ª), cerca de 10% de cinzas, com boa
colagem interna e brilho num dos lados produzido por cilindro
monolúcido na própria máquina fabricante, produzido nas
gramaturas de 60 g/m a 90 g/m para impressão de sacolas,
papéis fantasia, rótulos, etiquetas e laminados.
Couchê L1 – papel com revestimento Couchê brilhante em um lado.
Policromia. Suas aplicações são sobre capas, folhetos e encartes.
Couchê L2 – papel com revestimento Couchê Brilhante nos dois
lados. Policromia. Suas aplicações são em livros, revistas, catálogos e
encartes.

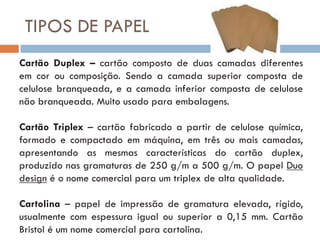

18. TIPOS DE PAPEL
Cartão Duplex – cartão composto de duas camadas diferentes
em cor ou composição. Sendo a camada superior composta de
celulose branqueada, e a camada inferior composta de celulose
não branqueada. Muito usado para embalagens.
Cartão Triplex – cartão fabricado a partir de celulose química,
formado e compactado em máquina, em três ou mais camadas,
apresentando as mesmas características do cartão duplex,
produzido nas gramaturas de 250 g/m a 500 g/m. O papel Duo
design é o nome comercial para um triplex de alta qualidade.
Cartolina – papel de impressão de gramatura elevada, rígido,
usualmente com espessura igual ou superior a 0,15 mm. Cartão
Bristol é um nome comercial para cartolina.

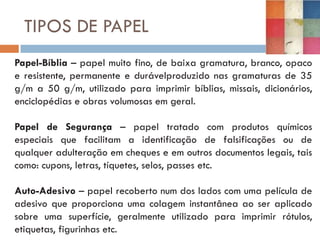

19. TIPOS DE PAPEL
Papel-Bíblia – papel muito fino, de baixa gramatura, branco, opaco
e resistente, permanente e durávelproduzido nas gramaturas de 35
g/m a 50 g/m, utilizado para imprimir bíblias, missais, dicionários,
enciclopédias e obras volumosas em geral.
Papel de Segurança – papel tratado com produtos químicos
especiais que facilitam a identificação de falsificações ou de
qualquer adulteração em cheques e em outros documentos legais, tais
como: cupons, letras, tíquetes, selos, passes etc.
Auto-Adesivo – papel recoberto num dos lados com uma película de
adesivo que proporciona uma colagem instantânea ao ser aplicado
sobre uma superfície, geralmente utilizado para imprimir rótulos,
etiquetas, figurinhas etc.

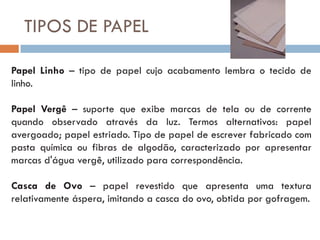

20. TIPOS DE PAPEL
Papel Linho – tipo de papel cujo acabamento lembra o tecido de
linho.
Papel Vergê – suporte que exibe marcas de tela ou de corrente
quando observado através da luz. Termos alternativos: papel
avergoado; papel estriado. Tipo de papel de escrever fabricado com
pasta química ou fibras de algodão, caracterizado por apresentar
marcas d'água vergê, utilizado para correspondência.
Casca de Ovo – papel revestido que apresenta uma textura
relativamente áspera, imitando a casca do ovo, obtida por gofragem.

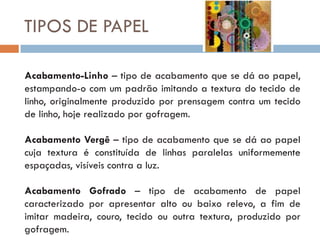

21. TIPOS DE PAPEL
Acabamento-Linho – tipo de acabamento que se dá ao papel,
estampando-o com um padrão imitando a textura do tecido de
linho, originalmente produzido por prensagem contra um tecido
de linho, hoje realizado por gofragem.
Acabamento Vergê – tipo de acabamento que se dá ao papel
cuja textura é constituída de linhas paralelas uniformemente
espaçadas, visíveis contra a luz.
Acabamento Gofrado – tipo de acabamento de papel
caracterizado por apresentar alto ou baixo relevo, a fim de
imitar madeira, couro, tecido ou outra textura, produzido por
gofragem.

22. TIPOS DE PAPEL
Color Plus – apresenta colorido na
massa, boa lisura para impressão, sem
dupla face, resistência das cores à luz,
estabilidade dimensional, controle
colorimétrico e continuidade das cores.
Suas aplicações são em trabalhos
publicitários, papel para carta,
envelopes, convites, catálogos, blocos,
capas, folhetos, cartões de visita, mala-
direta, formulários contínuos.

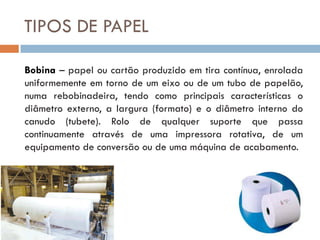

23. TIPOS DE PAPEL
Bobina – papel ou cartão produzido em tira contínua, enrolada
uniformemente em torno de um eixo ou de um tubo de papelão,
numa rebobinadeira, tendo como principais características o
diâmetro externo, a largura (formato) e o diâmetro interno do
canudo (tubete). Rolo de qualquer suporte que passa
continuamente através de uma impressora rotativa, de um
equipamento de conversão ou de uma máquina de acabamento.

24. TIPOS DE PAPEL
Papel Termográfico (ou térmico) – suporte no qual uma
imagem é formada como resultado de uma reação química
irreversível, que ocorre por ação do calor, como ocorre na
recepção de fax. Suporte no qual uma imagem é formada
como resultado de mudanças físicas que ocorrem numa fina
camada do revestimento. Termo alternativo: papel
termocopiativo.
Papel Autocopiativo – papel revestido num dos lados com dois
produtos químicos, um doador e um receptor, sendo que as
cápsulas do doador rompem-se por impacto e reagem com o
receptor produzindo uma imagem; este papel é utilizado para
cópias.

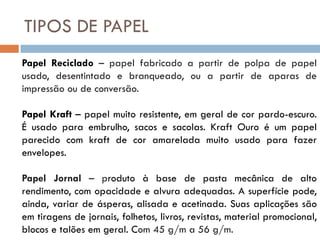

25. TIPOS DE PAPEL
Papel Reciclado – papel fabricado a partir de polpa de papel
usado, desentintado e branqueado, ou a partir de aparas de
impressão ou de conversão.
Papel Kraft – papel muito resistente, em geral de cor pardo-escuro.
É usado para embrulho, sacos e sacolas. Kraft Ouro é um papel
parecido com kraft de cor amarelada muito usado para fazer
envelopes.
Papel Jornal – produto à base de pasta mecânica de alto
rendimento, com opacidade e alvura adequadas. A superfície pode,
ainda, variar de ásperas, alisada e acetinada. Suas aplicações são
em tiragens de jornais, folhetos, livros, revistas, material promocional,
blocos e talões em geral. Com 45 g/m a 56 g/m.

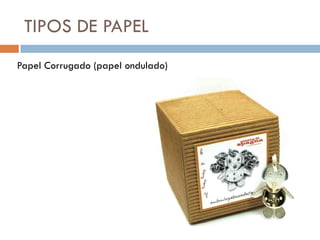

26. TIPOS DE PAPEL
Papel Corrugado (papel ondulado)

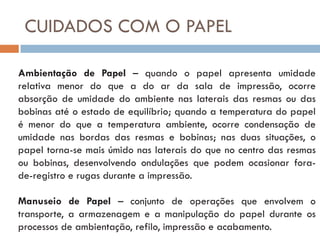

27. CUIDADOS COM O PAPEL
Ambientação de Papel – quando o papel apresenta umidade
relativa menor do que a do ar da sala de impressão, ocorre
absorção de umidade do ambiente nas laterais das resmas ou das
bobinas até o estado de equilíbrio; quando a temperatura do papel
é menor do que a temperatura ambiente, ocorre condensação de
umidade nas bordas das resmas e bobinas; nas duas situações, o
papel torna-se mais úmido nas laterais do que no centro das resmas
ou bobinas, desenvolvendo ondulações que podem ocasionar fora-
de-registro e rugas durante a impressão.
Manuseio de Papel – conjunto de operações que envolvem o
transporte, a armazenagem e a manipulação do papel durante os
processos de ambientação, refilo, impressão e acabamento.

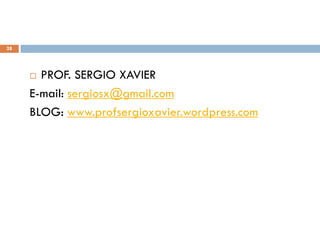

28. 28
